Pet Sensor

Вы когда-нибудь слышали, как ваша собака гуляет, когда ей срочно нужно на горшок на улицу?! Вот датчик, который обнаруживает вашего питомца!

Необходимые предметы:

Ардуино нано x1

Маленькая макетная плата x1 (или нет), если спаять провода вместе

Ультразвуковой датчик

Активный зуммер (это лучше и громче) или пассивный зуммер

Дюпон провода

USB (типа micro или C) в зависимости от Arduino Nano.

Таймер выхода (опционально)

Используемое программное обеспечение:

ArduinoIDE, ThinkerCAD

Инструкции по печати:

PLA, заполнение 15 %, высота слоя 0,2 мм, опора не требуется

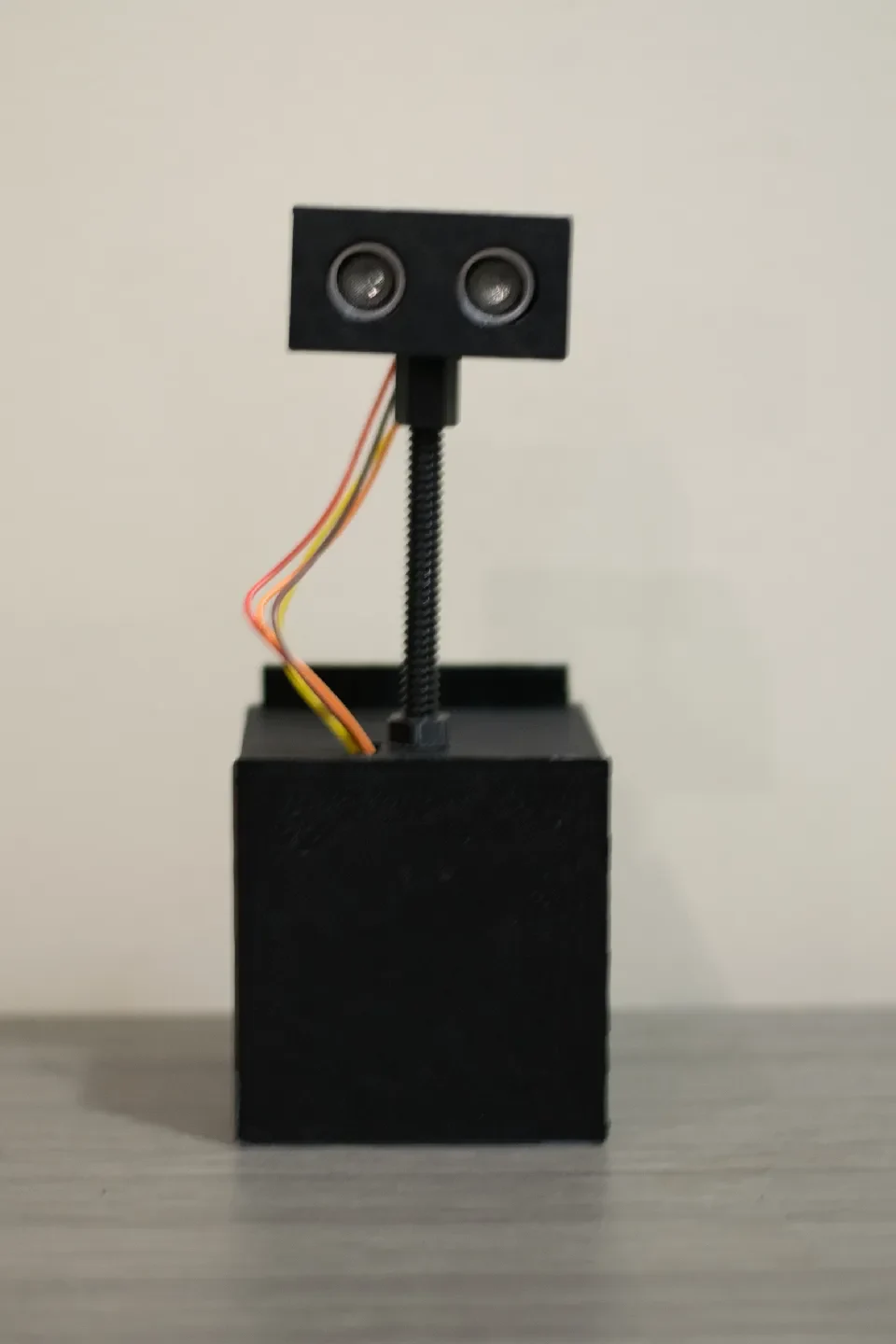

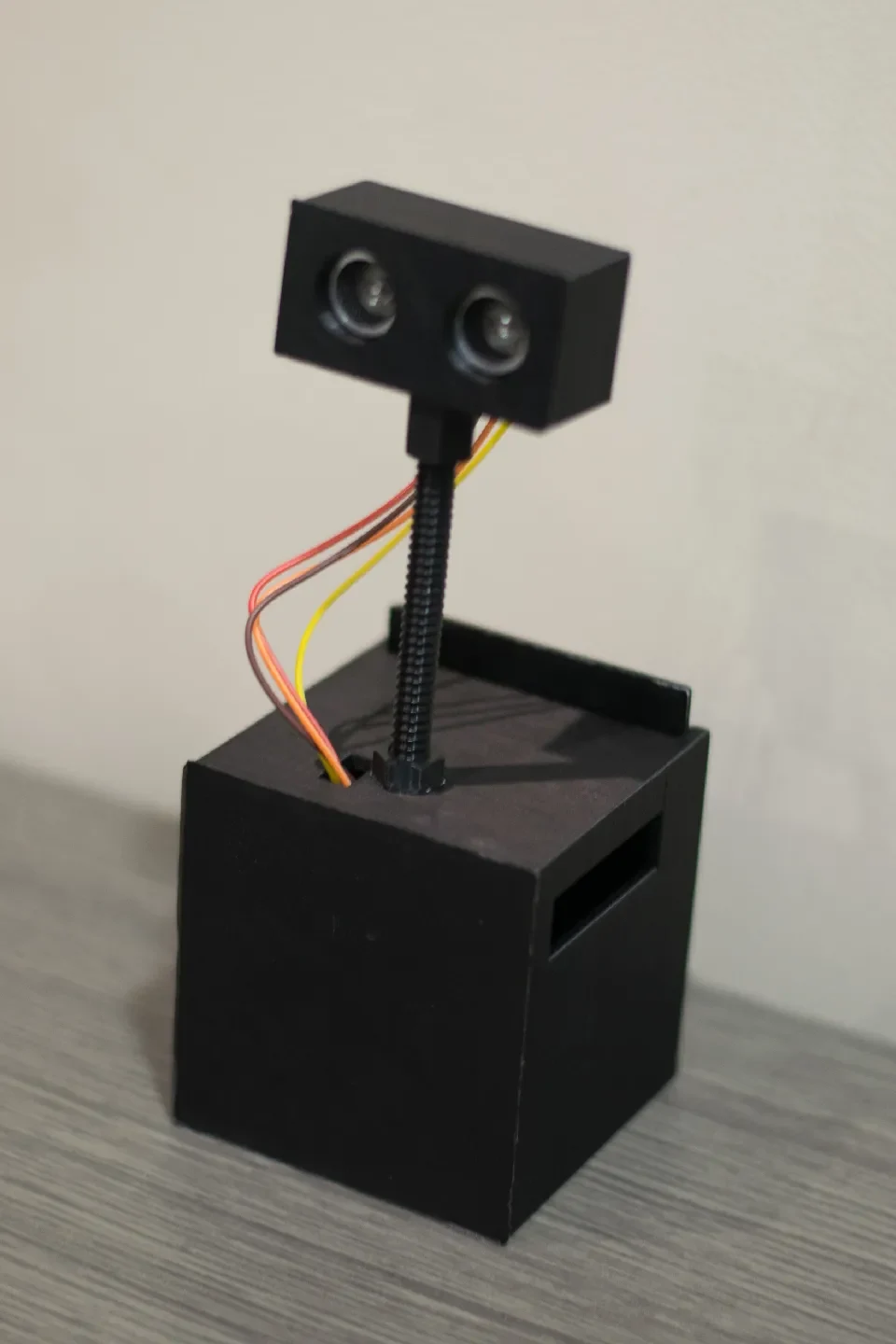

После печати моделей я бы посоветовал сначала собрать верхнюю часть следующим образом:

(1) добавьте датчик в корпус датчика

(2) добавить орех длиной

(3) привинтить стержень (отрегулировать на соответствующую высоту)

(4) добавьте гайку 2 (используйте ее в качестве стопора при добавлении ее в нижнюю часть).

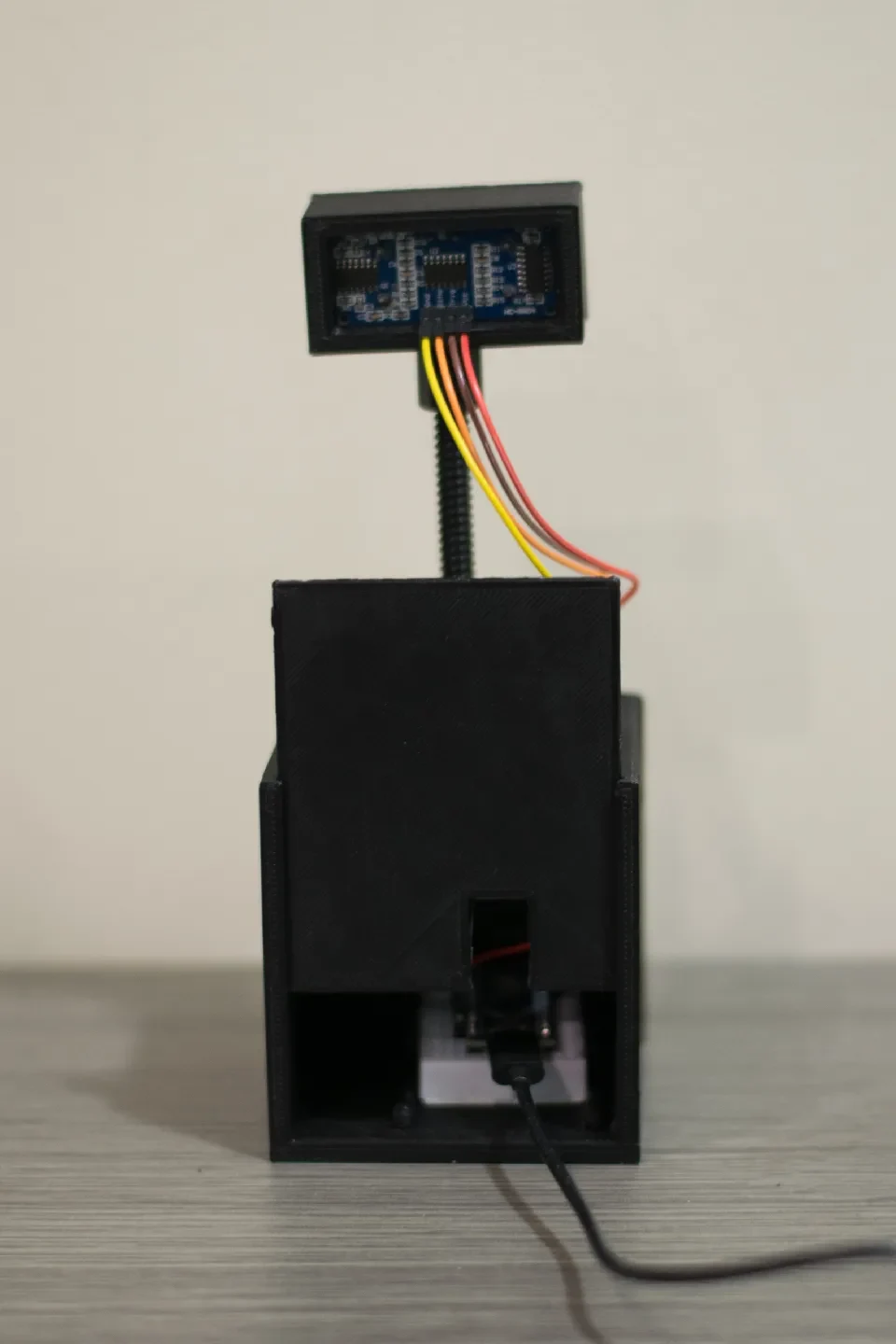

Для нижней части вам нужно сделать проводку и Arduino, которую можно найти здесь: Arduino Nano — ультразвуковой датчик — пьезо-зуммер | Учебное пособие по Arduino Nano (я изменил звук на короткий и громкий постоянный звук, а также вы можете изменить расстояние обнаружения).

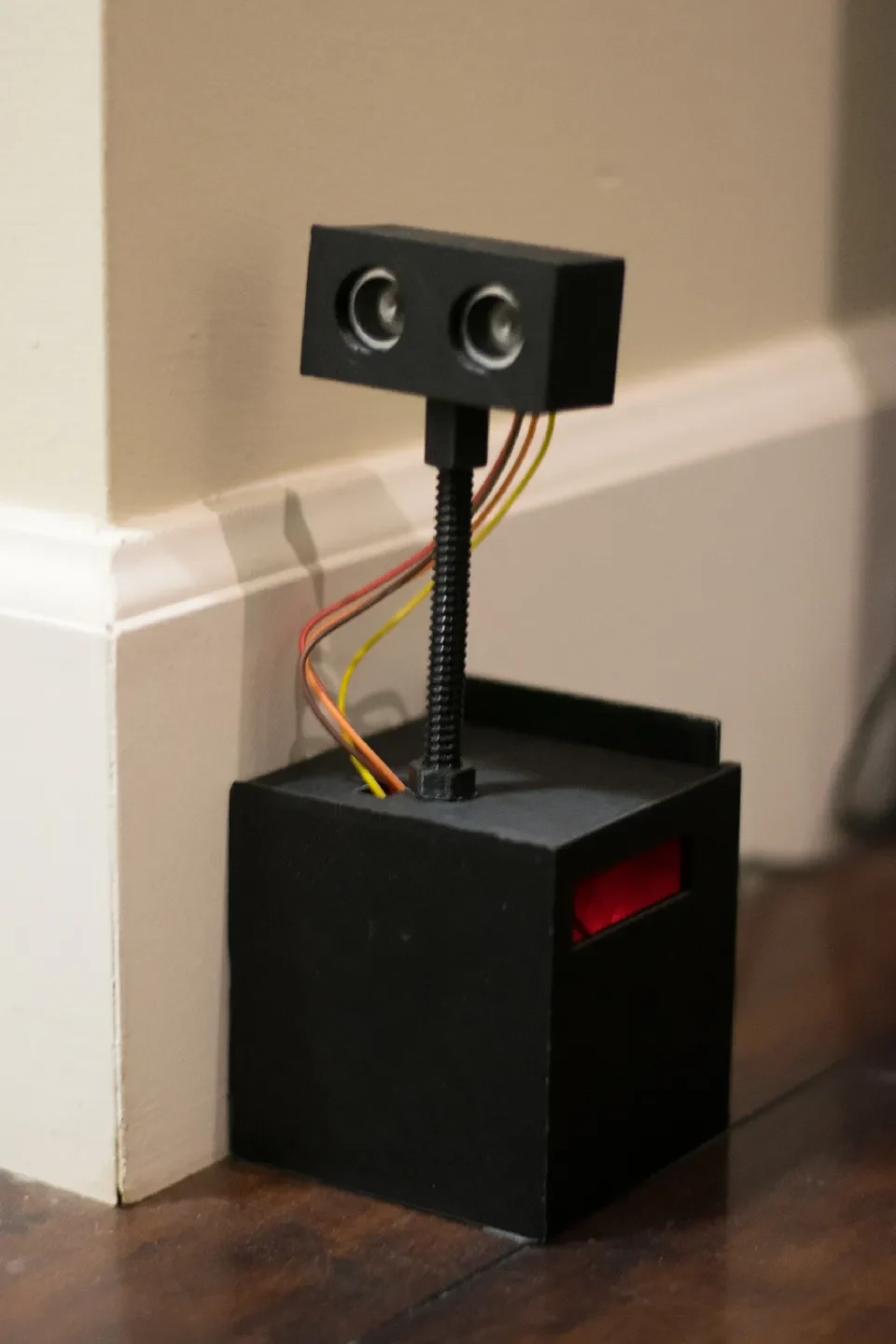

Наконец, вы можете объединить верх и низ и подключить необходимые провода. Подключите датчик к розетке (для удобства у меня есть умный таймер розетки) и наблюдайте, как он начинает работать!

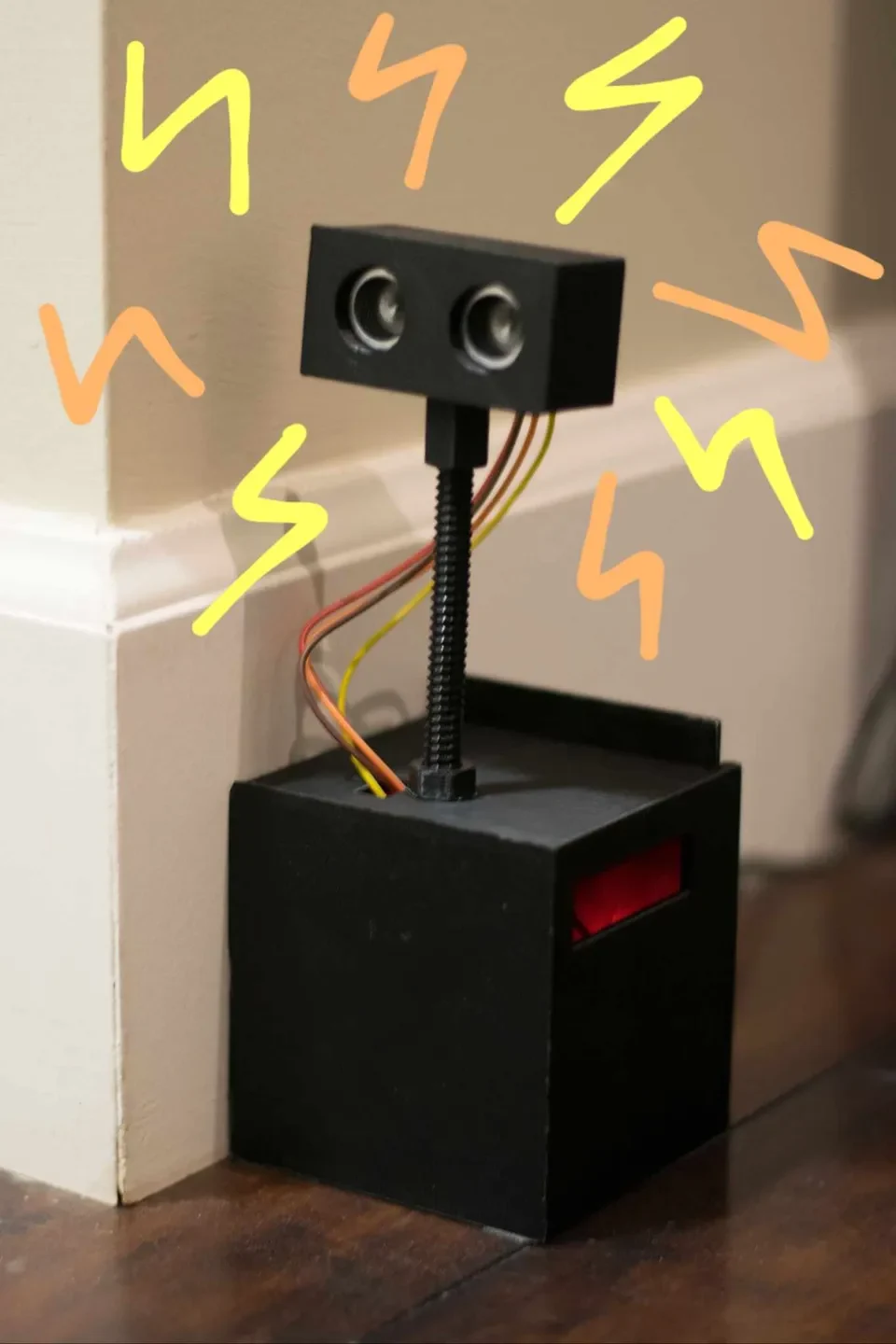

Мы с моей собакой любим этот датчик до такой степени, что он стоял ��еред датчиком, чтобы сообщить нам, что ему нужно идти, ПРЯМО СЕЙЧАС! Наслаждаться!
