Мультиинструмент с аксессуарами VRcockpit V1............

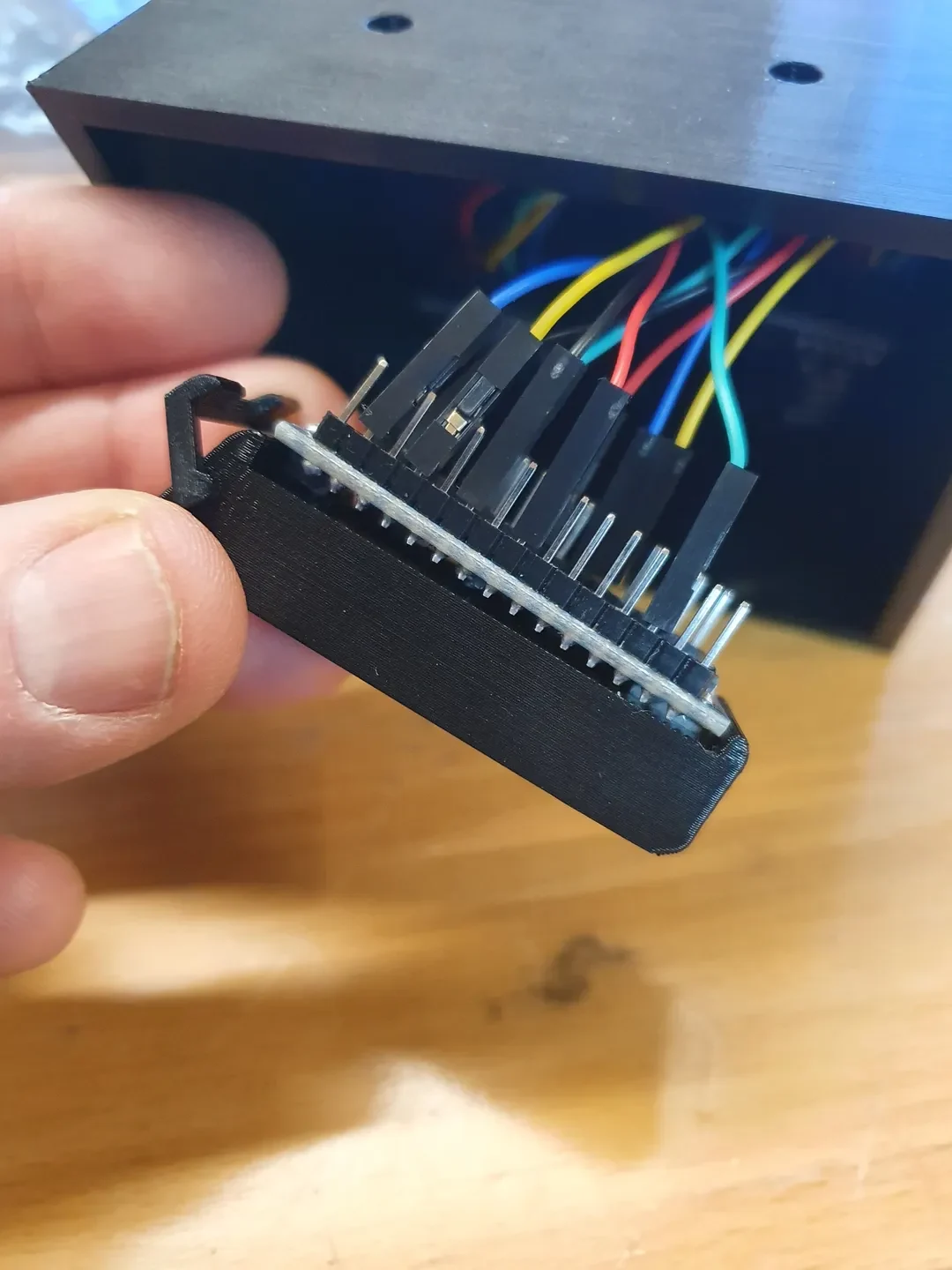

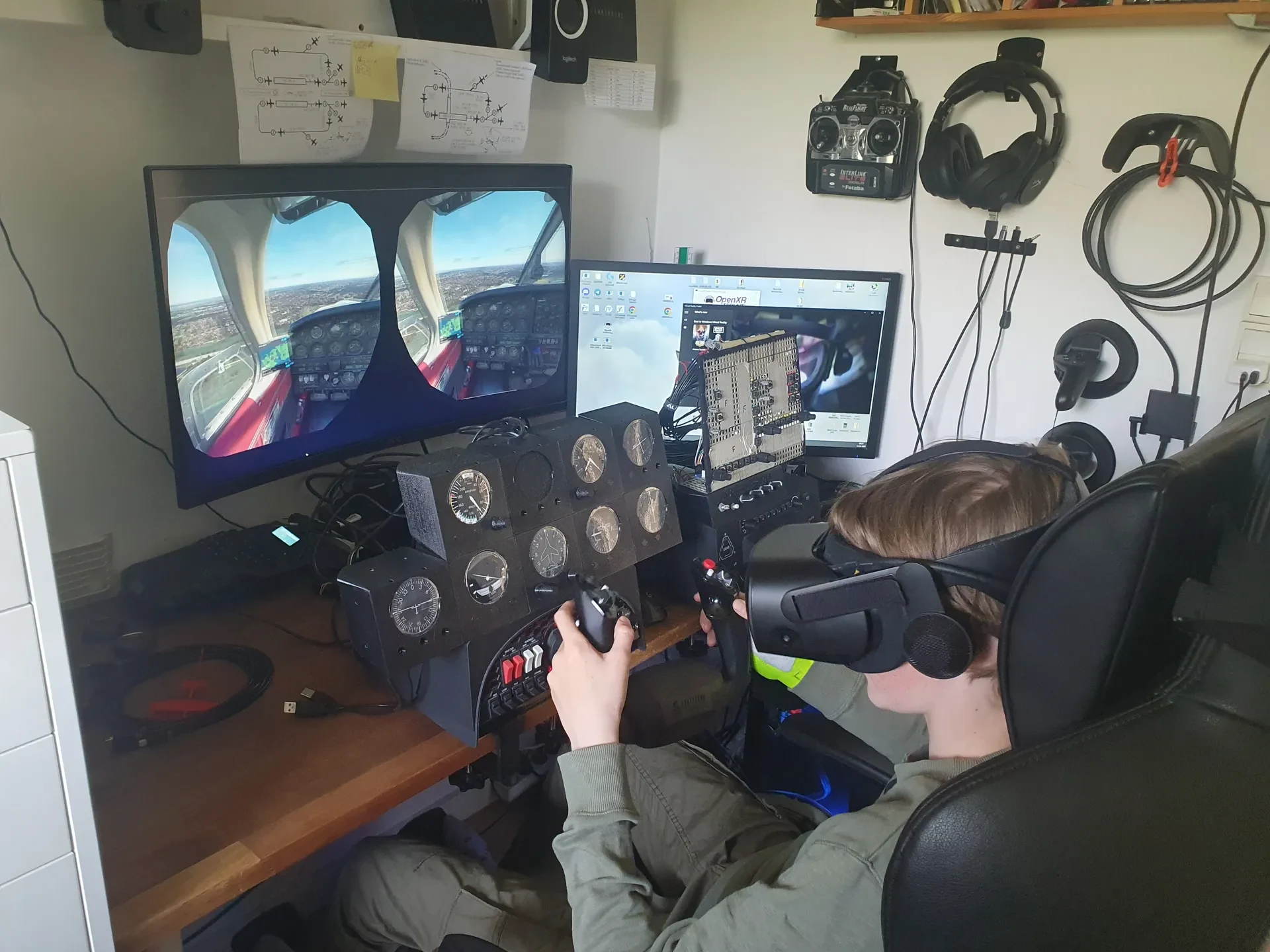

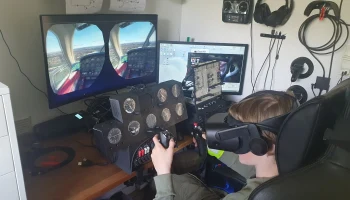

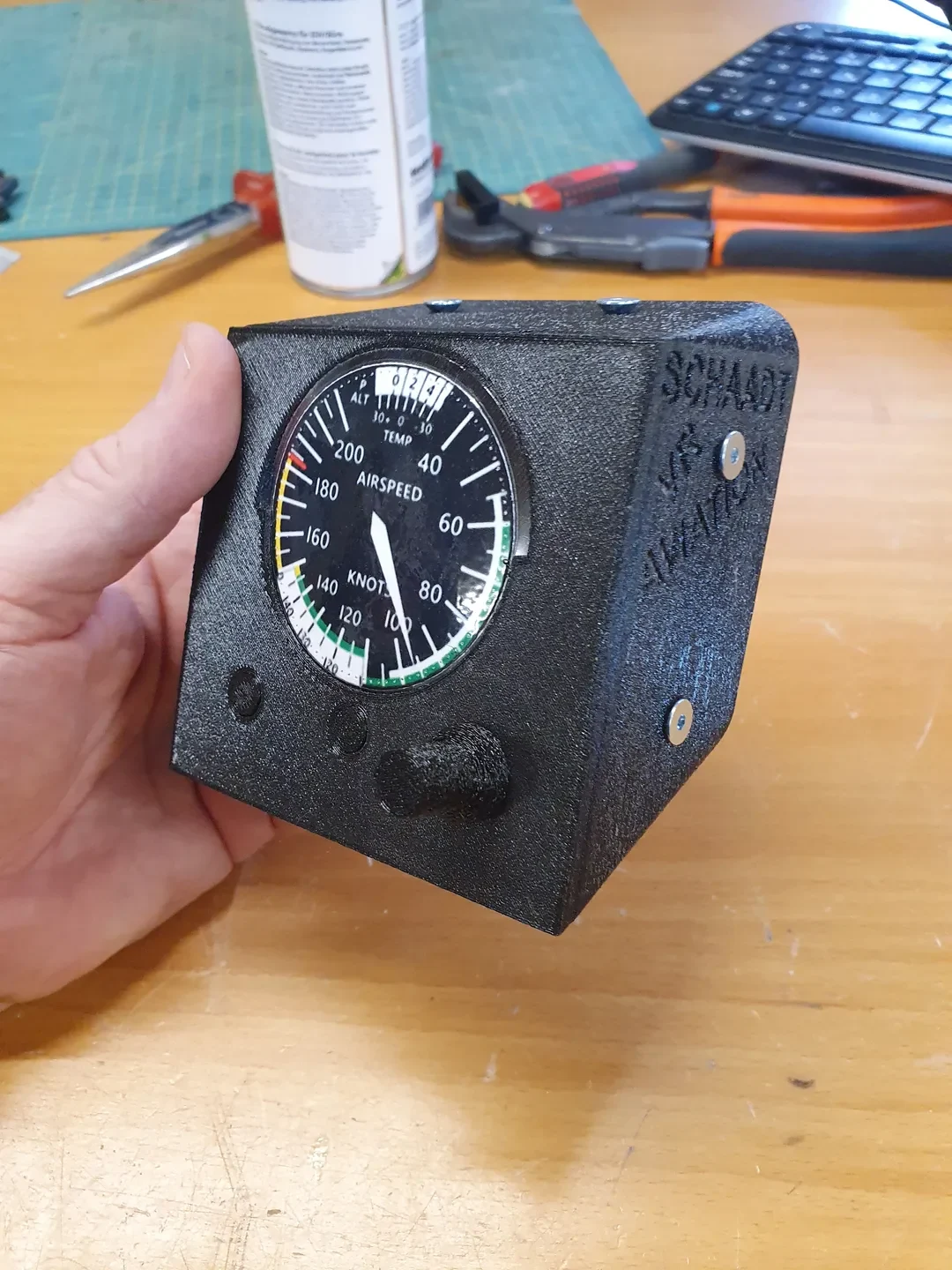

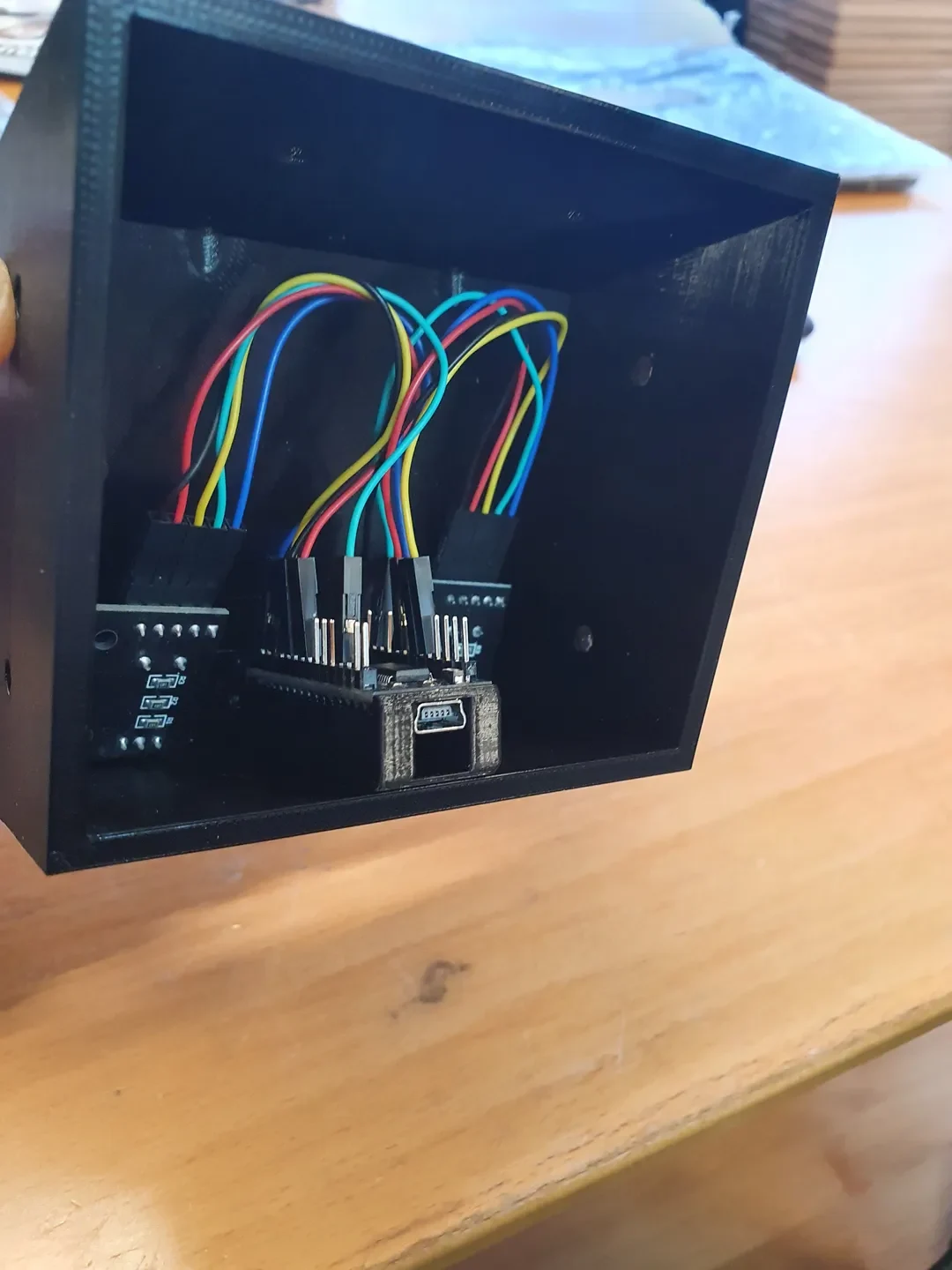

Многоцелевой компьютерный симулятор. 3 способа размещения циферблатов или кнопок, заглушки для закрытия неиспользуемых отверстий. Модуль подходит для Saitek/сотовой траверсы и дроссельной заслонки и может смешиваться с компонентами для них. Используйте стандартные диски и кнопки диаметром 7 мм. Держатель для модуля Arduino Nano, который можно разместить за любой из трех позиций, не используемых для циферблата или кнопки. Небольшие макеты также подходят и при необходимости могут быть размещены за циферблатом.

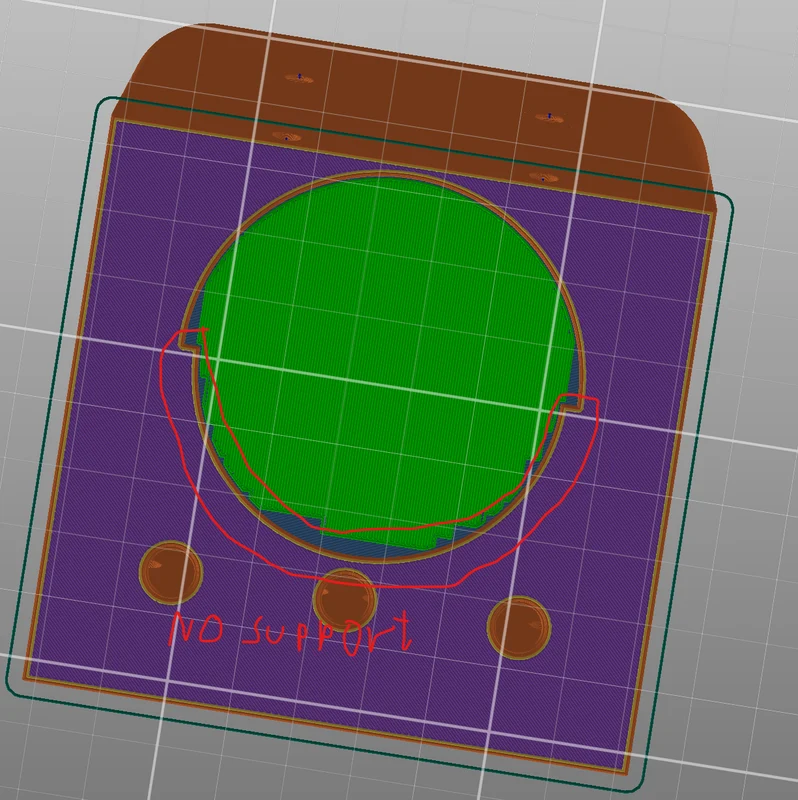

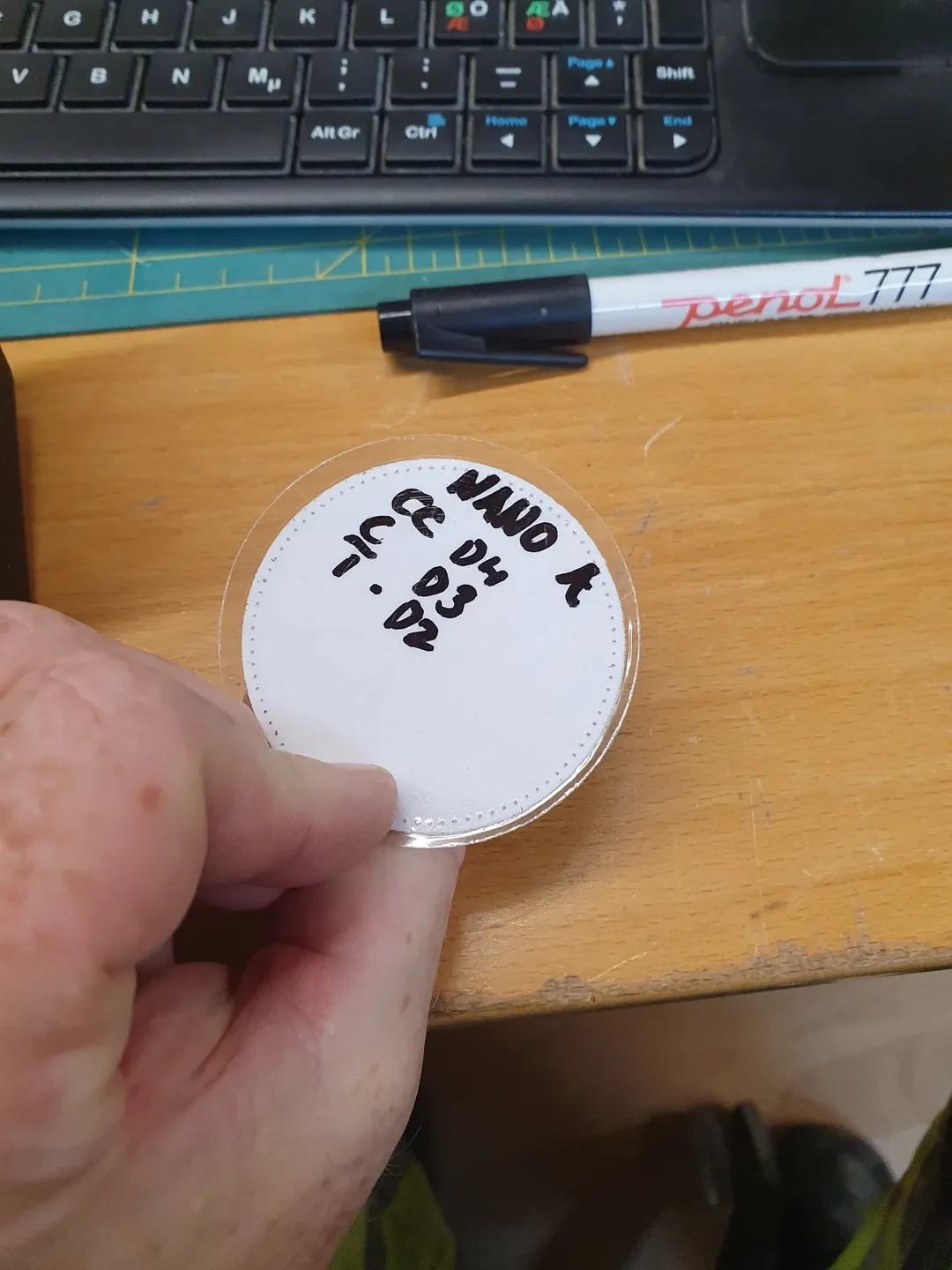

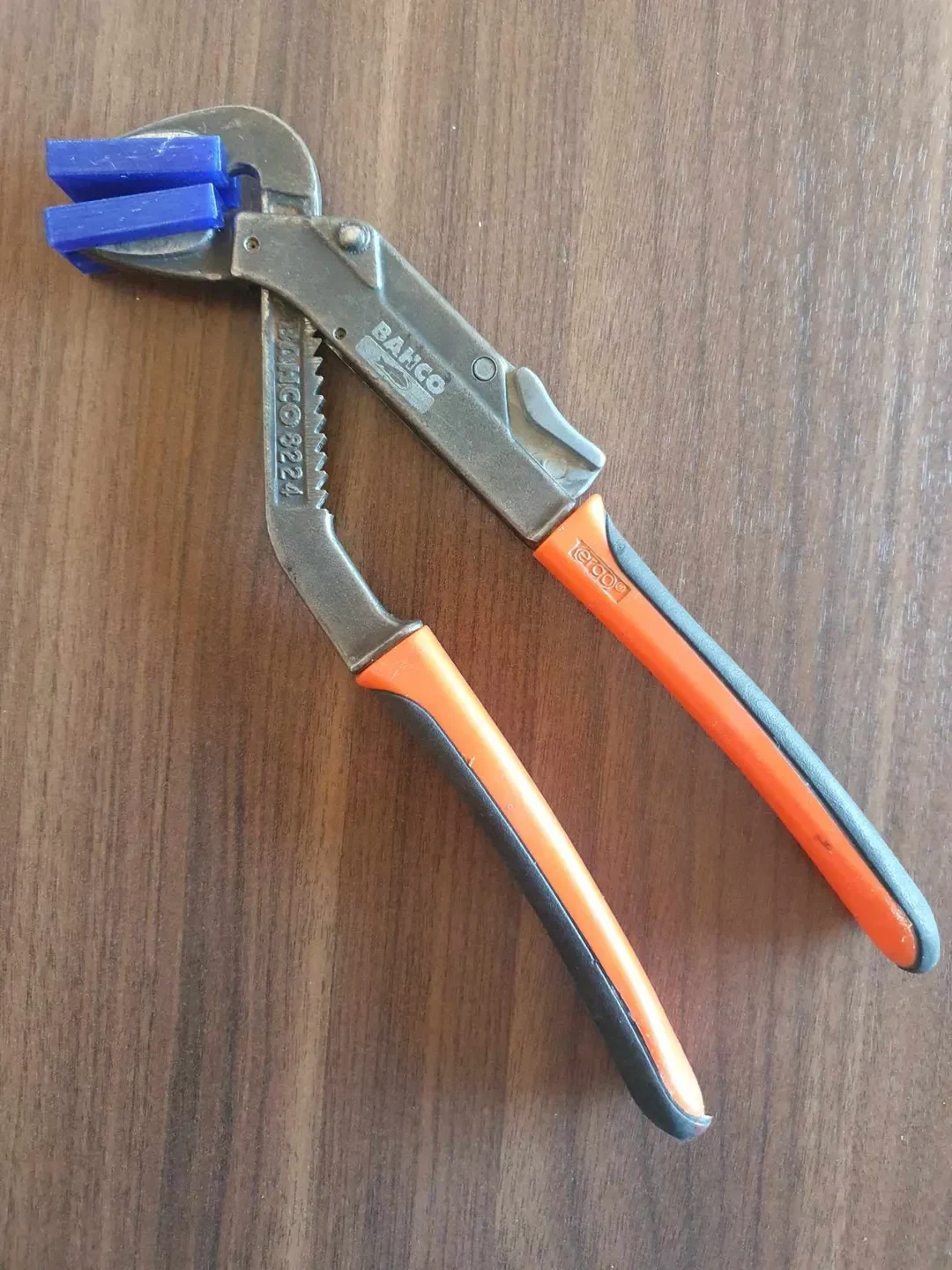

Не создавайте опору в прорези в нижней половине бумажной вставки, вынимать ее будет затруднительно. Поддерживайте краску вручную и держите ее на расстоянии, как показано на рисунке. Место для пластиковой ламинированной бумаги в отсеке для бумаги. Я распечатываю прибор спереди и делаю заметки по настройке Arduino сзади.

Кнопка подходит не ко всем циферблатам из-за небольших различий в размерах стержня.

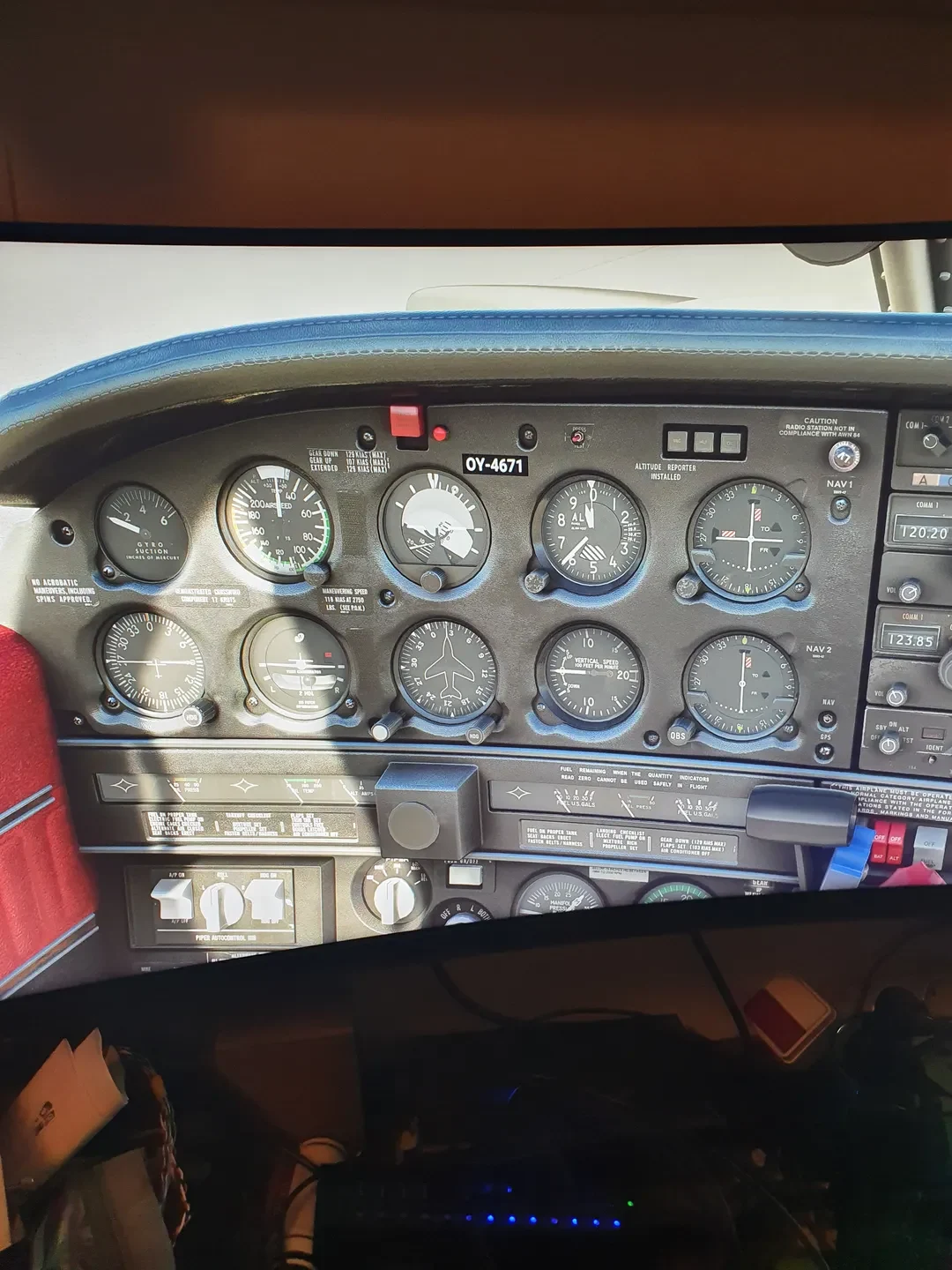

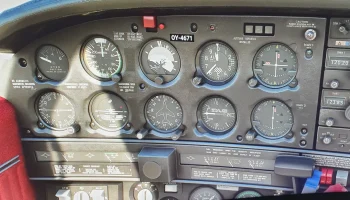

Я создаю инструменты из PA-28. Следующими проектами будут GNS530 и GNS430, но ожидаю, что на их создание у меня уйдет некоторое время.

Там будет ряд пустых коробок, которые можно будет разместить в пустых местах или при необходимости построить по индивидуальному заказу.

Аксессуары для всех инструментов можно скачать ��десь, дубликаты с другими моделями выкладывать не буду.

Коробки V1 и V2 одинаковы, за исключением того, что в коробке V2 нет отверстий для Arduino V1. Я перерисовал коробку, чтобы исправить некоторые ошибки в рисовании, из-за которых было сложнее продолжать улучшать и редактировать коробку.

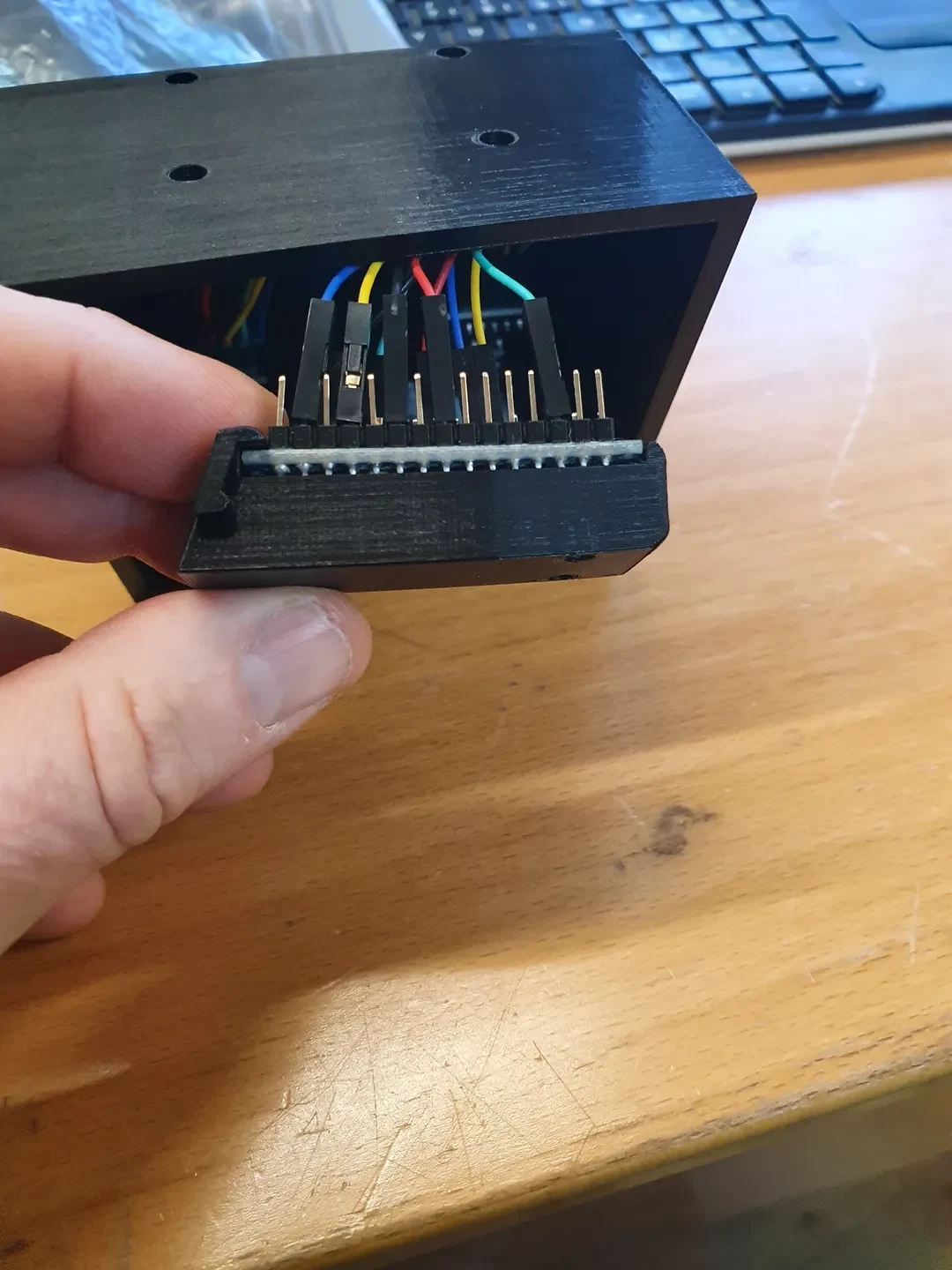

2-24.14: Я обнаружил, что блок Arduino NANO недостаточно поддерживает порт USB, поэтому возможно, что порт USB может сломаться. Пожалуйста, используйте V2 или V2.1.

https://www.printables.com/model/764866-board-for-arduino-nano-vrcockpit-v2
