Неопиксельная матричная хрустальная лампа............
Импортировано с https://www.thingiverse.com/thing:2967533.
(Прокрутите вниз, чтобы увидеть видео)

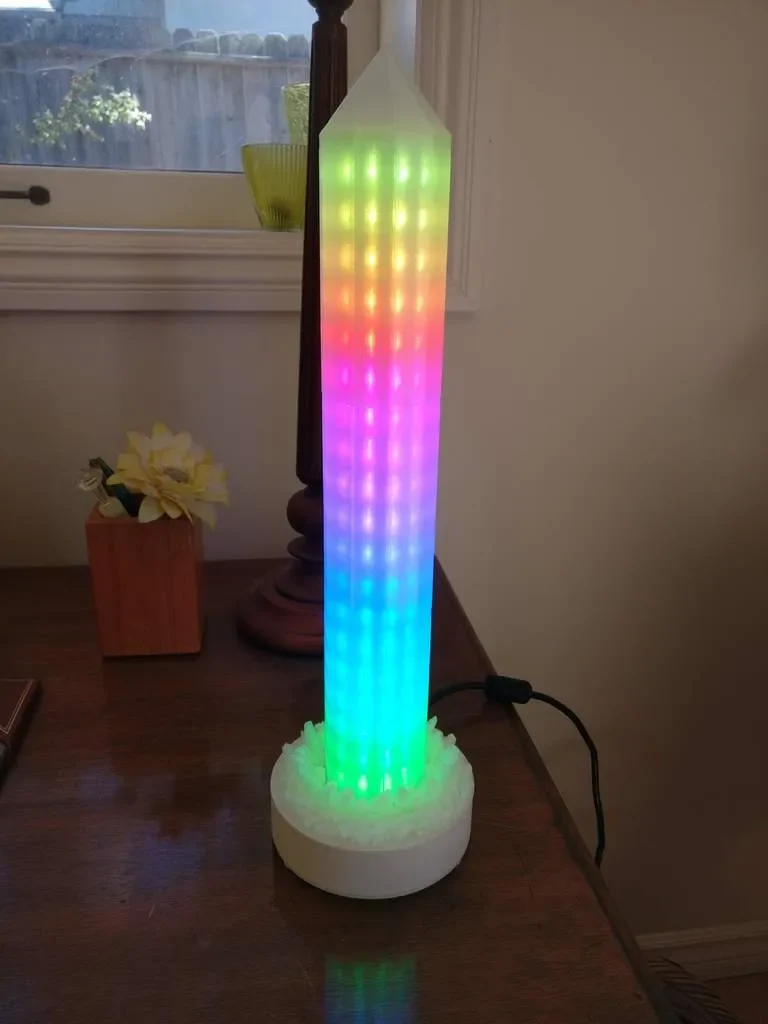

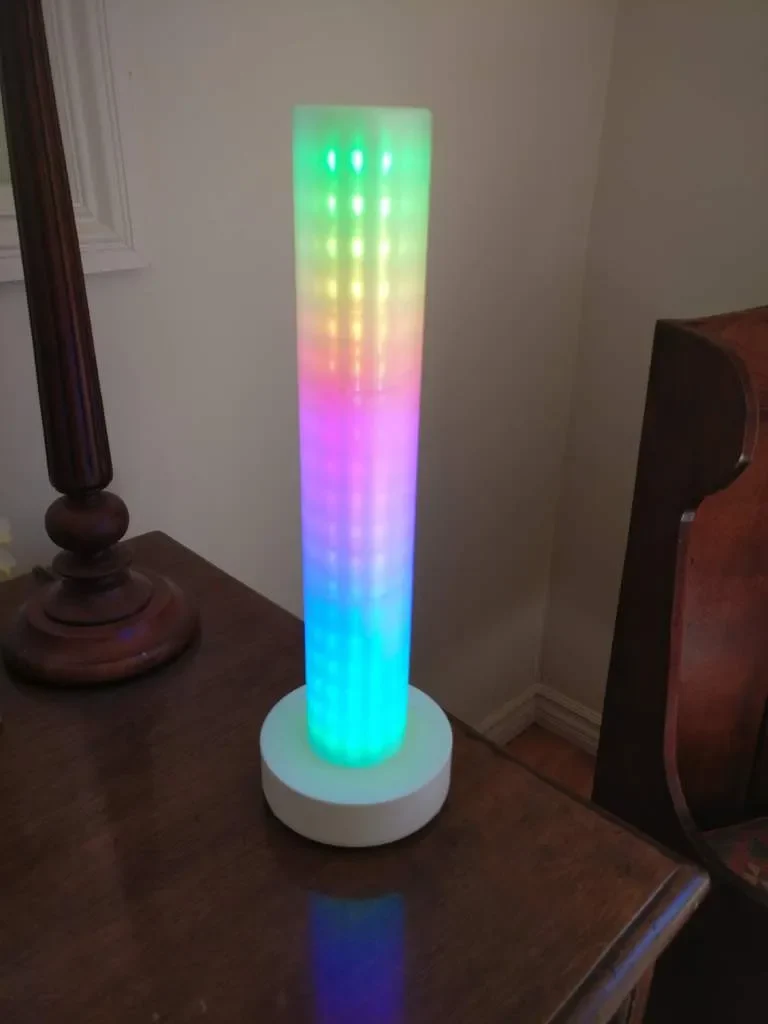

Лампа, в которой используются ленты Neopixel (WS2182) в матричной компоновке. В нем используются те же базовые детали, что и в другой моей лампе Neopixel. Полоски собраны в матрицу 19 x 10, охватывающую лампу. В целом, она немного более продвинута, чем другая моя лампа; �� бы рекомендовал собирать его только в том случае, если вы умеете паять и использовать неопиксели. Вы можете поменять крышку, закрывающую матрицу. Сейчас у меня есть две крышки: кристаллическая и простая трубка. Возможно, в будущем я добавлю больше, вы также можете создать свой собственный.
Печать/Сборка

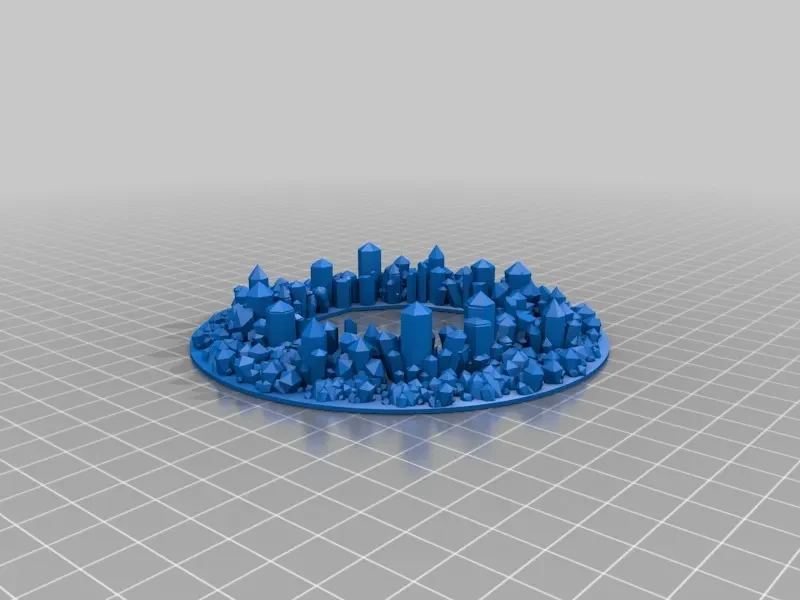

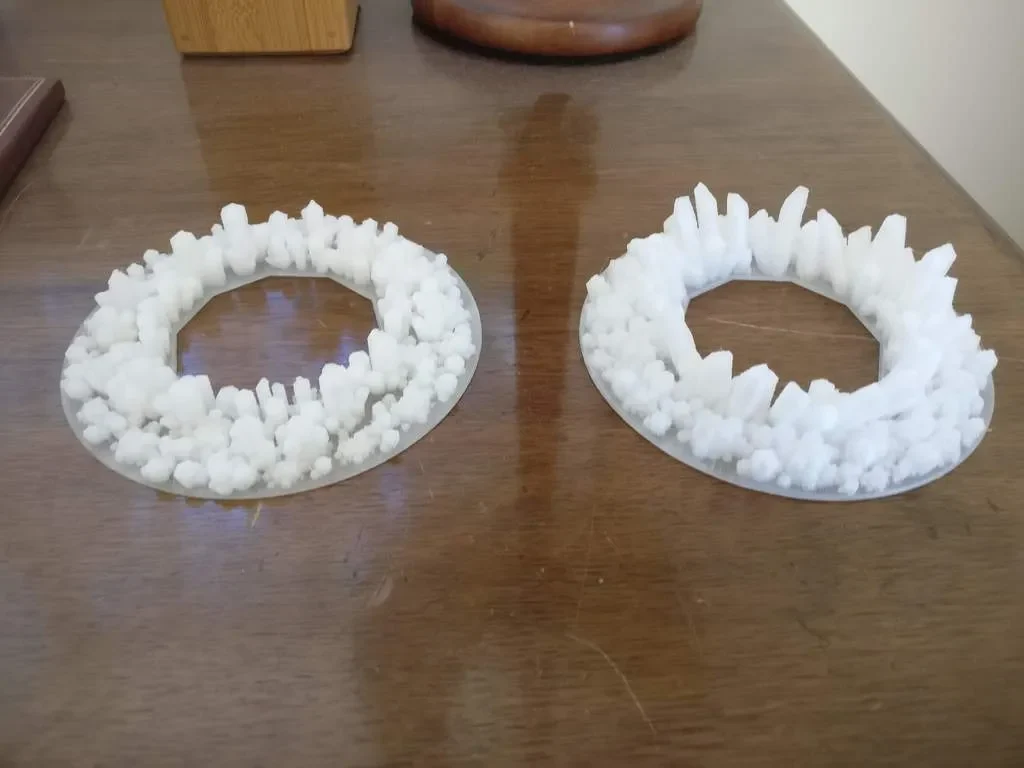

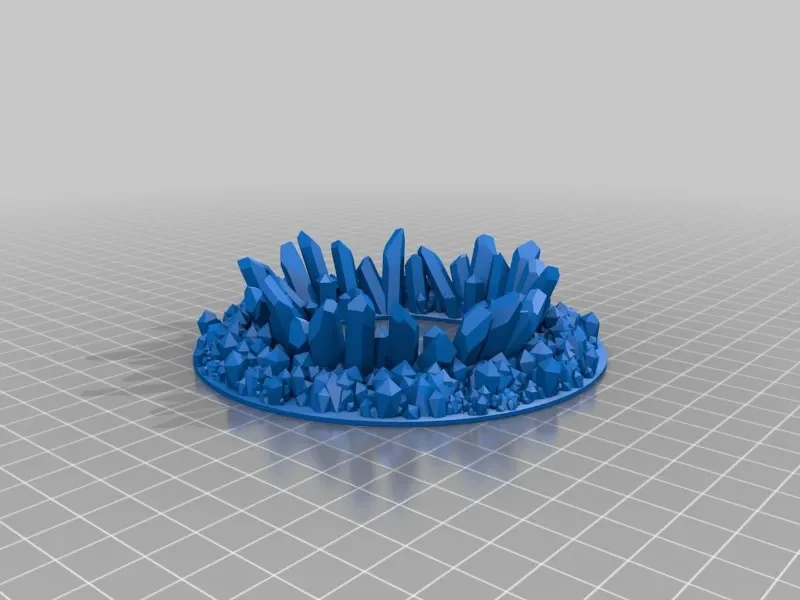

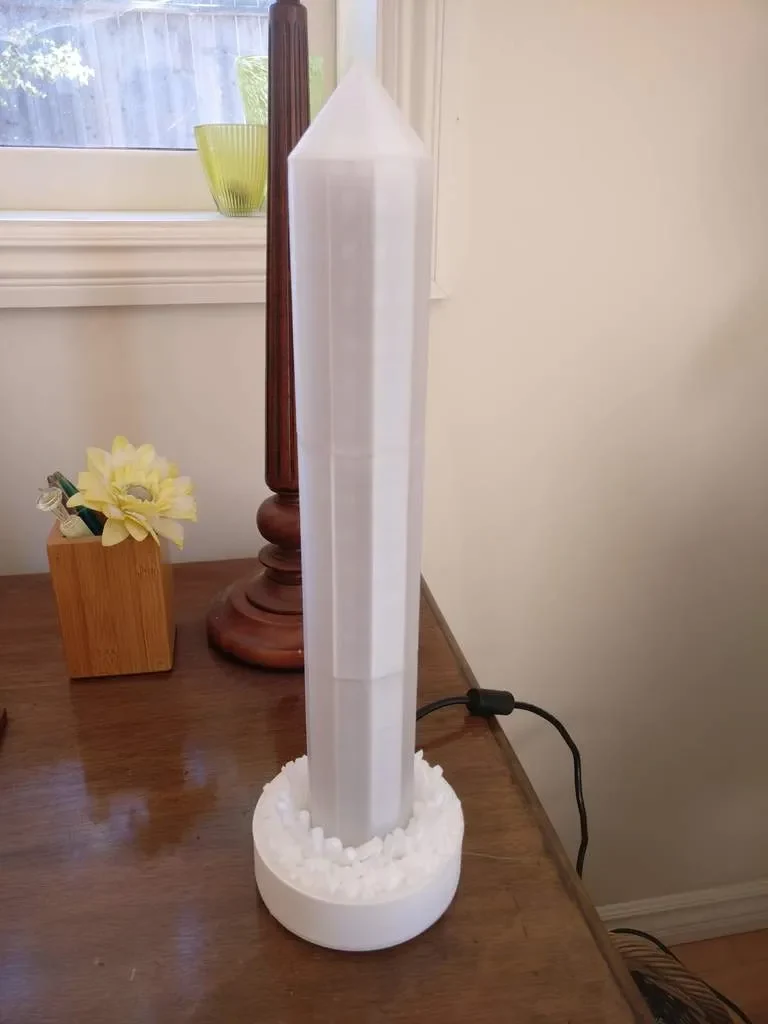

Напечатайте детали крышки вала из прозрачного PLA/ABS. Белый тоже может подойти, но я не проверял. Если вы печатаете крышку кристалла, выберите для печати V1 или V2 основания кристалла (см. рисунки).

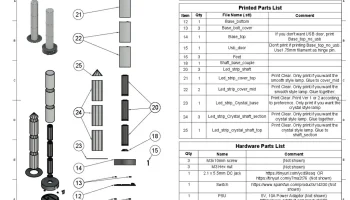

Как и у другой моей лампы, механическая сборка должна быть простой, все практически складывается вместе. Следуйте рисунку PDF. На чертеже показаны обе обложки, но вам нужно распечатать только один тип. Обратите внимание, что секции обложки необходимо склеить. Склеивать секции вала светодиодной ленты между собой не нужно, но я рекомендую это сделать. Не приклеивайте крышку к валу ленты, она должна плотно прилегать.
Электроника
(информацию о базовой электронике см. в другой моей лампе)
Любая полоса WS2812 должна работать, если ее ширина составляет около 10 мм, что позволяет использовать до 60 светодиодов на метр. Для лампы используется чуть более 3,1 м полосы.
Чтобы смонтировать полоски, разрежьте основную полосу на секции, а затем приклейте их с каждой стороны стержня лампы. Вам придется выбрать, как расположить полосы: зигзагообразно (линии данных секций полосы меняют направление для каждой стороны) или прямо (все секции обращены одинаково, все контактные площадки DIN находятся на одном конце вала). Я предпочитаю монтировать мой по прямой схеме, прокладывая провода передачи данных внутри шахты между каждой секцией. Полоски должны иметь клейкую основу, но мои оказались не очень липкими, поэтому мне пришлось прикрепить их горячим клеем.
Если вы не знаете, как подключать Neopixels, прочитайте это, чтобы начать: https://learn.adafruit.com/adafruit-neopixel-uberguide/the-magic-of-neopixels

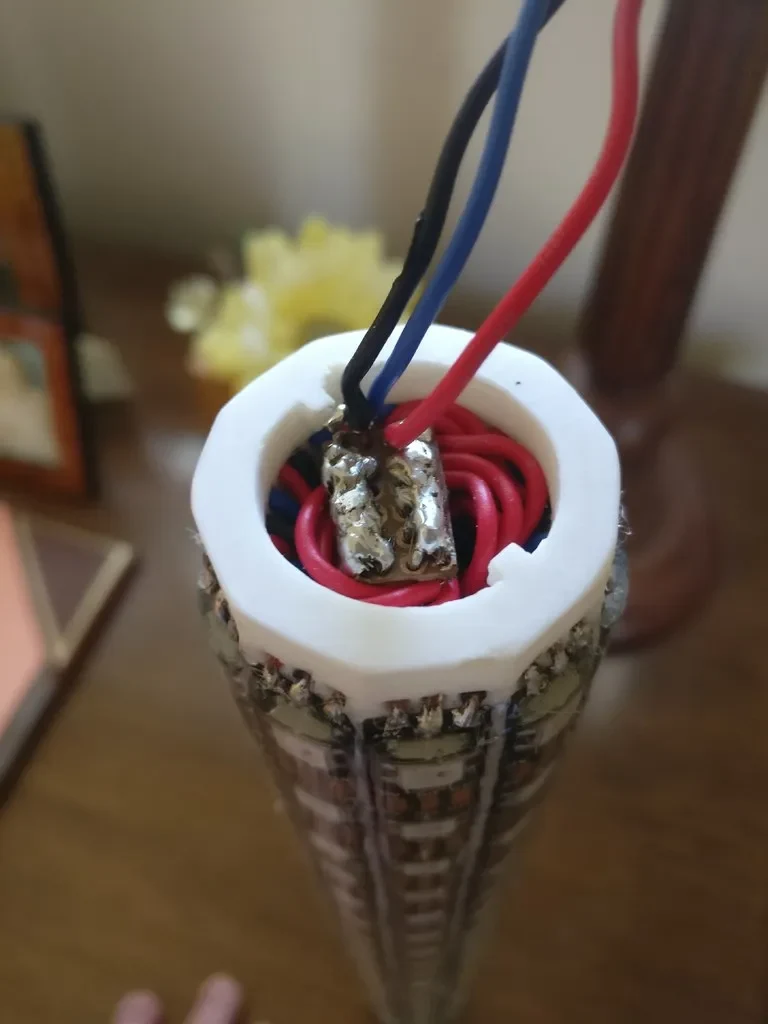

Валы имеют отверстия для многожильного провода 22Ga. Это позволяет обеспечить каждую секцию полосы напряжением, землей и данными. Я решил подать питание на каждую секцию и объединить провода на центральную плату питания (см. фотографии). Чтобы сократить беспорядок, вы можете добавить каждый второй раздел.
Код
Как и в случае с другой моей лампой, мой код все еще находится в стадии незавершенного производства. На данный момент вам, возможно, придется писать код самостоятельно, но кое-что можно найти, погуглив. Я рекомендую ознакомиться с руководством Adafruit выше или библиотекой FastLED для управления пикселями. Другой ресурс — https://www.tweaking4all.com/hardware/arduino/adruino-led-strip-effects/.
Настройки печати
Плоты:
Не имеет значения
Поддерживает:
Нет
Заполнение:
10%
Видео
