Направленный волновод для пьезоэлектрических рупорных дин...

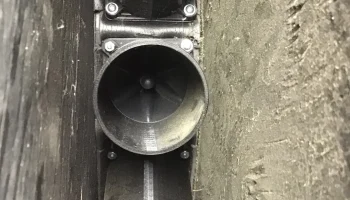

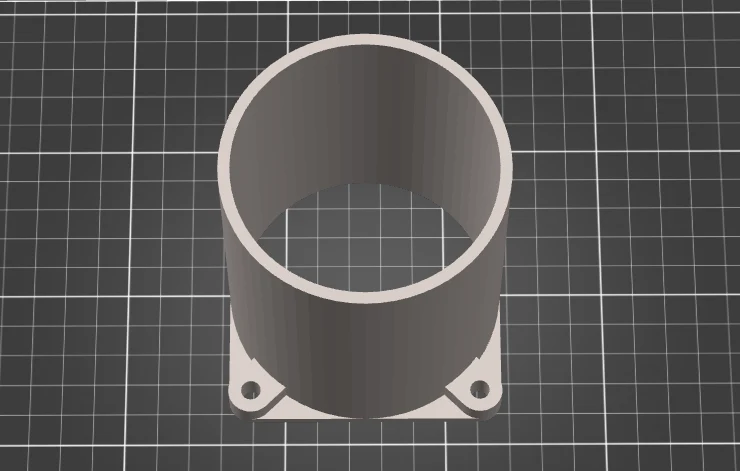

Я хотел создать очень громкую акустическую систему с использованием четырех 3,5-дюймовых пьезоэлектрических твитеров Motran. Эта печатная конструкция волновода значительно повышает направленность звука.

В результате получаются очень громкие и раздражающие звуковые волны, очень похожие на ультразвуковые генераторы болевого поля Phaser, используемые полицией и военными для разгона бунтующих толп.

Генератор звука основан на Arduino и имеет схему привода, которая повышает выходное напряжение до 80 В (размах) с 12 В постоянного тока. Ознакомьтесь со схемами и фотографиями приложения.

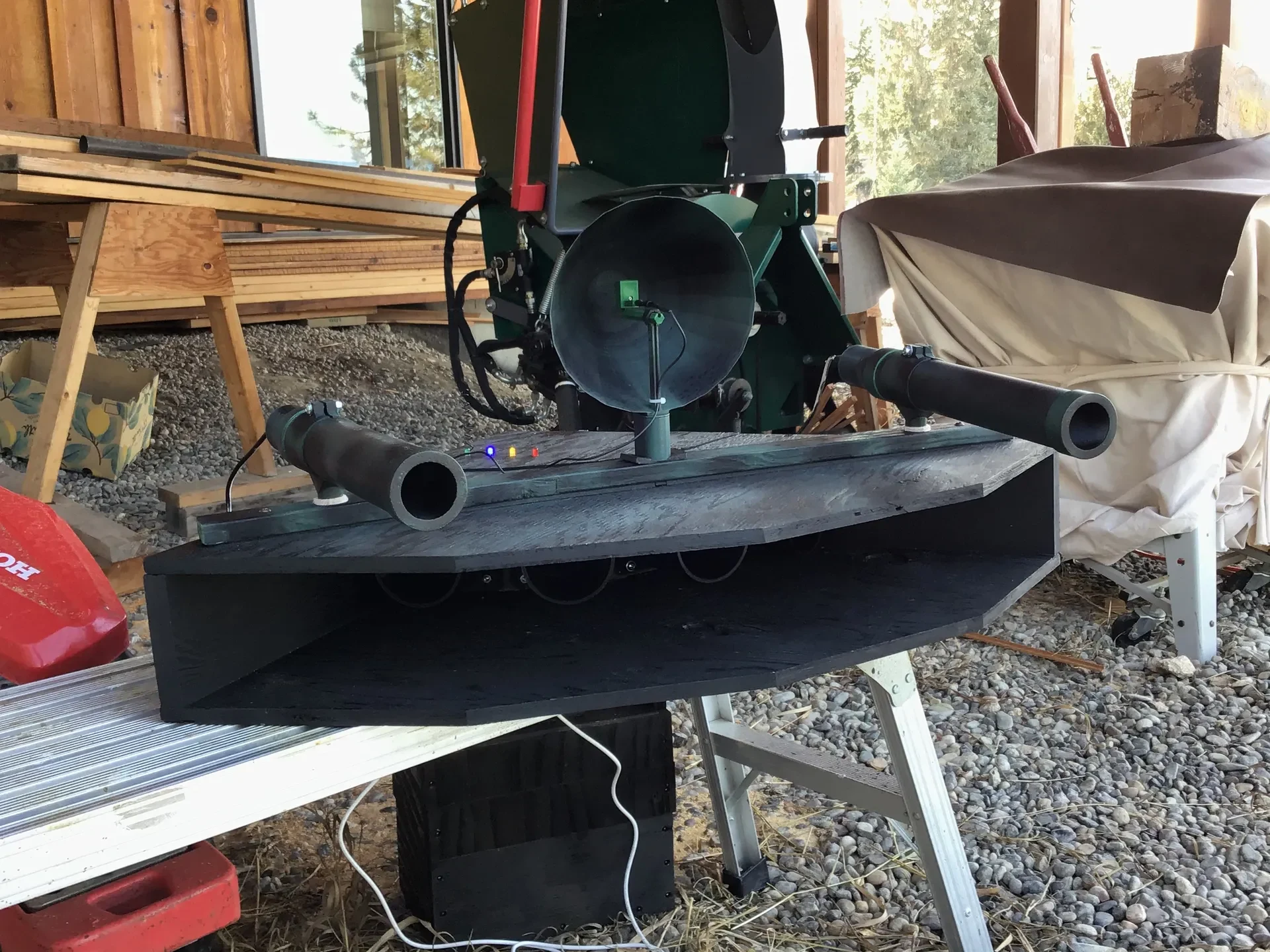

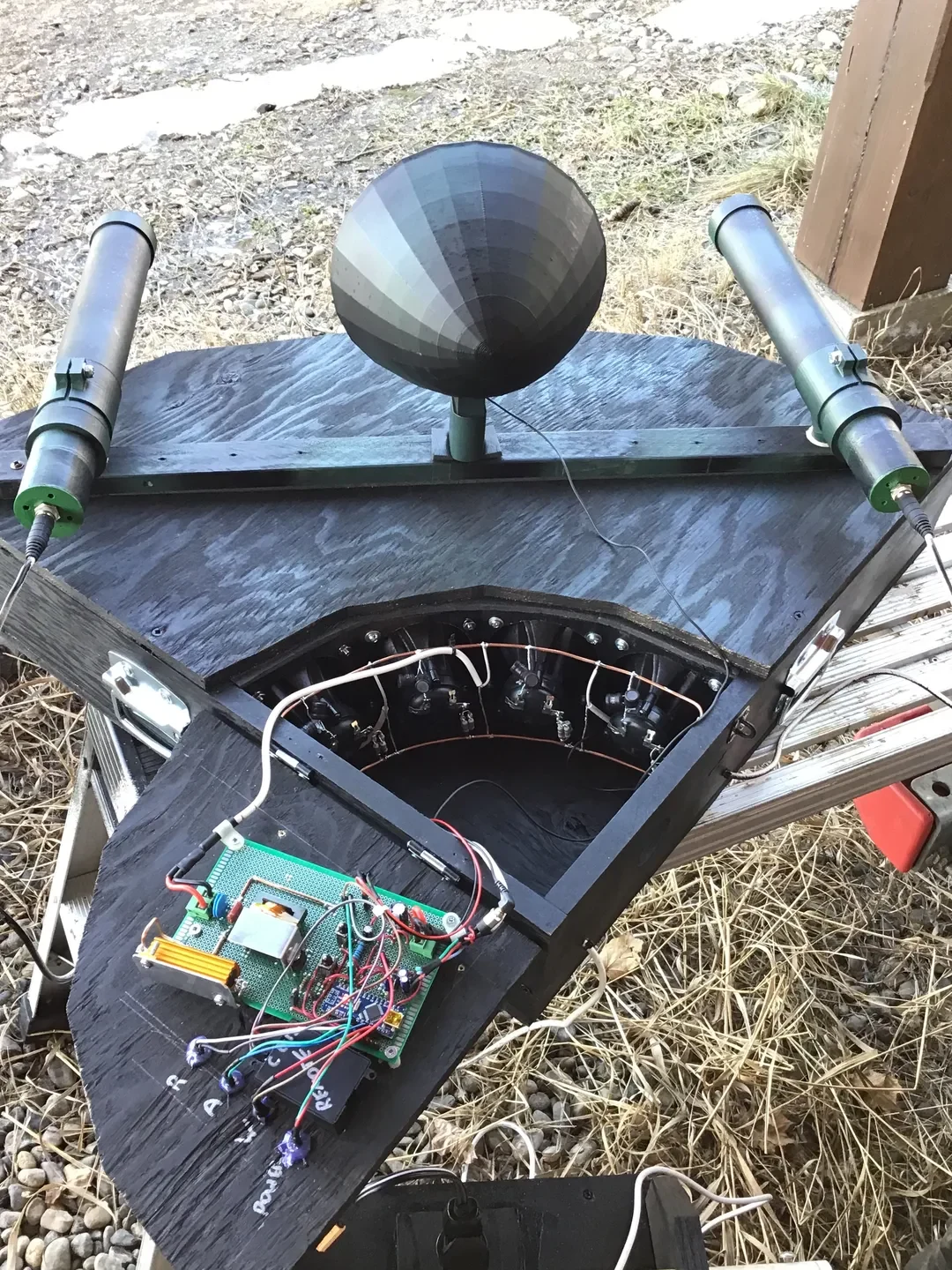

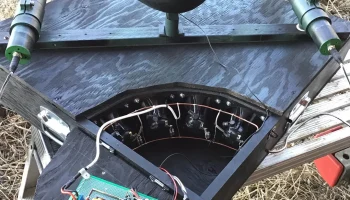

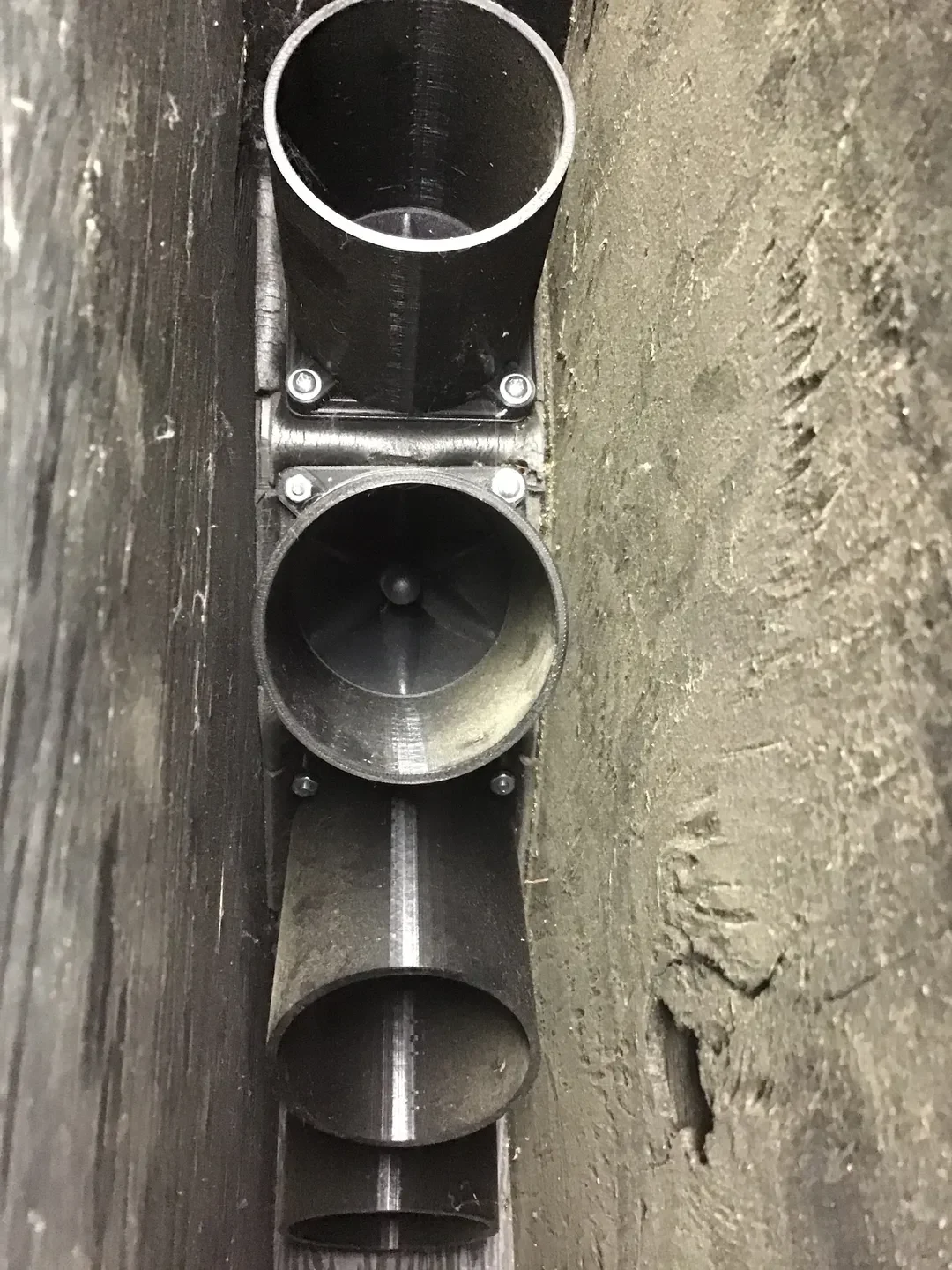

В приложении, показанном на фотографиях, динамики срабатывают при обнаружении определенного шума от параболического микрофона.

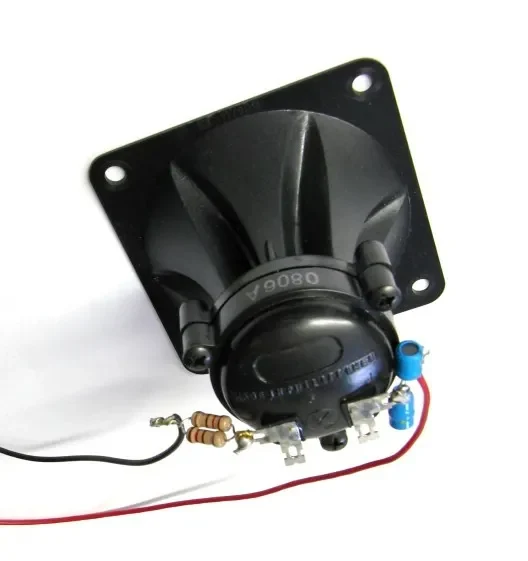

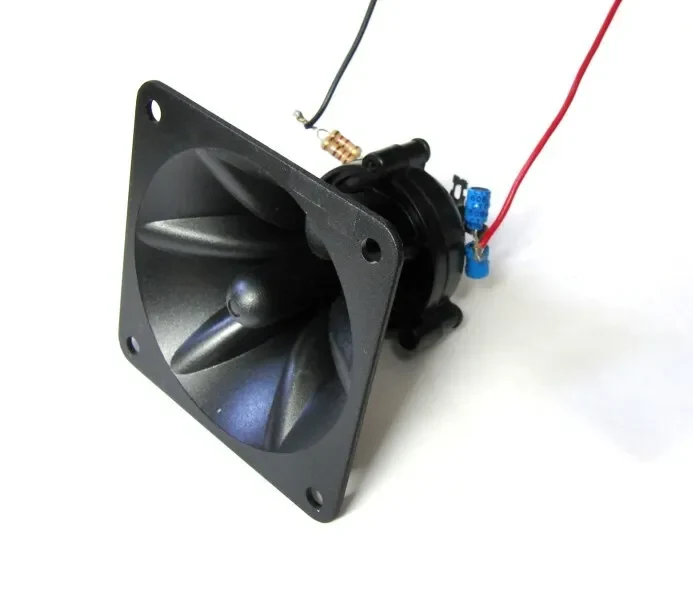

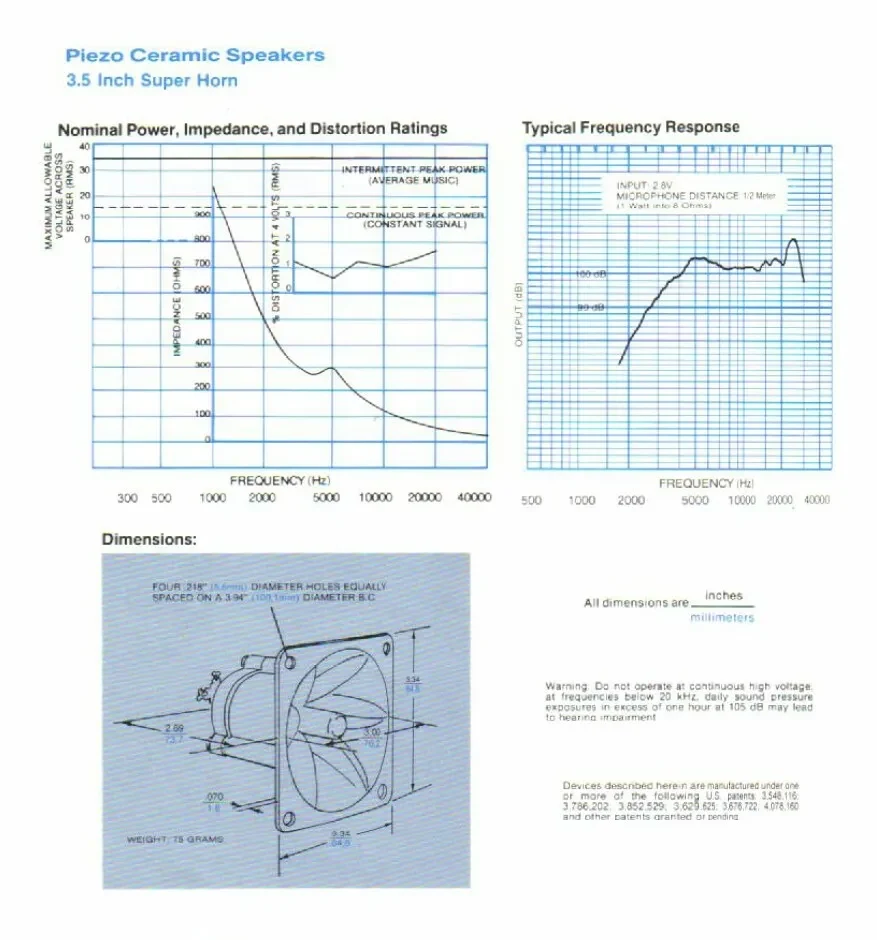

Рис. 1. 3,5-дюймовый твитер Motran

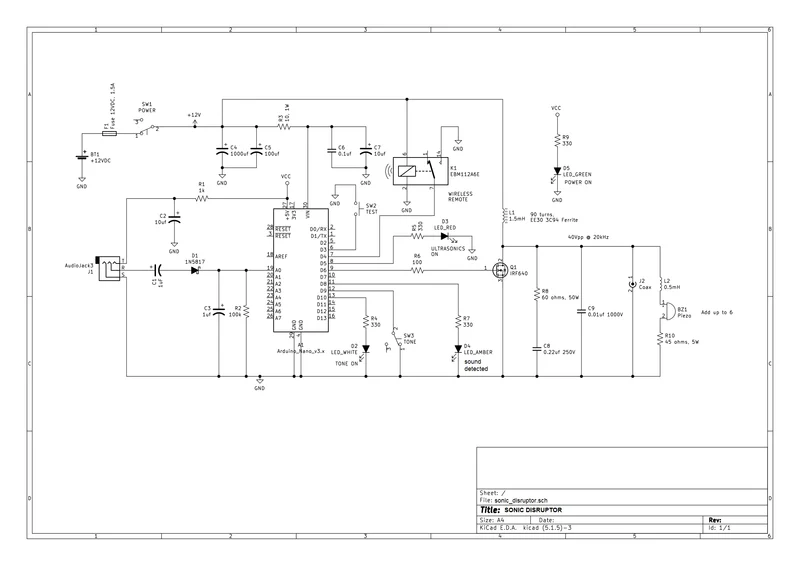

Рисунок 2. Схема
