Rat Car

Машина для КРЫСОК.

Есть 2 версии:

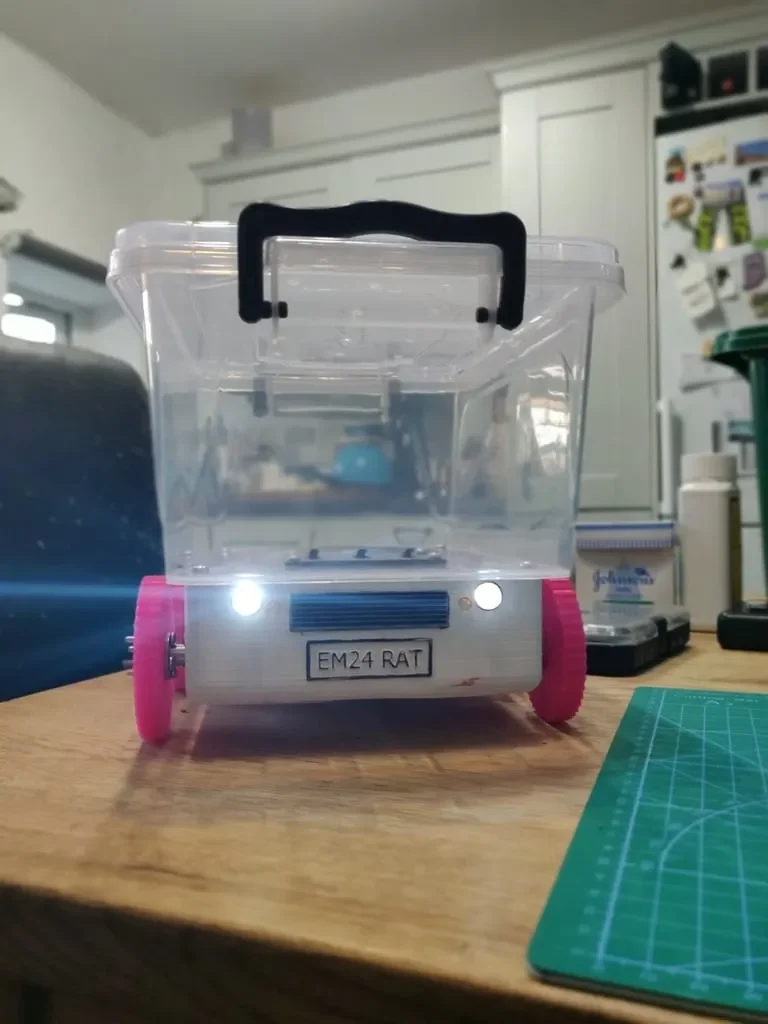

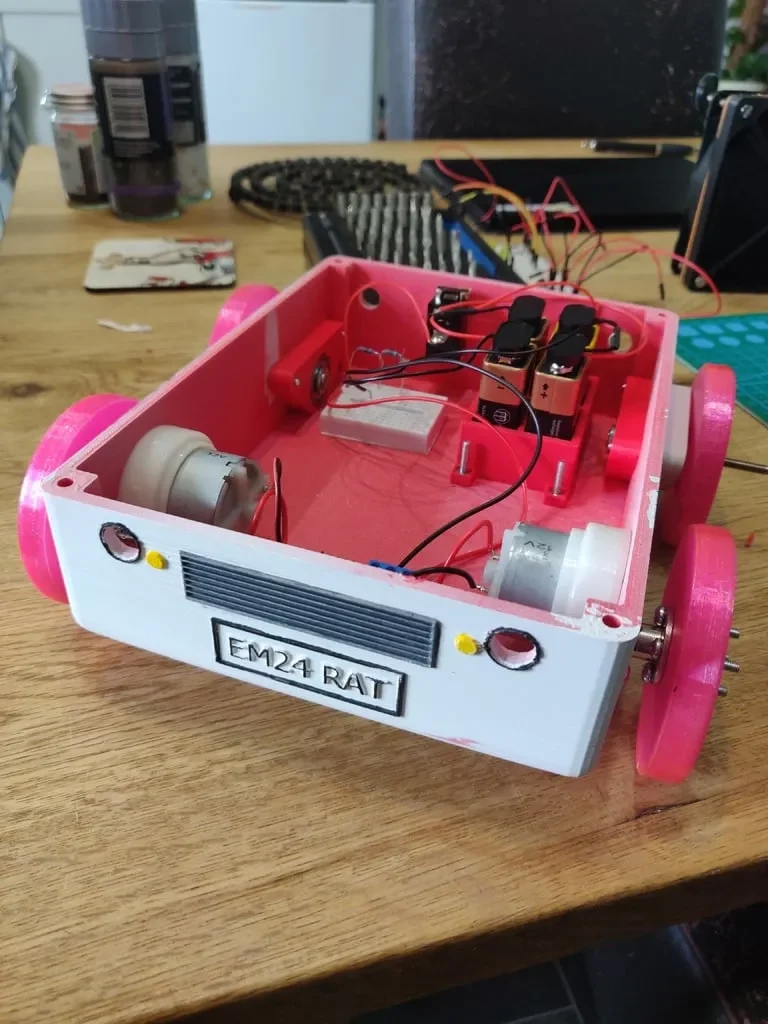

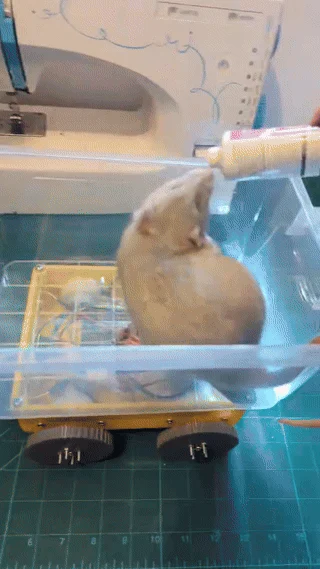

Переднеприводная версия

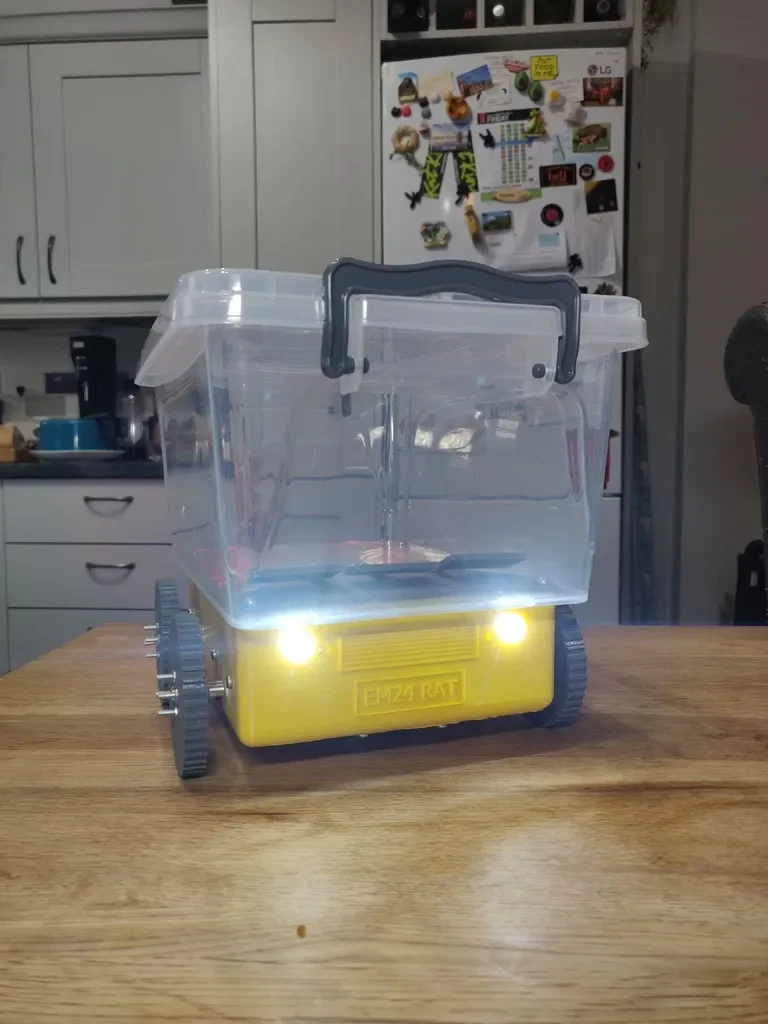

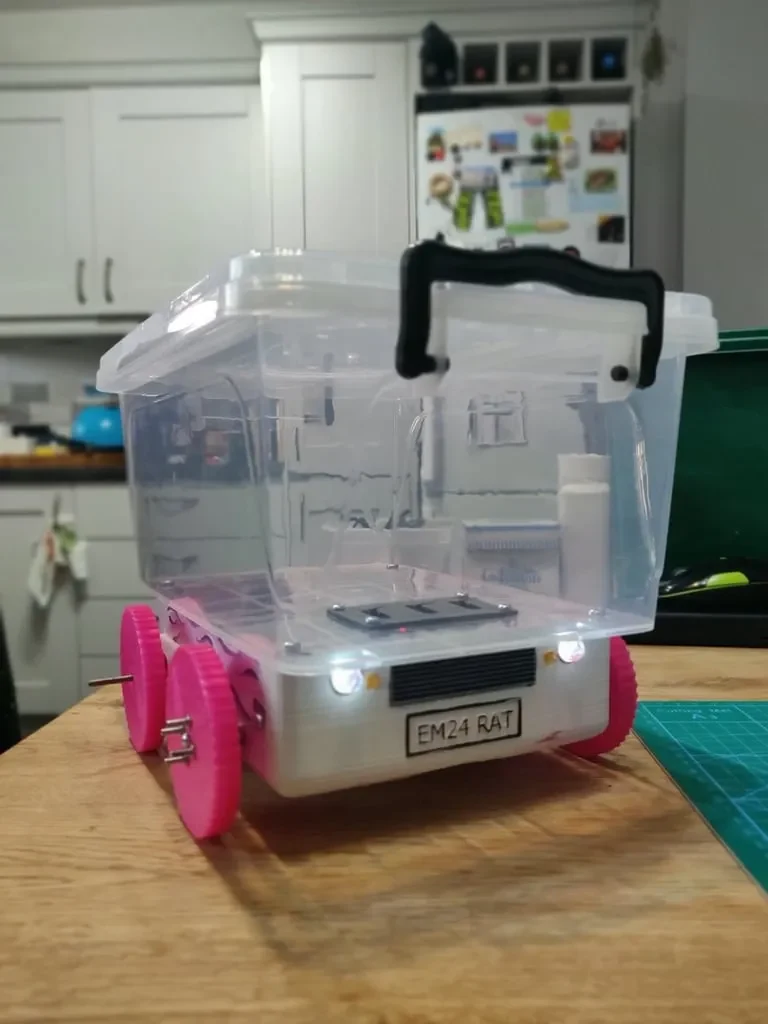

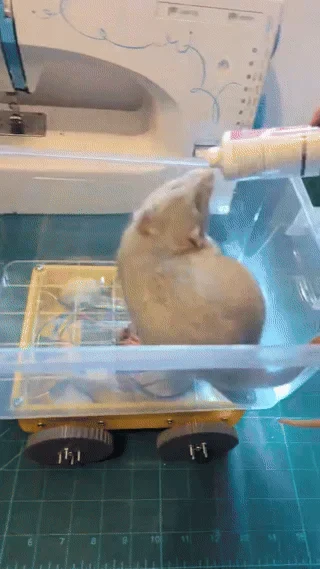

Полноприводная версия

В переднеприводной версии используются 2 подшипника и 2 двигателя, потому что у меня лежало 2 подшипника.

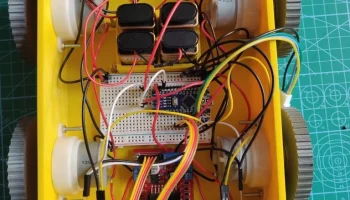

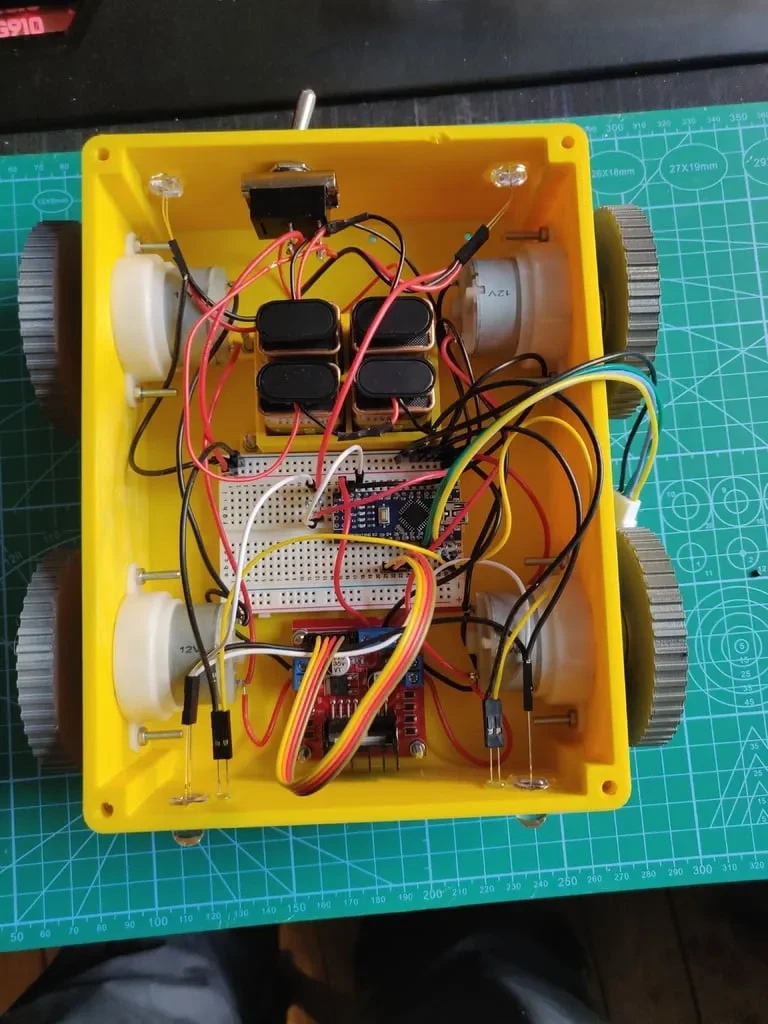

Версия AWD использует 4 двигателя, соединенных параллельно.

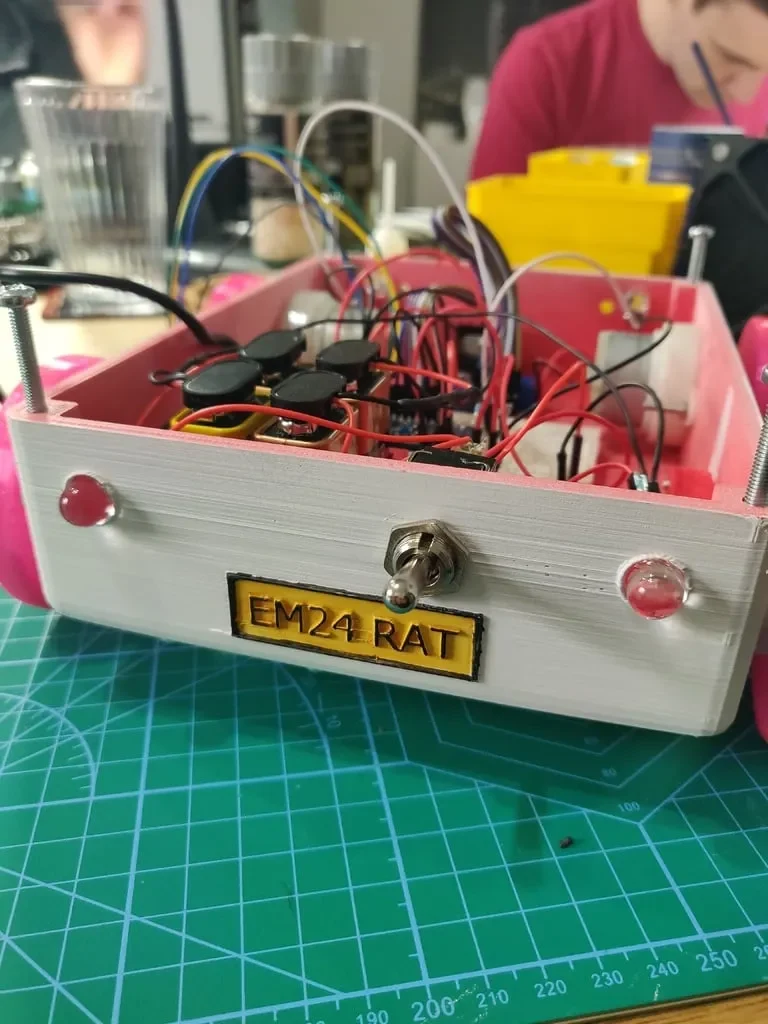

Детали, которые вам нужны:

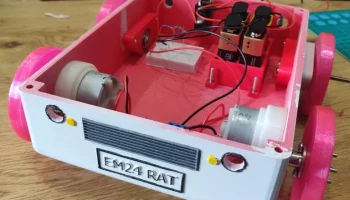

2 или 4 электродвигателя постоянного тока, 12 В, 10 об/мин.
4 фланцевых соединителя
Микроконцевые выключатели 3SPST или DPST или SPDT.

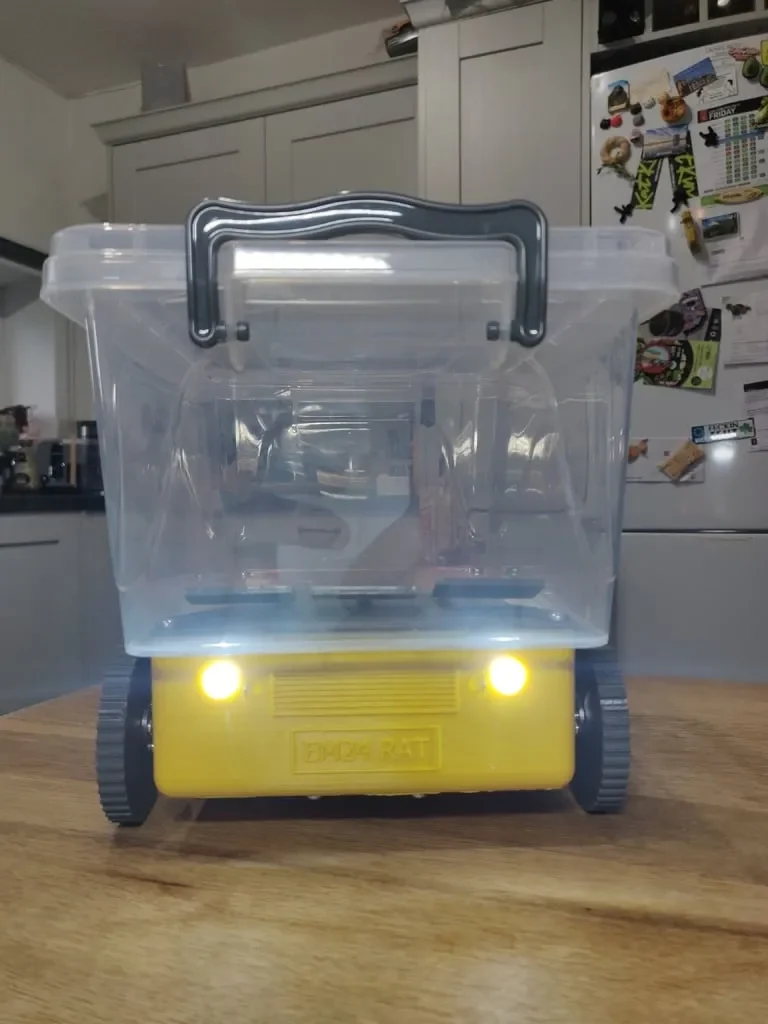

Коробка Tuperrware 5л для крыс
Болты 24 м3, гайки 24 м3, болты 8 м4 и гайки 8 м4, а также резьбовой стержень м2 и гайки 4 м2.
4 подшипника диаметром 22 мм снаружи, 8 мм внутри, шириной 7 мм (номер детали: 608 2Z [Y]).
4 разъема для батареи 9 В
4 батареи 9 В

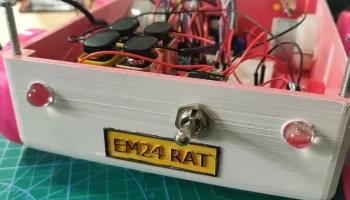

2 белых и 2 красных светодиода диаметром 10 мм.
2 желтых светодиода диаметром 5 мм

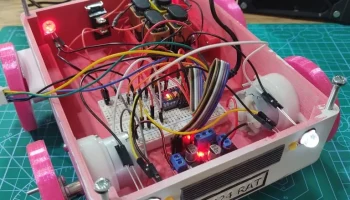

Arduino Nano каждый день/классика
Макетная плата + провода
Двойной контроллер двигателя
Тумблер
Лопаточные соединители
Соединители Дюпон
Разъемы JST-XH

Инструменты, которые вам понадобятся:

Дрель со сверлами.
Дремель или отрезной диск
Отвертка
Паяльник
Обжимной инструмент
Клей

Средства индивидуальной защиты вам понадобятся:

Защитные очки
Вытяжка дыма

Учебники

Учебники по Ардуино.
Уроки пайки.
Пауза на высоте

Инструкции

Скоро появится видеоинструкция… Посмотрите видео на YouTube здесь.

28.04.2024 Версия 1.1: Расстояние между отверстиями под болты для колеса двигателя изменено с 8,5 мм на 8 мм для лучшего прилегания к фланцевой муфте, а также добавлено центральное отверстие, позволяющее прикрепить колесо к двигателю с помощью другого болта М3. Увеличено отверстие для винта для B2B_B и B2B_A с 7,5 мм до 13 мм, поэтому шайба и болт прижимаются к подшипнику, как задумано. Гайку на подшипниковых колесах заменили с невыпадающей на обычную, поскольку TPU не обладал достаточной структурной целостностью, чтобы предотвратить вращение гайки внутри колеса, а также требовал очень точной длины болта. Также уменьшена ось подшипникового колеса с 26 мм до 24 мм, чтобы головка болта могла правильно прижиматься к подшипнику. Также добавлена ​​пресс-зонда диаметром 12 мм для подшипников подшипниковых колес. Увеличены размеры отверстий для светодиодов на основании с 10 мм до 10,3 мм, поскольку отверстие было слишком маленьким для светодиодов.

29.04.2024 Версия 1.2: Отверстия в головках болтов на B2B_A перевернуты снизу вверх, чтобы обеспечить более эффективное прижатие подшипника. Добавлен держатель переключателя для микроконцевых выключателей. Увеличены отверстия для светодиодов с 10,3 мм до 11 мм.

07.01.2024 Версия 1.3: С внешней стороны держателя переключателя добавлены отверстия м3 для завинчивания переключателей в коробку на случай, если крысы попытаются вытащить держатель переключателя; это потребовало увеличения перекрытия с 5 мм до 7 мм. Увеличена высота основания с 50 мм до 60 мм, чтобы проходить над батареями, поскольку разъемы оказались толще, чем ожидалось. Также добавлено крепление для контроллера двойного двигателя, чтобы он не болтался в основании.

07.09.2024 V1.4: Заменены индикаторные тиснения на основании на отверстия для 5мм желтых светодиодов на основании. Также добавлено другое положение крепления аккумуляторов в случае использования 4 моторов вместо 2. Добавлен протектор мотора и подшипниковых колес, поскольку предыдущие версии были слишком скользкими для блестящих поверхностей.

09.09.2024 Версия 1.5: Расстояние между переключателями на держателе переключателей увеличено с 15 мм до 25 мм. Добавлены лопаты для переключателей, поскольку крысы изо всех сил пытались наступить на переключатели своими маленькими ножками.

10.13.2024, версия 1.6: изменена конструкция держателя переключателя для использования m4, используемого для крепления крысиного ящика к основному корпусу автомобиля, поскольку винты m3 и новые педали предотвращают полное разжатие переключателей. Увеличена ширина передней педали с 25 мм до 40 мм, а ширина левой/правой педали с 25 мм до 40 мм. Обновленный шаблон выреза.

22.10.2024 Версия 1.7: Высота педалей увеличена с 20 мм до 38 мм. Ширина левой и правой педали уменьшена с 40 мм до 35 мм, чтобы освободить головки болтов.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 С1

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20

Нить: PolyTerra PLA, красный. Примечания:

Основание, держатели подшипников и держатели батарей из PLA PolyTerra Red.
Колеса двигателя и колеса подшипников из нитевидного розового ТПУ
Держатель переключателя из волокнистого серого PETG

При печати основания с высотой слоя 0,2 мм приостановите печать на слое 258, чтобы вставить гайки M4.

При печати B2B_B с высотой слоя 0,2 мм приостановите печать на слое 29, чтобы вставить гайки m4.
