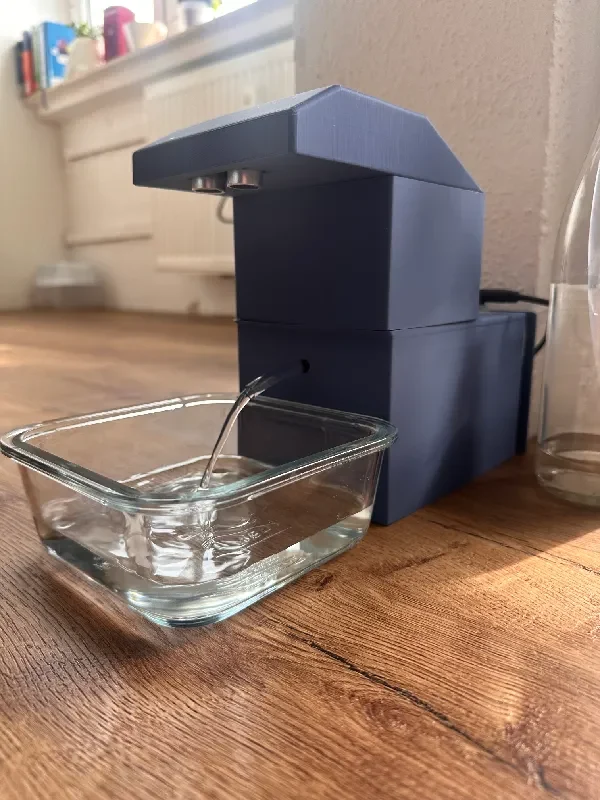

HydroTitan

Der HydroTitan был очень гибким, когда Haustier погрузился в фритюрный процесс — volautomatisch und zuverlässig, был ошеломлен летом и в Heißen Tagen крайне важно!
Ультрашальсенсор с 1,5-литровой флэшкой, или с вашим баком-вассером, должен быть активным для вашей помпы, а затем для ее использования.

Интегрированная светодиодная матрица в Arduino должна сообщать и отключать текстовые ссылки, чтобы получить информацию о температуре и температуре ЖК-1602A, а также о температуре и освещении в

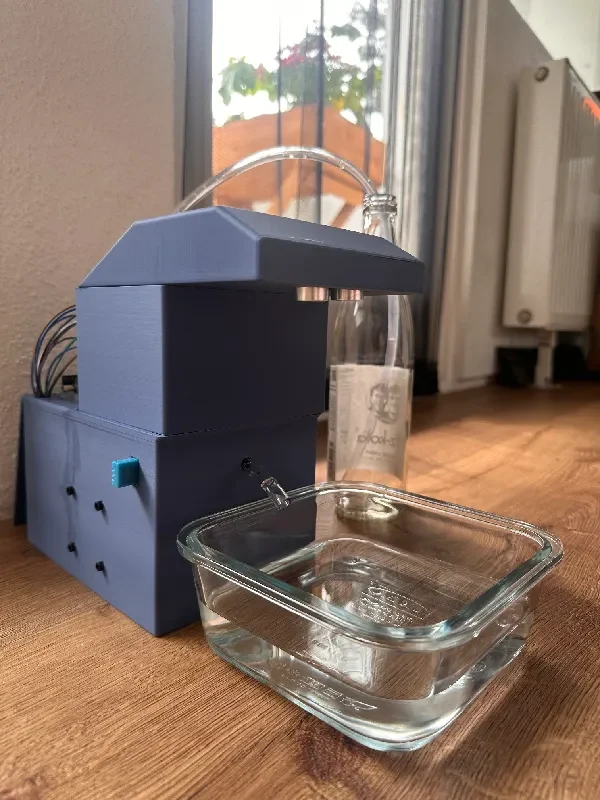

Das Gehäuse ist komplett Gedruckt und Hat bei mir etwa 550g Verbraucht.

Die Klappehinten lässt sich öffnen, und es sind Löcher drin, um den Schalter vom Batteriefach zu aktivieren

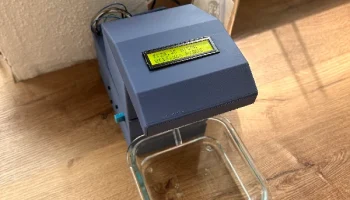

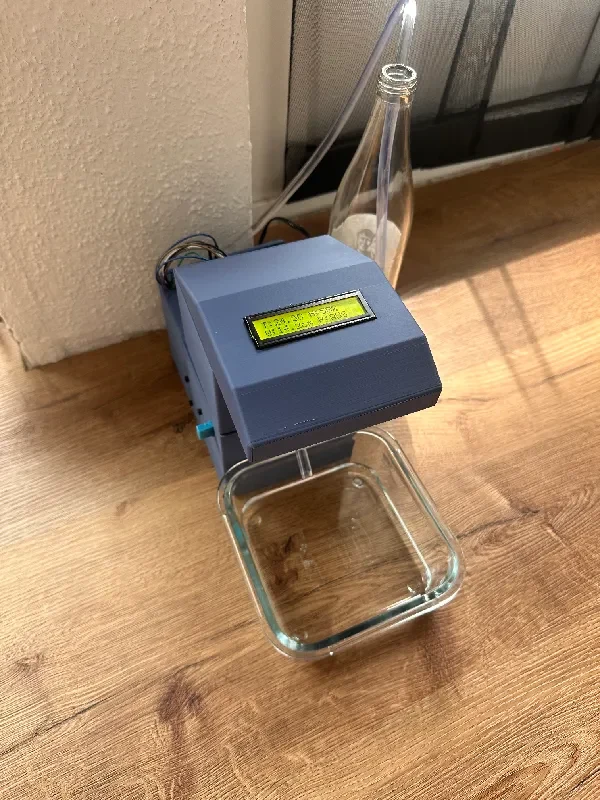

Копирование с ЖК-дисплеем для удобного использования и ультразвукового датчика идеально подходит для оптимального обмена сообщениями.

Die Pumpe wird innen Festgeschraubt, dafür habe ich einfach Einfach Einschmelzgewinde in dem Gehäuse verbaut.

------------------------------------------------

⚙ Функционал

Автоматический контрольный стенд с датчиком Ultraschall

Pumpe steuert nach Bedarf den Nachfüllvorgang

Температура и люфт на матрице и ЖК-дисплее

Sicherheitsfunktionen: Not-Aus bei Überlauf и Maximumer Pumpdauer

------------------------------------------------

Материаллист

1x Arduino UNO R4 Wi-Fi

1x ЖК-дисплей 1602A (без I2C)

1x 10 кОм широкая подставка (для контрастности ЖК-дисплея)

1x 220 Ом широкая подставка (для внутреннего освещения ЖК-дисплея)

1x датчик DHT11 (температура и люфтфойхтигкейт)

1x ультрашальный датчик HC-SR04

1x релейный модуль (для насосной установки)

1x 5 В Pumpe RUNCCI-YUN Аквариумная помпа… https://www.amazon.de/dp/B0CB3QGFX2?ref=ppx_pop_mob_ap_share

1x Вассертанк

1x Batteriefach https://funduinoshop.com/diy-werkstatt/stromversorgung/batteriefaecher-und-klemmen/batteriefach-6x-aa-9v-mit-dc-stecker-mit-schalter

1 комплект кабелей ELEGOO, перемычка 40x20 см, «папа-гнездо», кабель Steckbrücken 28AWG Drahtbrücken для Arduino (набор из 3 шт.) https://amzn.eu/d/6tM0fEN

Макет и материал

3D-gedrucktes Gehäuse + Kopfstück (siehe unten)

--------------------------------------------------------------------------------------------------

3D-Druck-Empfehlungen

Гехойзе + Копфштюк:

Мит поддерж��вает пьяного

Wandstärken sind bewusst etwas dicker → Platz für Steckverbindungen или Magnete je nach Vorliebe, kann man ja im Slicer für sich einfügen

Layerhöhe: empfohlen 0,18 мм — лучший вариант, как Drucker & Geschmack

--------------------------------------------------------------------------------------------------

Электрише Веркабелунг⚡

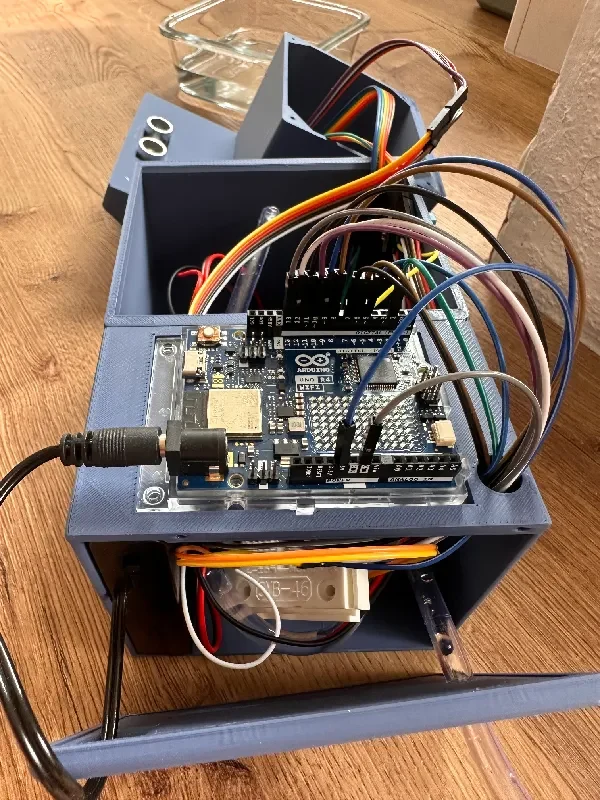

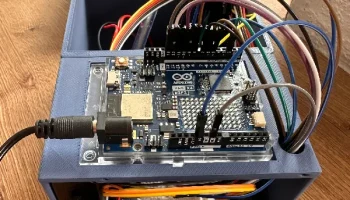

Если у Arduino нет таких разъемов 5 В и заземления, я могу использовать все драгоценности кабелей 5 В и заземления в макетной плате, где они протянуты и доставлены.

Die Kabel die zu den Digitalen Pins and den Arduino gehen, lasse ich von innen nach außen über eine kleine runde Öffnung im Gehäuse führen, sodass alles etwas geordneter ist.

Я использовал HC-SR04 и ЖК-дисплей на веркабеле, дал DHT11 и закончил реле с насосом, и это было все, что я хотел сделать с кабелем, пока он не появился, абер эс гехт:)

0. Стром

5 В от Arduino �� X Reihe от макетной платы
GND от Arduino в Y Reihe от макетной платы

1. ДХТ11:

ДАННЫЕ → D2
VCC → 5 В (X на макетной плате)
GND → GND (Y на макетной плате)

2. ХК-СР04:

ТРИГ → D6
ЭХО → D7
VCC → 5 В (X в макетной плате)
GND → GND (Y на макетной плате)

3. ЖК 1602А

Функция вывода ЖК-дисплея для Arduino
1 GND GND (Y на макетной плате)
2 VCC 5 В (X на макетной плате)
3 VO (контраст) GND более 10 кОм Широкая стойка (Y на макетной плате)
4 РС Д8
5 RW GND (Y на макетной плате)
6 Э Д9
7-10 D0-D3 Неактивно
11 Д4 Д10
12 Д5 Д11
13 Д6 Д12
14 Д7 Д13
15 светодиодов+ (Hintergrundbeleuchtung), 5 В, 220 Ом, широкая подставка (X на макетной плате)
16 светодиодов — GND (Y на макетной плате)

4. Модуль реле (5 В, для насоса):

В → D5
VCC → 5 В (X на макетной плате)
GND → GND (Y на макетной плате)

5. Пумпе (am Relais):

COM (реле) → 5 В (X на макетной плате)
НЕТ (Реле) →
