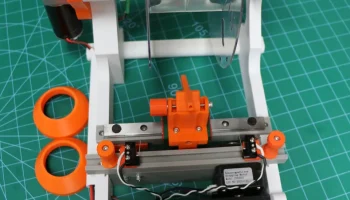

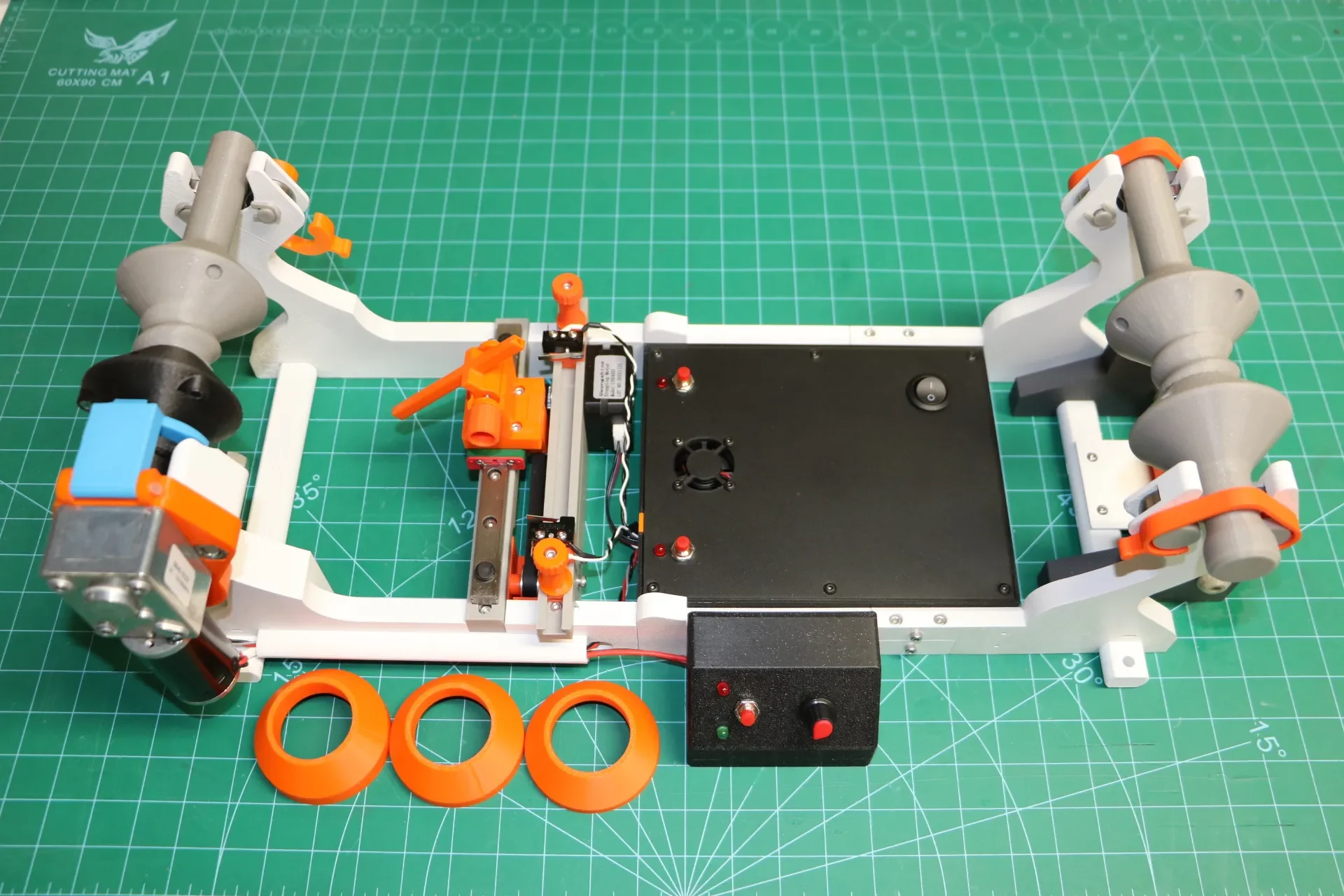

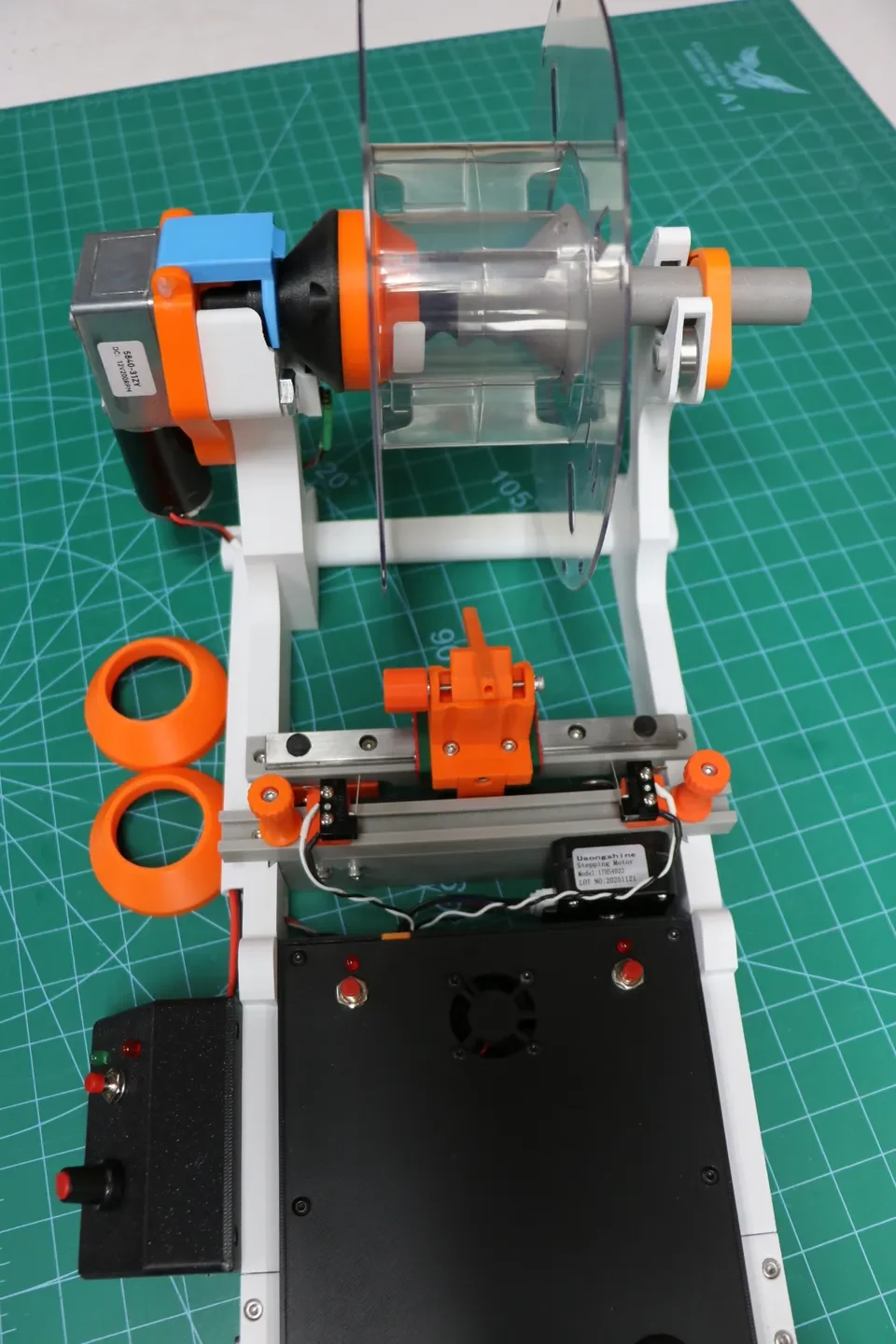

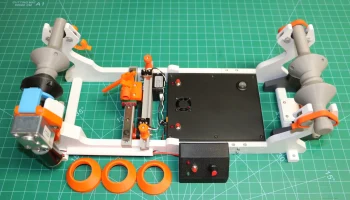

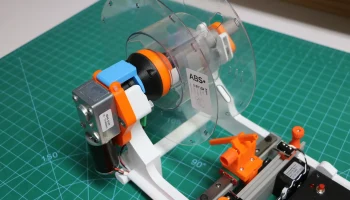

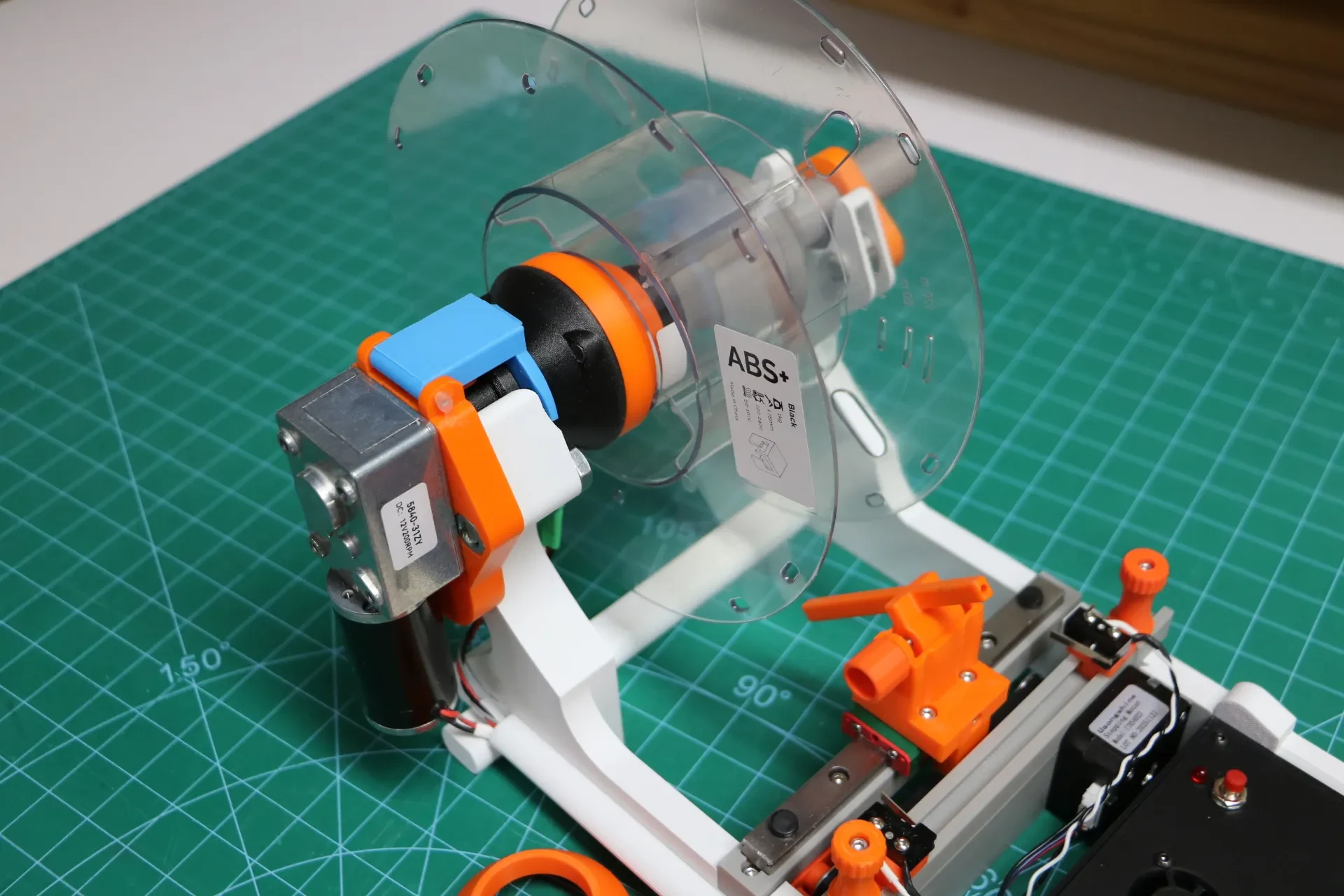

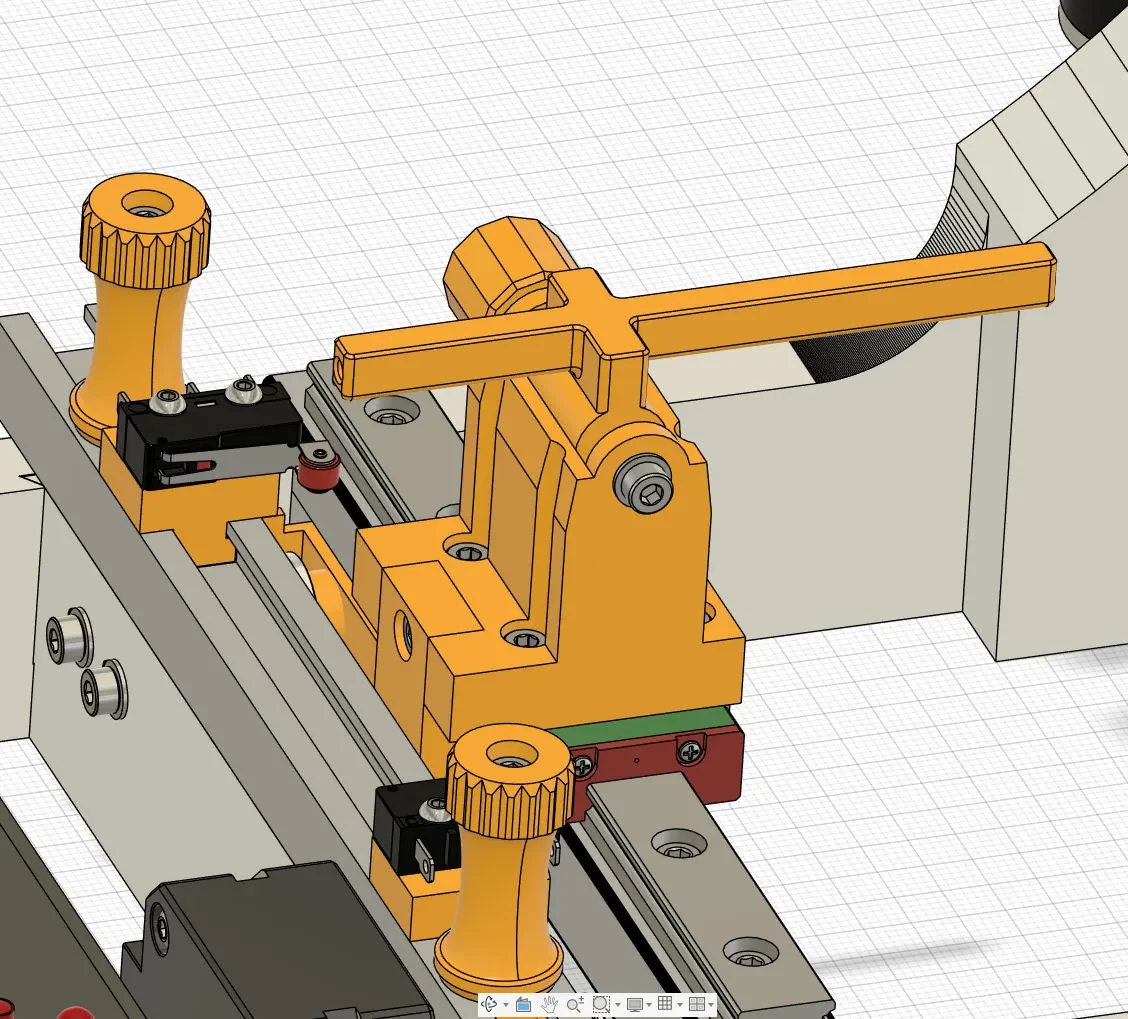

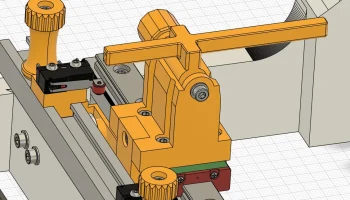

Моторизованный перемотчик нити
Благодарности
Это ремикс превосходного устройства повторной намотки, ставший возможным благодаря сотрудничеству Грегора Триршайда (механический дизайн) и Вернера Римана (кинематика, электроника и встроенное ПО). Эти ребята заслуживают всяческих похвал за этот дизайн. Спасибо Грегору и Вернеру за вашу потрясающую работу.
Обновления
В разделе «Подготовка печатных деталей перед сборк��й» я ошибочно дал указание вставить на шпиндель привода три магнита размером 5х2 мм. Это ошибка с моей стороны. Следует использовать только один магнит. Использование 3 приведет к тому, что каретка направляющей нити будет двигаться слишком быстро, и ряды нити окажутся слишком далеко друг от друга. Я прошу прощения за это. Спасибо, Грегор, за то, что указал мне на эту важную деталь.
Цели дизайна
Моя цель заключалась в том, чтобы сохранить первоначальный дизайн, но добавить в него то, что, по моему мнению, могло бы оказаться стоящим улучшением. Функциональность и производительность точно такие же, как у оригинала. Я разработал печатную плату для электронной схемы. Сама схема не изменилась, за исключением добавления разъемов и обжимных клемм для удобства. Я также изменил дизайн корпуса электроники, чтобы сделать его более компактным и удобным для печати. Наконец, я внес несколько небольших изменений в оригинальные детали, чтобы приспособить их к новому корпусу или облегчить их печать и/или сборку.
Примечание о печатных деталях
Для изготовления этой машины подойдут многие типы нитей: PLA, PETG, ABS или ASA — хороший выбор. Я позаботился о том, чтобы все модифицированные детали можно было печатать на столе размером 250 мм, то есть на большинстве принтеров. Независимо от того, какой тип нити вы выберете, я не рекомендую использовать несколько разных типов нити, поскольку разные материалы имеют коэффициенты усадки и могут не совпадать друг с другом должным образом после печати.
Чтобы гарантировать прочность деталей, я рекомендую печатать с заполнением 40%, 4 стенками, 5 сплошными верхним и нижним слоями. Для достижения наилучших эстетических результатов рекомендуется также использовать сопло 0,4 мм и высоту слоя 0,2 мм. Для правильной печати многих деталей потребуются опоры.
Закупка материалов
Ссылки на поставщиков предоставляются только для наиболее важных компонентов в следующих спецификациях. Ссылки на основные аппаратные компоненты могут предоставляться, а могут и не предоставляться, поскольку некоторые из них продаются только наборами разных размеров. Однако большинство из них можно найти на Amazon, AliExpress и других поставщиках.
Также обратите внимание, что ссылки указывают на Amazon в Канаде и предназначены только для справки. Они не являются гарантией лучшей цены или доступности.
Спецификация — оборудование
КОЛ-ВО
ОПИСАНИЕ
ПОСМОТРЕТЬ
1
ЛИНЕЙНЫЙ РЕЛЬС MGN12H — 150 мм
1
ШКИВ GT2 С 20 ЗУБАМИ, ШИРИНА 6 мм, ОТВЕРСТИЕ 5 мм
1
НАПРАВЛЯЮЩИЙ ШКИВ GT2 С 20 ЗУБАМИ, ШИРИНА 6 мм, ОТВЕРСТИЕ 5 мм
Петля или длина 240 мм
ЗУБЧАТЫЙ РЕМЕНЬ GT2 6 мм
1
M5x20 БХКС
6
ПОДШИПНИКИ 608-2RS
2

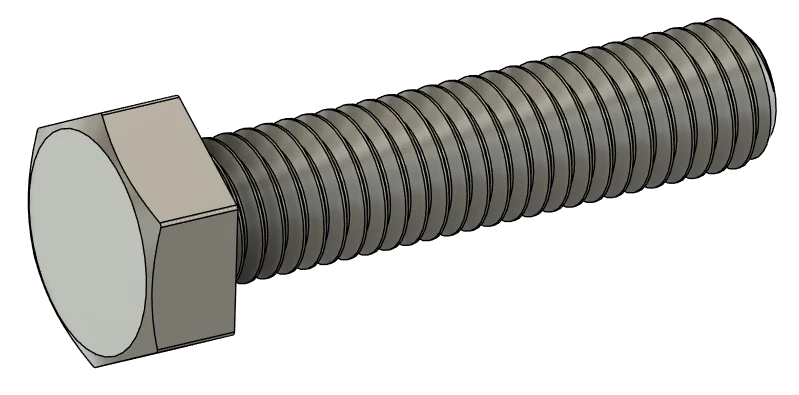

ВИНТЫ M8X35 С шестигранной головкой
2
ШЕСТИГРАННЫЕ ГАЙКИ M8
4
M4X12 БХКС
2
НЕОДИМОВЫЕ ДИСКОВЫЕ МАГНИТЫ 8X4 мм
1
НЕОДИМОВЫЙ ДИСКОВЫЙ МАГНИТ 5X2 мм
6
M3X6 БХКС
5
M3X8 БХКС
4
M3X12 БХКС
4
M3X16 БХКС
4
М3Х6 СХС
9
М3Х8 СХС
6
М3Х10 ШКС
7
M3X12 ШКС
6
M3X16 ШКС
4
M3X20 ШКС
2
М3Х30 СХС
1
M3X45 SHCS (с полной резьбой)
9
КВАДРАТНЫЕ ГАЙКИ M3
5
ШЕСТИГРАННЫЕ ГАЙКИ M3
1
НЕЙЛОНОВЫЕ КОНТРГАЙКИ M3 ШЕСТИГРАННЫЕ
31
M3x4x5mm ЛАТУННЫЕ ТЕРМОУСТАНОВКИ
4
ПЛОСКИЕ ШАЙБЫ M3
4
М2.5Х5 БХКС
4
M2.5X10 БХКС
Спецификация — электроника
КОЛ-ВО
ОПИСАНИЕ
ПОСМОТРЕТЬ
1

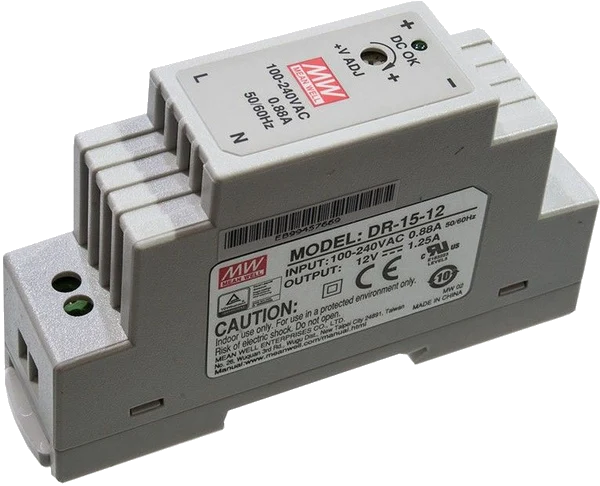

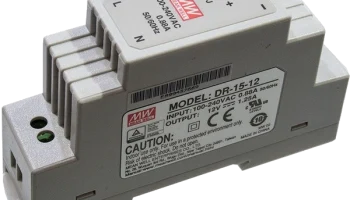

БЛОК ПИТАНИЯ MEAN WELL DR-15-12 12В 1,25А
1
ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА 12 В, 200 ОБ/МИН, КОРОБКА ПЕРЕДАЧ, ВАЛ 8 мм
1
УПРАВЛЕНИЕ СКОРОСТЬЮ ДВИГАТЕЛЯ постоянного тока с ШИМ
1
17HS4023 NEMA17 ШАГОВЫЙ ДВИГАТЕЛЬ 12 В
1
KY-003 A3144 МОДУЛЬ ДАТЧИКА ХОЛЛА
1
3010 ВЕНТИЛЯТОР 24 В
1

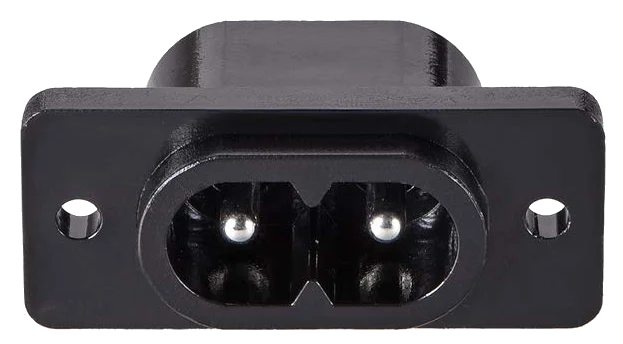

РОЗЕТКА ПЕРЕМЕННОГО ТОКА C8 ДЛЯ КРЕПЛЕНИЯ НА ПАНЕЛИ
1
ШНУР ПИТАНИЯ C8 (СЕВЕРНАЯ АМЕРИКА)
1
ШНУР ПИТАНИЯ C8 (ЕВРОПА)
2
WAGO 221-415 5-КОНТАКТНЫЕ РЫЧАГОВЫЕ РАЗЪЕМЫ
1

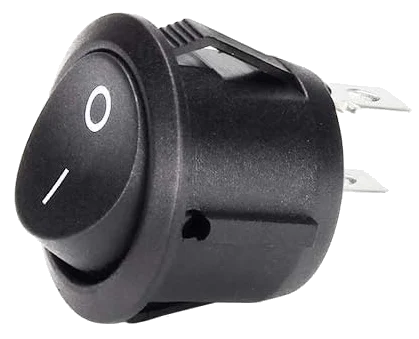

МИНИ-ПЕРЕКЛЮЧАТЕЛЬ SPST 20 мм
3

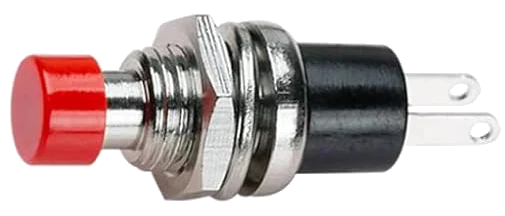

С
