Гладкая коробка MKS Robin Lite Octoprint
Привет всем,

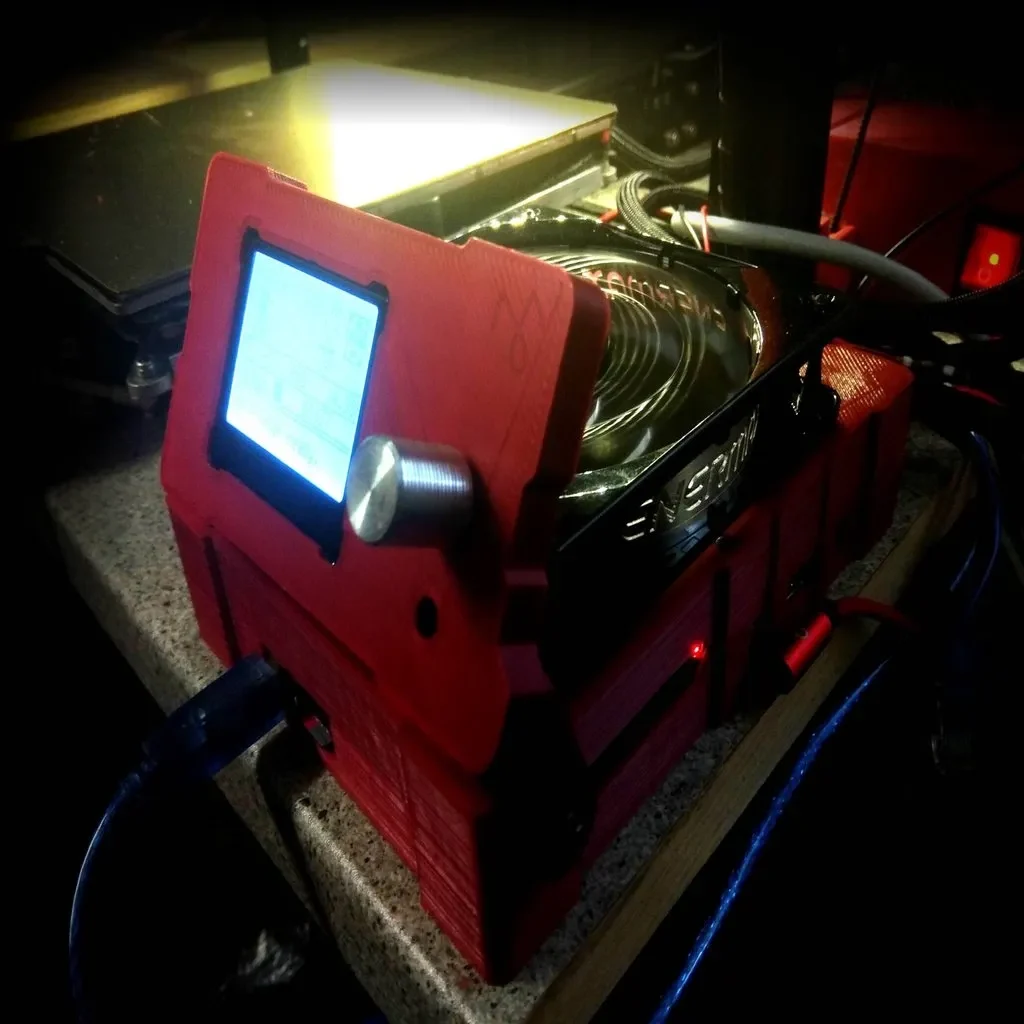

После нескольких месяцев тестирования MKS Robin Lite (32-битная плата) на одном из моих принтеров я нашел решение, которое не нужно было менять. Итак, пришло время спроектировать удобный кейс, в котором будут надежно храниться все платы системы. После нескольких итераций я оправдал большинство ожиданий: хорошее охлаждение, организация проводов/кабелей, компактный размер, прочность, управление входами/выходами, регулируемый экран (2 варианта), бесшумность, эстетика.

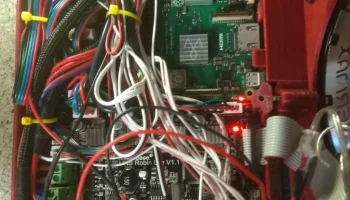

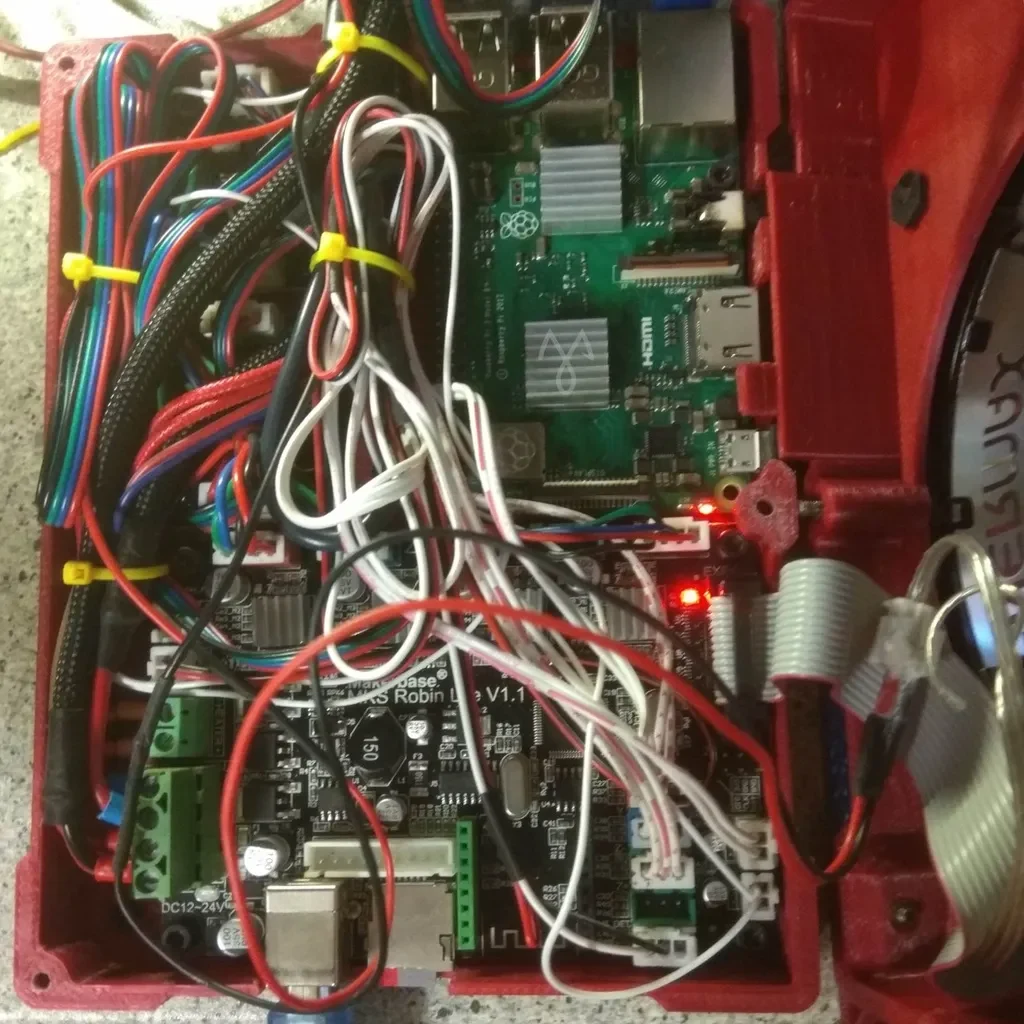

Эта штука является хорошим домом для этого оборудования:
1 материнская плата MKS Robin Lite
1x дисплей MKS Mini 12864
1x Raspberry Pi размера B (рекомендуется 3B+)
2x сглаживателя MKS TL
1x 120-мм бесшумный вентилятор для ПК
Требуемое оборудование:
4 стяжки шириной 2 мм для укладки кабелей
1 пластиковый винт M3x20 мм для коробки
4 силиконовых резиновых амортизатора для вентилятора ПК (можно заменить стандартными винтами вентилятора)
Чтобы закрепить доски:
16 винтов М3х6 мм (предпочтительно винты для пластика)
Опции:
A/ Базовое крепление с регулируемым экраном:
3 винта M3 (тип зависит от основного материала) для коробки
1 пластиковый винт DIN912 M3x20 мм для экрана
2 нейлоновые шайбы M3 (или любые другие) для экрана
1 бронзовая вставка M3x4,2*6 мм (OD-L) (может быть заменена гайкой NylStop с винтом M3 +5 мм) для экрана, вставьте вставку с помощью винта, затем установите экран.
Крепление профиля B/2020 со снятым экраном:
2x DIN 912 M4x10мм для коробки
2x DIN 912 M4*20мм для экрана
4 гайки M4 для коробки и отдельного экрана
Предупреждения:
Если вы не используете пластиковые винты для крышки коробки, постучите по монтажным отверстиям, чтобы вставить винты с резьбой.
для правильной работы держателя экрана, установленного на коробке, требовались шайбы. Один на голов��е винта, другой между коробкой и держателем экрана. Если вы не используете шайбы, вы столкнетесь с множеством проблем: винт может застрять в пластике, винт может ослабнуть, может быть трудно установить правильное положение или экран может упасть.
Я также сделал крышку блока питания для того же принтера: https://www.thingiverse.com/thing:3998050
Настройки печати
Принтер:
Реп��п
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
любой
Заполнение:
100%
Нить:
Пласти Младец ПЛА
Жемчужно-красный
Примечания:
Равнинных мест не так много. Я рекомендую печатать со 100% заполнением и 4 периметрами, чтобы придать бокам и кронштейну максимальную прочность. Эта коробка рассчитана на длительный срок службы, не экономьте на пластике, иначе вы можете получить слабый корпус.
Исключением является отдельный отдельный экран, на котором можно печатать как минимум с 3 периметрами и низким заполнением.
