ESP8266 Ремикс витринного шкафа Matrix

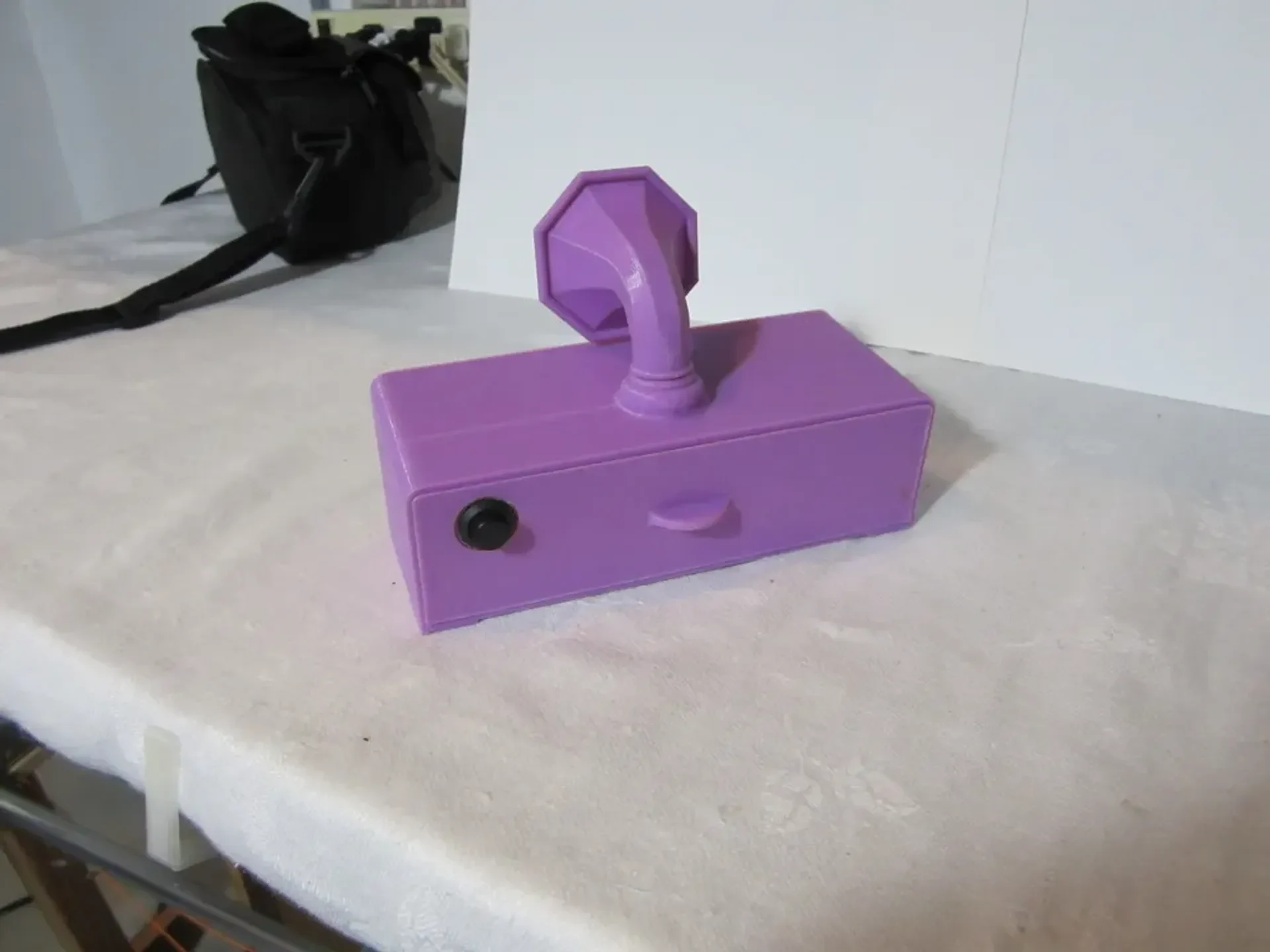

Я хотел использовать эту замечательную штуку от wabbitguy, чтобы сделать витрину для отображения прокручиваемых сообщений Wi-Fi. Я изменил это, включив зуммер для объявления о новом сообщении или просто для раздражения. Пассивный зуммер встраивается в основание звукового сигнала и подключается к модулю nodemcu.

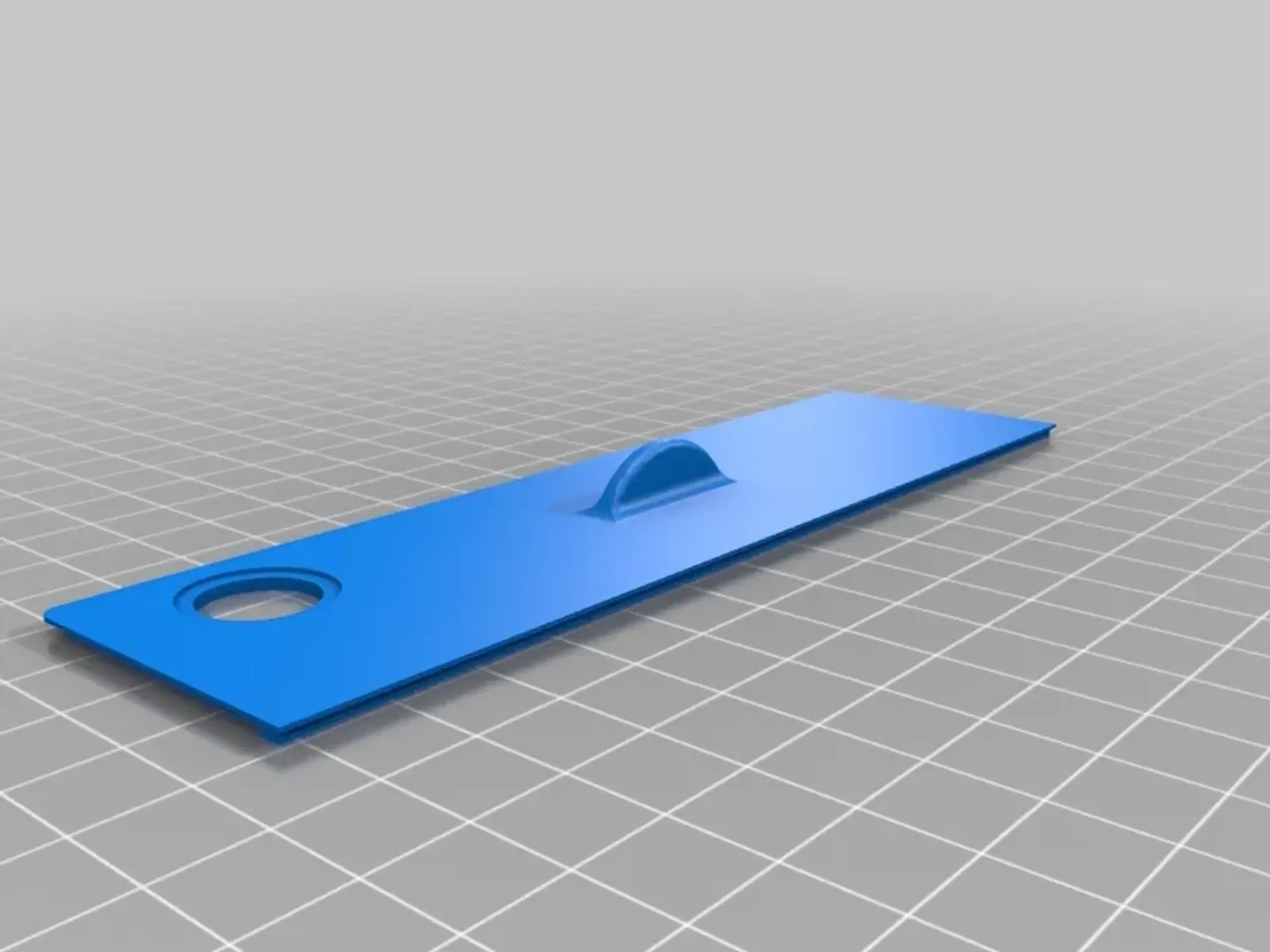

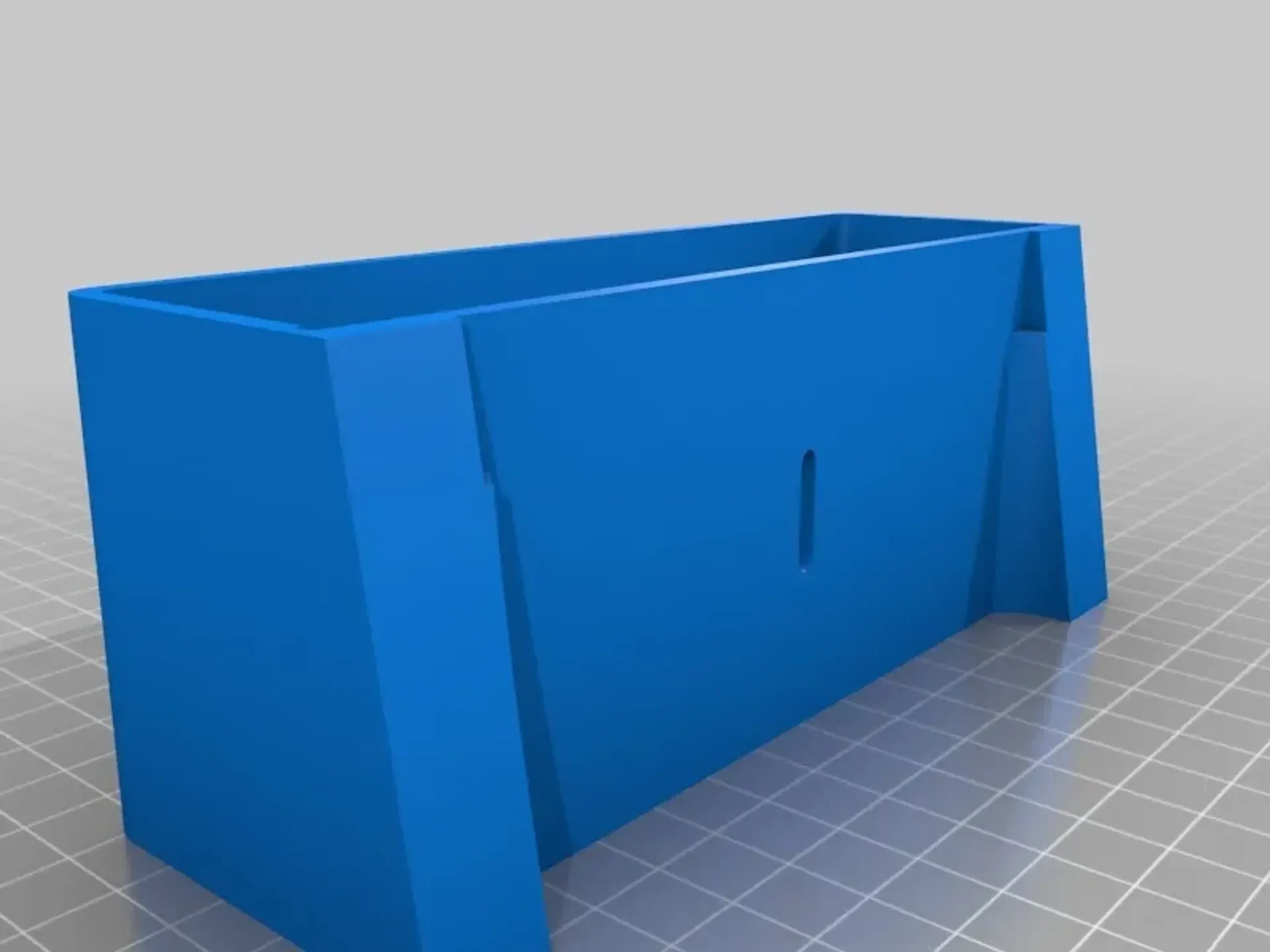

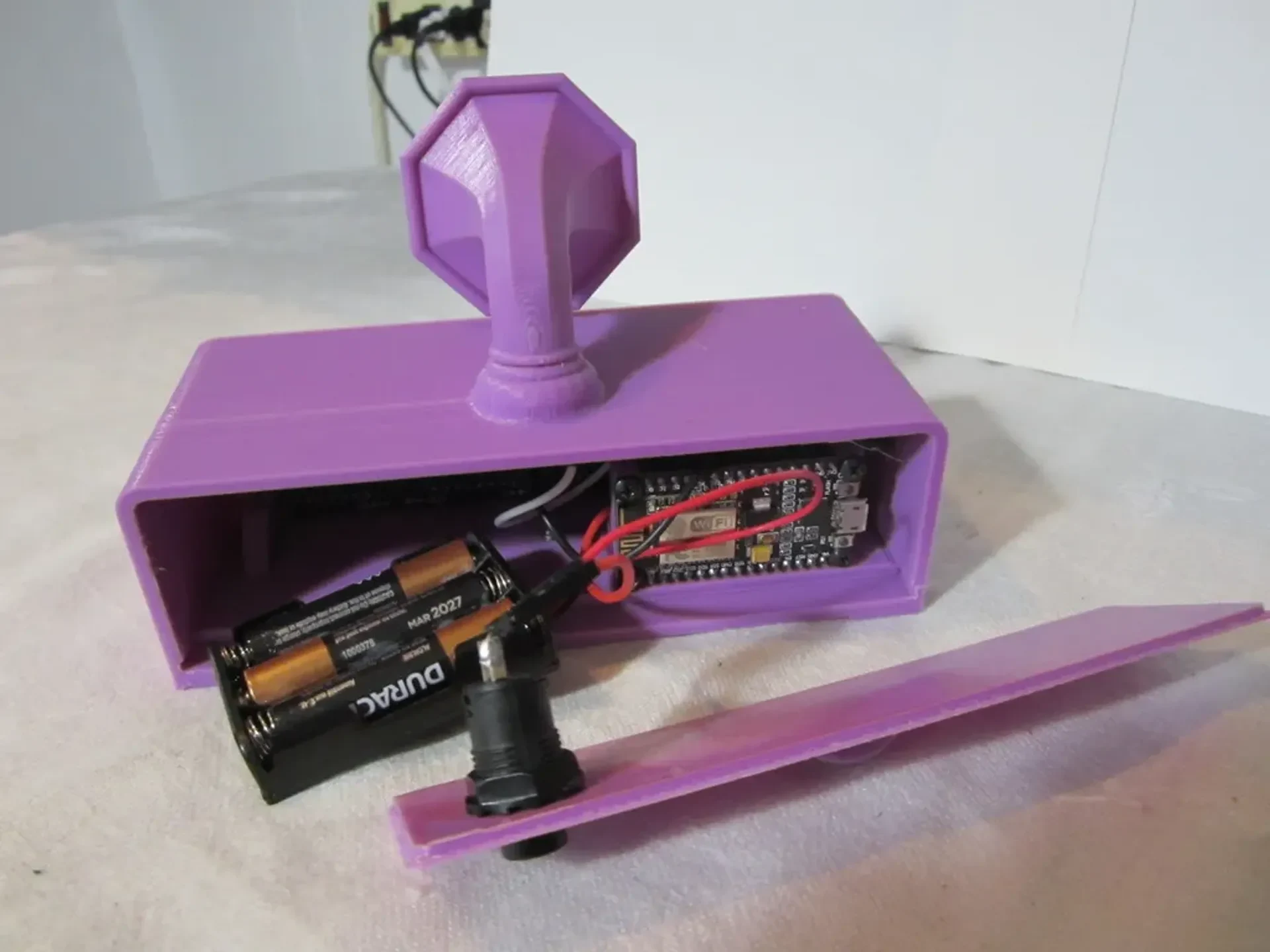

Я модифицировал заднюю крышку, чтобы она вставлялась в корпус без винтов. Я также удалил выступы задних винтов на корпусе, так как у меня были проблемы со вставкой крепления в корпус со всеми компонентами, установленными на креплении. Я также добавил отверстие диаметром 12,7 мм для установки кнопки-защелки для включения и выключения.

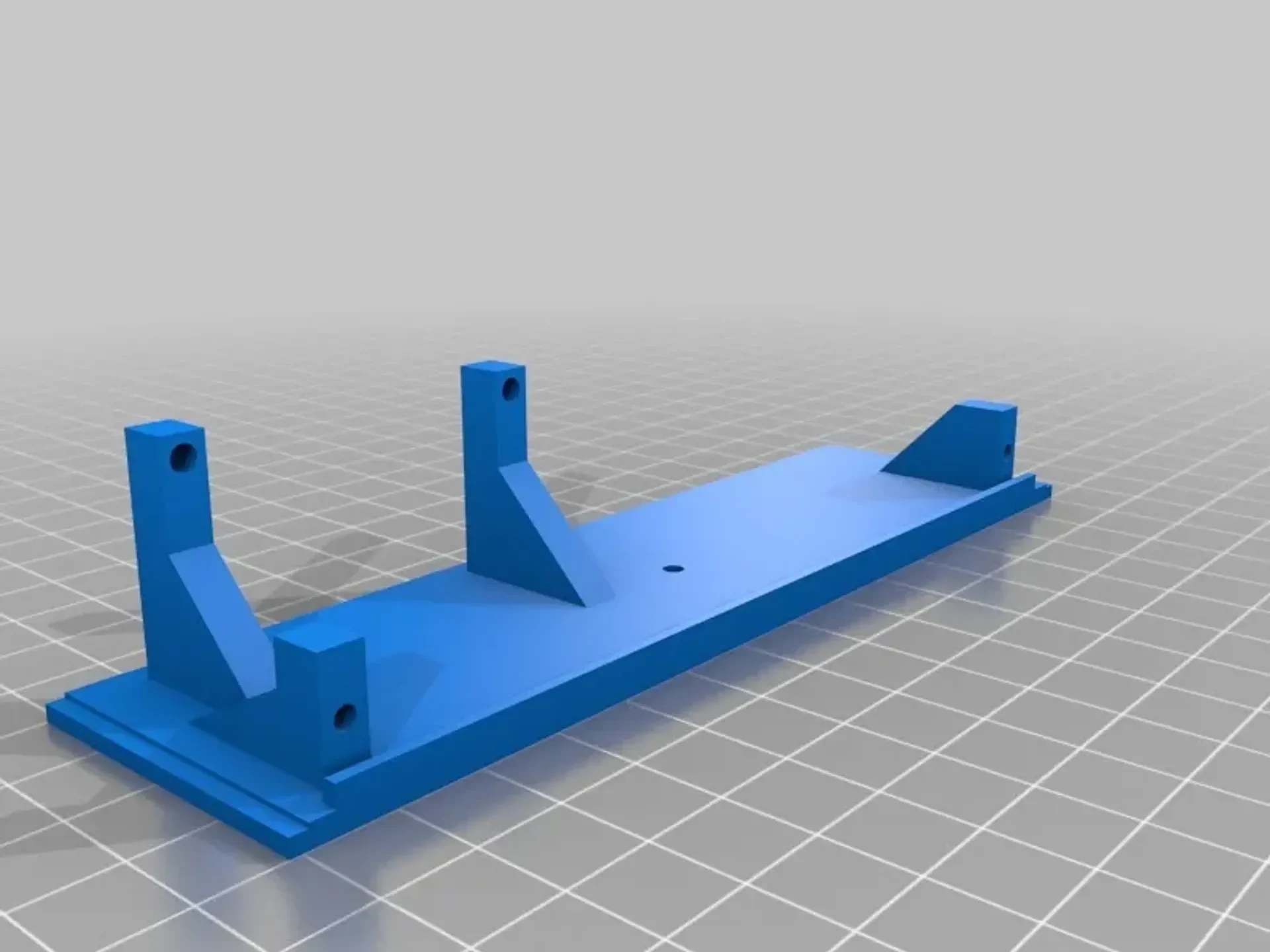

Я также немного изменил крепление, так как испортил свой модуль MAX7219, пытаясь вкрутить его в оригинальное крепление (полностью моя вина). Эта модификация позволяет просто установить модуль в слот спереди без каких-либо винтов. Как и в оригинале, винт снизу крепит крепление к корпусу. Еще мне пришлось зеркально отзеркалить монтировку, чтобы установить нодемку на другую сторону, что мне было удобнее. Достаточно легко снова повернуть назад.
Кусок тонкого белого листа полистирола действует как разрядник светодиода.
Я использовал только опоры для рога, так как у него странная форма, и я не был уверен, что получится.

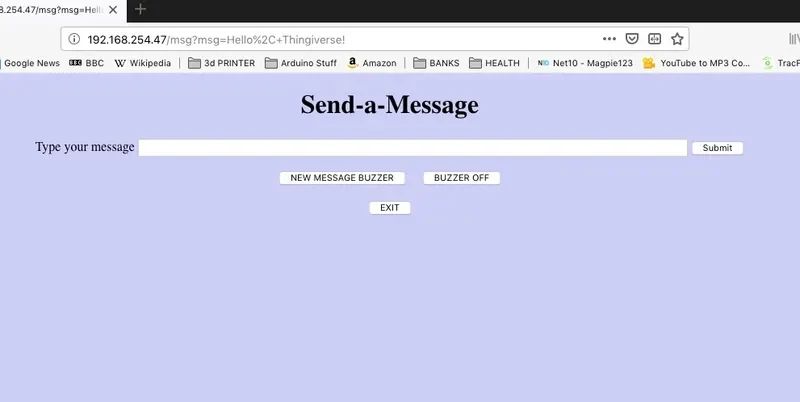

Мне потребовалось некоторое время, чтобы заставить зуммер работать с эскизом, и в итоге у меня получилось несколько кнопок для страницы веб-сервера, которые я не планировал. Не элегантно, но это сработало для меня после многих разочаровывающих дней возни с кодом (все еще относительно новым для Arduino). Скетч представляет собой комбинацию множества разных битов из многих других источников и примеров библиотек, а также одного или двух моих собственных битов. Все достаточно легко найти в Интернете. Я ни в малейшей степени не претендую на право собственности. Я буду рад отправить его всем, кто попросит.

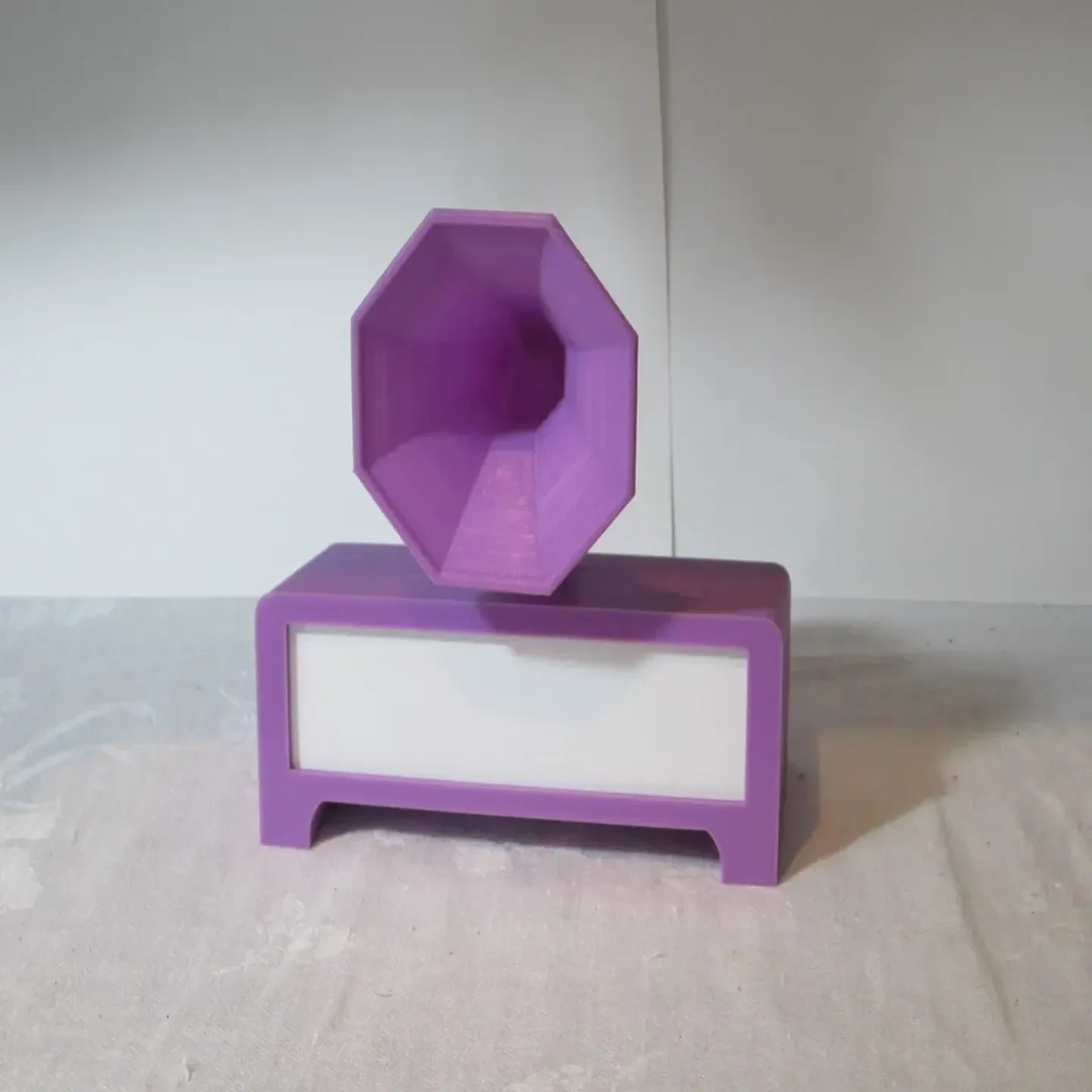

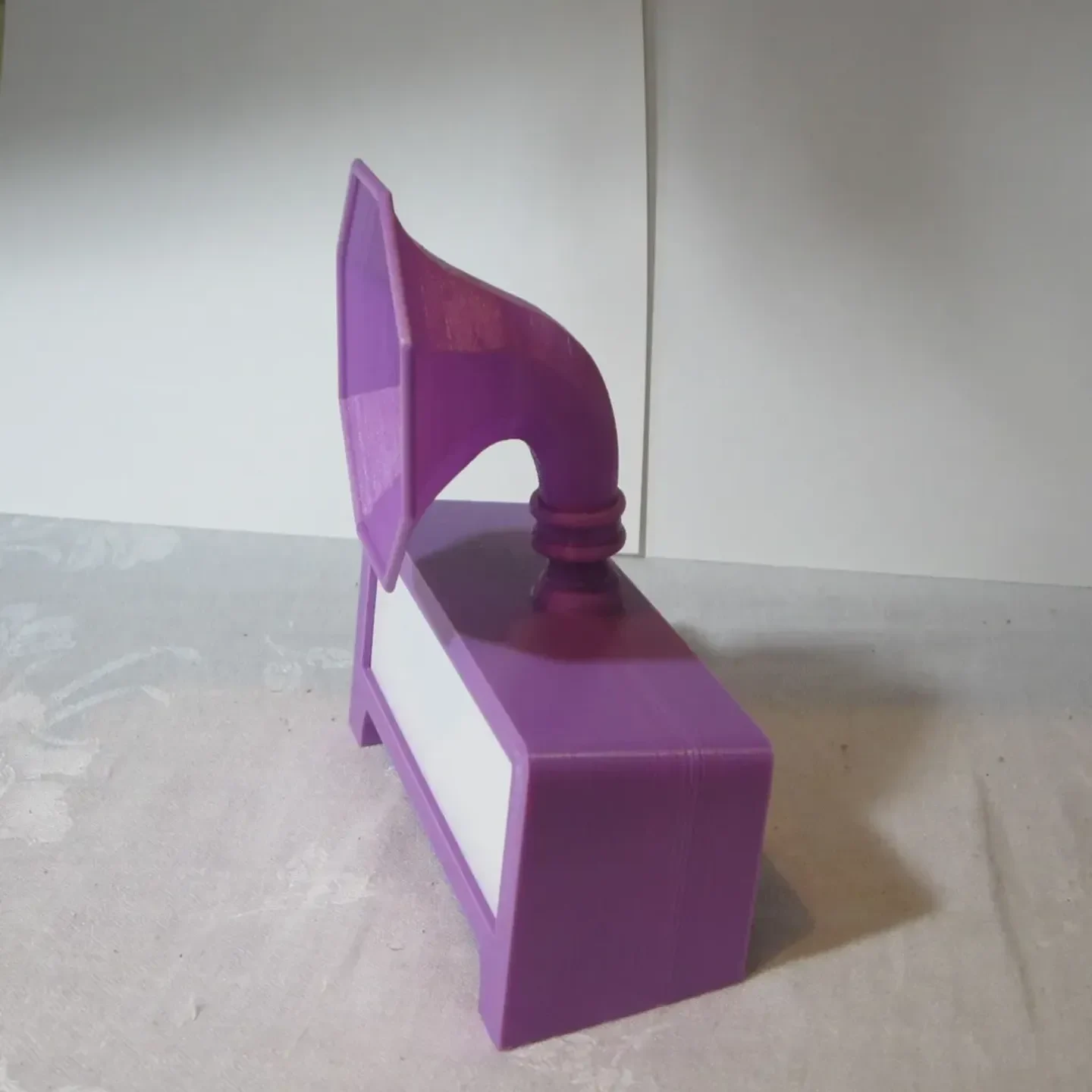

Вот видео финального проекта — https://youtu.be/nZ9SdPsexlA
ОБНОВЛЕНИЕ: я заменил исходный звуковой сигнал на немного лучший, а также добавил звуковой сигнал в 1,5 раза большего размера, который, я надеюсь, увеличит громкость зуммера (на момент этого обновления он еще не распечатан).

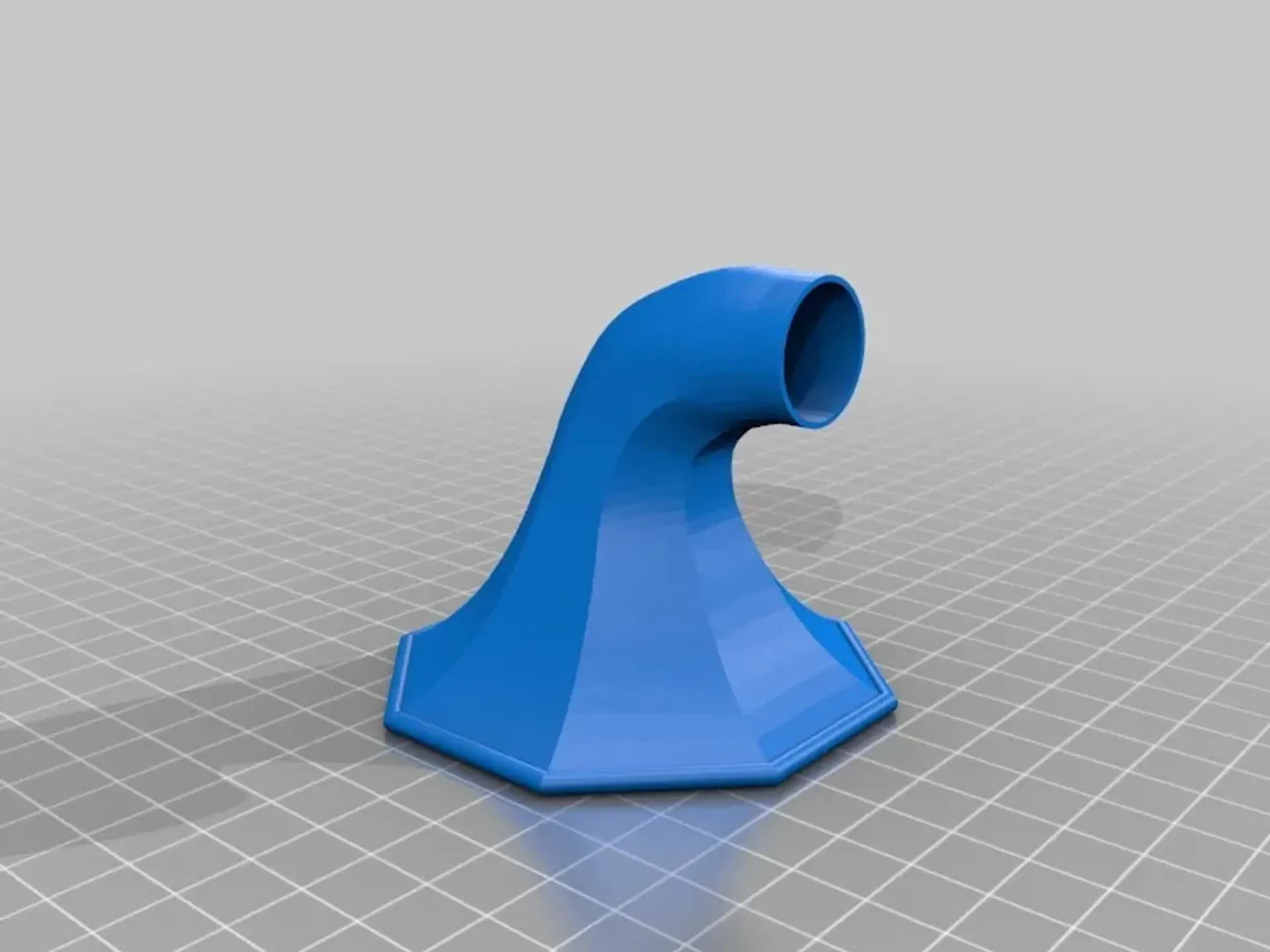

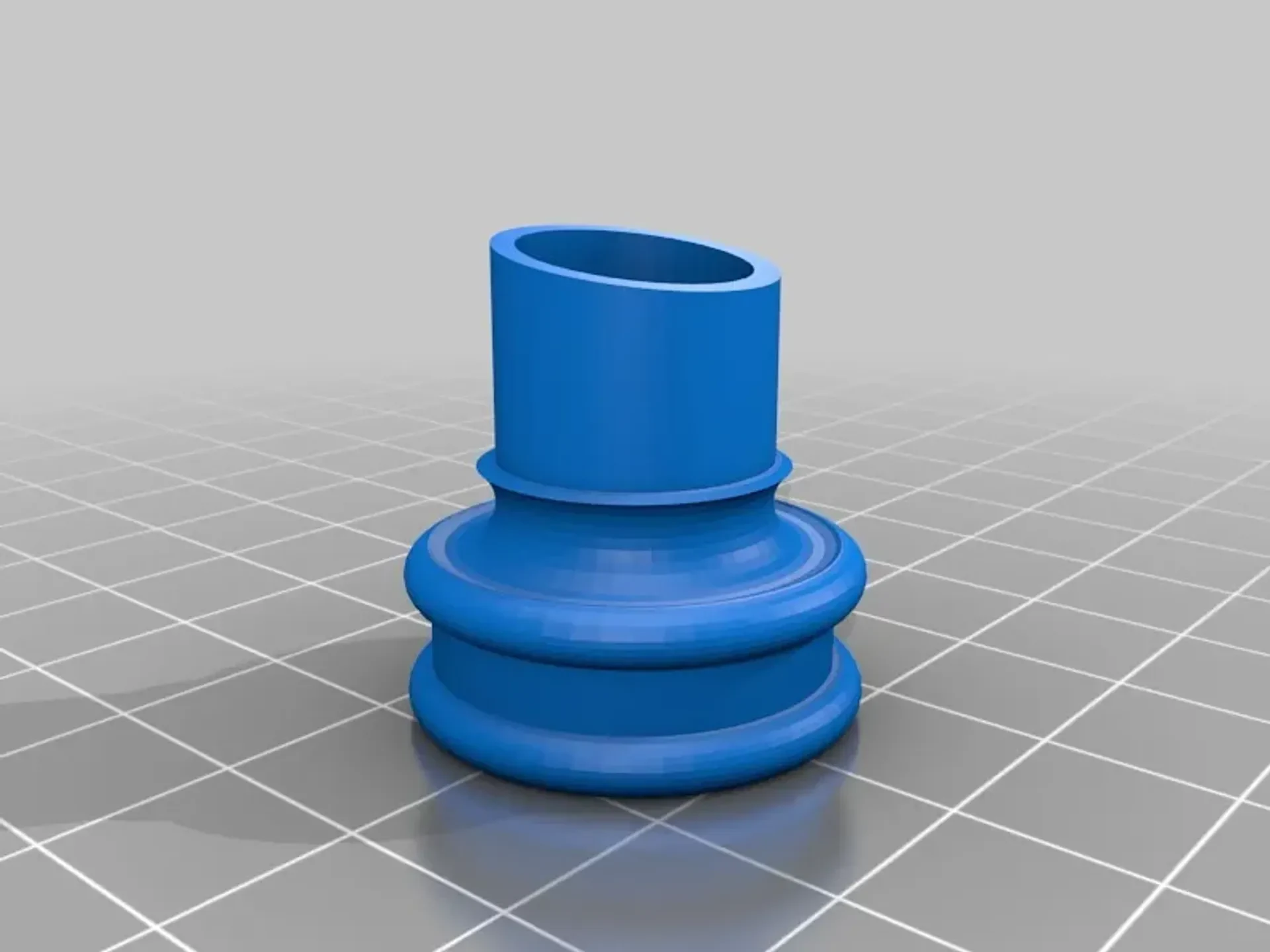

ОБНОВЛЕНИЕ 2: Рожок 2 был слишком толстым (я просто масштабировал исходный), и мне было сложно правильно установить опоры, поэтому я сделал третий рог из двух частей. Все еще использую опоры для основного рупора, но печать становится намного чище. Сопловая часть рупора не нуждается в опорах. Более тонкие стенки должны еще больше увеличить громкость зуммера.
Не знаю, почему некоторые изображения не отображаются, но все файлы загружаются корректно.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 5
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,15
Нить:
любая НОАК
Категория: Электроника
