BinaryCNC

BinaryCNC — куплен только лазер, остальное в мастерской и на свалке оргтехники!
Цилиндрические валы, подшипники LM8UU и шаговые двигатели извлечены из старых копировальных аппаратов.
В мастерской находим плату управления шилами Arduino CNC (у меня две ;-) и шпильки с резьбой.

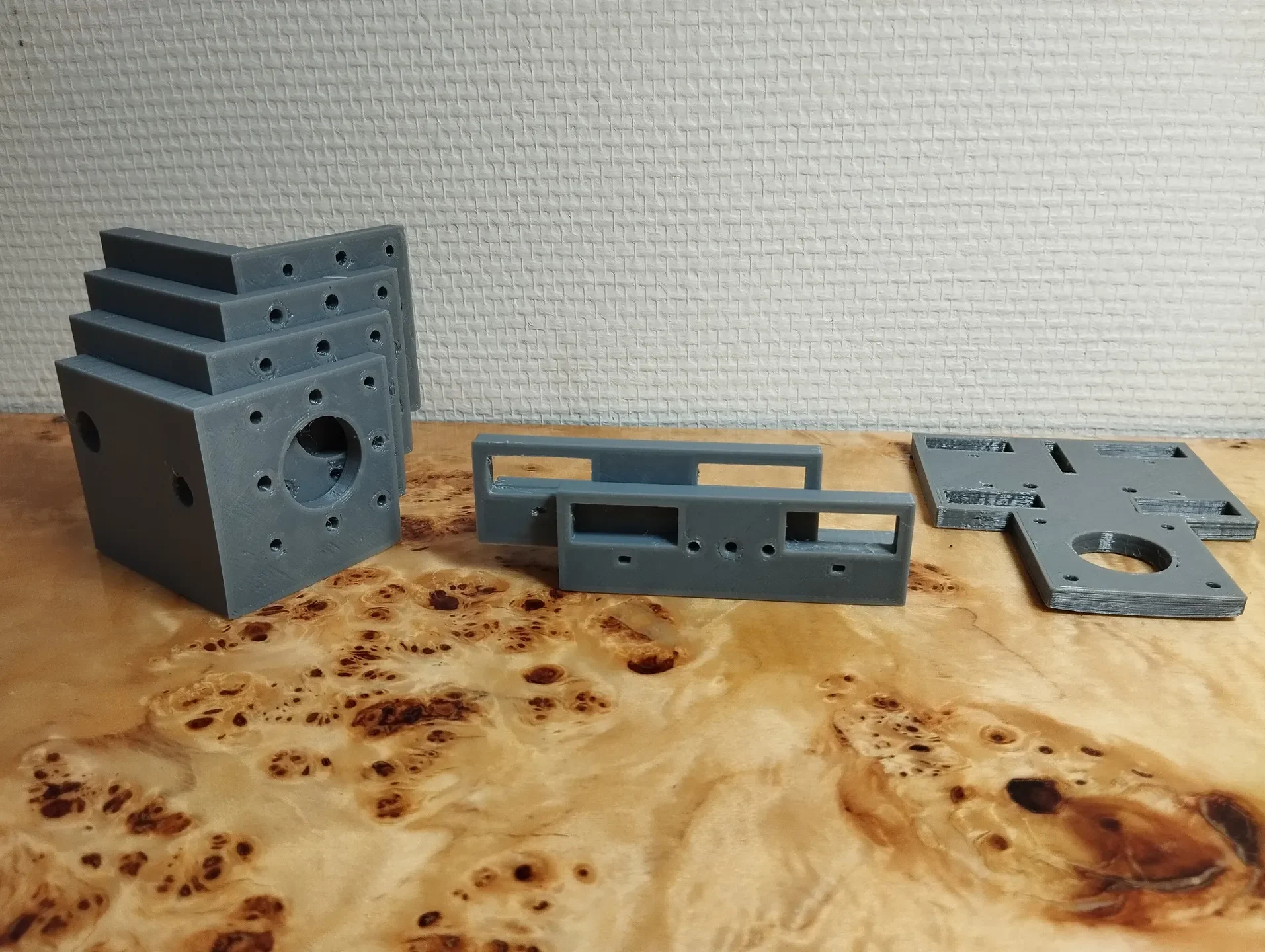

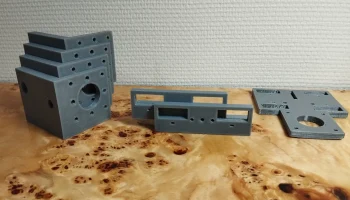

Вам нужно напечатать одну часть головы, две оси Y и 4 — X, отсюда и название — Binary!
Да, дать вторую жизнь компонентам старой техники — идея далеко не новая.
Я просто разработал максимально упрощенную конструкцию.
Но даже если купить все, с лазером на 30 Вт это будет в два раза дешевле, чем система с AliExpress.
Многие любят что-то строить в новогодние праздники, поэтому я все сделал заранее, чтобы вы успели купить комплектующие.
С Рождеством!

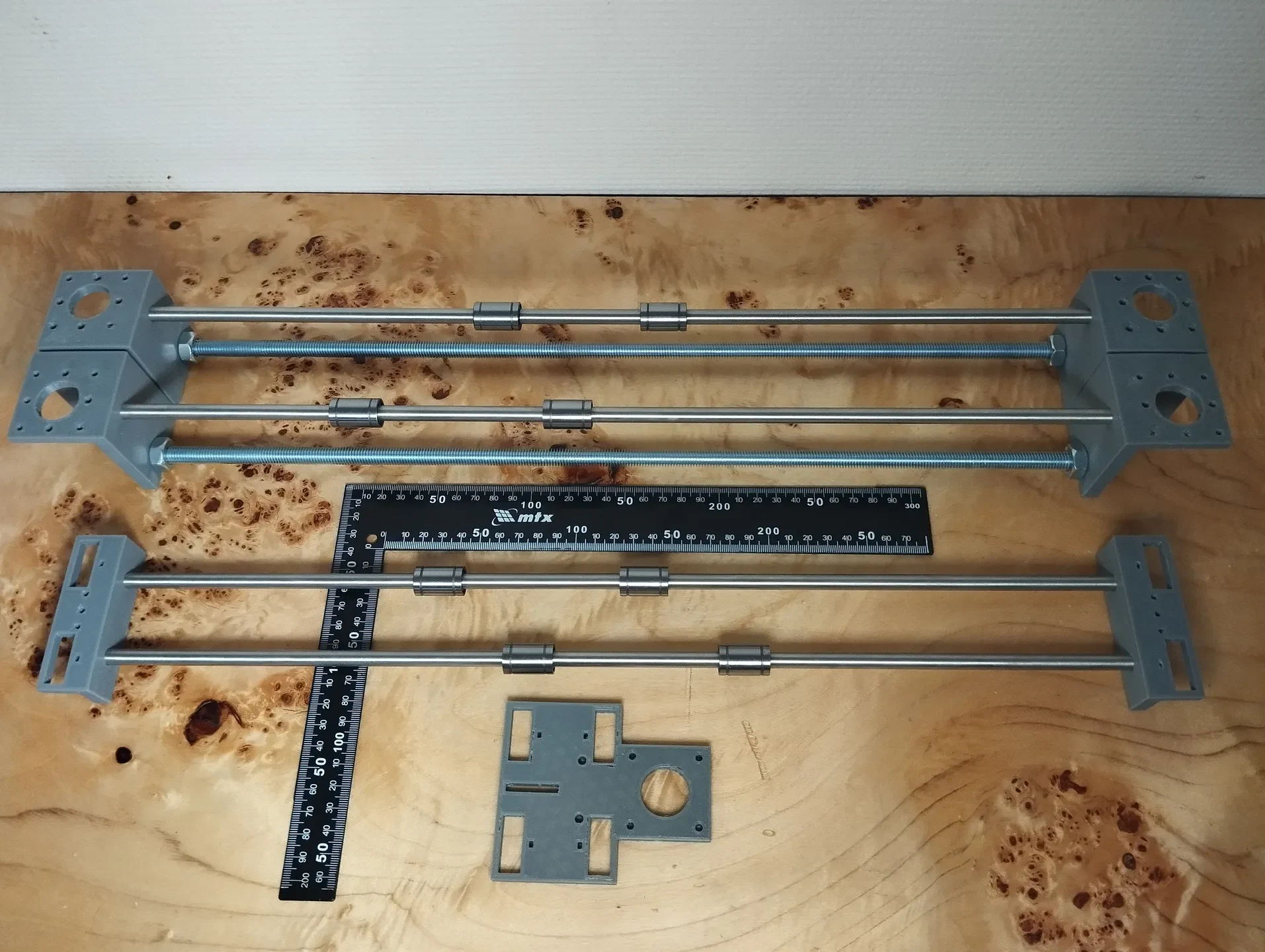

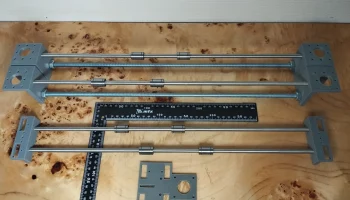

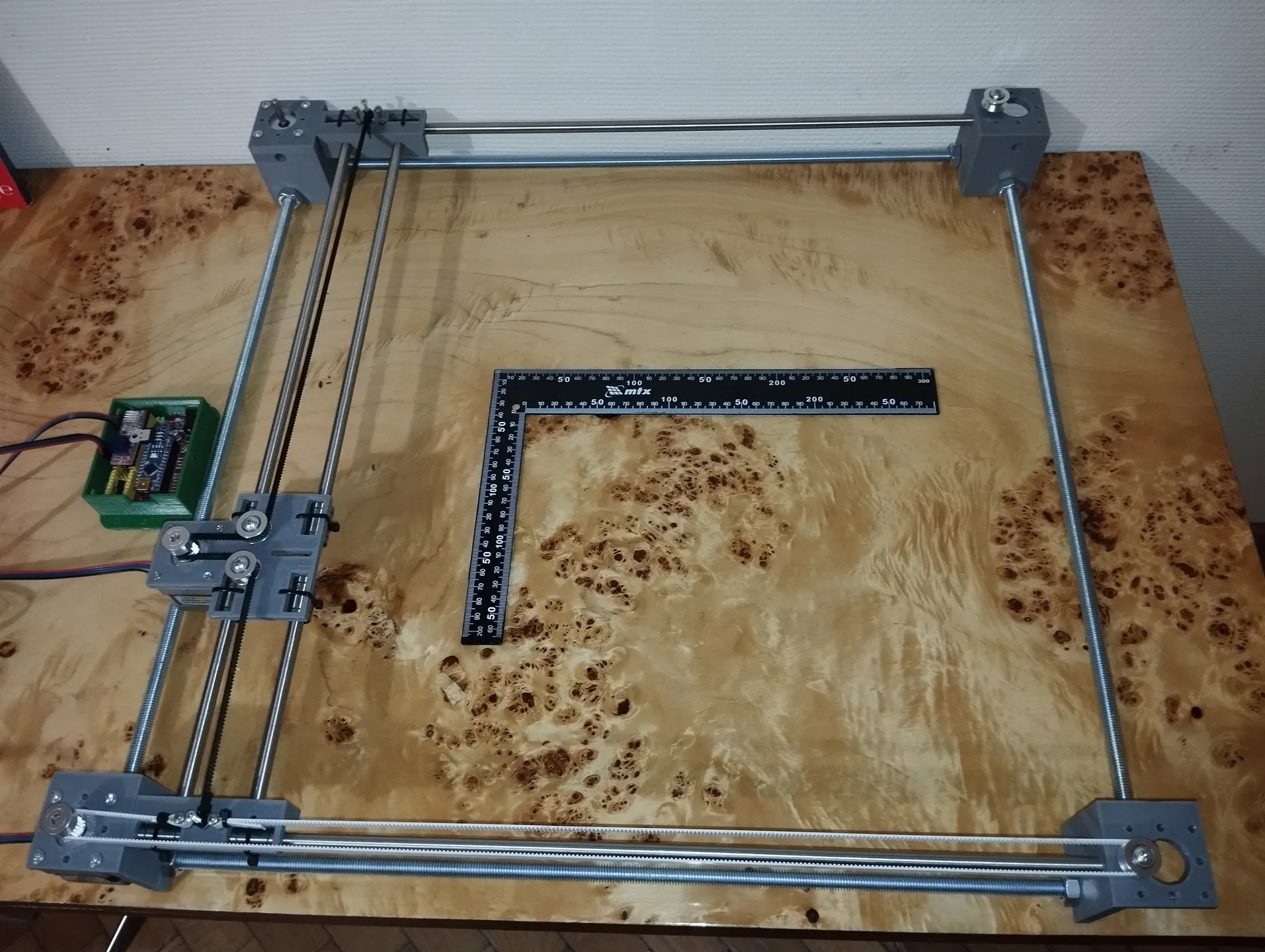

Для устройства с рабочим полем 40х40 сантиметров понадобятся валы следующих размеров:
Цилиндрические направляющие 4x50 см.
Шпильки с резьбой M10 2x52 см.
Шпильки с резьбой М10 2x50 см.

Кроме того, вам необходимо:
3x NEMA-17 высотой 34 мм (не более)
3 звездочки GT2 20T
4 подшипника GT2 20T
3 метра ремня ГРМ GT2 6мм.

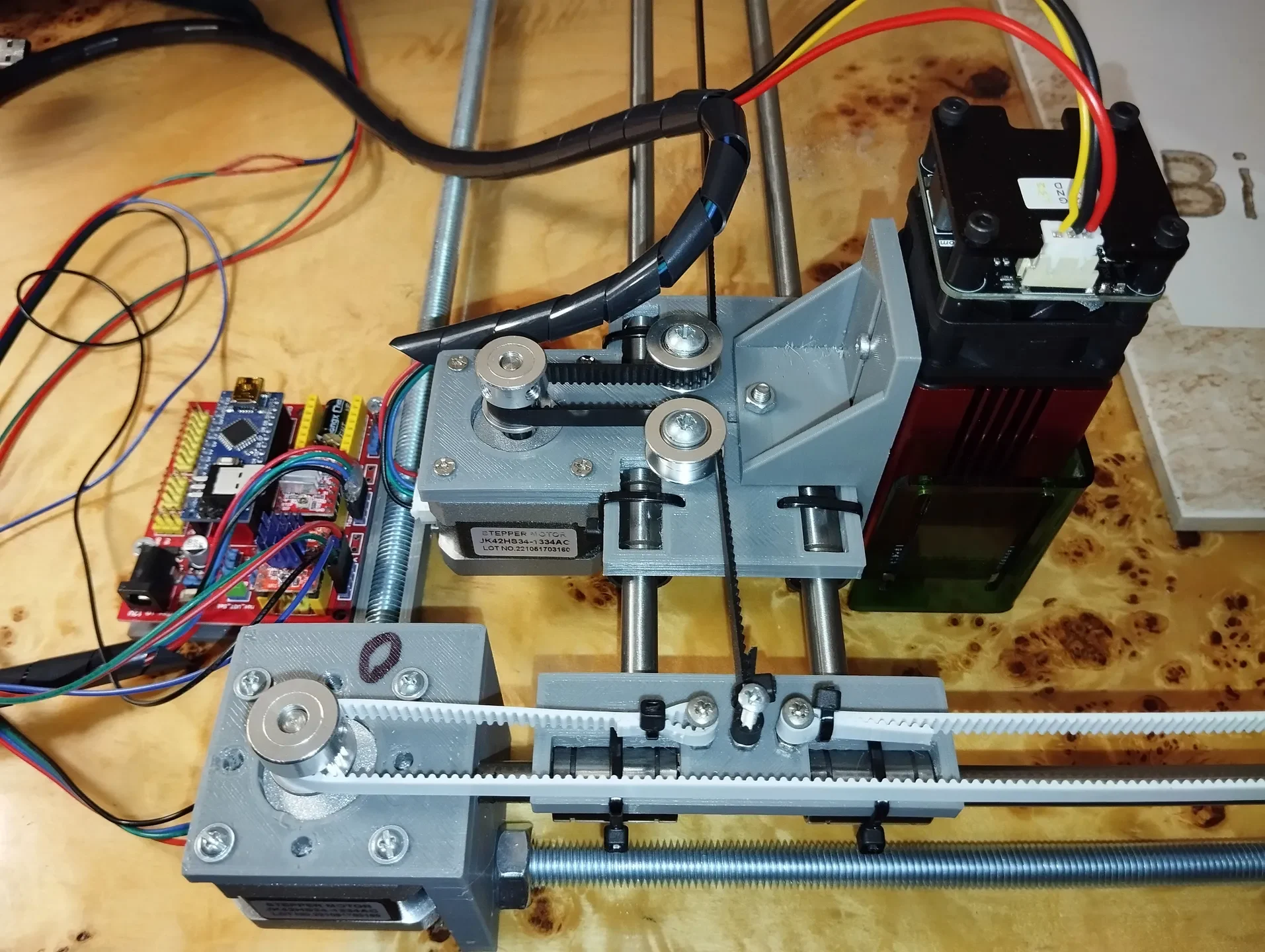

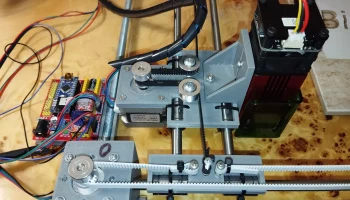

Arduino Nano(Uno) и CNC Shield для него или RAMPS+Arduino Mega
Лазерный модуль — мощность в соответствии с вашими потребностями
Блок питания 12 Вольт, 30 Вт + мощность лазера.

Застежка:
16 гаек М10
12 винтов M3 длиной 10 мм.
6 винтов М3 длиной 20 мм с гайками
5 винтов М4 длиной 20 мм с гайками.
12 стяжек шириной 2,5 мм.

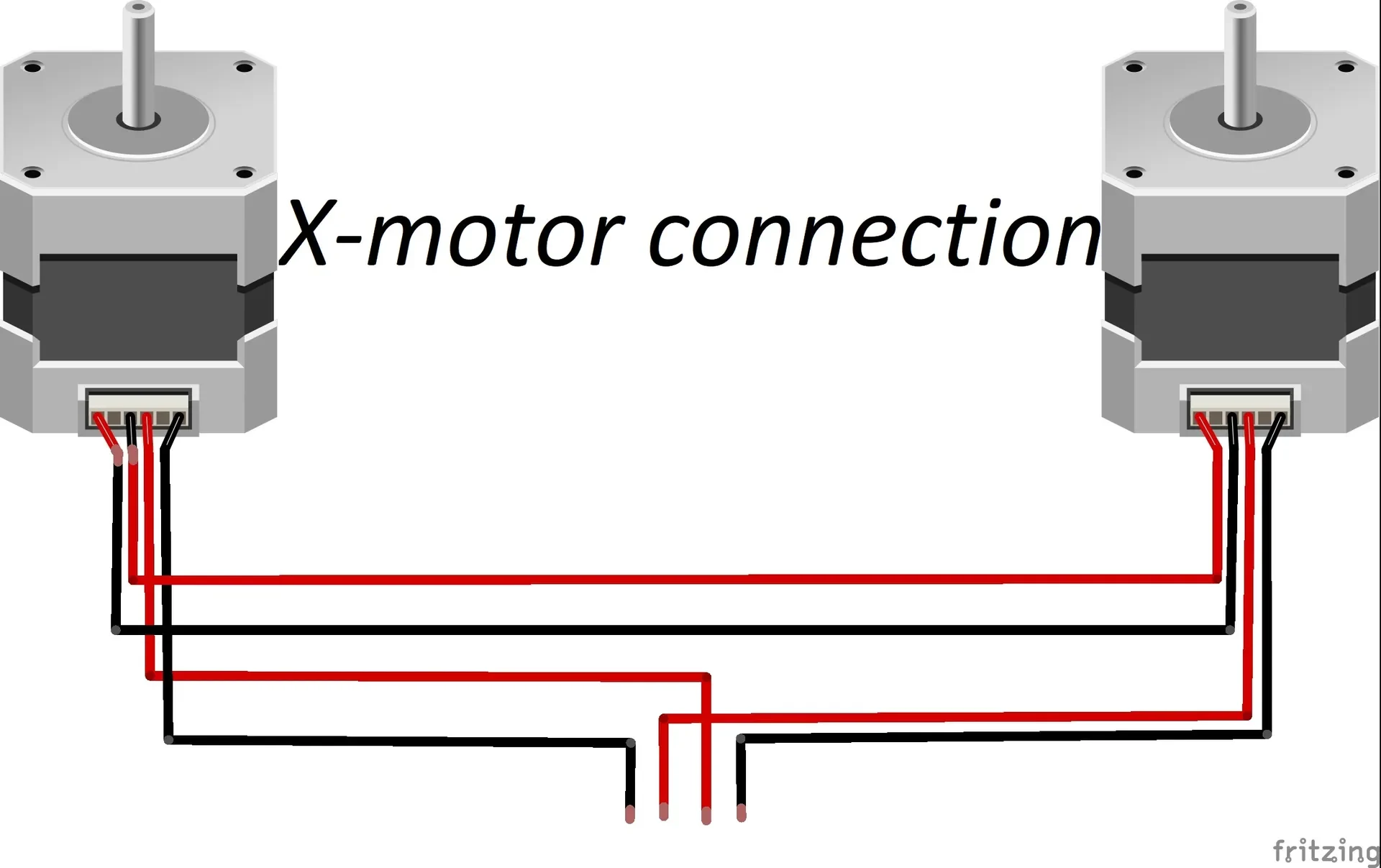

ВНИМАНИЕ! Перед установкой ремней оси X (белых) убедитесь, что шаговые двигатели вращаются в противоположных направлениях!
