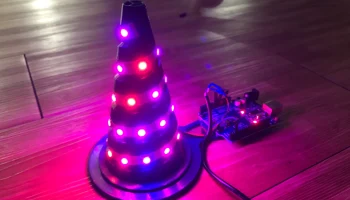

Многоцветная светодиодная рождественская елка............

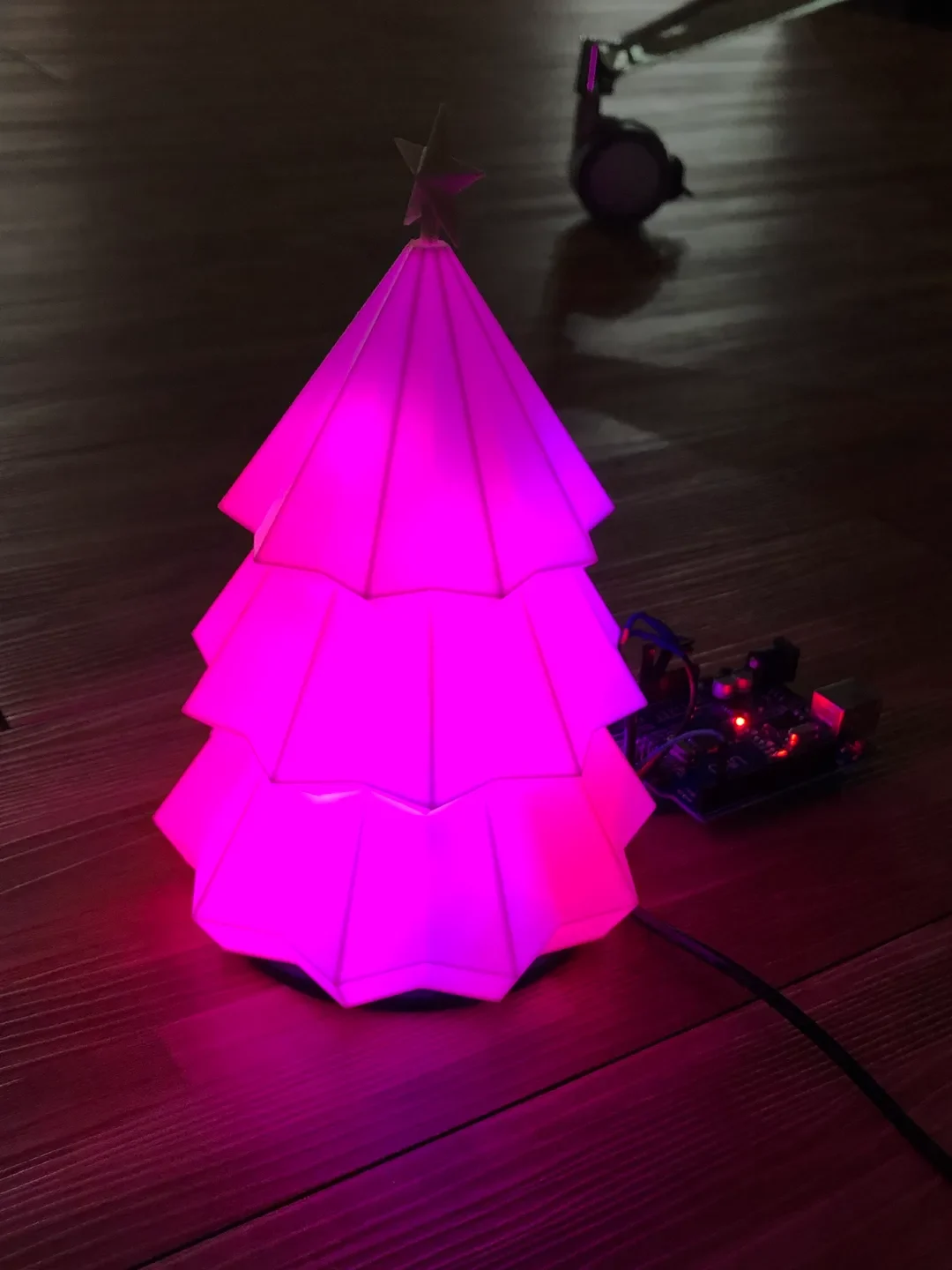

Это красивая многоцветная светодиодная елка, которая идеально подойдет для вашего стола или в качестве подарка.

Вы можете запрограммировать светодиодную ленту с помощью Arduino UNO, как описано в этом руководстве. Выбирайте узоры и цвета по своему вкусу! Посмотрите видео об этом здесь.

Его можно изготовить менее чем за 10 долларов США, включая затраты на нить и печать! Он может легко работать 24/7.

Сборка:

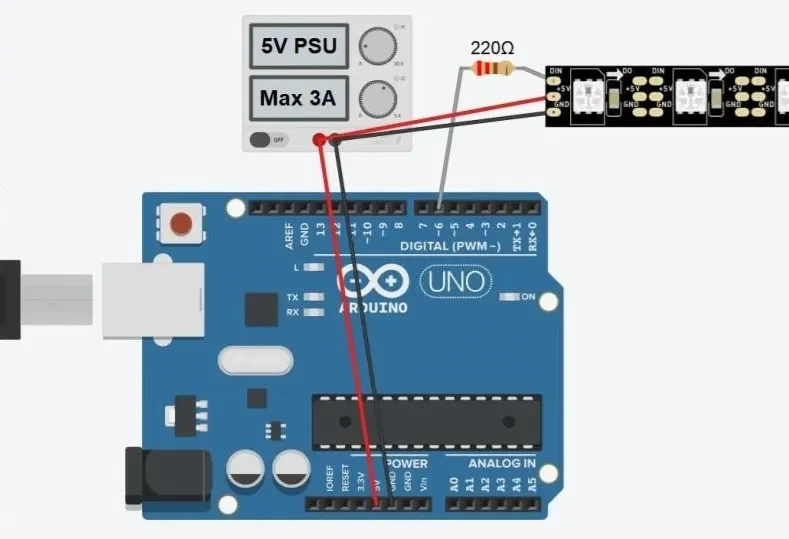

Подключите елку согласно схеме на 3-м рисунке:

Подключите контакты питания светодиодной ленты и контакты питания Arduino параллельно источнику питания. НЕ ПОДАВАЙТЕ светодиодную ленту через контакт Arduino 5 В, так как она не может обеспечить достаточный ток.
Подключите сигнальный контакт светодиодной ленты к выбранному вами цифровому контакту в Arduino. Если хотите, используйте резистор сопротивлением 220 Ом.

Прикрутите Arduino Uno к «base.stl» с помощью 4 винтов M3x6.

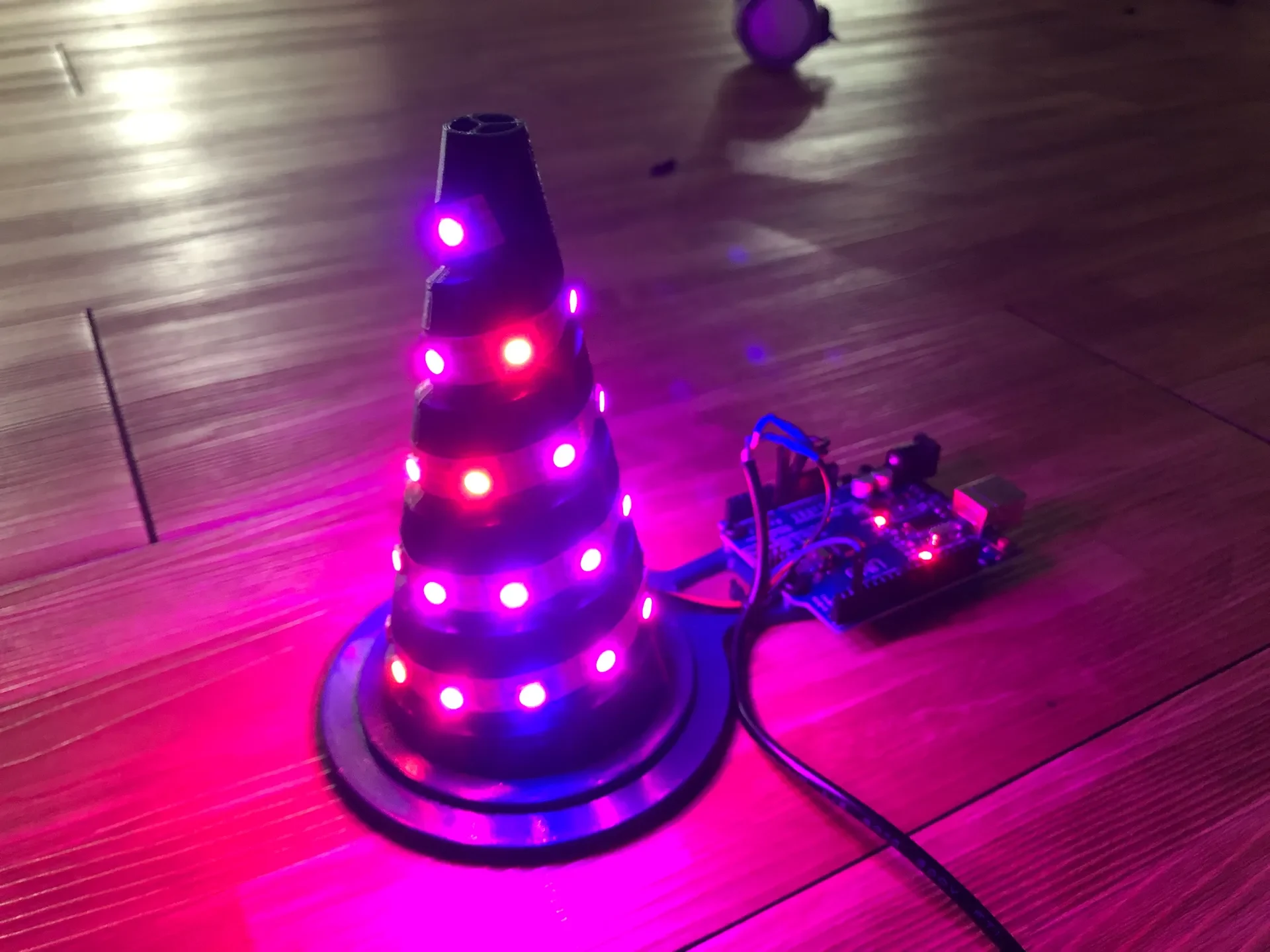

Приклейте светодиодную ленту к каналам на «base.stl»

Закрепите кабели на «base.stl» для прокладки кабелей.

Приклейте/поместите «tree.stl» на «base.stl» и звезду, если хотите.

Запрограммируйте Arduino Uno. Код сохранится на Arduino, его можно отключить и подключить БП к розетке. Посмотрите, как ваше творение оживает!

Спецификация:

Адресная светодиодная лента WS2812B (5 В, 60 светодиодов/м) — требуется около 65 см: https://www.aliexpress.com/item/1005004289391906.html

Блок питания 5 В, 3 А (мин. 2,3 А) x1: https://www.aliexpress.com/item/1005004623323483.html

Ардуино Уно x1: https://www.aliexpress.com/item/32932088536.html

Винт M3x6 x4: https://www.aliexpress.com/item/32810852732.html

Застежка-молния x1: https://www.aliexpress.com/item/1005002752280619.html

Резистор 220 Ом (опционально): https://www.aliexpress.com/item/1005003818444423.html

Припой, термоусадка, провода

Нить и настройки

Печатайте, используя 3 периметра и любое заполнение, которое вы хотите.

Напечатайте «tree.stl» белым цветом.
