Стенд для чиптюн-альбома PROTODOME 4000AD............

Итак, доктор Блейк «PROTODOME» Труаз записал альбом чиптюнов, который полностью синтезируется микроконтроллером Atmel/Microchip ATmega328P в реальном времени. А каждому чипу нужна печатная плата, верно? Итак, Блейк выпустил альбом как физическое устройство, которое вы можете припаять для себя.

Конечно, если печатная плата лежит ровно, вы не сможете увидеть великолепную пиксельную обложку Марианны Томпсон или прочитать примечания на обратной стороне — и рискуете, что схема замкнется из-за случайных жестяных вещей на вашем столе. (Хотя, возможно, это только мой стол.)

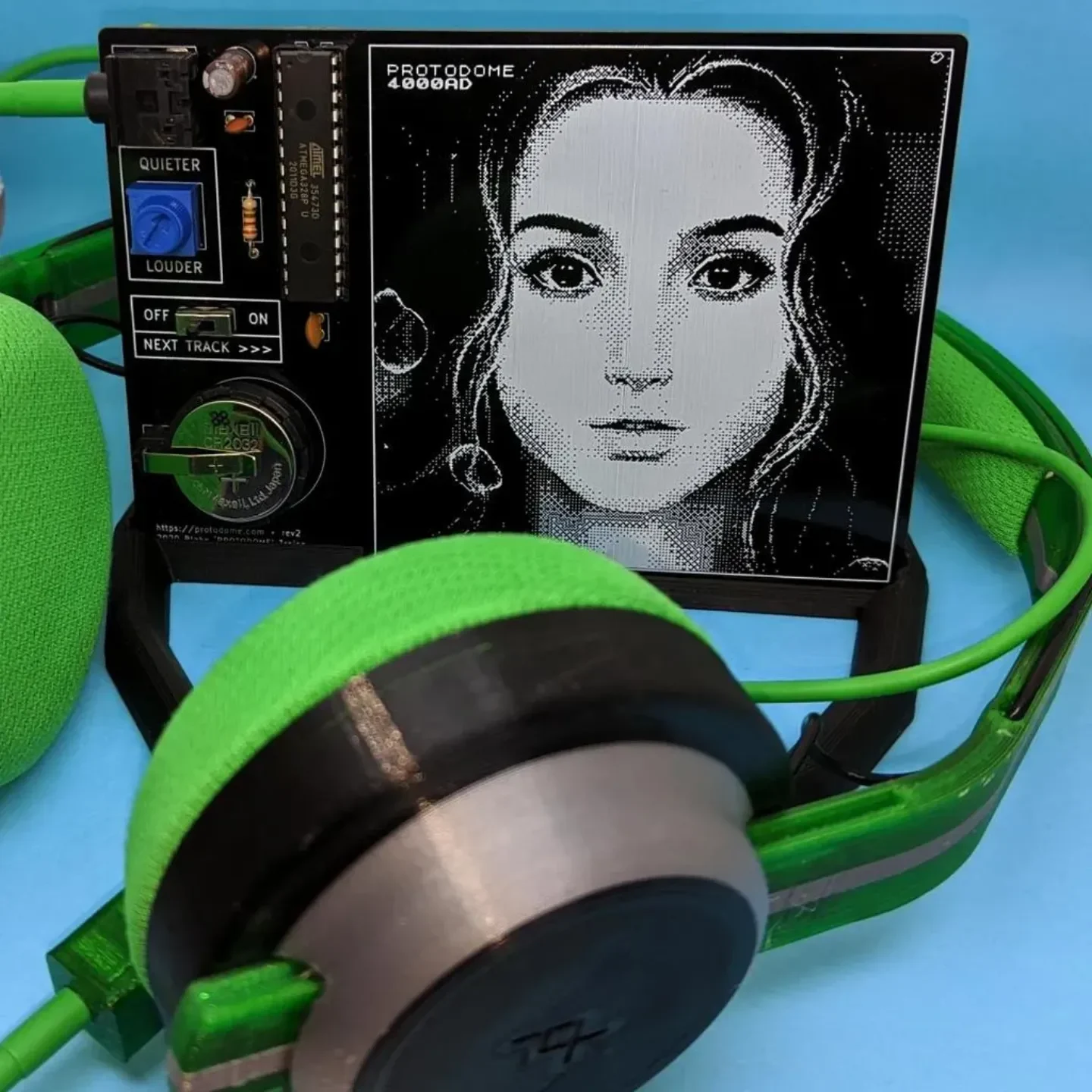

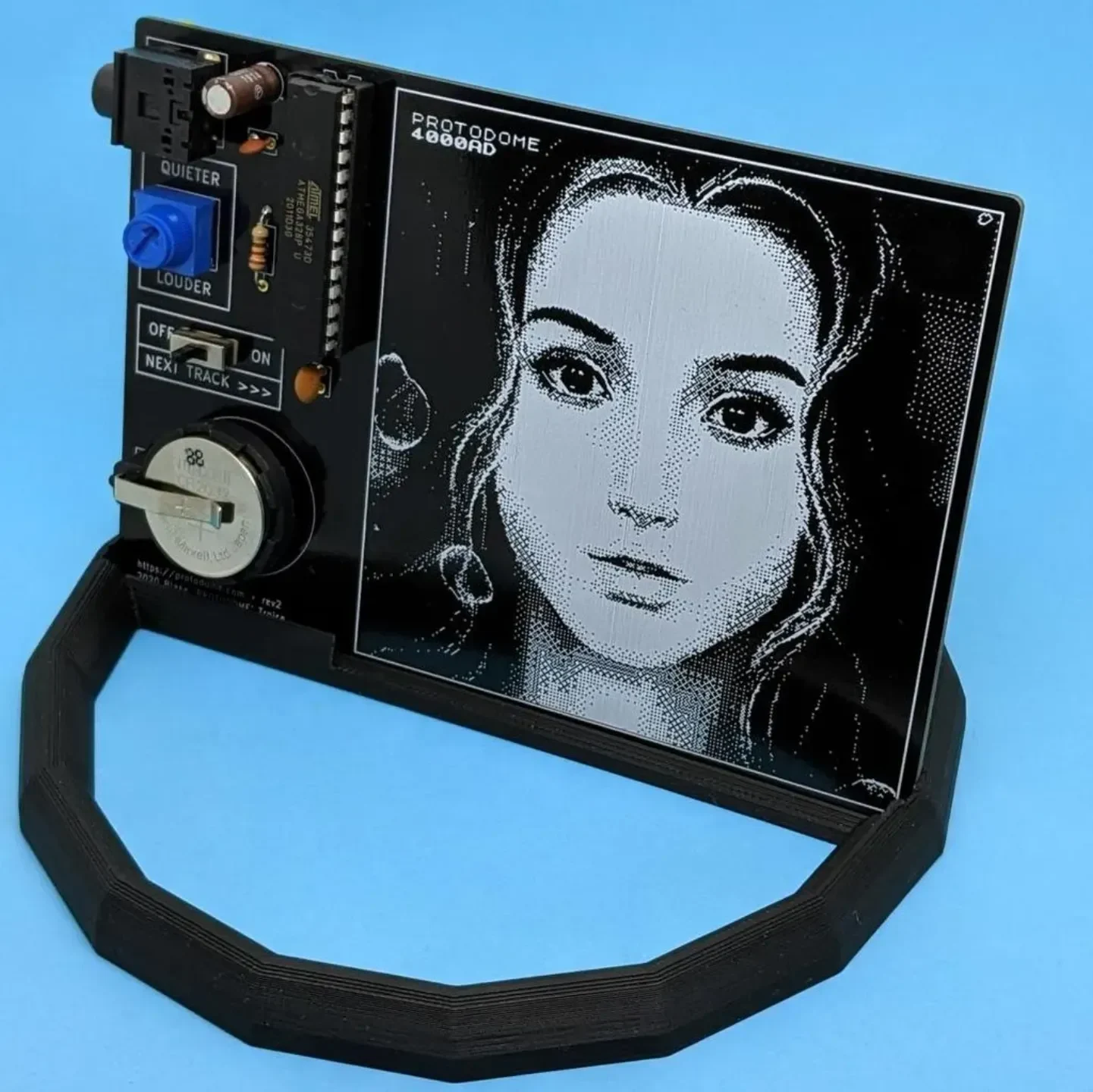

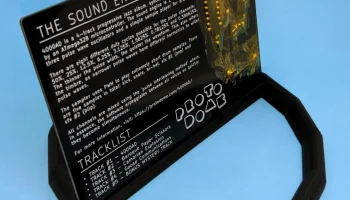

Эта подставка позволяет расположить плату под удобным углом 75°, а также позволяет перевернуть печатную плату вперед, чтобы вам было удобно читать примечания.

Ссылки:

ПРОТОДОМ — https://protodome.com/
Альбом 4000AD на Bandcamp, платите сколько можете — https://protodome.bandcamp.com/album/4000AD
О плате 4000AD — https://protodome.com/4000AD/

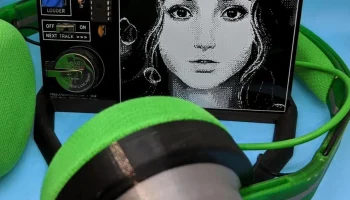

Хотя это и не является частью проекта, напечатанные на 3D-принтере наушники на обложке принадлежат Print+ — https://www.print.plus/
Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20%

Нить: Filaments.ca Canadian Maker Series — низкий блеск TOUGH PLA, черный

Примечания:

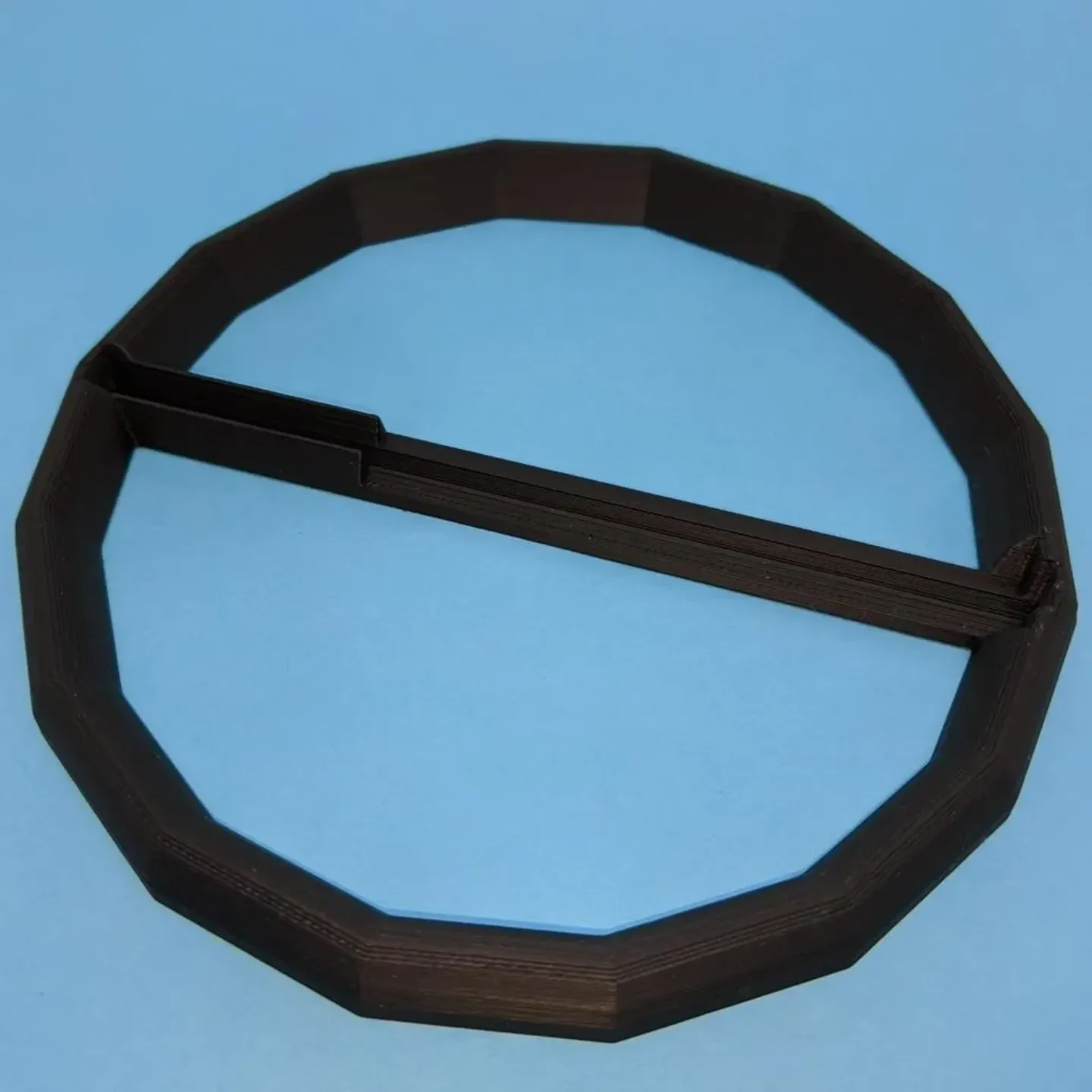

Допуски при печати довольно жесткие: доска должна легко входить в слот и не должна бол��аться, когда вы переворачиваете ее вперед и назад.

Время печати 1 час 47 минут (скорость 0,2 мм). Требуется около 24 г нити, стоимость которой составляет примерно 0,70 канадского доллара.

Сторона платы с батареей/микросхемой должна быть вставлена ​​в более узкую часть слота. Другая сторона более открыта для демонстрации иллюстраций/вкладышей.

Грязная каптоновая лента поверх паяных соединений не является обязательной.

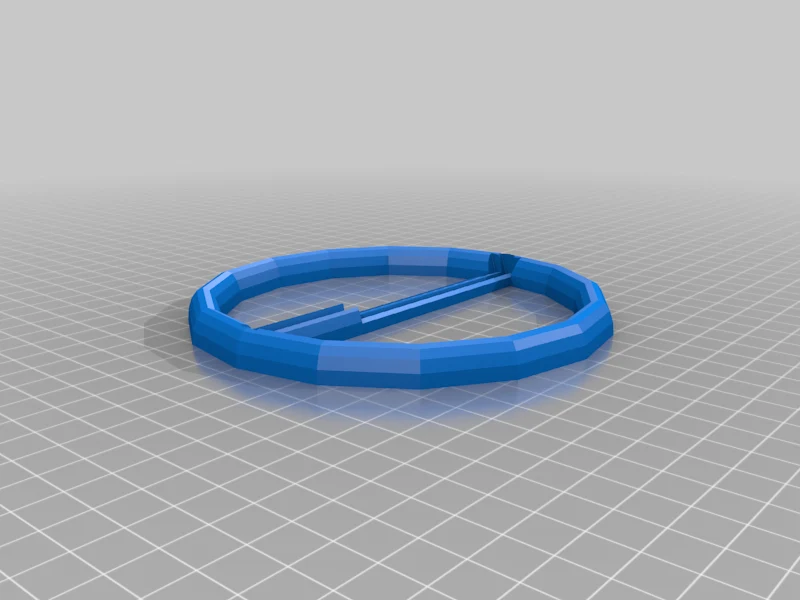

Это дизайн версии 1.0, который сработал впервые. Низкополигональная эстетика призвана сочетаться с звуковым сигналом PROTODOME в низком разрешении.
