Универсальный комплект расширения Chip-E............
Универсальный комплект расширения Chip-E (Chip-E UEK) представляет собой набор запасных частей для RobotGeek «Chip-E» — робота с открытым исходным кодом Arduino, напечатанного на 3D-принтере. The Chip-E UEK (Chip-E Universal Expansion Kit) was designed for the Chip-E Remix Chanage.

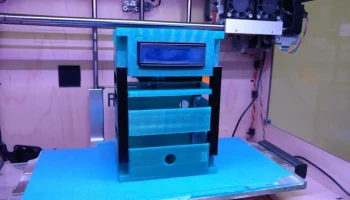

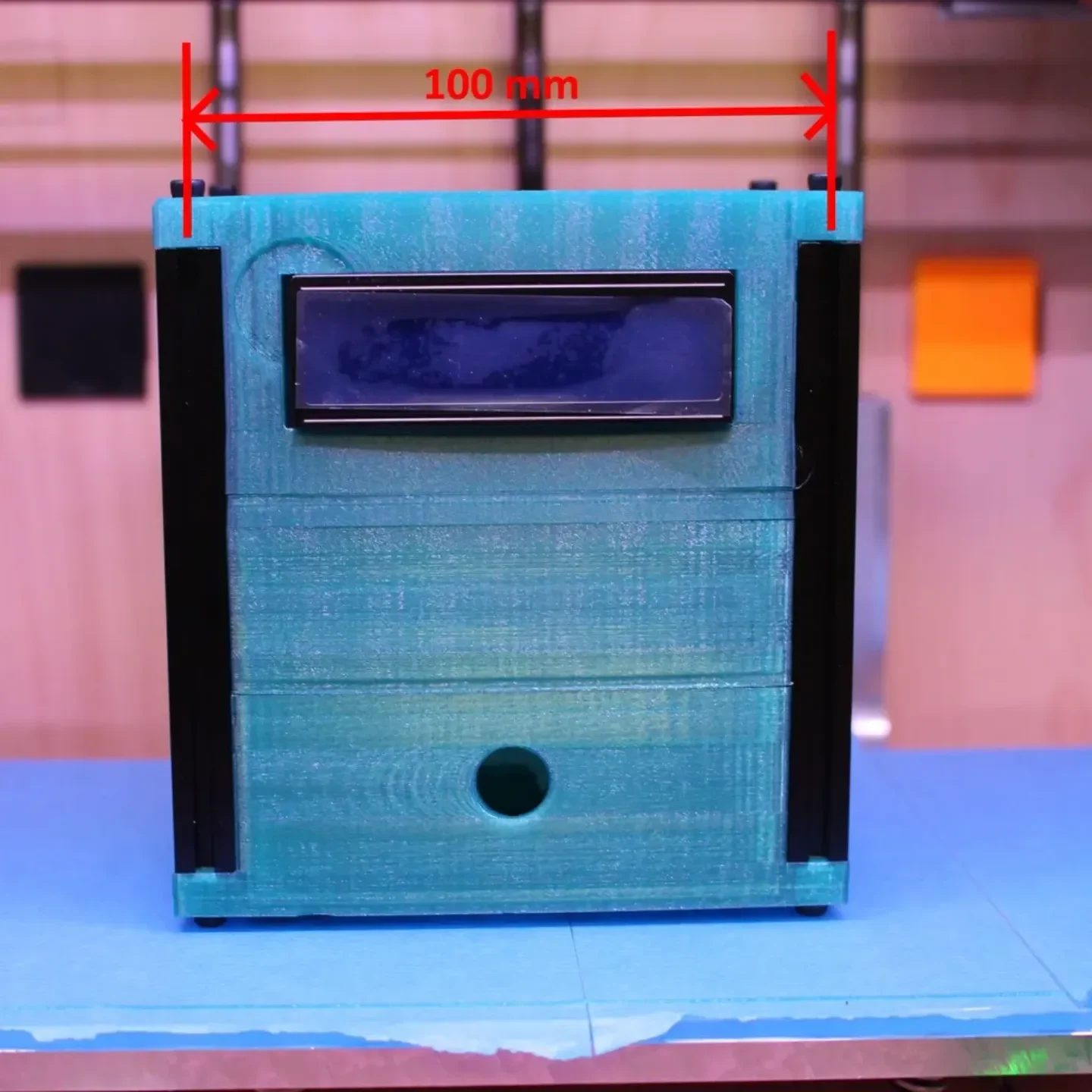

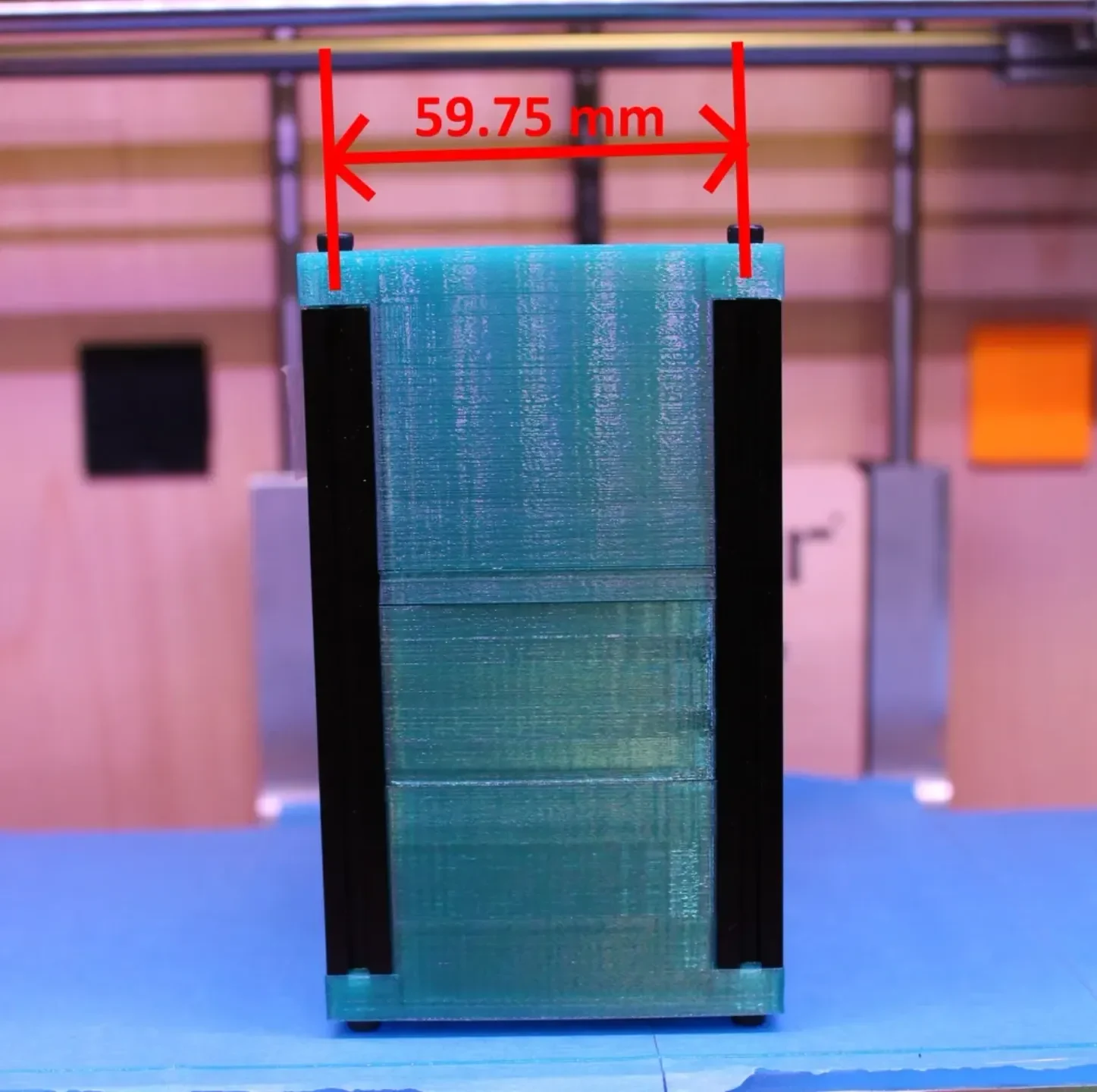

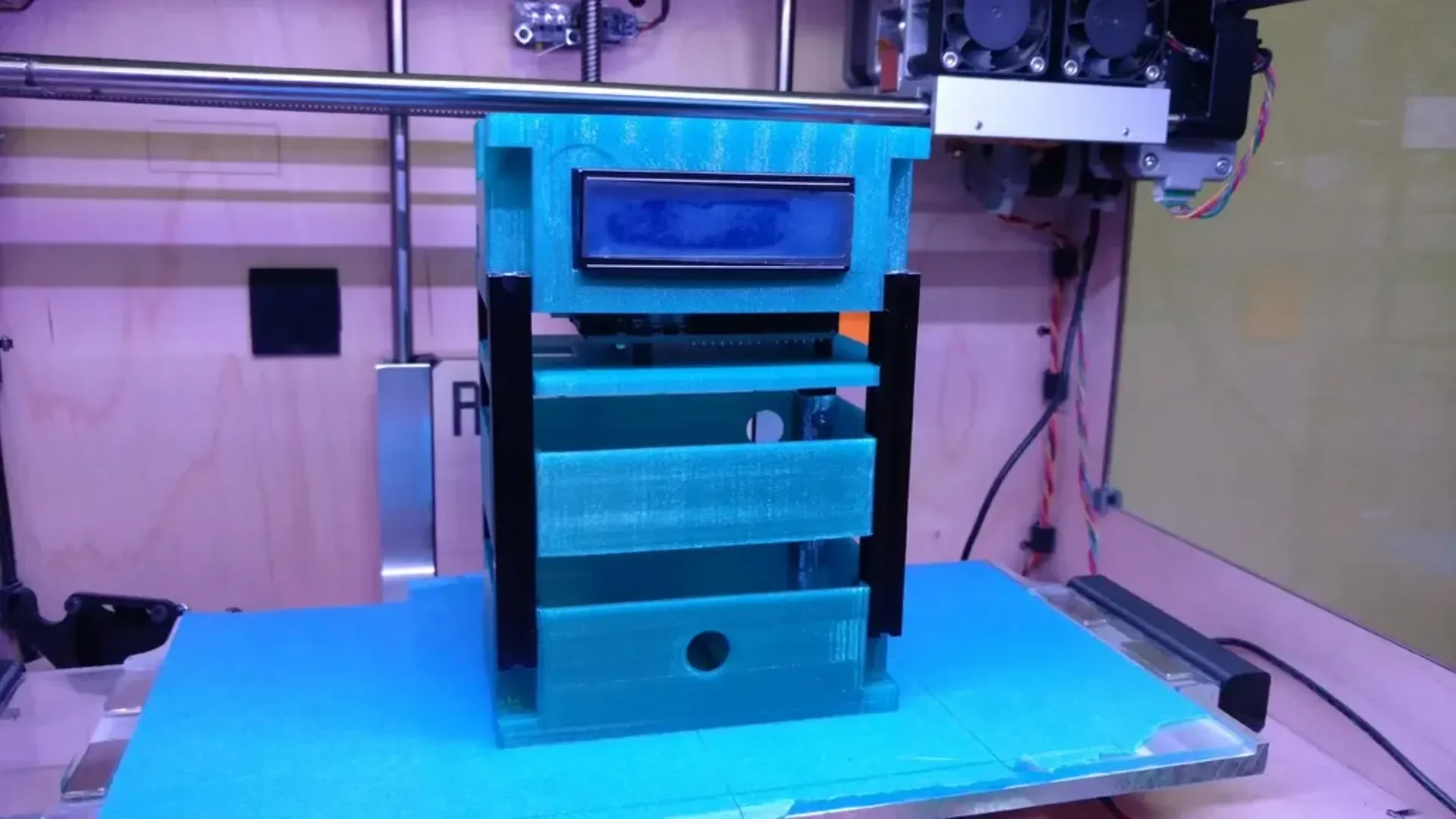

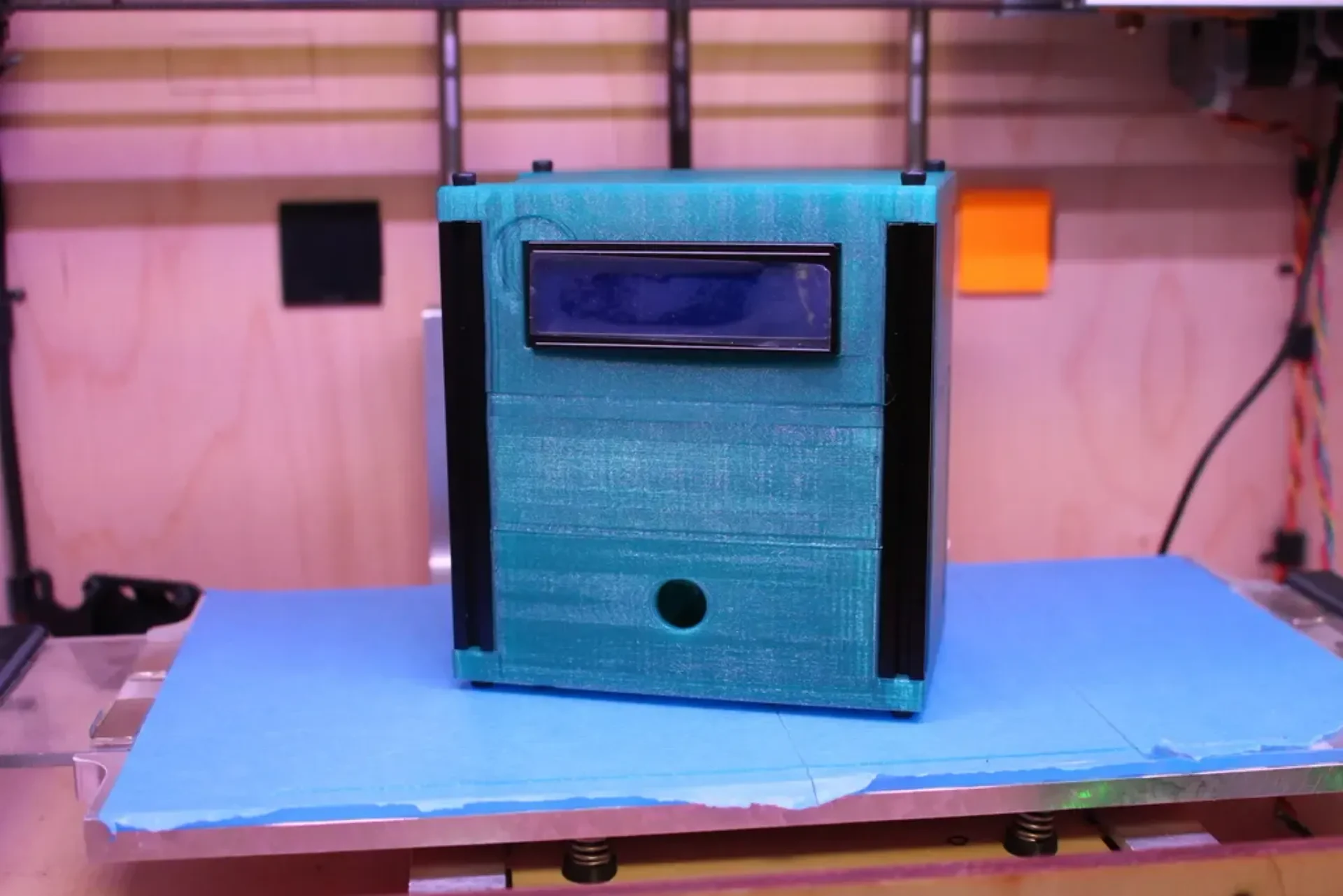

The Chip-E UEK was designed to add Makerbeam aluminum extrusions to the outside corners of the body. Эти 100-миллиметровые профили Makerbeam заменяют все стойки, которые использовались для скрепления корпуса Chip-E (стойки Arduino все еще необходимы). The Chip-E UEK's Makerbeam extrusions offer convenient hard points mounts for other external mods and/or add-ons. Additionally, the operator now has the ability to get to any part within the Chip-E UEK by only removing 4 M3 bolts.
Дизайн-проект: Н/Д
====================================================================
Необходимые печатные детали:

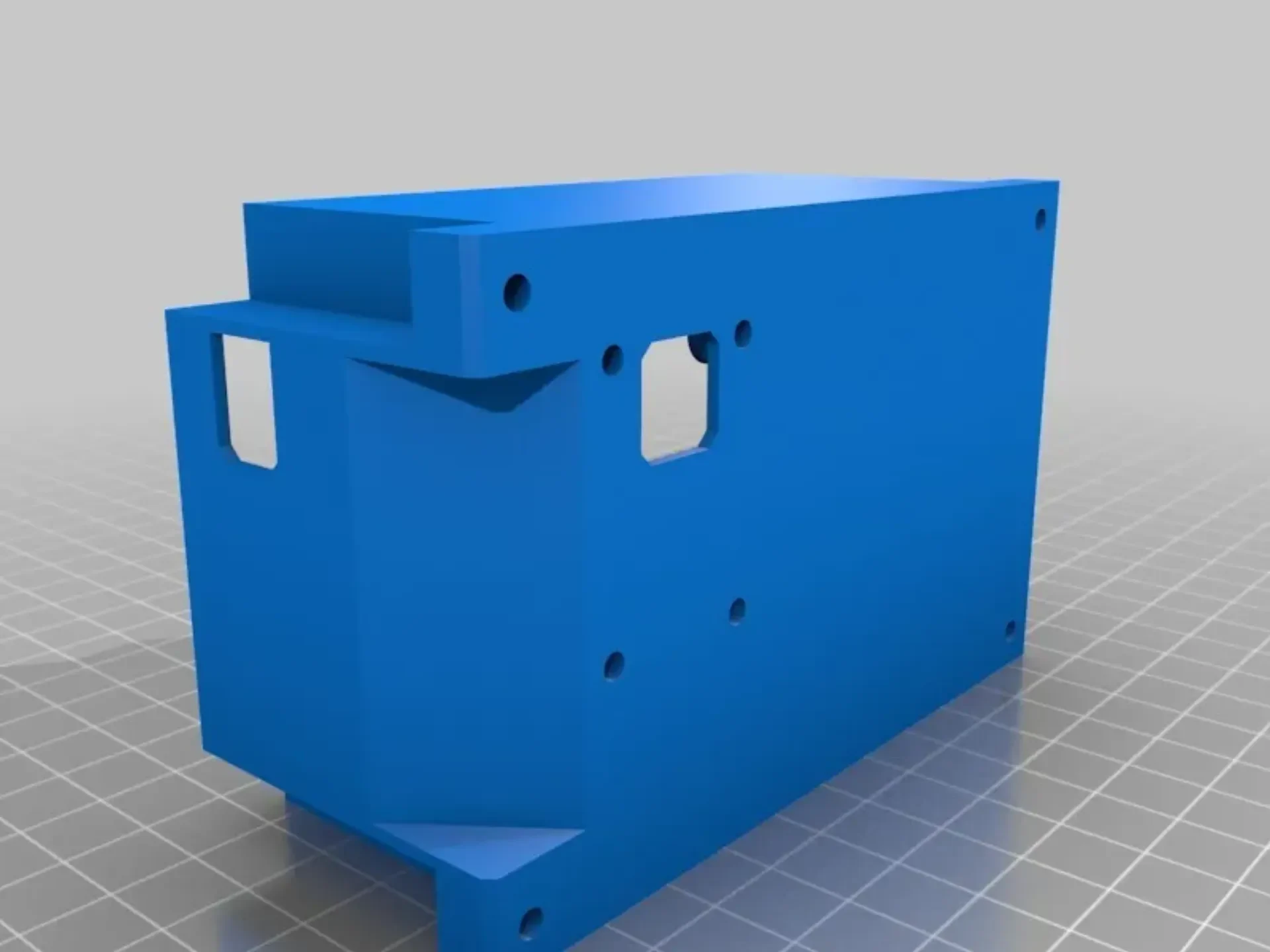

1x Head_MB_Mod

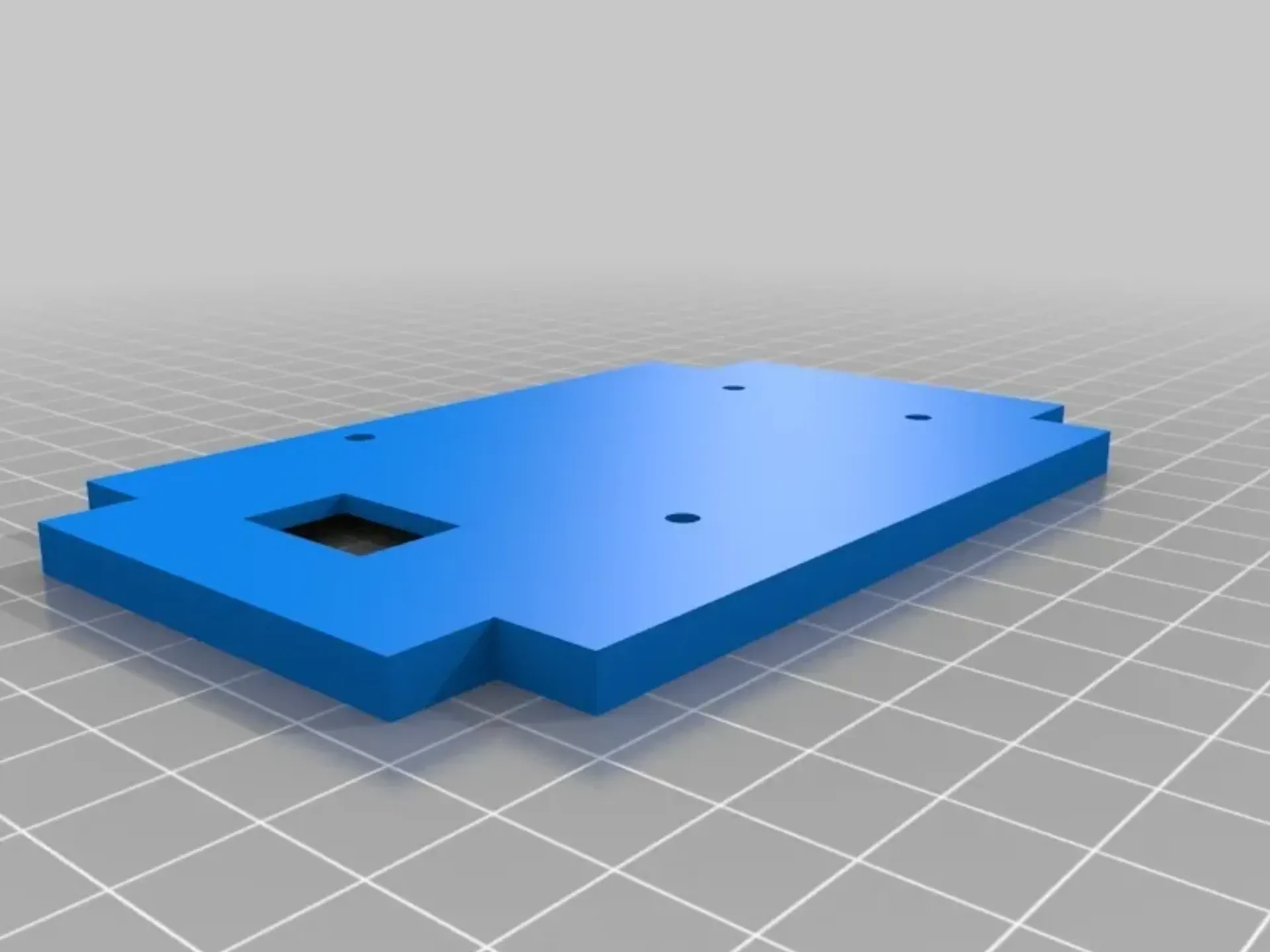

1x Top_MB_Mod

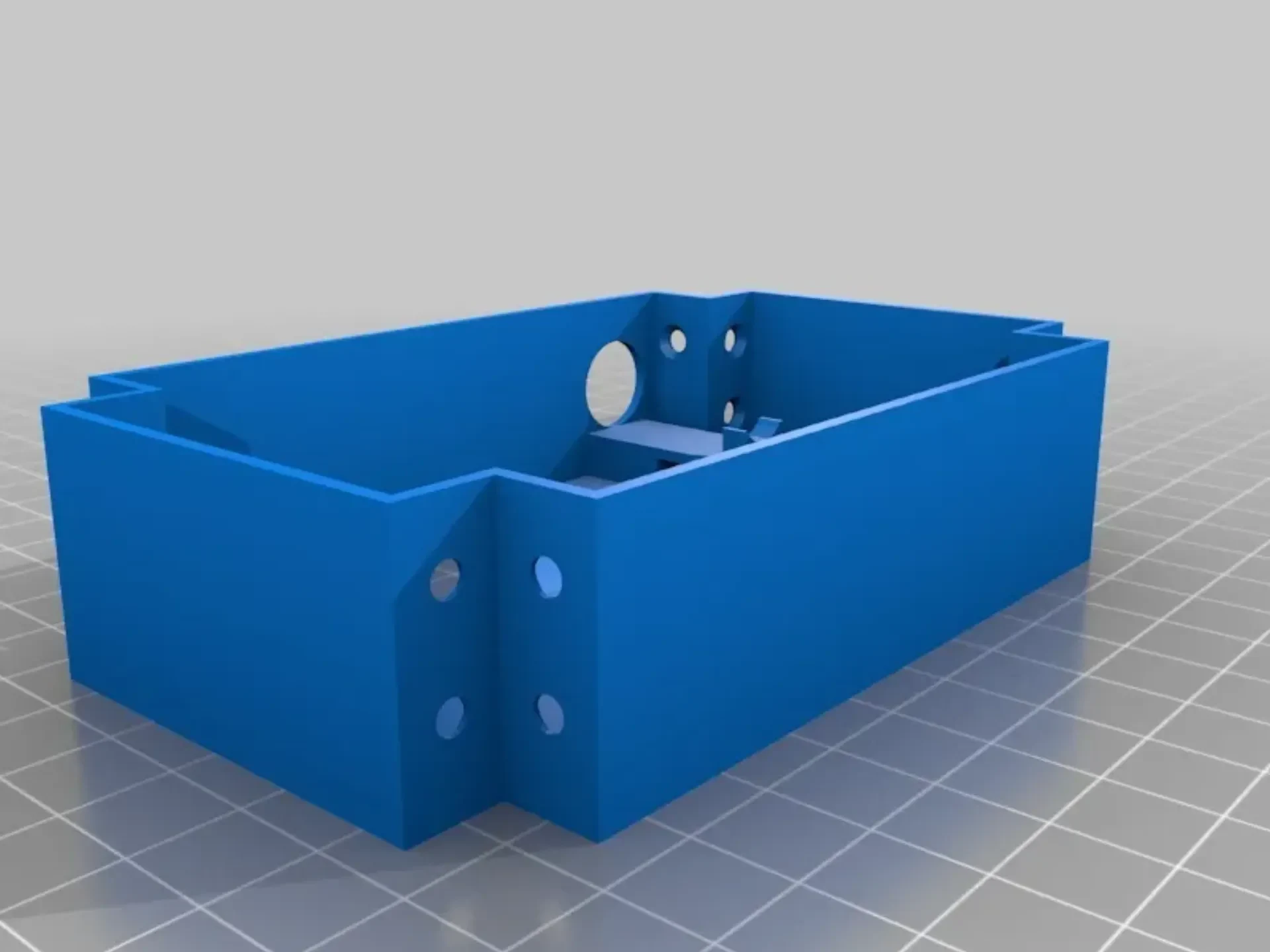

1x Midsection_MB_Mod
1x Base_MB_Mod
1x Shoe_Left from https://www.thingiverse.com/thing:1795648
1x Shoe_Right from https://www.thingiverse.com/thing:1795648
1x Foot_Left from https://www.thingiverse.com/thing:1795648
1x Foot_Right from https://www.thingiverse.com/thing:1795648
=================================================================
Необходимое оборудование:
Part that are listed in the original Chip-E's Part List or The Chip-E Kit
Up to 15x M3 nuts with Up to 15x M3 6mm Square Head Bolts or Up to 15x M3 nuts with Up to 15x M3 6mm Wing Type Head Bolts
8 винтов M3 (я и��пользовал M3x16, но минимум M3x12)
4 экструдированных алюминиевых балки Makerbeam 100 мм
=================================================================
Информация о здании:
Инструк��ии по сборке см. в инструкциях по сборке универсального комплекта расширения Chip-E REV 0.pdf.
=================================================================
Информация о дизайне:
Вплоть до выходных 8 и 9 июля я не планировал участвовать в Chip-E Remix Chanage. Но после просмотра Flying Chip-E и очень крутого The Zip-E Chip-E я подумал про себя: «Эти технические конструкции были бы намного проще, если бы Chip-E обладал той гибкостью, которую имеют некоторые из моих проектов Sci Oly».
Поэтому я поставил перед собой цель сделать Chip-E, в который был бы встроен хотя бы один алюминиевый профиль. Оказалось, что наличие 4-х даст мне еще большую универсальность в Chip-E UEK.
Я большой поклонник использования алюминиевого профиля в своих проектах. Они предлагают простой способ прикрепить что-то новое к дизайну постфактум, и на порядки проще, чем проходить все этапы переделки или ремиксирования исходных файлов дизайна. Я думаю, что после добавления Makerbeam Chip-E стал для меня более ценным, поскольку он мог бы стать платформой для будущей научной олимпиады или других соревнований роботов. Теперь я могу прикреплять к Chip-E (UEK) инструменты и рабочие органы по мере необходимости для соблюдения правил, выполнения задач или просто для развлечения.
Кстати, я оставил наклон на голове Chip-E UEK в надежде, что робот сохранит часть своего характера, который был у оригинального Chip-E. However, I have yet to decide if it is worth keeping or not. Возможно, в будущем я сделаю ремикс на свой ремикс, чтобы убрать наклон и придать ему головку блока.
Ниже приведены «Следует включить» в конкурс Chip-E Remix Challenge:
Объяснение ваших изменений:
As noted above, I have added Makerbeam Aluminum extrusions to the corners of the Chip-E. This offers three advantages over the original design:
The user can access any level of the body by removing a maximum of 4 M3 screws.
Создает жесткие точки крепления для будущих модов и/или дополнений.
Removes and replaces the standoffs that where used to hold the body of the CHip-E together.
Я надеюсь, что Chip-E UEK означает, что люди, которым неудобно или не имеют в��зможности работать с файлами САПР других людей, могут создавать моды для платформы.
Как вы сделали ремикс:
После импорта и преобразования файлов *.step, которые Robotgeeks включили в оригинальный Chip-E, загруженный в нечто, что может использовать Fusion 360, я начал с выяснения, сколько места мне нужно
