Светодиодный предупреждающий знак о низколетящих оленях.....

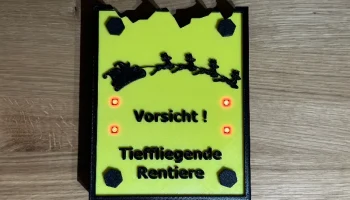

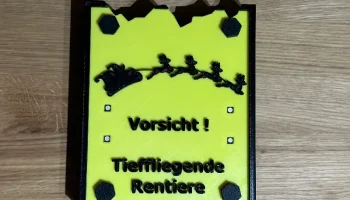

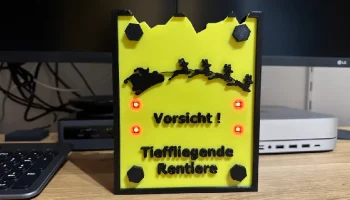

Светодиодный предупреждающий знак о низколетящих оленях.

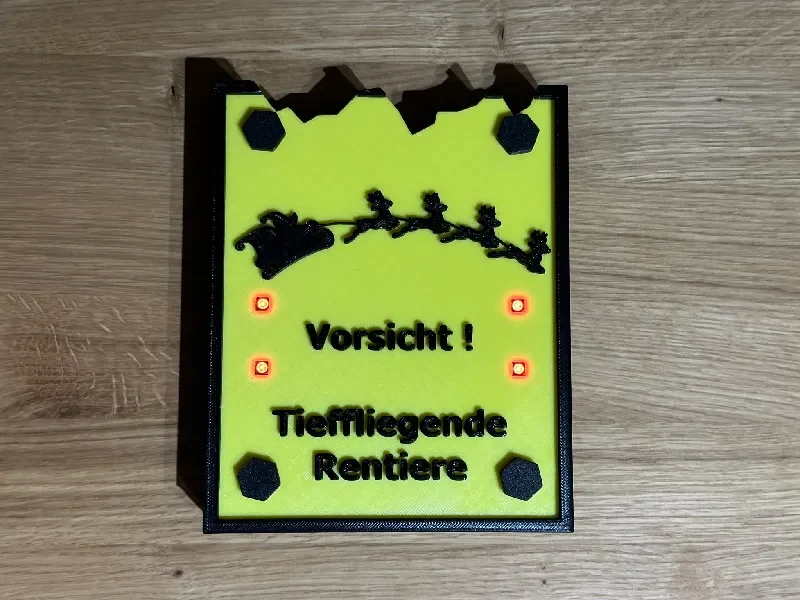

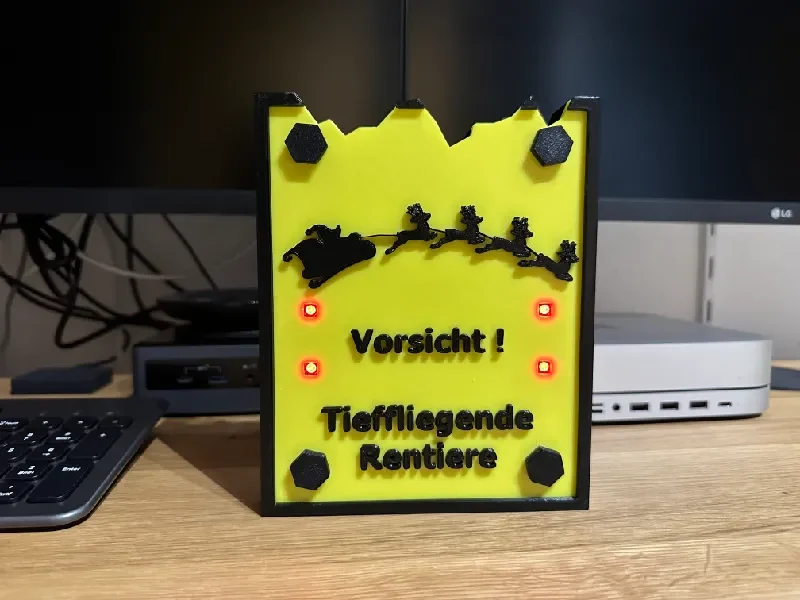

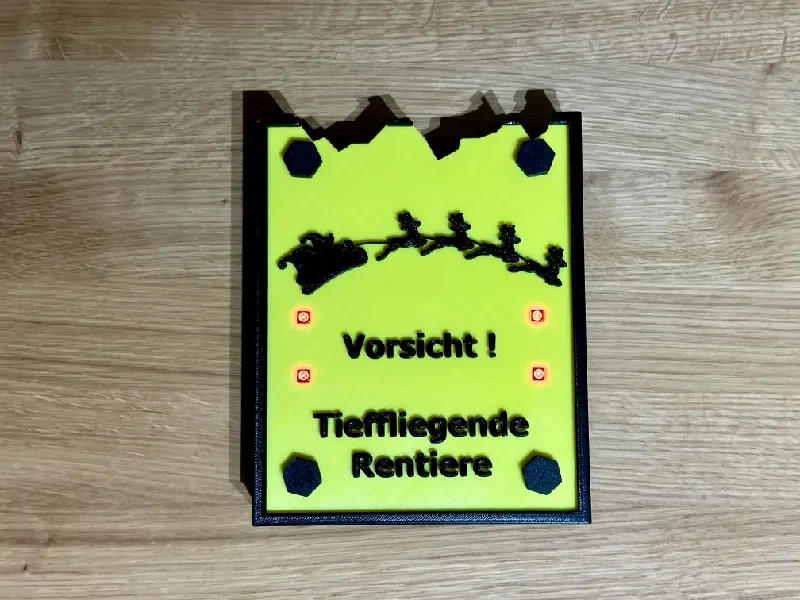

4 красных светящихся светодиода предупредят ваших гостей о сезонных низколетящих оленях.

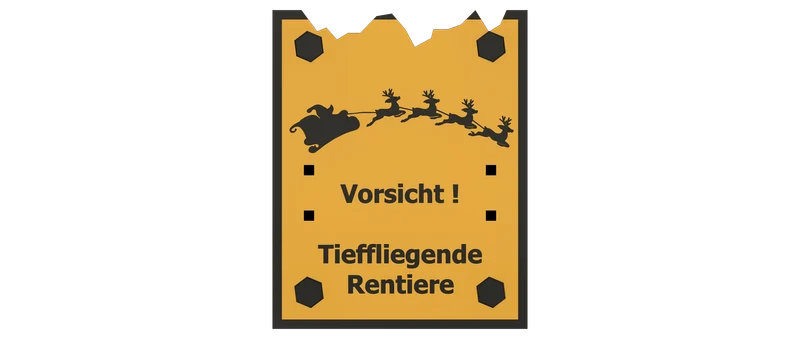

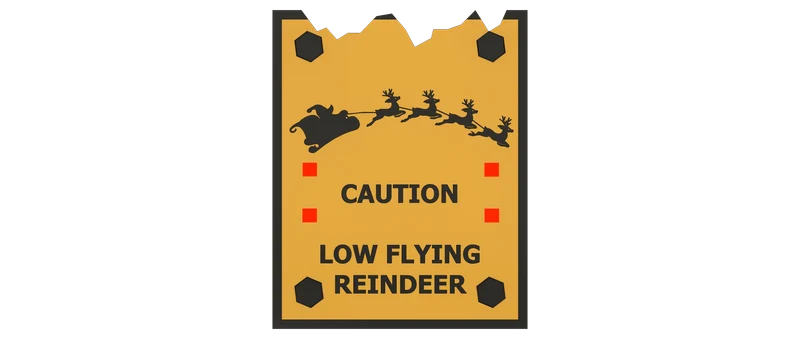

Напечатано на немецком языке, но доступен и английский вариант.

Вся электроника питается от батареи и должна прослужить долгое время с указанной батареей.

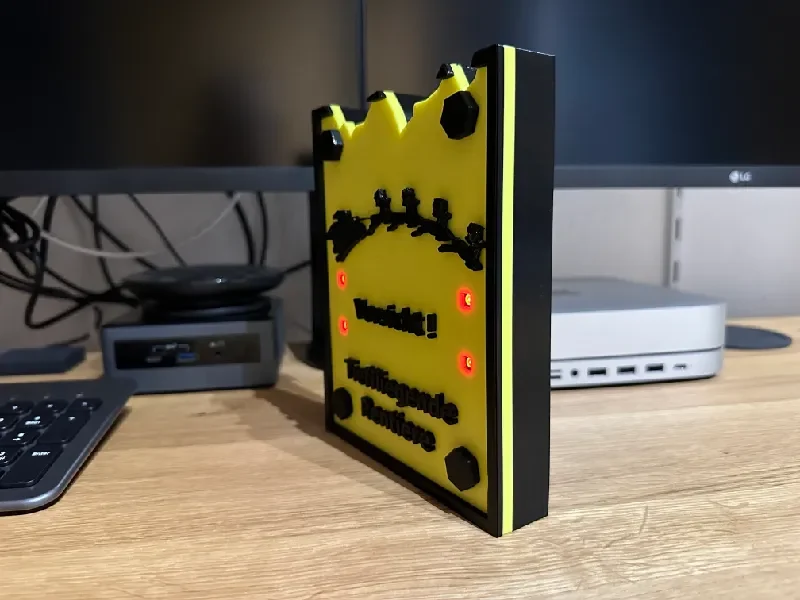

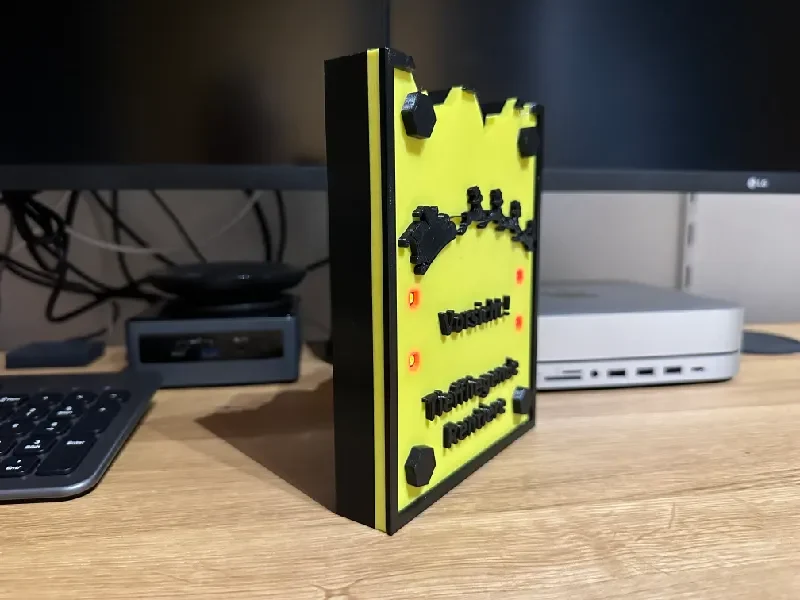

Вы можете повесить чехол на стену или на стол. Благодаря двум о��верстиям сверху его можно даже повесить на дверь...

Видео:

Примечания:

Для изображения был использован бесплатный файл SVG.
Увидел похожий знак и подумал, что ему нужно больше внимания с этими 4 светящимися светодиодами. Поскольку та модель, которую я видел, была частью конкурса, я, конечно, не буду добавлять свою в тот же конкурс. =)
Корпус закрывается четырьмя печатными винтами.

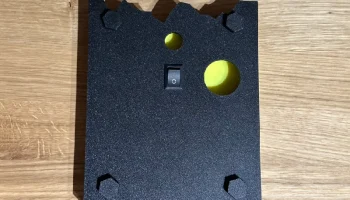

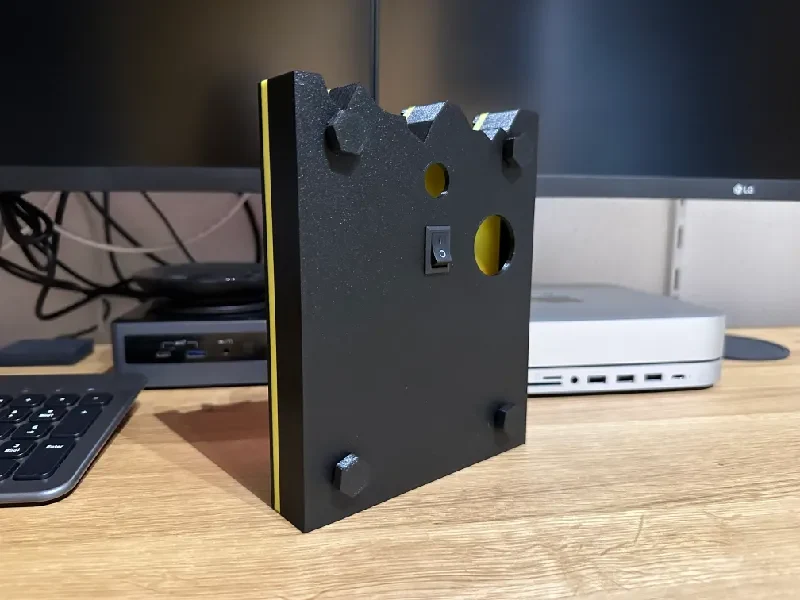

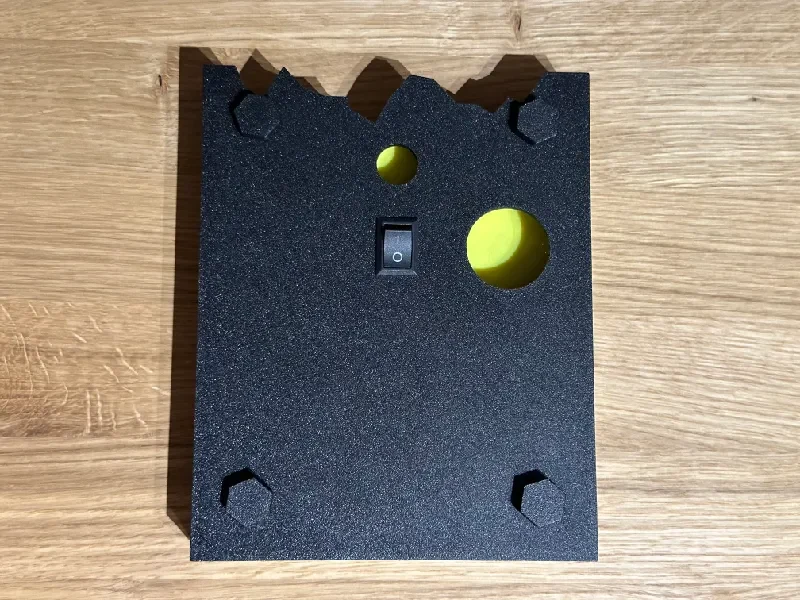

Остальные 4 винта можно использовать в качестве расстояния до стены из-за добавленного позже переключателя включения/выключения.

Используемые детали:

1x Wemos D1 Mini ESP8266
Несколько проводов сечением 0,25 мм² разных цветов.
1 аккумулятор LiPo емкостью 1100 мАч со штекером JST (возможны модели большего размера)
4 светодиодных чипа WS2812B
1 мини-панель защиты аккумулятора D1 с разъемом JST для подзарядки аккумулятора LiPo
Несколько кабельных стяжек для фиксации компонентов на задней стороне знака.
1x переключатель Вкл./Выкл. Ø13x19 мм

Программное обеспечение:

Вы можете скачать код в моем репозитории GitHub.

Проводка:

ПРИМЕЧАНИЕ. После того, как были сделаны эти фотографии, добавлен переключатель… Просто вставьте его в красный провод аккумулятора перед разъемом JST аккумулятора, чтобы можно было выключить устройство.
D1 mini ESP8266 устанавливается вместе с платой зарядки аккумулятора. Позаботьтесь о том, чтобы соединить одни и те же контакты вместе, чтобы TX поверх TX и 5 В над 5 В!

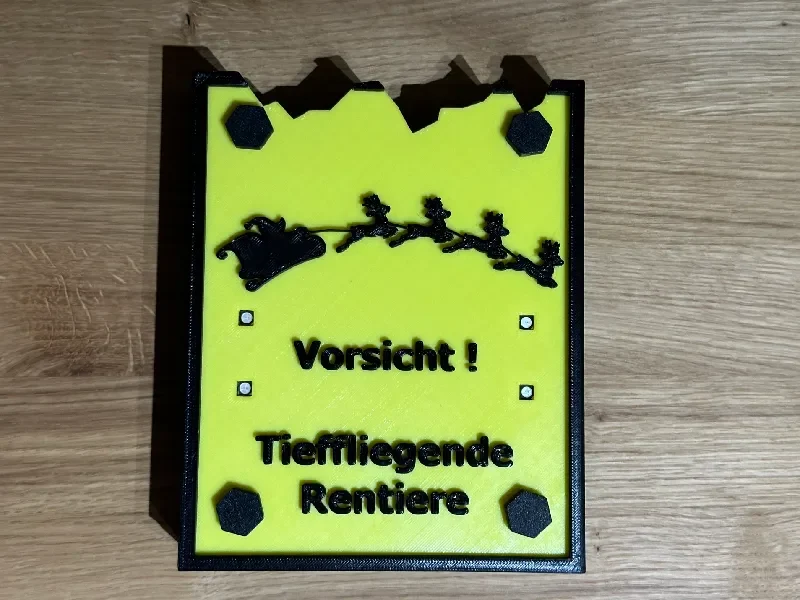

Четыре светодиодных чипа прижаты в одном направлении к передней части.
Посмотрите на картинку и таблицу остальных частей электроники:
Выключатель аккумулятора ESP8266 LED1 LED2 LED3 LED4 Цвет провода
5 В Контакт 1 Красный
Контакт 2 5 В 5 В 5 В 5 В 5 В Красный
GND GND GND GND GND GND Черный
D5 DIN Зеленый
DOUT DIN �� Зеленый
DOUT DIN Зеленый
DOUT DIN Зеленый

Инструкции по печати:

0.3 черновой профиль
Никакие опоры не нужны
Никакие поля не нужны
Использован текстурированный лист
Необходимо изменить цвет передней части, чтобы разделить желтый и черный цвета на расстоянии 5,3 ��м.
8 винтов должны быть напечатаны со 100% заполнением для большей прочности.

Удачной печати =)
