Напоминание о кормлении собаки

Arduino и пр.

Источник:

www.printables.com

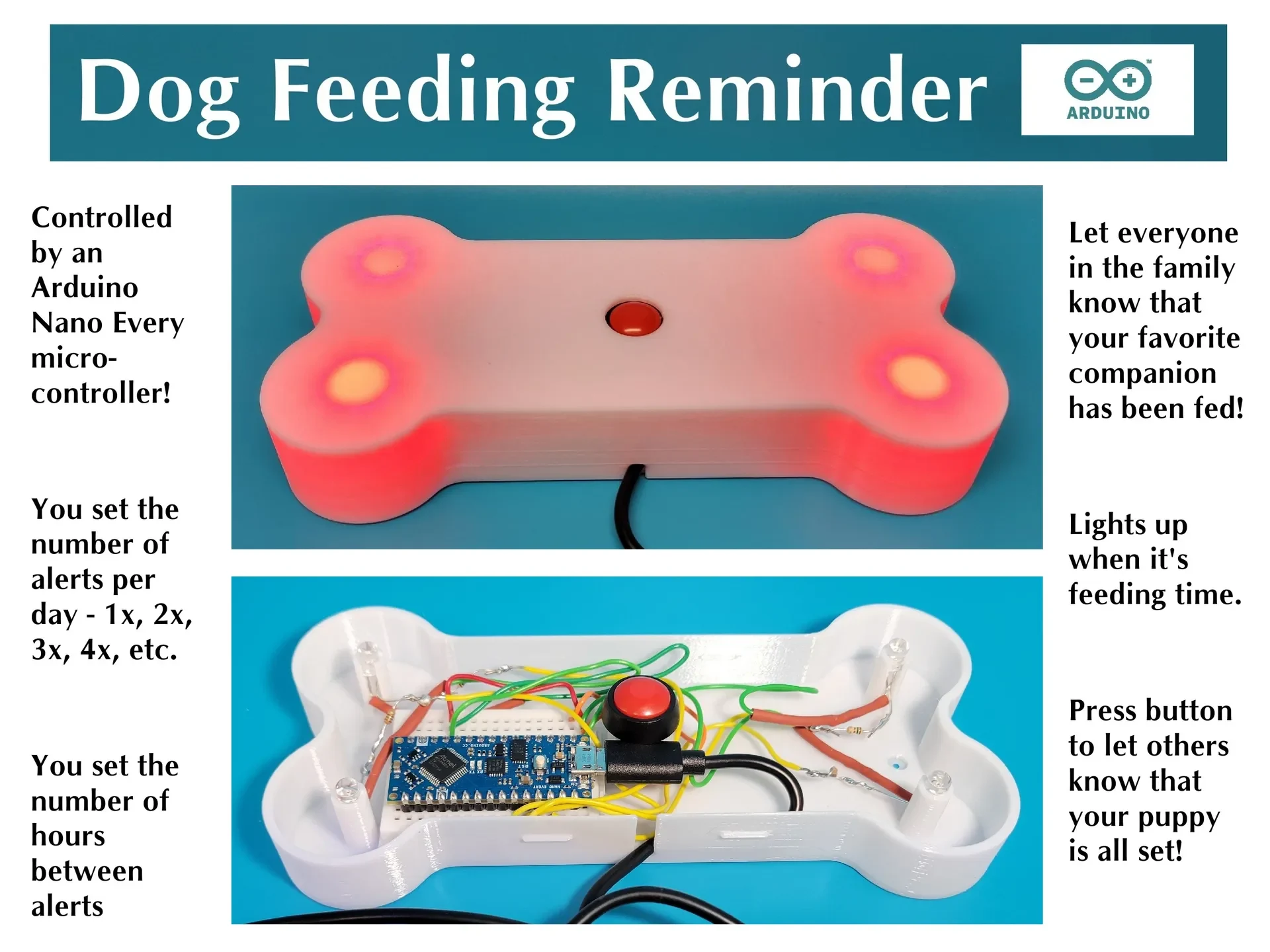

Это напоминание о кормлении собаки загорается по ежедневному расписанию, которое вы устанавливаете в коде Arduino. Используйте его, чтобы предупредить вас и других членов семьи о том, что пора кормить собаку, а затем нажмите кнопку, чтобы отключить оповещение. Все члены семьи будут знать, что ваша собака накормлена!

Настройки по умолчанию предусматривают 2 оповещения в день с интервалом в 8 часов — идеальное решение для утреннего и вечернего кормления! Если вы предпочитаете другое расписание, просто используйте Arduino IDE (доступно по адресу https://www.arduino.cc/en/software/) или облачную версию Arduino, чтобы изменить количество ежедневных оповещений и/или количество часов между оповещениями в скетче «arduinoDailyTimer-v1.ino» перед загрузкой кода на Arduino.

Для загрузки эскиза в Arduino необходимо использовать Arduino IDE (или аналогичный инструмент разработки Arduino); вам следует сделать это, прежде чем приступить к сборке напомин��ния о кормлении собаки!

Важное примечание: Напоминание о кормлении собаки не знает, какое сейчас время суток и какой день — оно запускает 24-часовой цикл, как только Arduino включается. Вам следует подать питание за несколько минут до того момента, когда вы хотите, чтобы сработало первое за день оповещение; все остальное основано на этом моменте времени. Если отключилось электричество или началось ил�� закончилось летнее время, вам следует повторить вышеописанное непосредственно перед первым временем оповещения за день!

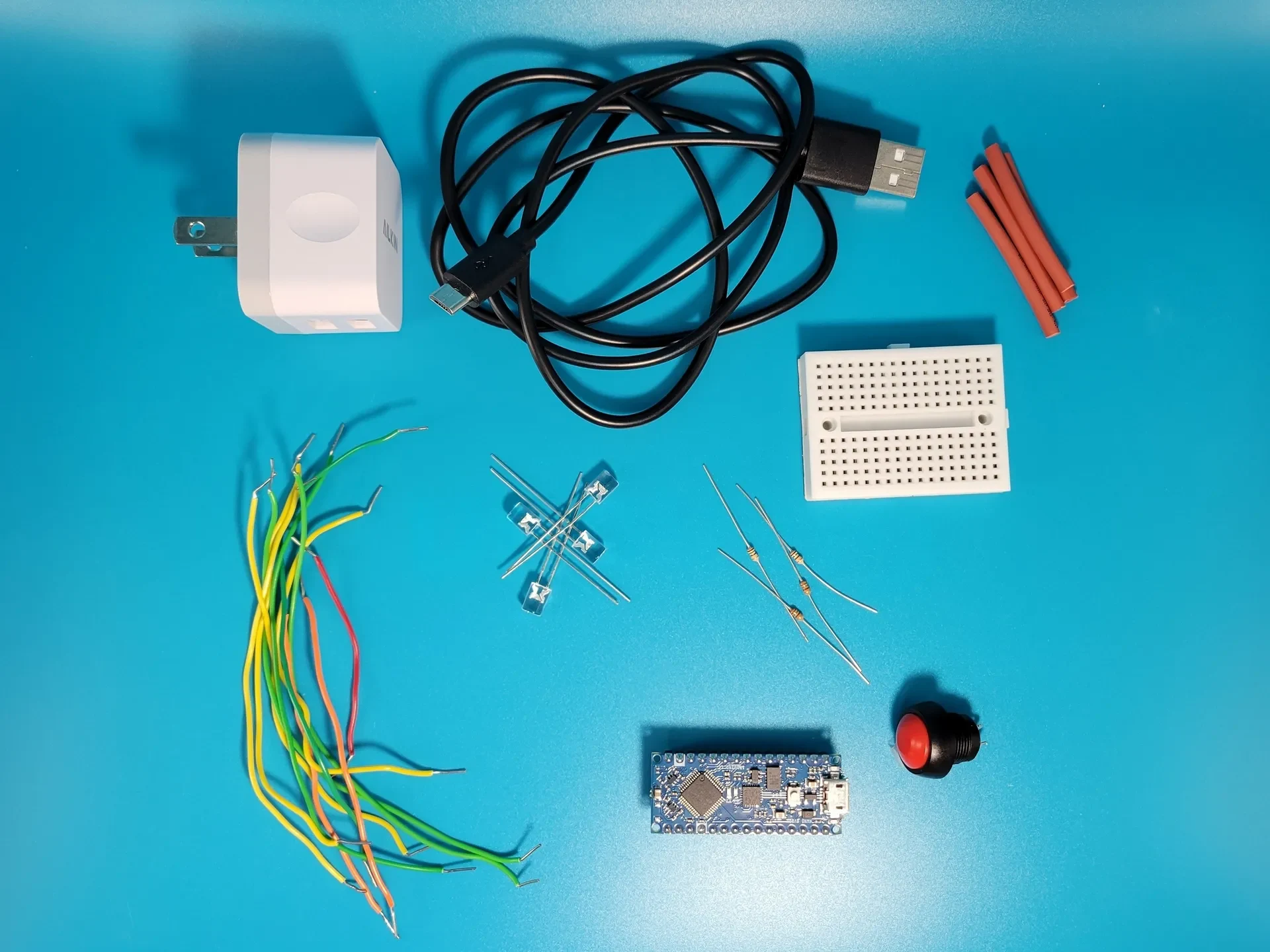

НЕОБХОДИМЫЕ (НЕПЕЧАТАННЫЕ) ДЕТАЛИ...

Количество: Описание: /
Стоимость (доллары США): URL источника: /
Примечания:
-------------------------------------------------------------

1 Arduino Nano Every с разъемами [ABX00033]
19,90 долларов США https://www.amazon.com/dp/B07WWK29XF
Должна быть возможность использовать любую плату, совместимую с Arduino Nano, того же форм-фактора.

1 6 шт., 170 соединительных точек, мини-макетный комплект
5,98 доллара США (за 6 штук) https://www.amazon.com/Ferwooh-Breadboard-Solderless-Prototype-Raspberry/dp/B0CZ6VKJH1
Любой аналогичный макет на 170 точек должен работать — проверьте размеры! Предполагаем монтаж ленты снизу!

1 Twidec/2 шт., 12 мм, круглый мгновенный кнопочный переключатель, красный, предварительно припаянный
6,99 долл. США (за 2 шт.) https://www.amazon.com/dp/B0CYG3S2H9
Другие варианты DigiKey, которые могут подойти (не проверены): CIT Relay & Switch #EH12NMB3ZX или E-Switch #PV5S24019.

1 Monoprice, 3 фута, разъем USB 2.0 A, штекер Micro 5-контактный штекер
$3,98 https://www.amazon.com/Monoprice-Male-Micro-28AWG-Cable/dp/B001U3SU8U
Любой USB-кабель питания Micro должен подойти.

1 2 шт. USB-вилки для настенного зарядного устройства, двойной порт AILKIN 2.4A
11,99 долларов США (за двоих) https://www.amazon.com/dp/B07T82D4YF
Любая USB-розетка должна работать.

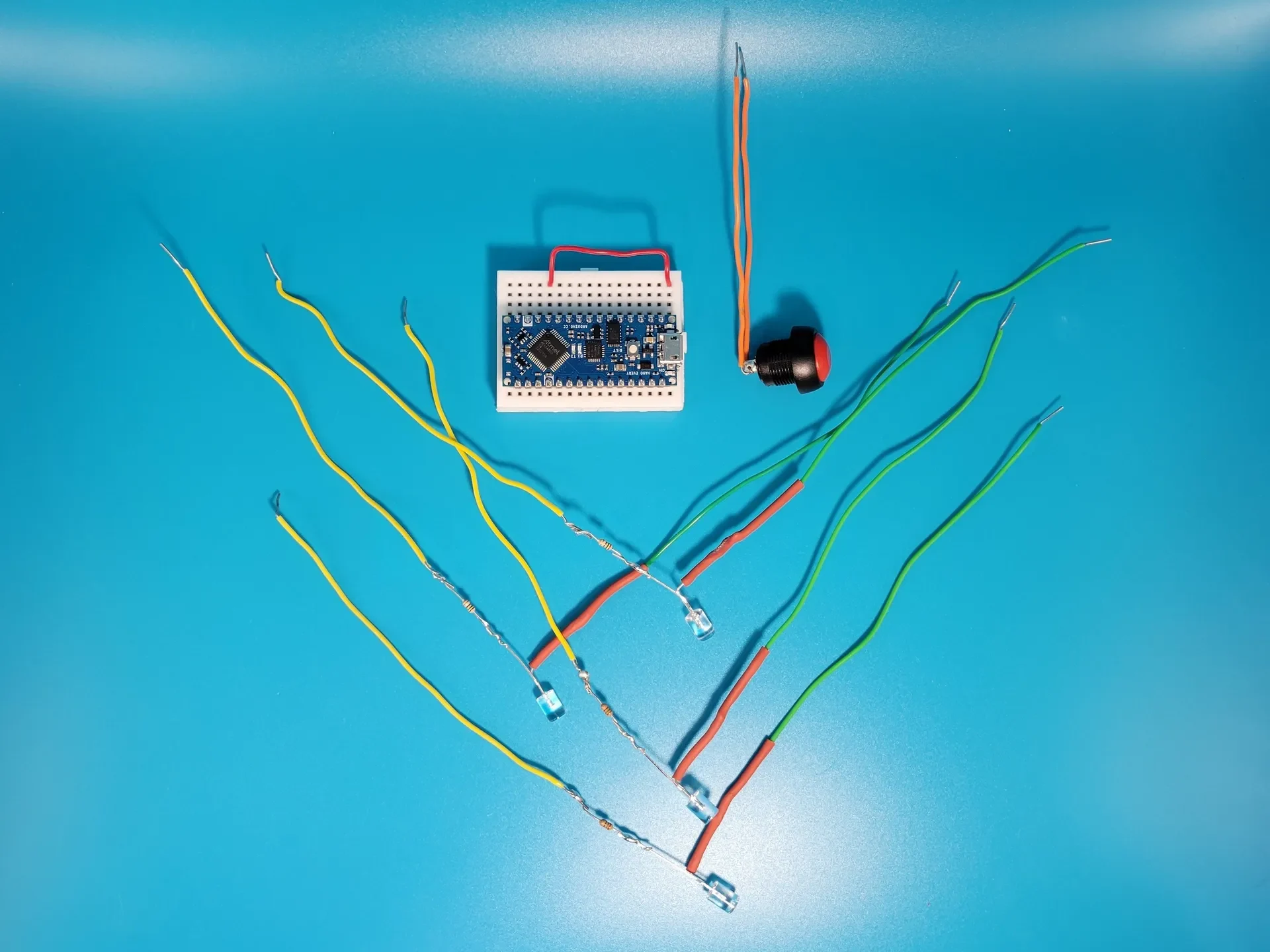

4 Optek Technology СВЕТОДИОД КРАСНЫЙ ПРОЗРАЧНЫЙ 5MM T/H
1,56 доллара США (за 4 человека) https://www.digikey.com/en/products/detail/tt-electronics-optek-technology/ovllr8c7/827139
Любые подобные красные светодиоды должны работать — в идеале яркость 900+ мкд и угол обзора 90+ градусов!

4 RES 150 Ом 5 % 1/8 Вт ОСЕВОЙ
0,40 доллара США (за 4 устройства) https://www.digikey.com/en/products/detail/stackpole-electronics-inc/CF18JT150R/1741590
Подойдет любой проходной резистор сопротивлением 150 Ом, мощностью 1/8 Вт или 1/4 Вт.

6 — 8 560 шт. перемычки для прототипирования макетной платы
$5,89 https://www.amazon.com/Aluminum-Breadboard-Expansion-Accessories-Prototyping/dp/B09F3FV1CF
Любые перемычки макетной платы (24 AWG) должны работать (иногда входят в комплект поставки макетной платы).

4-8 300 шт. Комплект термоусадочных трубок с соотношением 3:1
$7,99 https://www.amazon.com/dp/B08GXCHVVF
Термоусадочная трубка помогает предотвратить замыкание проводов на выводах светодиодов; Вместо этого можно использовать изоленту.

ТРЕБУЕМЫЕ ДЕТАЛИ, НАпечатанные на 3D-принтере...

Обратите внимание, что вы ДОЛЖНЫ использовать для верхней части нить, сквозь которую светит светодиод, например, Sunlu White PETG или любую прозрачную/полупрозрачную нить! Некоторые марки нитей накаливания не пропускают мног�� света, даже если нить светлого цвета, например белого.

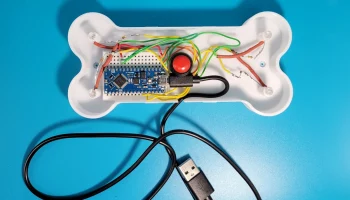

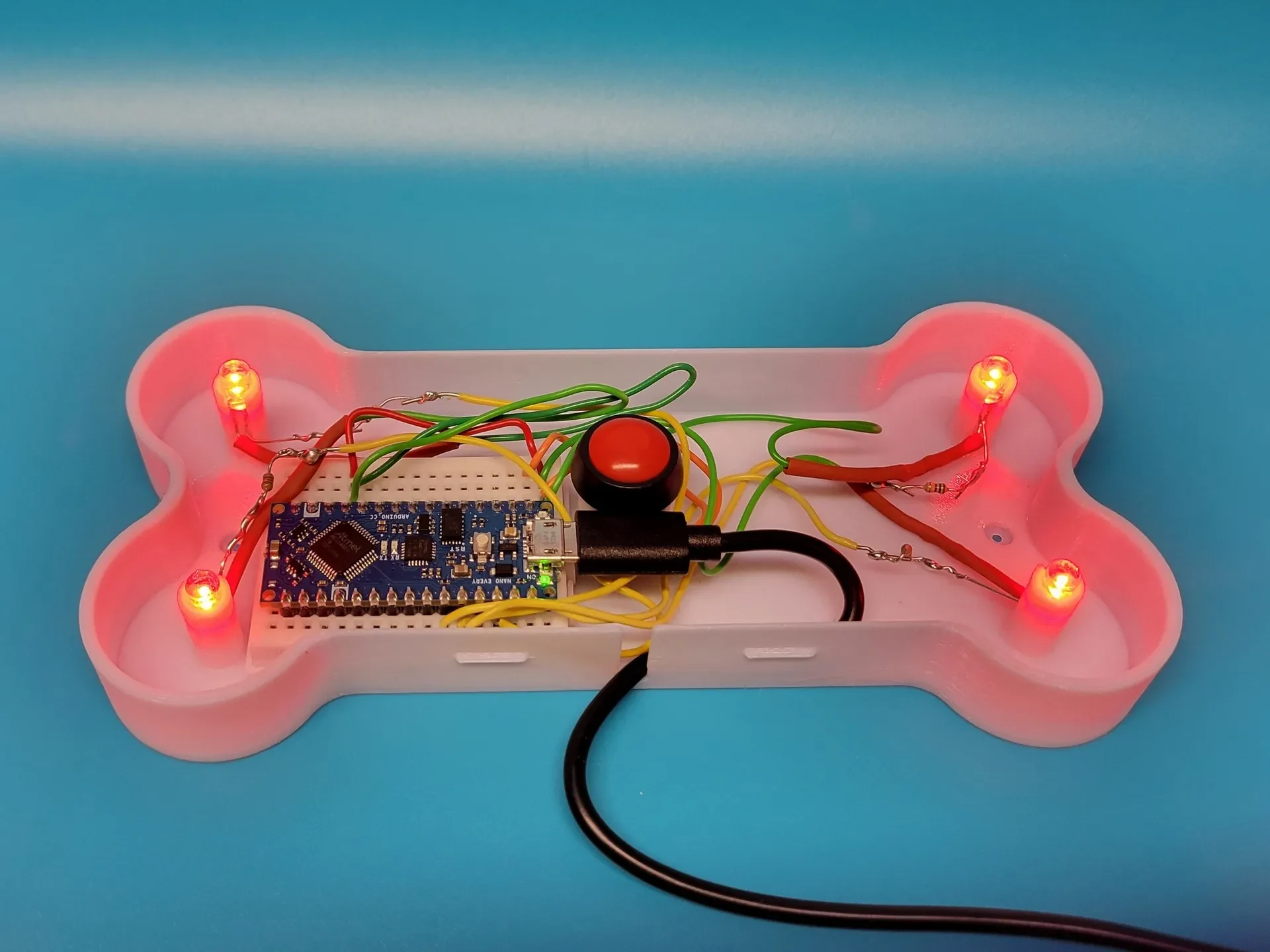

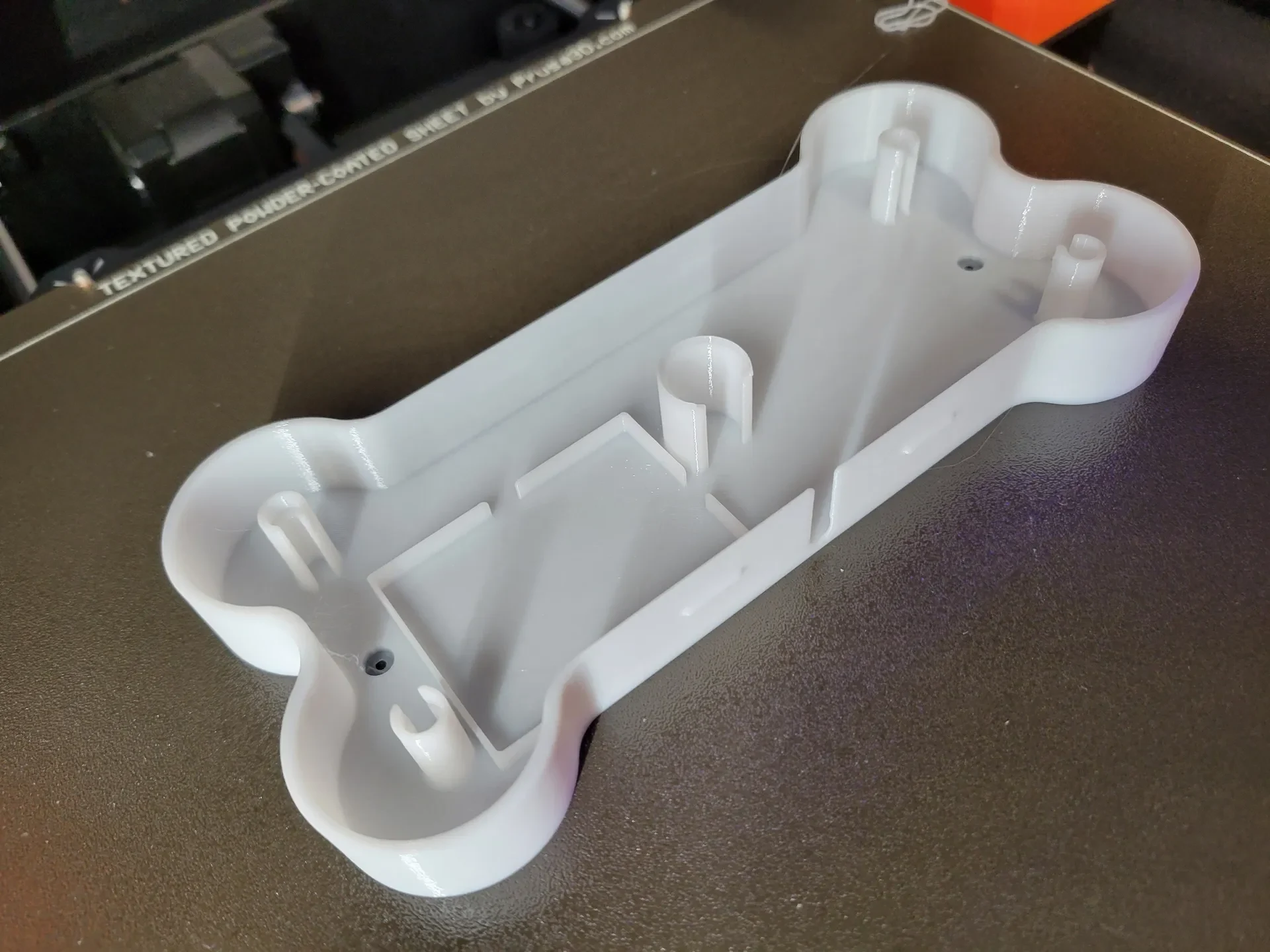

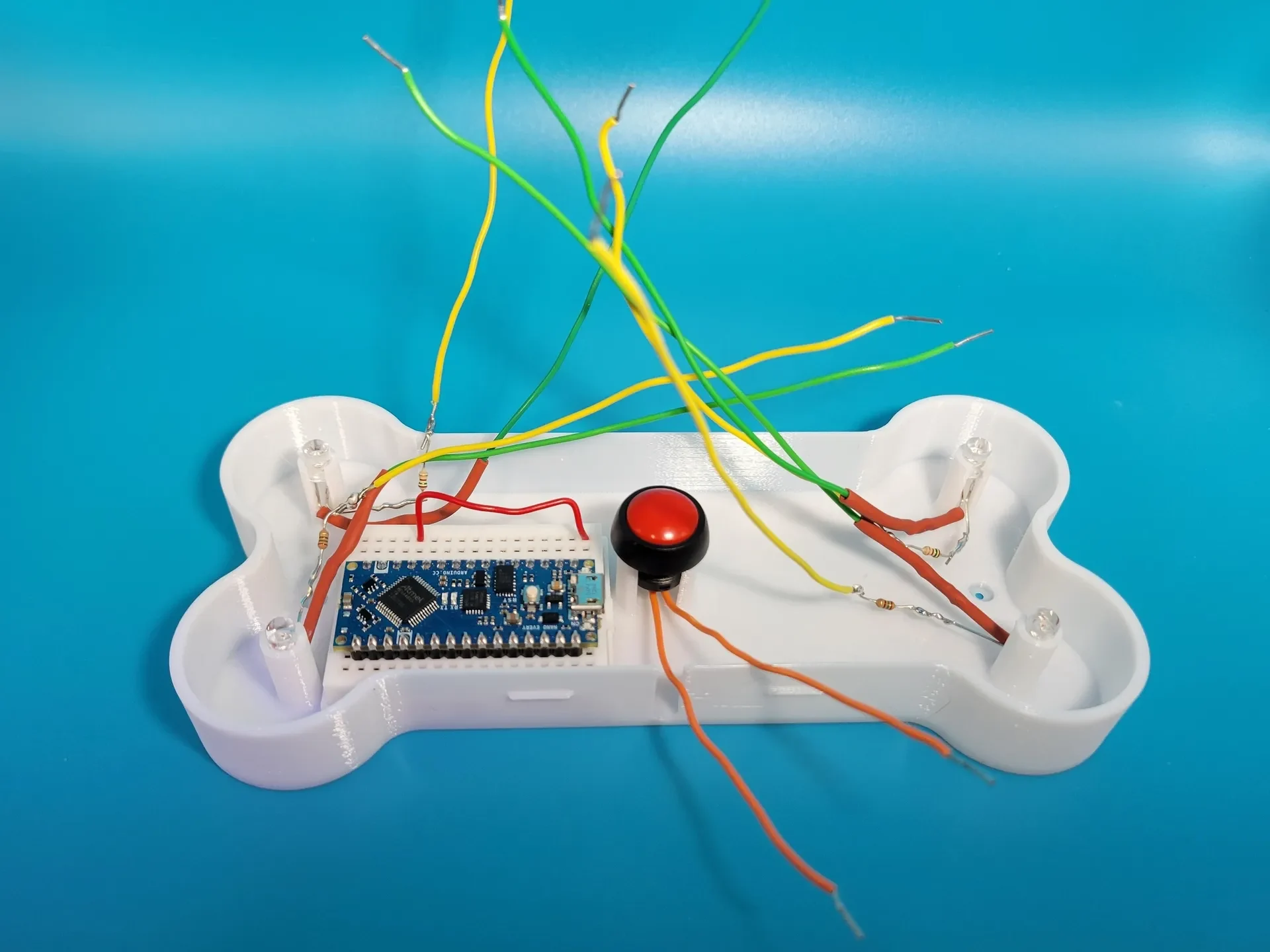

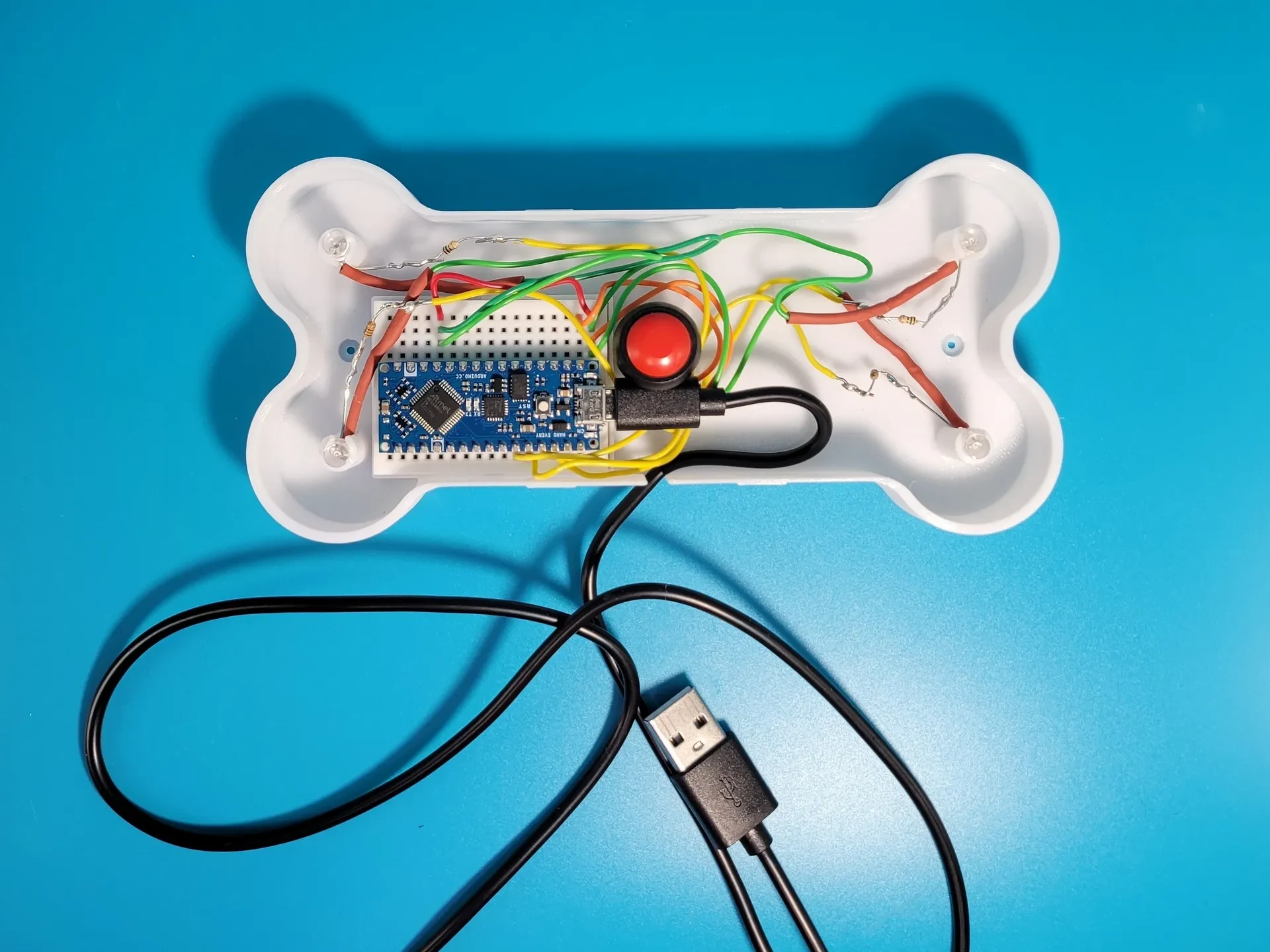

Нижняя часть — все детали, кроме разъема USB-зарядного устройства, подходят к нижней части, которую можно прикрепить к стене с помощью двух шурупов для гипсокартона или дерева, которые вы предоставляете.

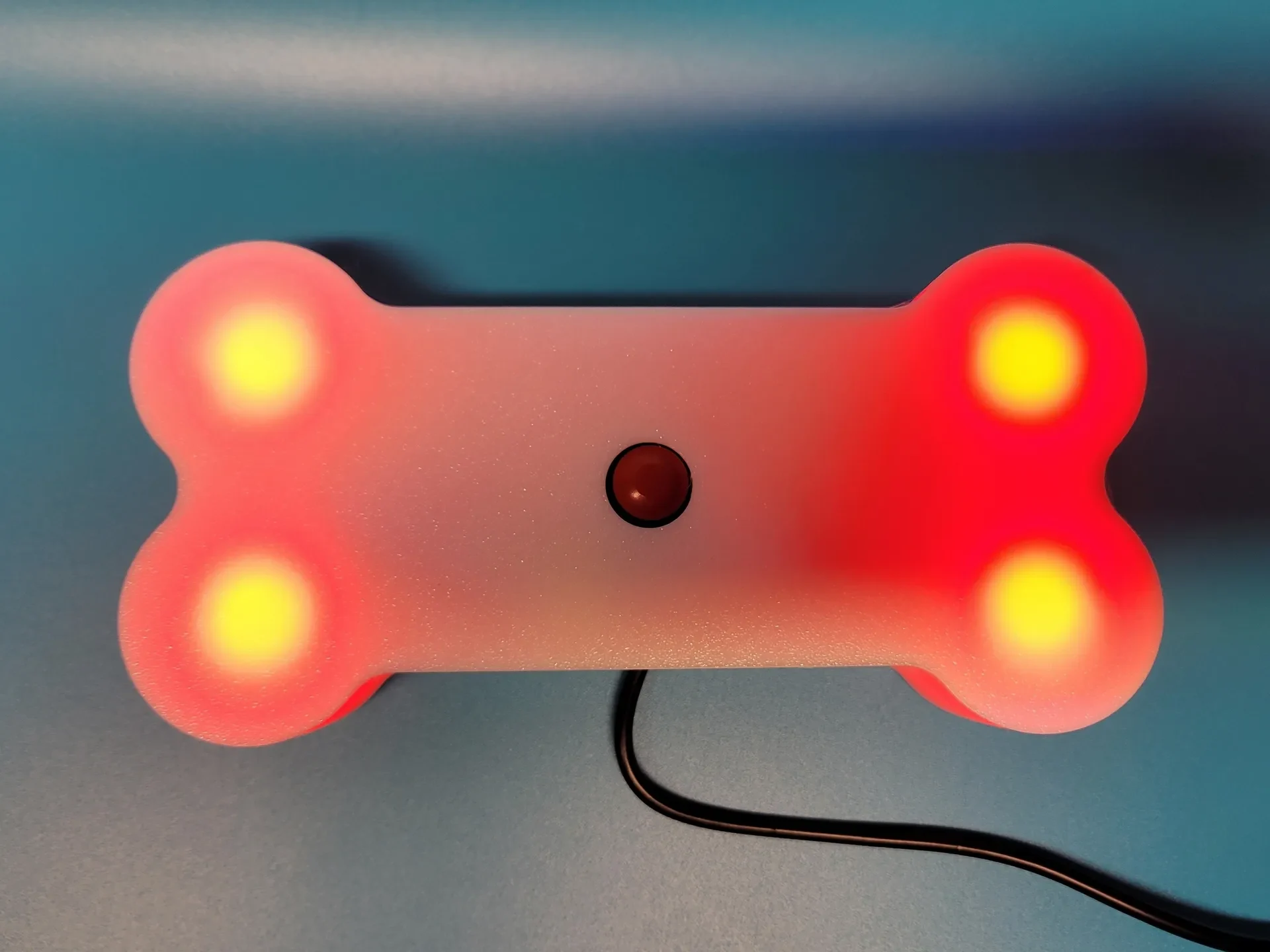

Верх — верх скользит по низу и фиксируется на месте, как только все части будут готовы.
