Моторизованный клапан воздуховода для вентилятора диаметр...

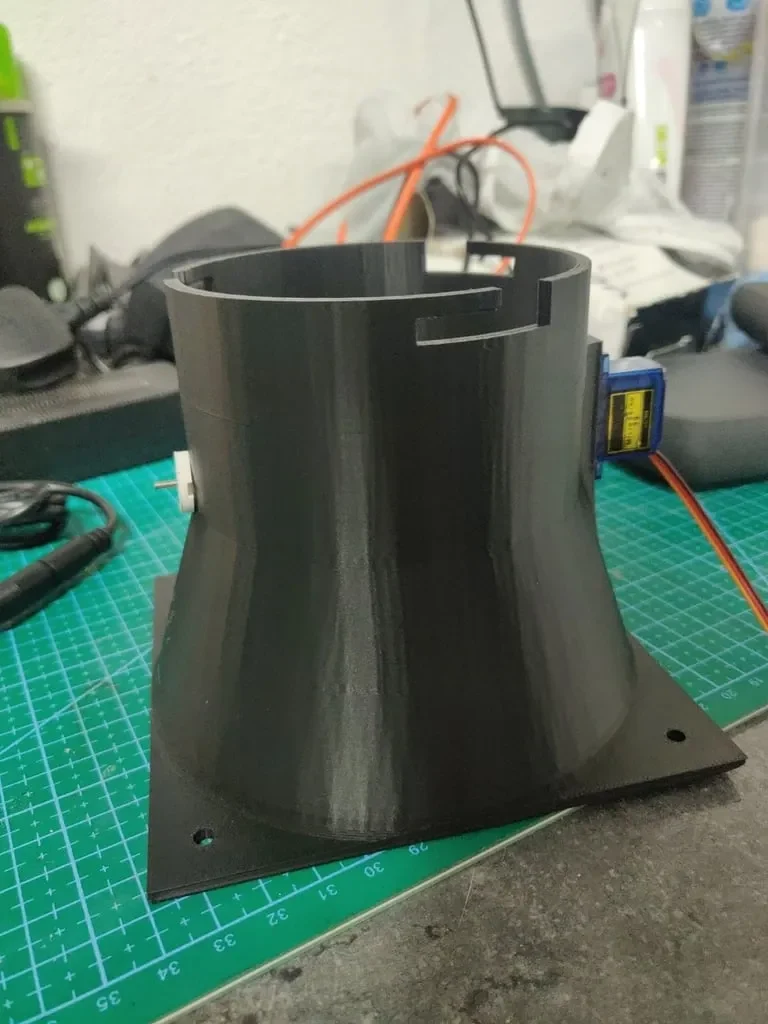

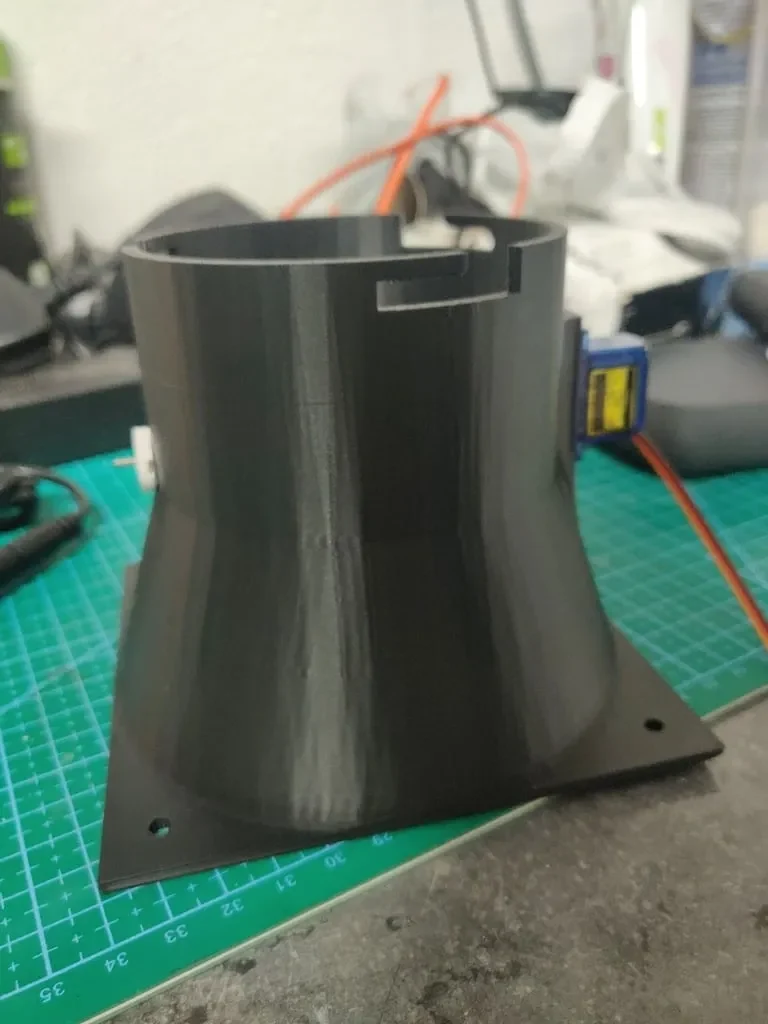

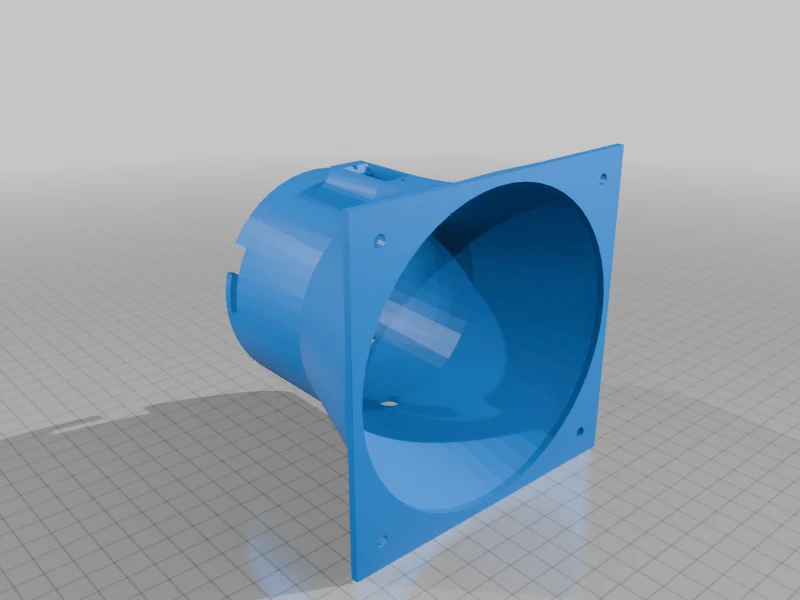

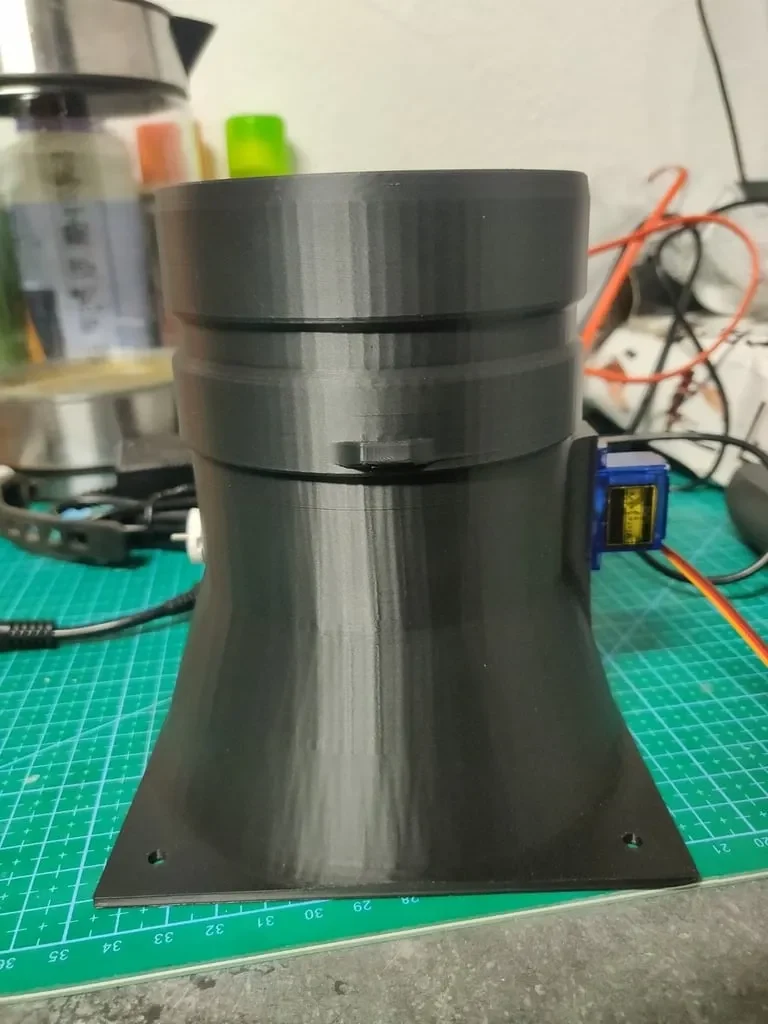

Адаптер, который переходит от 120-мм вентилятора к воздуховоду длиной 100 м с моторизованной заслонкой между ними, управляемой микросервоприводом (SG90).

Пример кода см. в разделе «Контроллер дымоотвода».

Детали, которые вам понадобятся:

1 микро серводвигатель
стержень с резьбой 1 м2
3 м2 орехи
2 болта м2х12мм
Arduino (или что-то еще, что вы будете использовать для управления сервоприводом)
120-мм вентилятор
Воздуховодная трубка

Инструменты, которые вам понадобятся:

Ножовка
Отвертка

Инструкции

При печати с учетом высоты слоя 0,2 мм приостановите печать на слое 399 и вставьте верхнюю гайку m2.
Прикрепите сервопривод к адаптеру с помощью болтов площадью 2 м2.

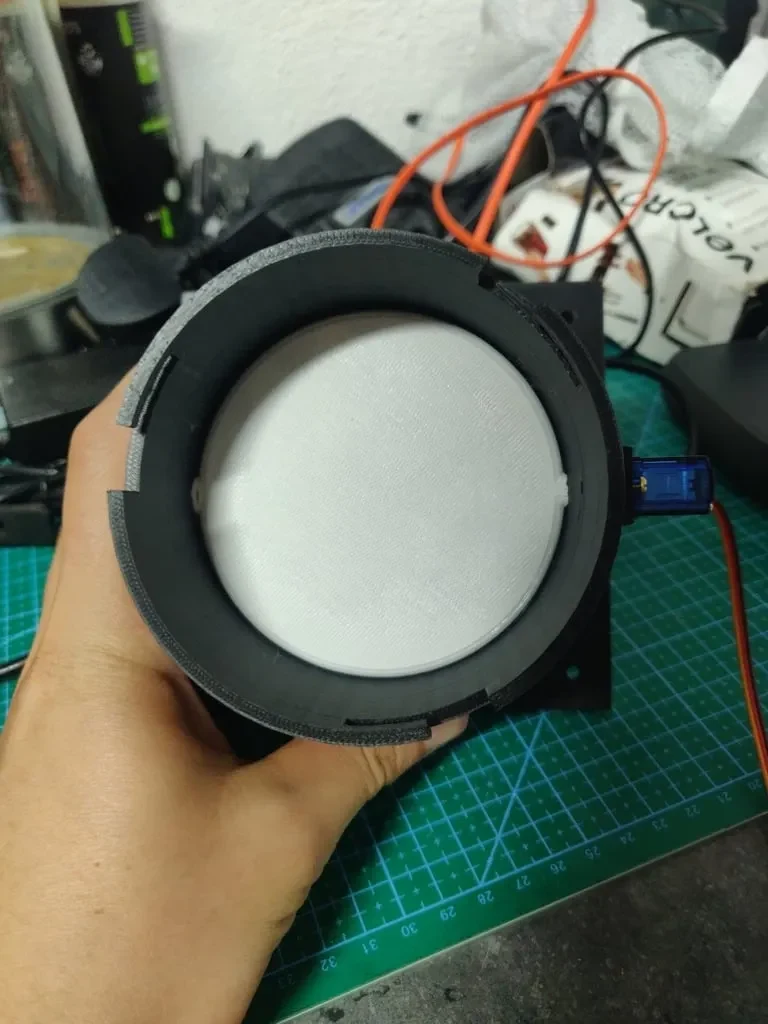

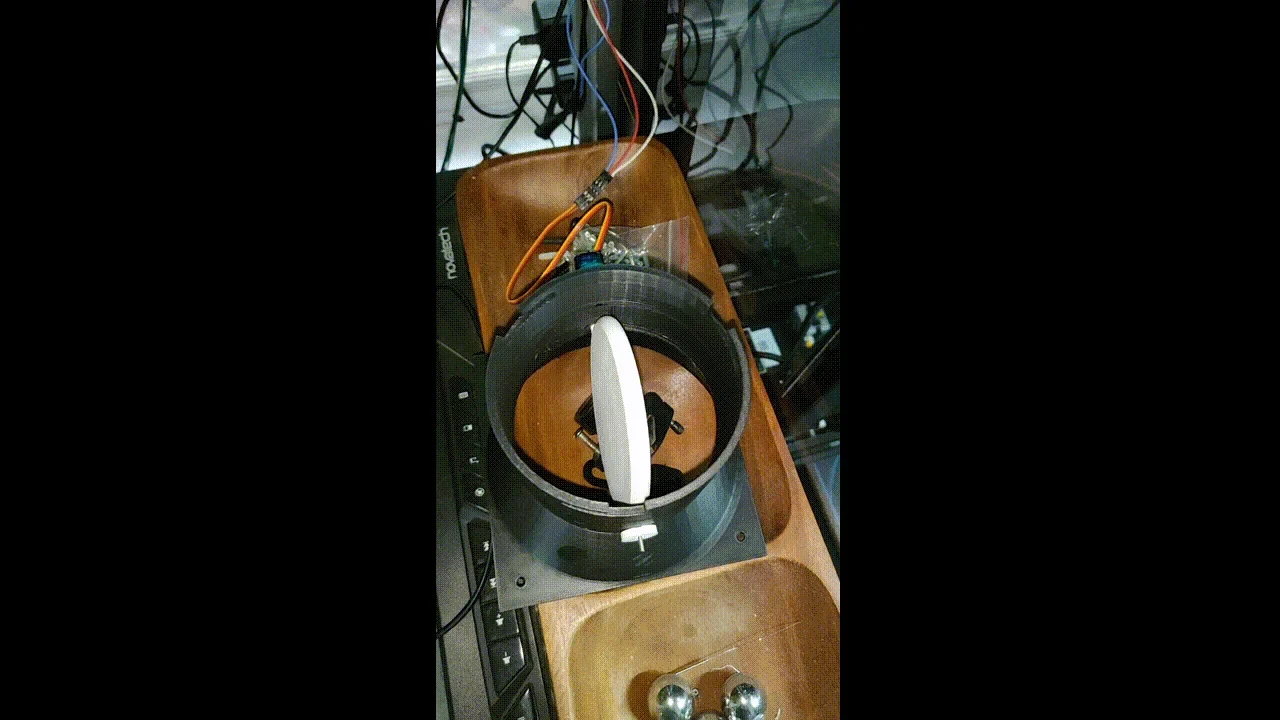

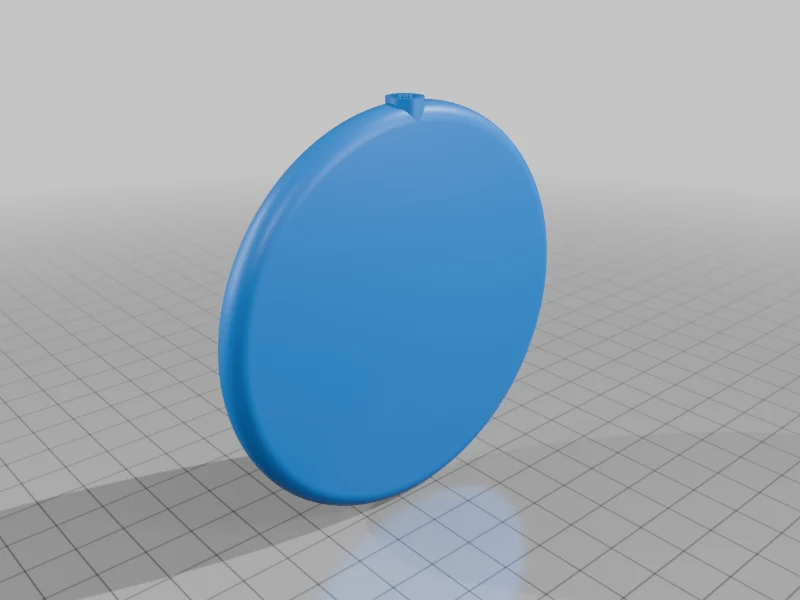

Прикрепите клапан к сервоприводу
Вверните стержень с резьбой m2 через клапан в сервопривод.

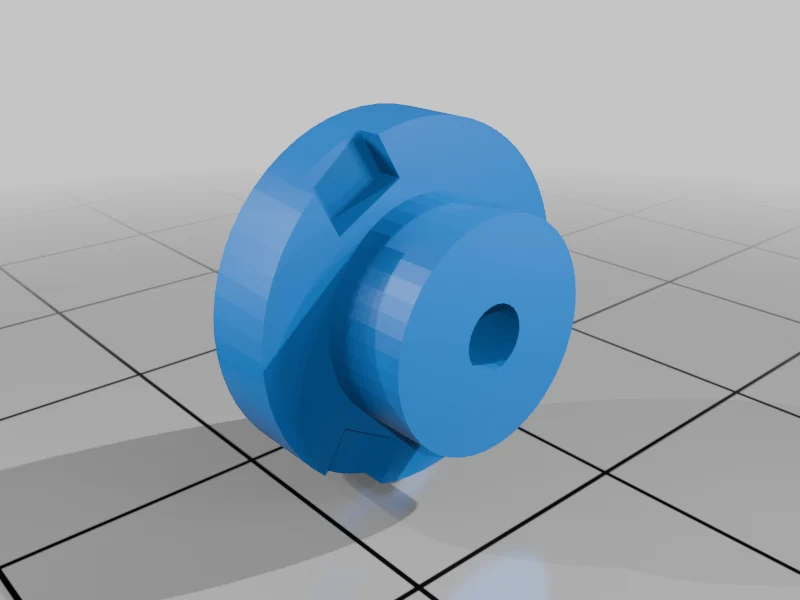

Вставьте гайку м2 в заглушку.
Навинтите заглушку и гайку м2 на стержень.

02.16.2025 V1: Просматриваяthingiverse, я увидел канал вентилятора BKTRIES с вращающейся заслонкой, который заинтересовал меня в моих вытяжных устройствах. Однако в нем использовался шаговый двигатель, который стоит дорого и требует специальной материнской платы, для которой у меня нет места в моем контроллере. Поэтому я перепроектировал его для работы с серводвигателем, который дешевле и не требует дополнительной материнской платы. Я прикинул размеры и расстояние между сервоприводами и спроектировал деталь.

23.02.2025 Версия 1.1: Отверстие двигателя перемещено на 1 мм для прави��ьной установки сервопривода.

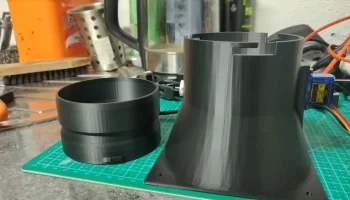

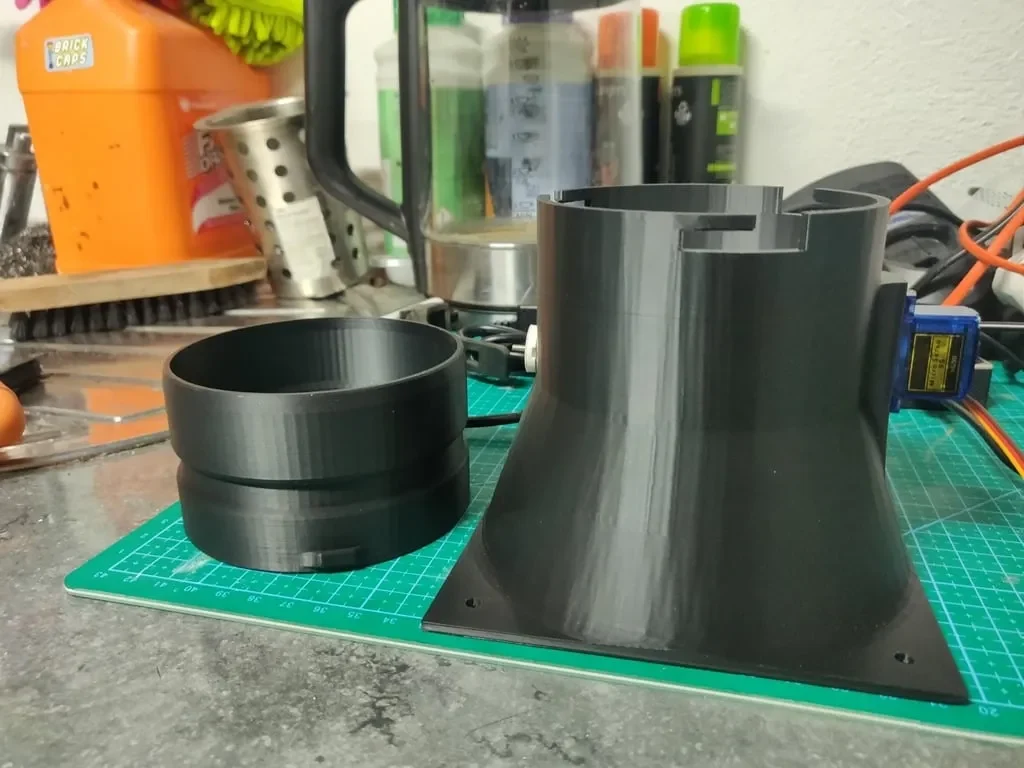

05.05.2025 Версия 1.2: Отредактирован конец клапана, чтобы он правильно подходил к шестерне сервопривода с помощью JayPods Design. Отредактирован адаптер под новый клапан. Добавлены отверстия для поворотного замка в адаптер и изменен размер (от 100 до 90 мм) для работы с поворотным замком Justales, потому что я подумал, что это будет круто. Добавлено отверстие для контргайки в заглушке. Я мог бы заменить клапан, он может быть слишком тяжелым для перемещения сервопривода в данный момент из-за его толщины.

05.23.2025 Версия 1.3: Увеличен диаметр переходника с 90 мм до 91,5 для плотной посадки на поворотный замок. Увеличен диаметр клапана с 83 мм до 84,5 мм.

28.05.2025 Версия 1.4: Высота защелки поворотного замка увеличена с 3 мм до 4,5 мм.

28.06.2025 Версия 1.4: Увеличен диаметр зубца клапана с 5,275 мм до 5,5 мм, так как этот р��змер не подходил для сервопривода. Добавлена ​​фаска для заглушки отверстия под гайку m2 для печати без струн.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 С1

Плоты:

Нет

Поддерж��вает:

Да

Разрешение:

0,2

Заполнение:

20

Примечания:

Используйте опоры на адаптере.
Принимая во время печати адаптера высоту слоя 0,2 мм, приостановите печать на слое 399, чтобы вставить гайку m2.
