Макропад Fusion360

Arduino и пр.

Источник:

www.printables.com

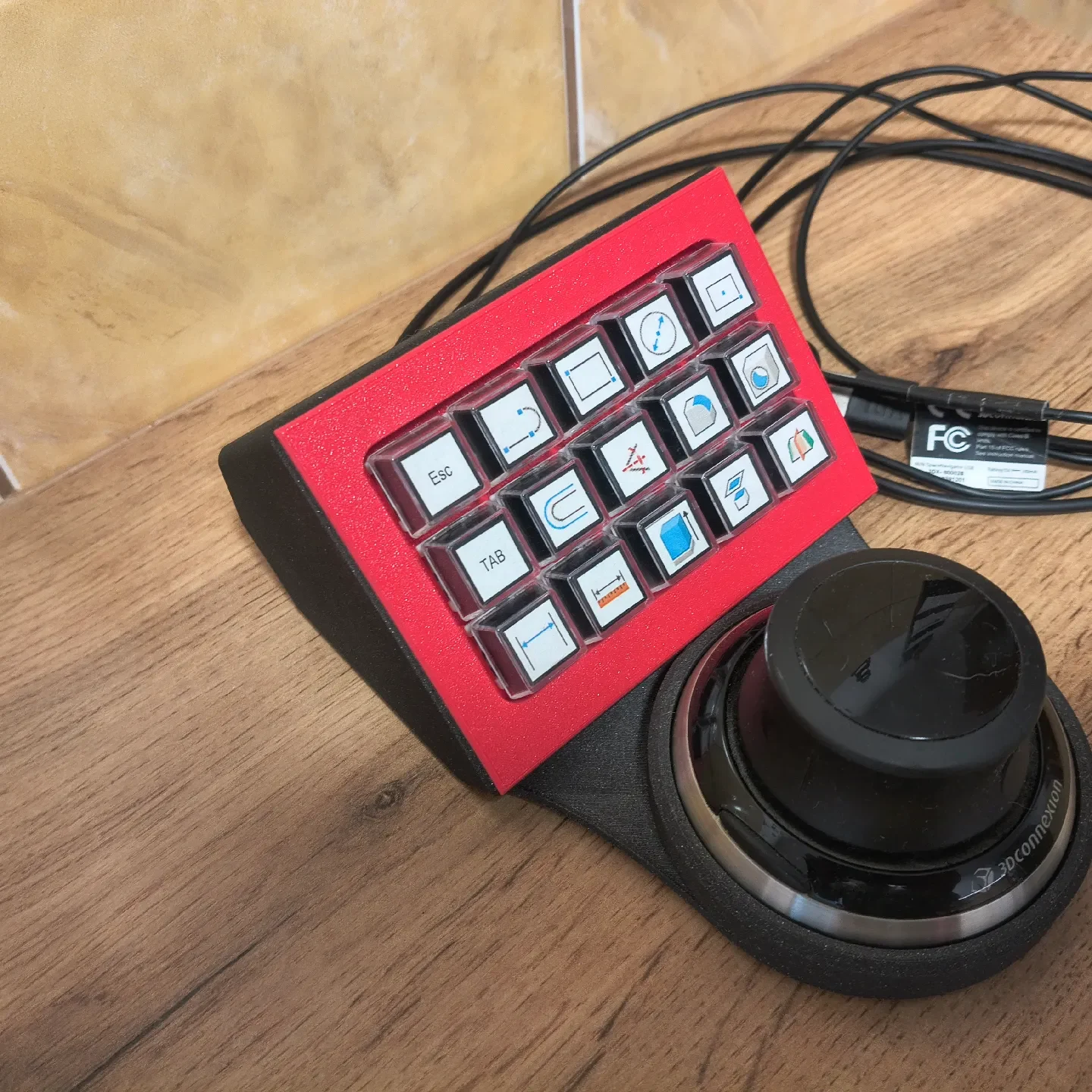

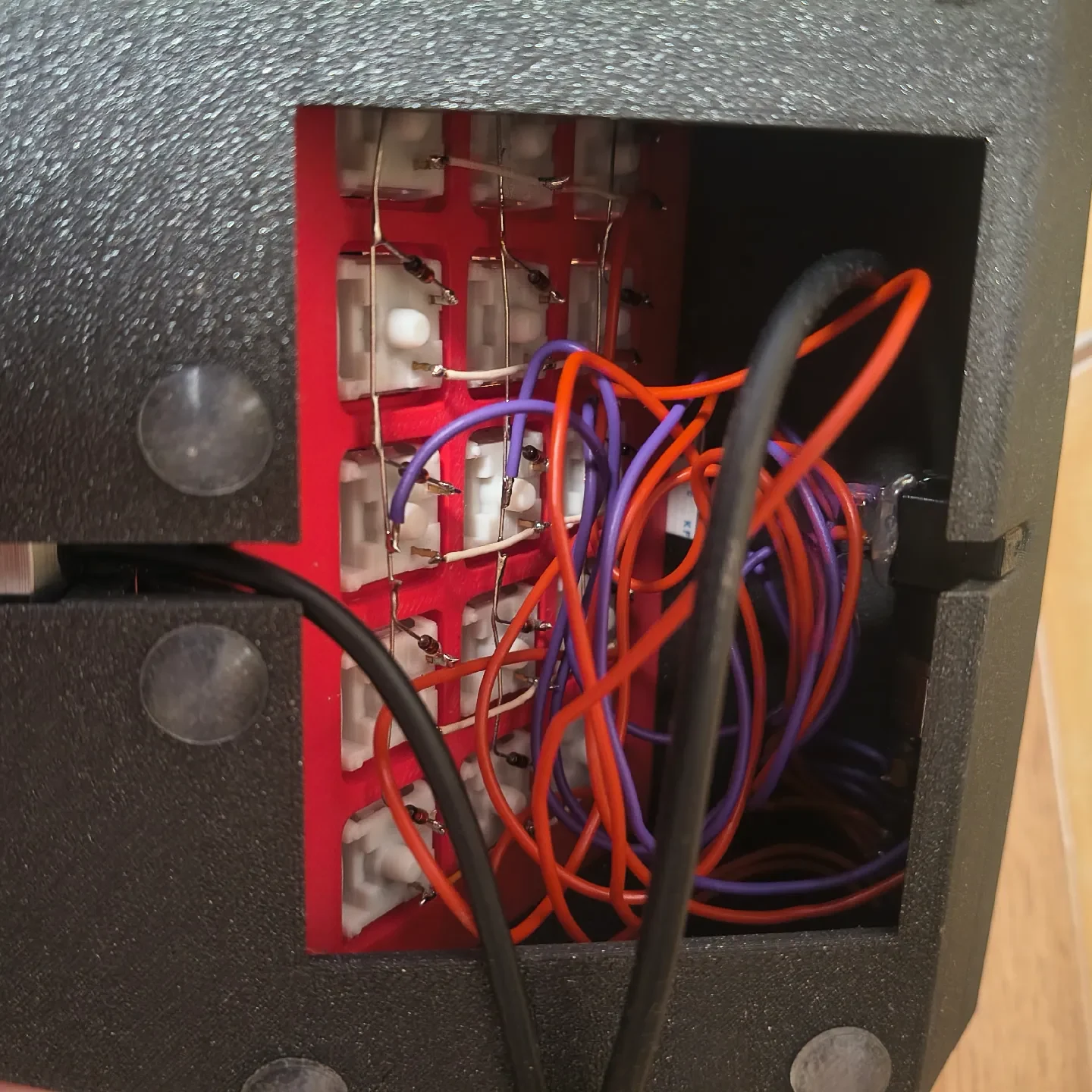

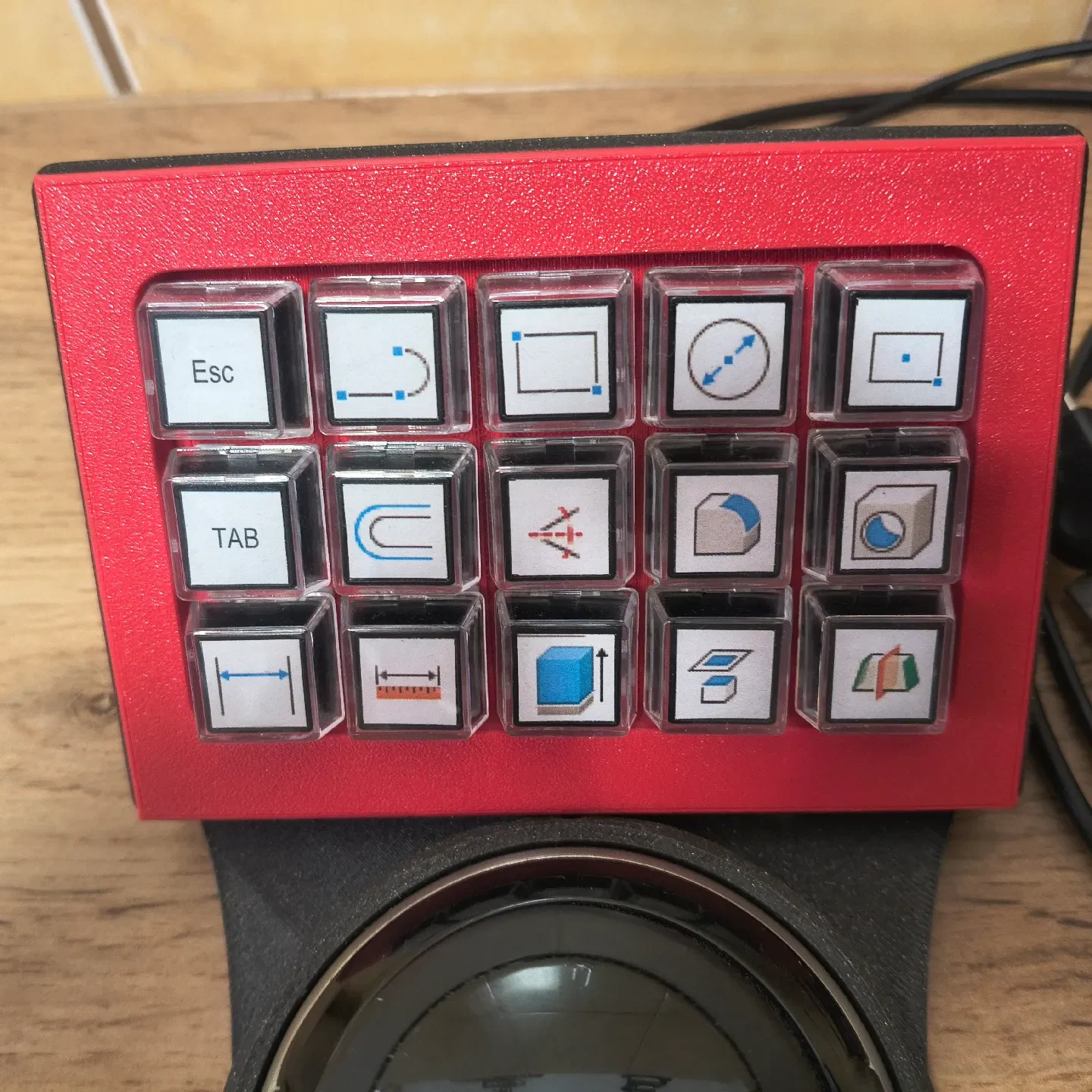

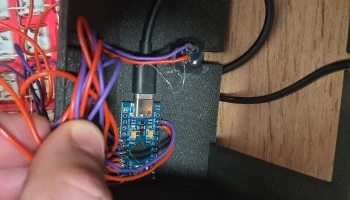

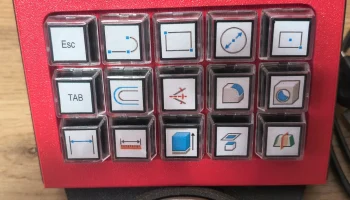

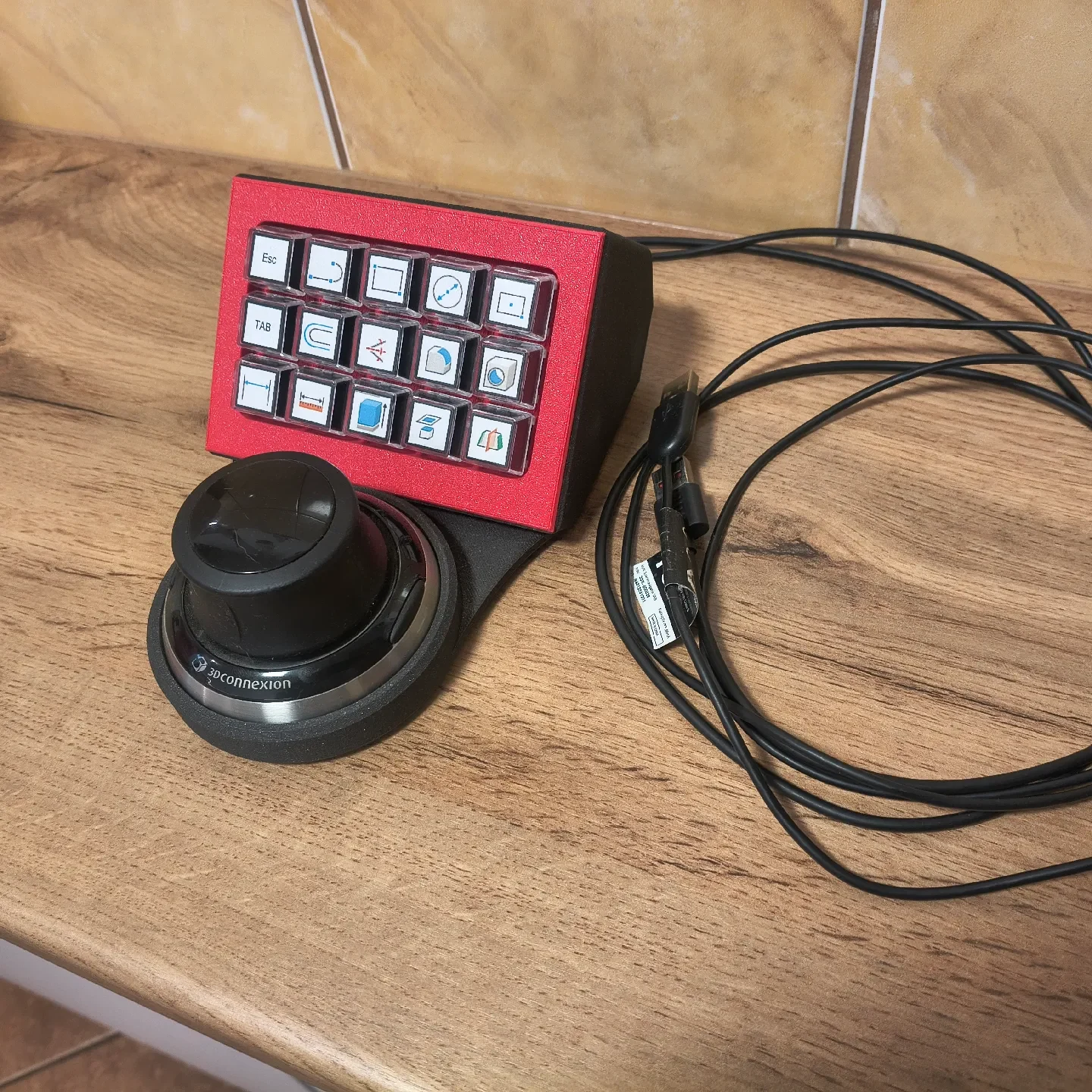

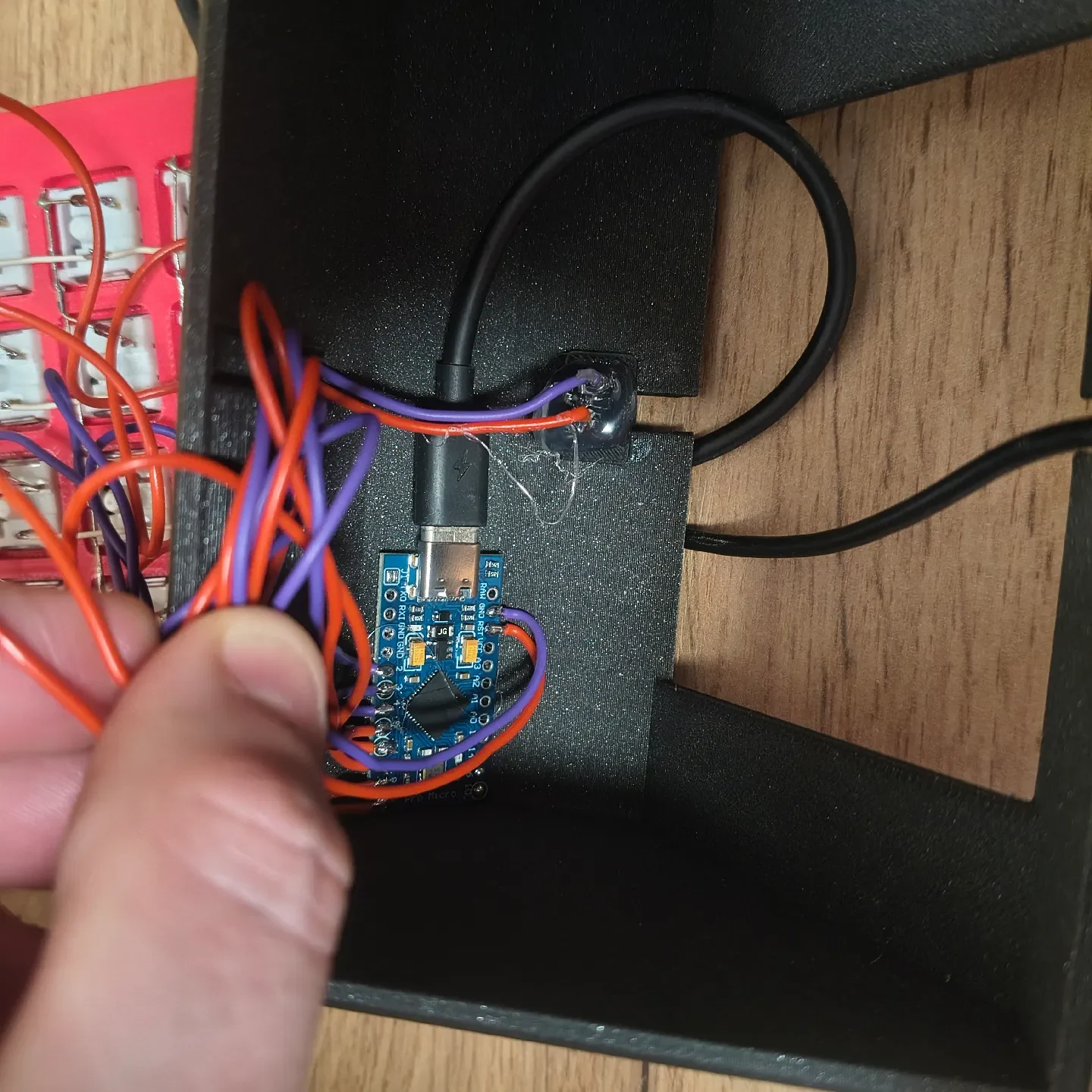

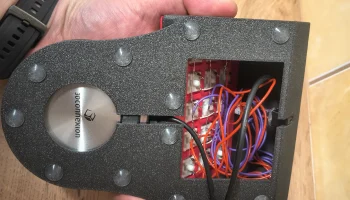

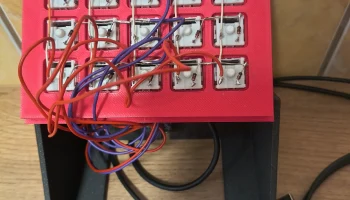

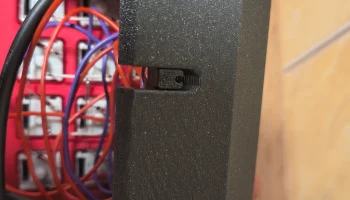

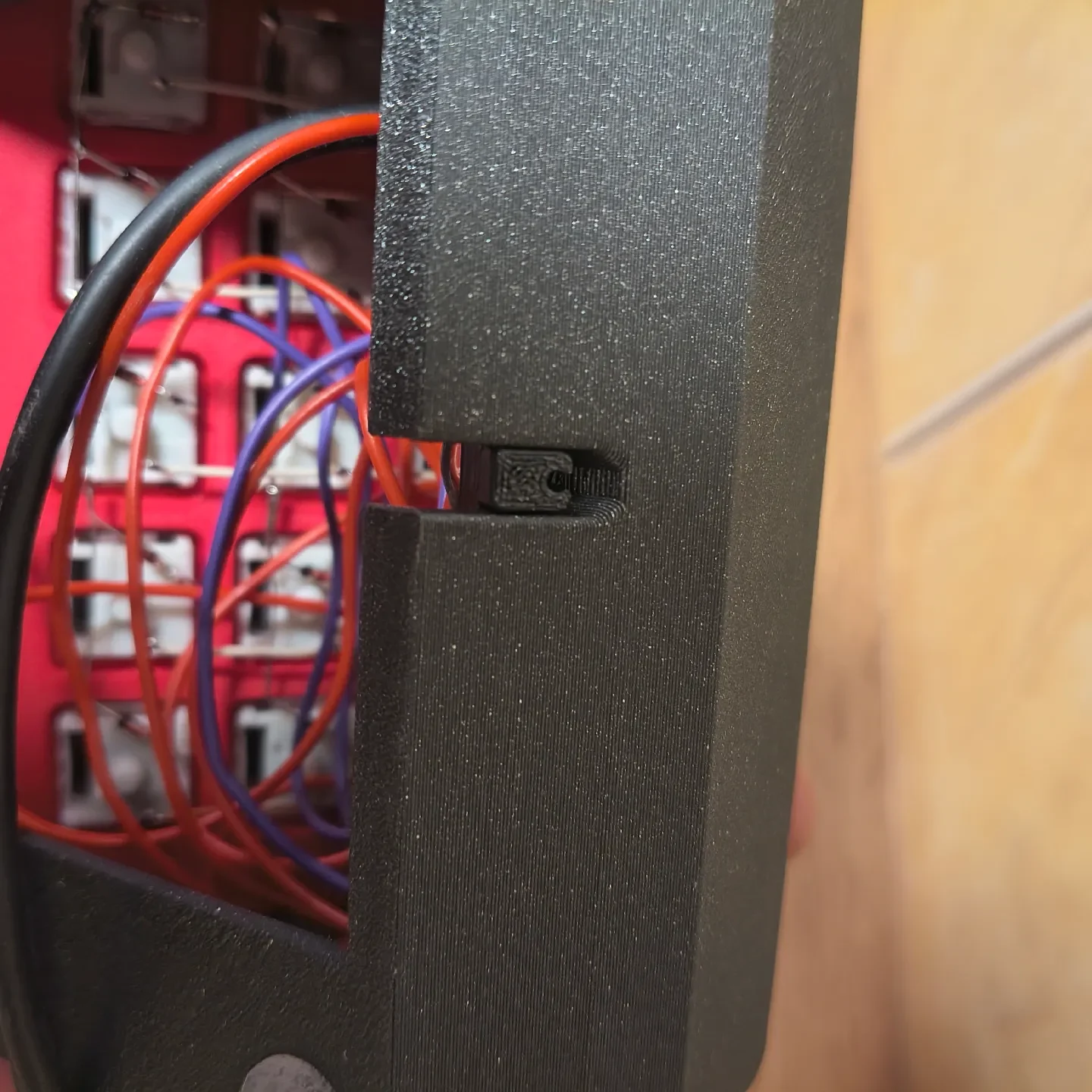

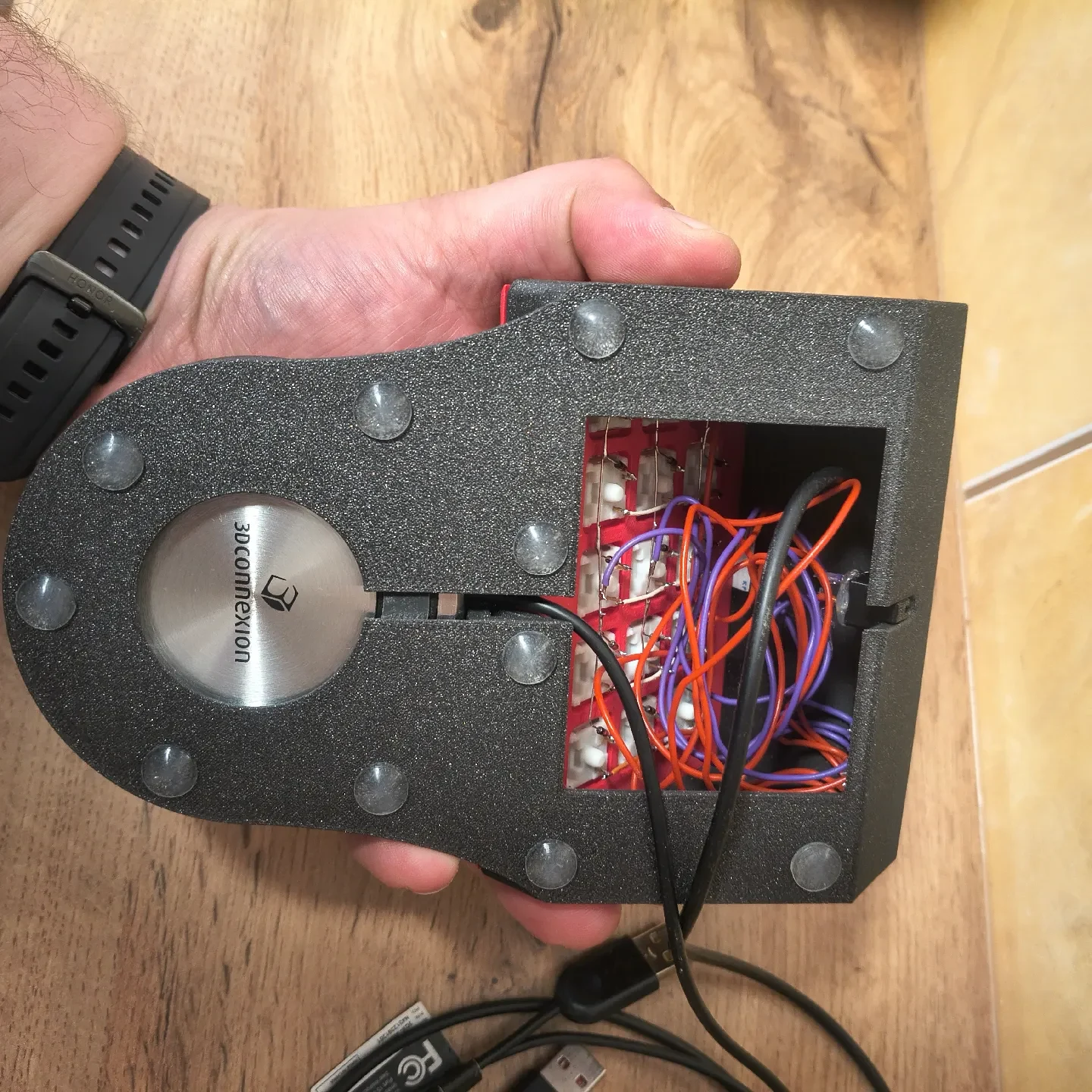

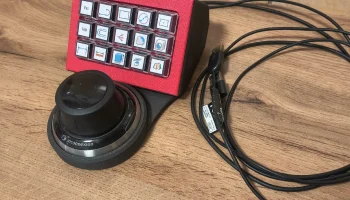

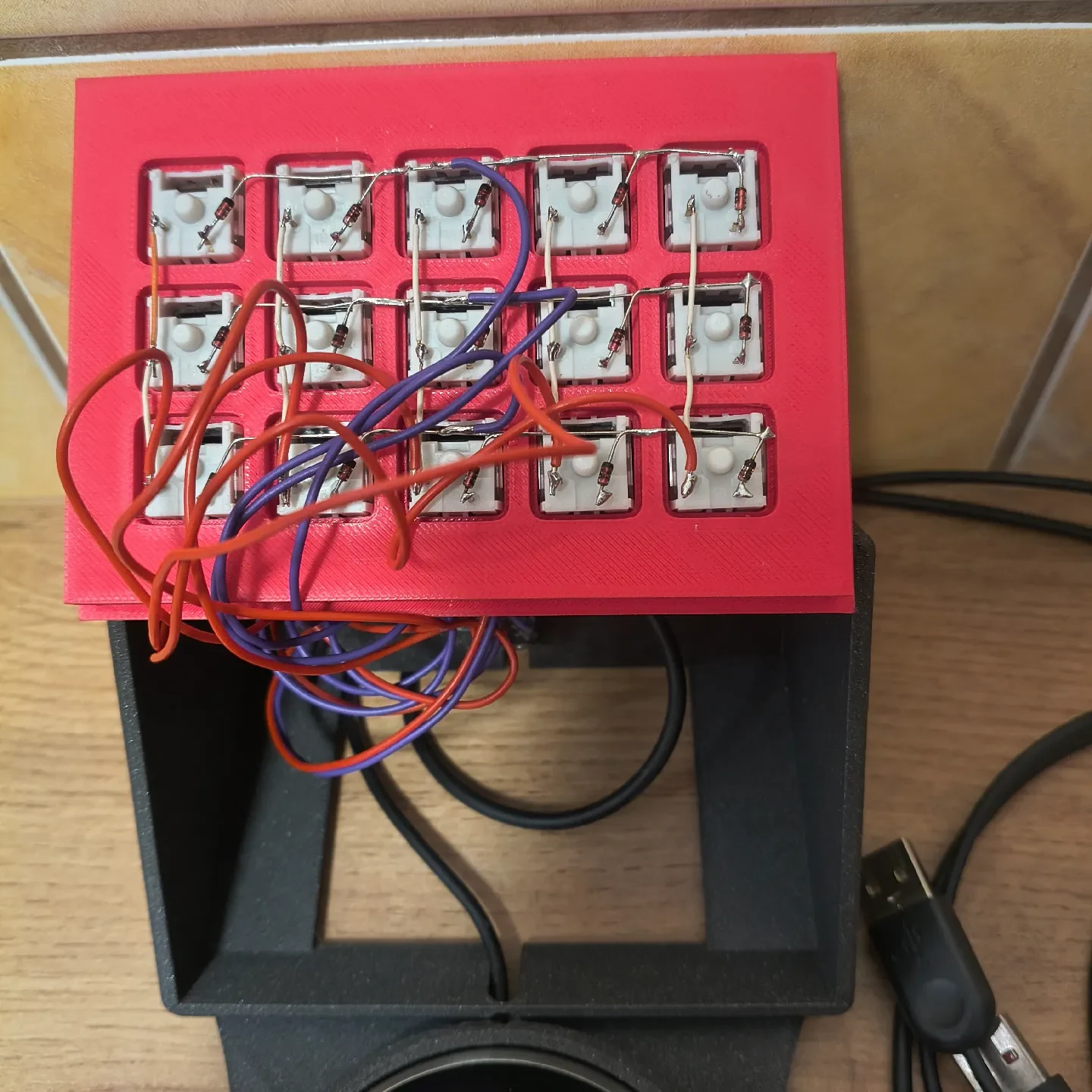

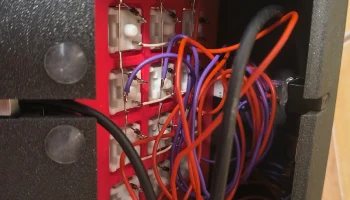

Макропад адаптирован под модель https://www.printables.com/model/1466443-stream-deck-spacemouse-combo-mount. Я создал сочетания клавиш для программы Fusion. Я реализовал макропад в системе QMK. Я загрузил программу на плату ProMicro. От платы ProMicro я подключил микропереключатель к задней части корпуса для удобства модификации системы. Я подготовил специальную модель для крепления микропереключателя, подходящую к корпусу. Доска крепится горячим клеем. Ключи подключены через диод 1N 4148. Я использовал черные линейные клавиши. Колпачок клавиатуры представляет собой защитную оболочку MX Relegendable Keycap Shell Protection.

Прикрепляю свои QMK-коды:

файл keymap.c

#include QMK_KEYBOARD_H

const uint16_t Раскладки клавиш PROGMEM[][MATRIX_ROWS][MATRIX_COLS] = {
МАКЕТ(
// Верш 1 (Замиаст A, B, C, D, E)
KC_ESC, KC_L, KC_R, KC_C, LCTL(LSFT(KC_P)),

// Верш 2 (Замиаст Ф, Г, Х, И, И)
КС_ТАБ, КС_О, КС_Х, КС_F, КС_Н,

// Верш 3 (Замиаст К, Л, М, Н, О)
КС_Д, КС_I, ��С_Е, КС_П, LCTL(КС_1)
)
};

файл keybord.json

{
«keyboard_name»: «Себа 3D»,
«URL»: "",
«сопровождающий»: «qmk»,
«ширина»: 5,
«высота»: 3,
«процессор»: «atmega32u4»,
«загрузчик»: «катерина»,
«diode_direction»: «COL2ROW»,
«производитель»: «Сделай сам»,
«USB»: {
«вид»: «0xFEED»,
«ПИД»: «0x0005»,
«device_version»: «1.0.0»
},

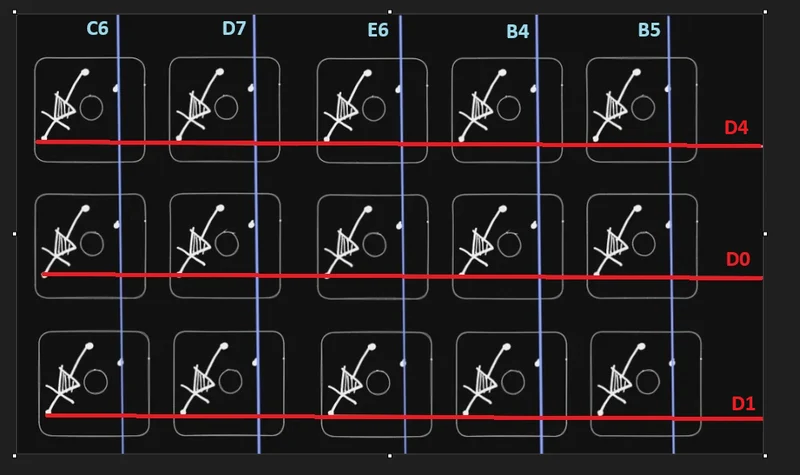

«matrix_pins»: {
«cols»: [«C6», «D7», «E6», «B4», «B5»],
«строки»: [«D4», «D0», «D1»]
},
«макеты»: {
«МАКЕТ»: {
«макет»: [
{«матрица»: [0, 0], «x»: 0, «y»: 0}, {«матрица»: [0, 1], «x»: 1, «y»: 0}, {«матрица»: [0, 2], «x»: 2, «y»: 0}, {«матрица»: [0, 3], «x»: 3, «y»: 0}, {«матрица»: [0, 4], «х»: 4, «у»: 0},
{«матрица»: [1, 0], «x»: 0, «y»: 1}, {«матрица»: [1, 1], «x»: 1, «y»: 1}, {«матрица»: [1, 2], «x»: 2, «y»: 1}, {«матрица»: [1, 3], «x»: 3, «y»: 1}, {«матрица»: [1, 4], «x»: 4, «y»: 1},
{«матрица»: [2, 0], «x»: 0, «y»: 2}, {«матрица»: [2, 1], «x»: 1, «y»: 2}, {«матрица»: [2, 2], «x»: 2, «y»: 2}, {«матрица»: [2, 3], «x»: 3, «y»: 2}, {«матрица»: [2, 4], «x»: 4, «y»: 2}
]
}
}
}

файл Rules.mk

MCU = atmega32u4
ЗАГРУЗЧИК = Катерина

BOOTMAGIC_ENABLE = да
MOUSEKEY_ENABLE = нет
EXTRAKEY_ENABLE = да
CONSOLE_ENABLE = нет
COMMAND_ENABLE = нет
BACKLIGHT_ENABLE = нет
RGBLIGHT_ENABLE = нет
NKRO_ENABLE = да
