Прочный и компактный держатель F-образных зажимов для длинны

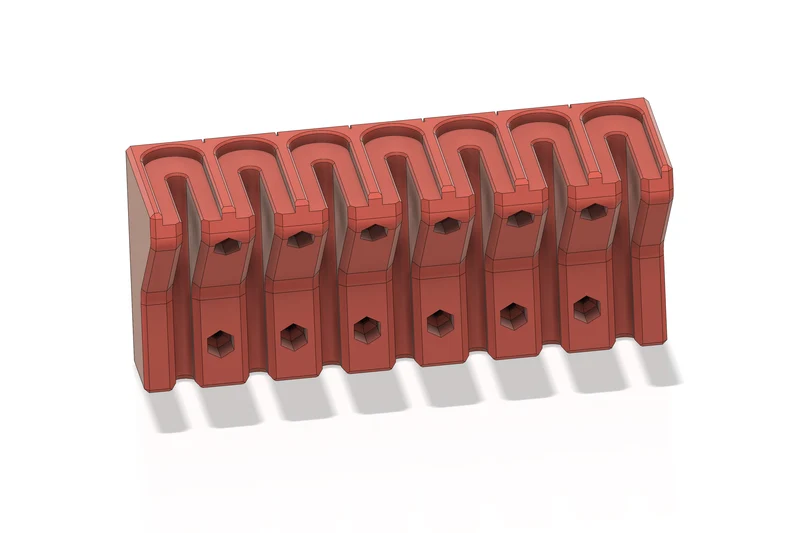

Я разработал этот держатель F-образных зажимов, чтобы максимально компактно хранить зажимы на стене. Держатель специально сделан массивным и громоздким, чтобы выдерживать вес и силы, действующие на объект.

Для обычных и небольших зажимов обратите внимание на конструкцию LR2219.

Как распечатать этот держатель зажима

Существует пример проекта Prusa Slicer, заканчивающийся на «Печать», где я настроил все рекомендуемые параметры. Если вы создаете свой проект, обратите внимание на необычную ориентацию печати! Объект печатается вертикально, стоя на небольшой нижней части.

Хотя печать на «обратной стороне» технически возможна, в полученном держателе слои будут иметь неправильную ориентацию. Если вы не используете для печати ASA, держатель, скорее всего, со временем сломается.

Ознакомьтесь с моими рекомендациями в таблице ниже:

Размер сопла: 0,4 мм
Высота слоя: 0,2 мм
Материалы нитей: PETG или PLA.
Периметры: три периметра для дополнительной прочности.
Заполнение: 15%
Профиль слайсера Prusa: «Качество 0,2 мм»
Размеры

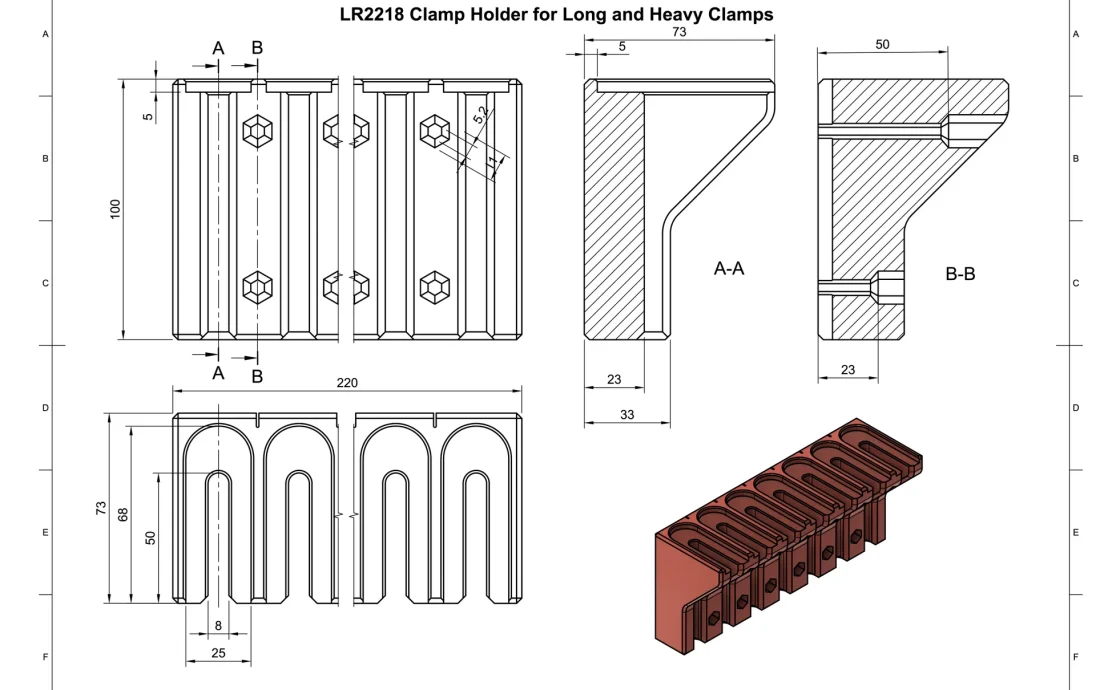

Все размеры вы н��йдете на рисунке выше. Держатель подойдет для стержней шириной до 8 мм и ширины головки до 25 мм. Держатель предназначен для длинных зажимов, при этом стержень обеспечит достаточный вес, чтобы надежно удерживать их на месте.

Зажимы с длиной головки более 20 см не тестировал, поэтому не знаю, насколько хорошо они будут держаться на месте.

Монтаж

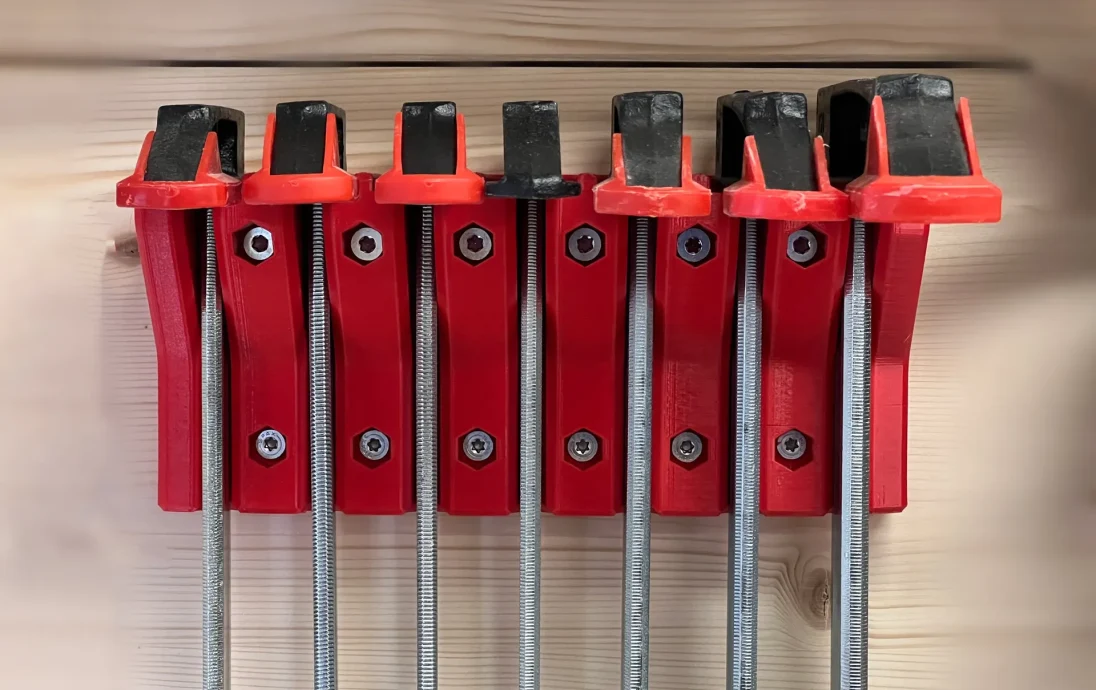

Используйте шурупы с по��айной головкой диаметром 5 мм, чтобы закрепить держатель на любой стене. В идеале в каждое подготовленное отверстие для винта вставьте винт, чтобы равномерно сбалансировать силы и избежать изгиба детали.

Осторожно затяните винты вручную!

О дизайне Fusion360

Конструкция Fusion360 позволяет легко регулировать размеры слотов и общий размер держателя. Конструкция автоматически регулирует количество слотов, чтобы максимально эффективно использовать ширину. Настраивайте параметры только в разделе избранного.

Поскольку у Fusion360 есть множество проблем, особенно с полностью параметрическими проектами, я рекомендую настраивать проект в Fusion360 только в том случае, если вы являетесь опытным пользователем этого программного обеспечения.

Варианты
LR2218 Прочный и компактный держатель F-образных зажимов для длинных и тяжелых зажимов
LR2219 Компактный держатель F-образных зажимов для обычных и небольших зажимов
Узнайте больше от Метикуми

Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:

https://metikumi.com/3d-models/

Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:

https://metikumi.com

Заключение

Это длинная печать, но она позволит вам хранить больше зажимов на меньшем пространстве. Пожалуйста, оцените и загрузите фотографии своих отпечатков, если вам нравится эта модель, и дайте мне знать, если у вас возникнут проблемы или у вас есть идеи по улучшению этих моделей.

Удачной печати!
