P3steel 2.5 - Смещенное крепление RAMPS
Это ремикс «P3steel 2.x — смещенное крепление RAMPS» от Toolson для платы RAMPS/MEGA, но специально для рамы 2.5 DXL, вырезанной лазером, у которой, похоже, отверстия для крепления электроники немного отличаются от конфигурации рамы 2.0 и 2.01. Подобно версии Toolson, это позволяет с некоторым смещением добавить адаптер LCD/SD к плате RAMPS и дает вам лучший доступ к электронике.

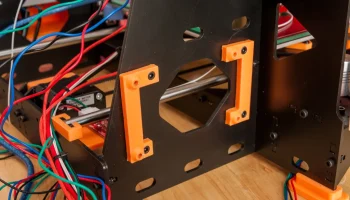

Если вы используете make P3Steel с рамой 2.5 DXL, вы можете не заметить, что обе стойки рамы имеют разные конфигурации отверстий, и эти конфигурации также ка��утся отличными от конфигураций рам 2.0/2.01. Если следовать традиционной компоновке, RAMPS устанавливается «слева», если смотреть на переднюю часть принтера, снаружи. Вам нужно найти вертикальную панель рамы с отверстиями, подходящими к вашей плате Arduino Mega 2560 — это ваша «левая стойка». Если вы используете другую вертикальную панель рамы в качестве «левой» и попытаетесь совместить Arduino с монтажными отверстиями, она не совпадет.
Итак, если вы используете вышеуказанную конфигурацию, если вы используете крепление Toolson, вы можете обнаружить, что монтажные отверстия на раме просто не совпадают. В «Toolson Edition» Prusa от Toolson используется рама 2.01. Используйте эти файлы для создания правильного монтирования.

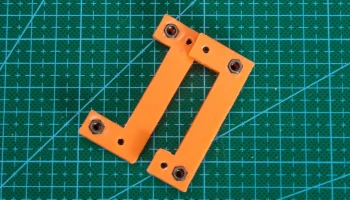

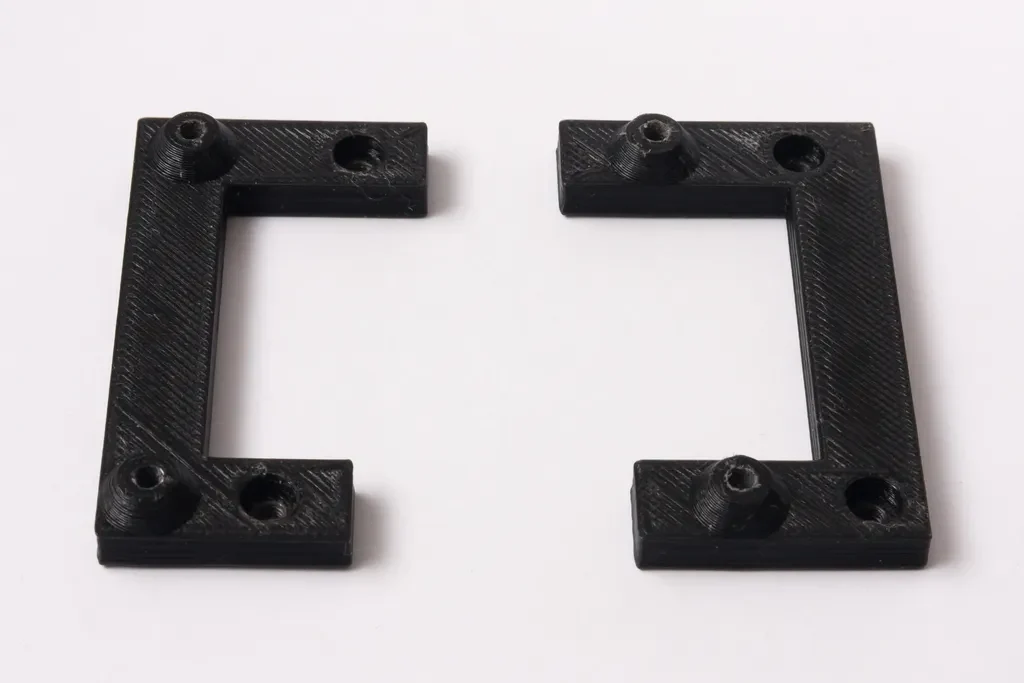

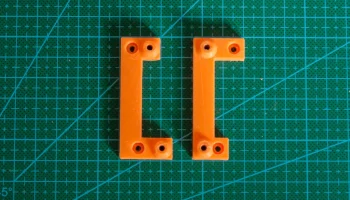

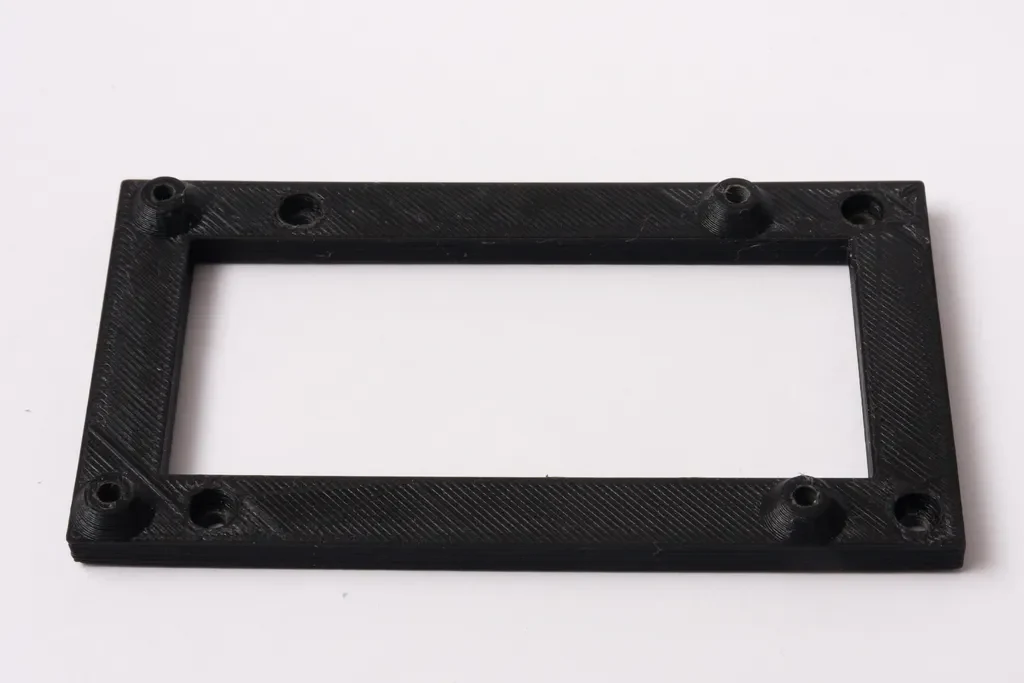

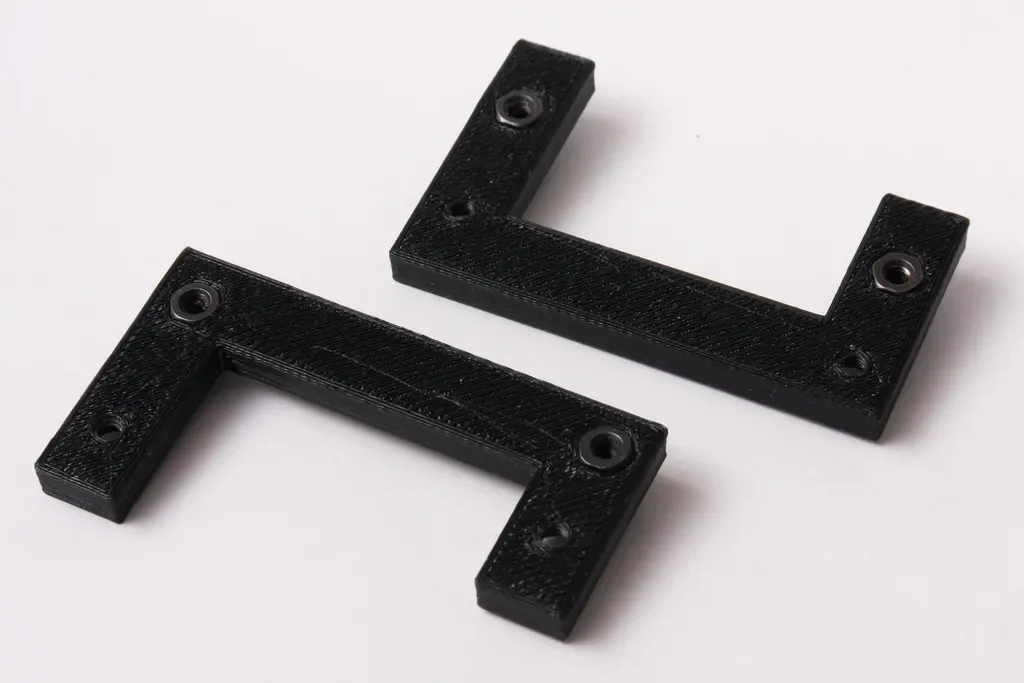

Я включил как полноразмерную версию, так и (а-ля Тулсон!) Диетическую версию, позволяющую экономить нить и время печати. Диетическая версия также может помочь с проблемами скручивания углов, поскольку она состоит из двух меньших частей, а не одной большой.
Пожалуйста, поделитесь своими моделями, если вы их сделаете!
ОБНОВЛЕНИЕ: 16 июня 2016 г.
Таймлапс обоих отпечатков: https://youtu.be/99uBQ1ShJvY
ОБНОВЛЕНИЕ: 16 июня 2016 г.

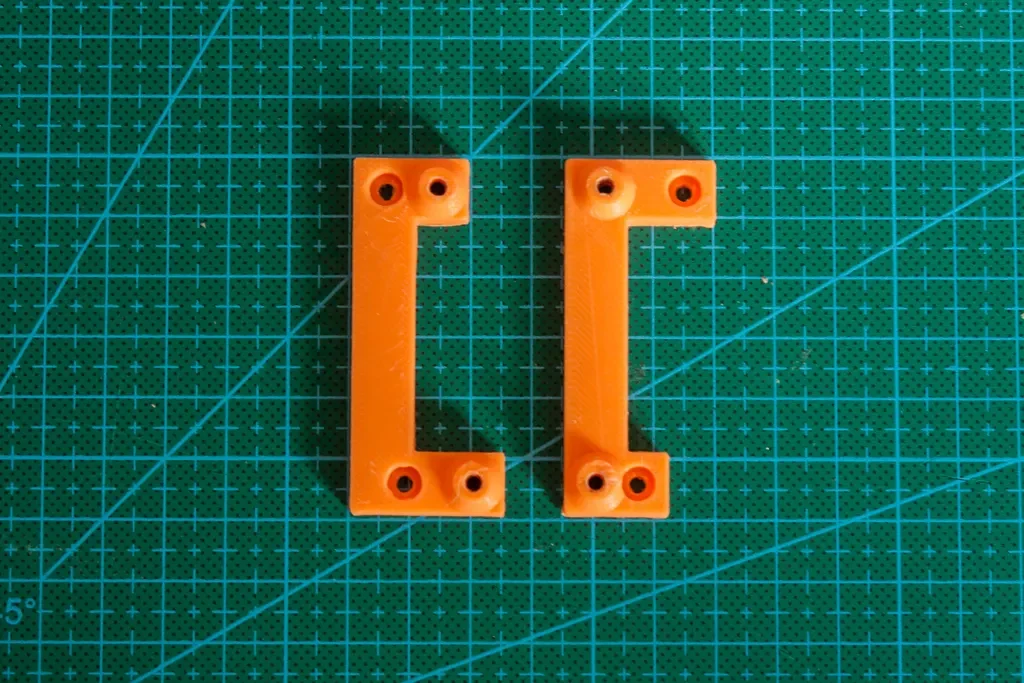

Загружен новый STLp3steel2.5-_ramps_10mm_offset_mount_super_diet, который теперь имеет смещение всего 10 мм вместо 15 мм, поскольку я думаю, что рама 2.5 DXL имеет больше места по отношению к раме. Этот файл также еще больше урезан до минимума, необходимого для крепления Arduino к раме. (еще не напечатано!)
ОБНОВЛЕНИЕ: 20 июня 2016 г.

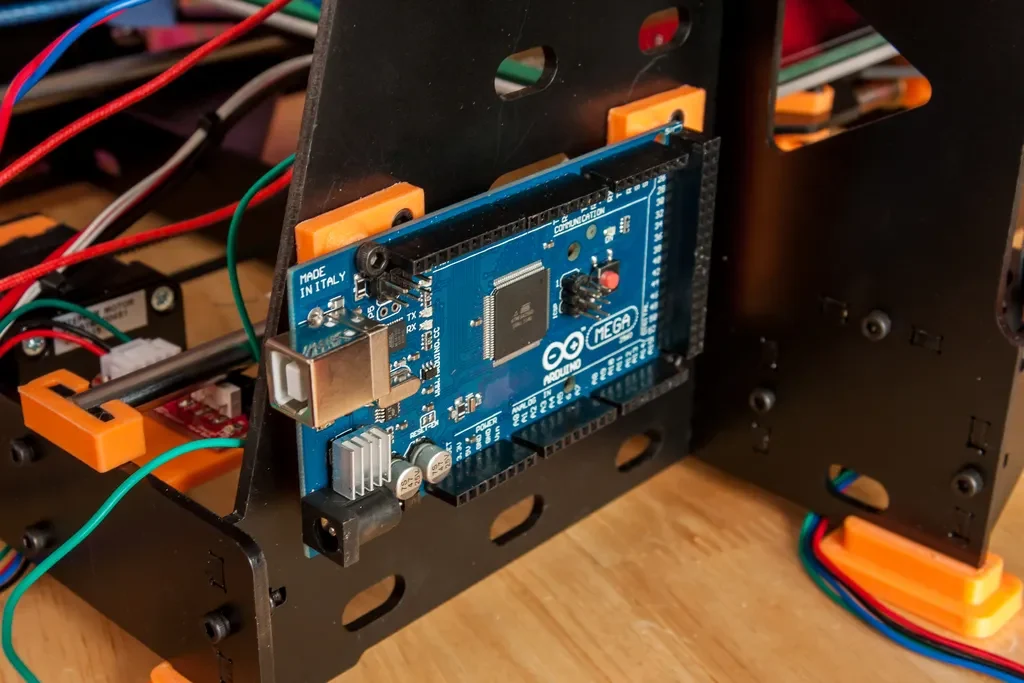

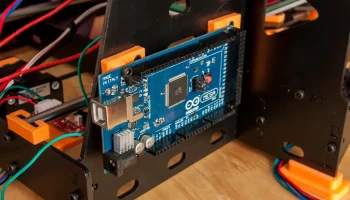

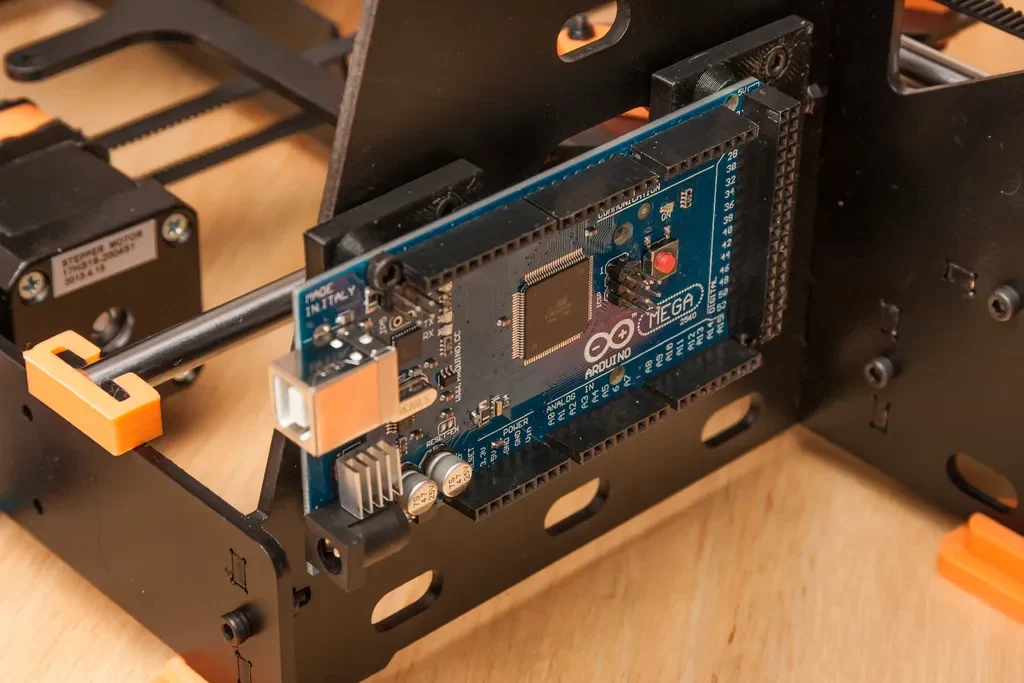

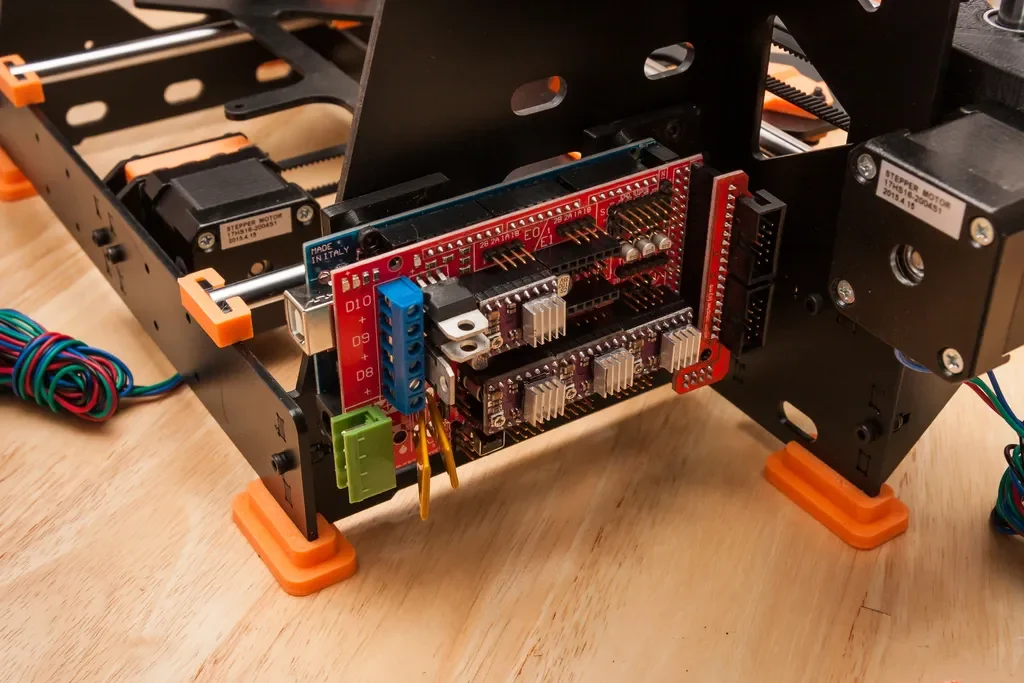

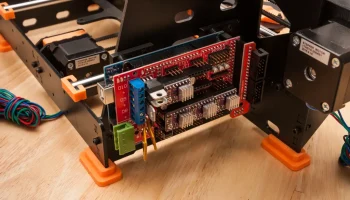

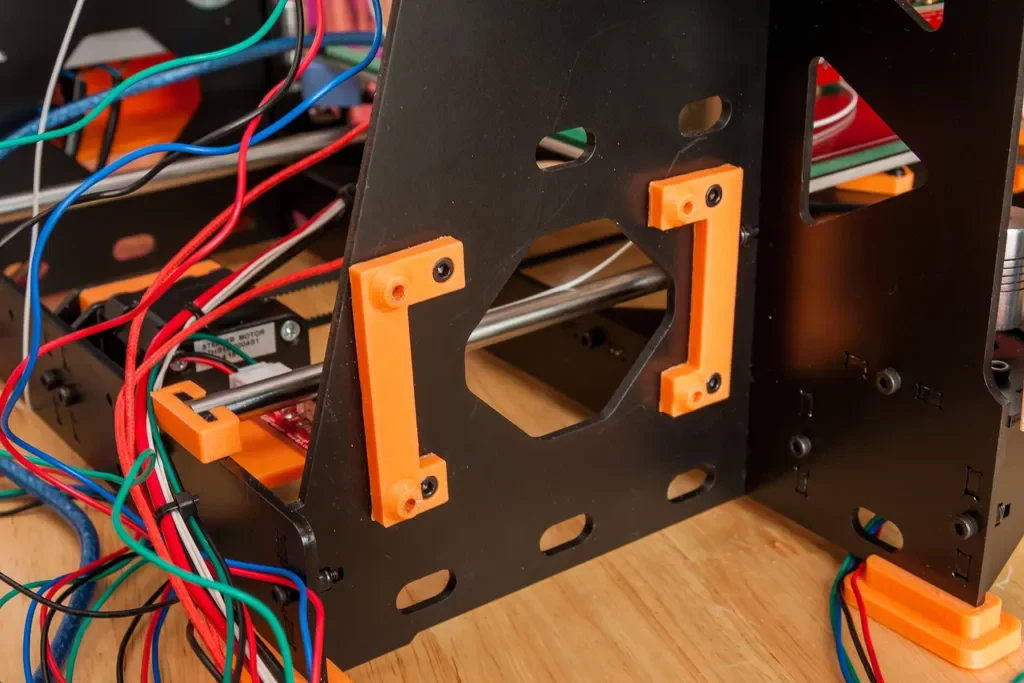

p3steel2.5-_ramps_10mm_offset_mount_super_diet распечатан и установлен, см. несколько последних изображений в галерее. Эта часть представляет собой уменьшение нити, но также сдвинуло крепление на 5 мм, так что смещение составляет всего 10 мм — и это позволяет крепление больше не выступать в сторону. Адаптер ЖК-дисплея по-прежнему доступен и работает нормально.
ОБНОВЛЕНИЕ: 22 июня 2016 г.
Доступна замедленная версия со смещением 10 мм: https://youtu.be/GpnC3QBlHE4
Настройки печати
Принтер:
Printrbot Simple Makers 1405
Плоты:
Не имеет значения
Поддерживает:
Нет
Разрешение:
0,2064 мм
Заполнение:
15%
Примечания:
3dPrima PLA 1,75 мм Черный — http://amzn.to/2apMYtu
Периметры: 2 по 0,4 мм (всего 0,8 мм)
Заполнение: 35%
Рафт: Да, если хочешь.
Поддержка: нет, встроенная.
Брим: Да, если хочешь.
Масштаб STL: 100%
Пост-печать

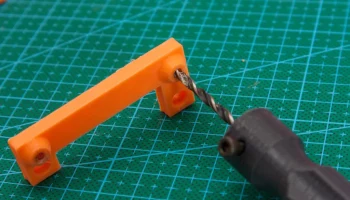

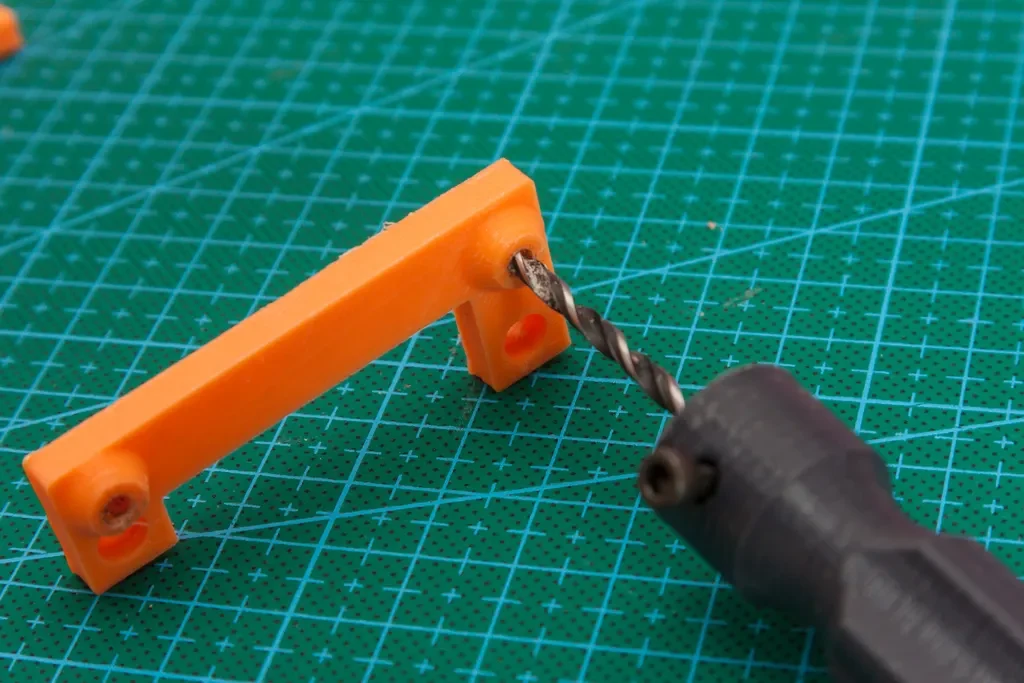

Во всех файлах STL монтажные отверстия Arduino закрыты небольшим слоем, который следует распечатать. Вам нужно будет его высверлить, очищая отверстия сверлом диаметром 3 мм (если вы используете болты и гайки М3). (Изображение ниже на самом деле является оригинальной деталью Toolson, но суть вы поняли!).
Монтажные отверстия Arduino меньше, чем отверстия в раме. Если вы используете раму 2.5 DXL, Ardunio крепится к раме с помощью болтов M3 и шестигранной гайки. Я использовал нейлоковую гайк��, чтобы закрепить ее на месте, а также шайбу М3, чтобы не защемить раму. Крепления Ardunio можно либо нарезать болтом M2,5, либо, как указано выше, просверлить сверлом 3 мм и использовать шестигранный болт M3 и гайку M3 под ним. Болта M3 диаметром 8-10 мм должно быть достаточно для крепления Arduino к смещенному креплению — если вы наденете больше, он проткнет гайку, поцарапает металлическую раму, и вы не получите плоское крепление.
Как я это разработал
Это ремикс на часть Тулсона, но это было скорее упражнение по изучению Tinkercad. Используя оригинальные размеры детали, характеристики рамы, болты/гайки M3 и крепления Ardunio, я полностью скопировал деталь в Tinkercad. После пары дизайнов и распечаток я довел его до того, что есть сейчас. Удивительно, насколько простым и в то же время всеобъемлющим является Tinkercad.
