Микшер громкости Deej - 5 слайдеров

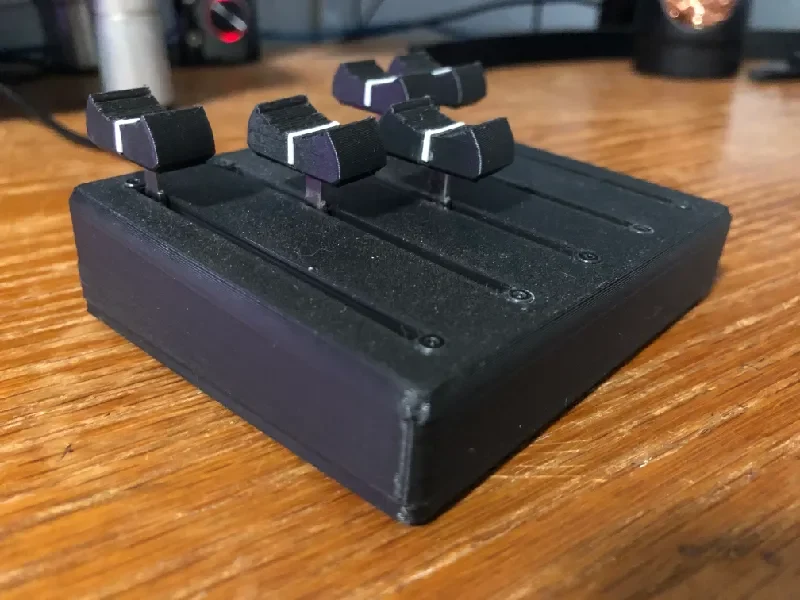

Это микшер, который я сделал для программы управления громкостью Deej. Он использует 5 ползунков, которых, по моему мнению, достаточно для всех приложений, которые я использую.

Он использует Arduino Pro Micro. Я подключил ползунки к А0 — А3 и А6.

Все скручено болтами м2х6мм. Я использовал те, у которых головки были очень низкопрофильными, поэтому они находились на одном уровне с передней поверхностью. Задняя панель привинчивается к четырем термофиксированным резьбовым вставкам m2x 3,2 мм наружный диаметр x 3 мм L.

Части:

14 болтов с низкопрофильной головкой m2x6 мм (ссылка)
4 термофиксированные вставки m2x 3,2 мм наружный диаметр x 3 мм L (ссылка)
1 Arduino Pro Micro (ссылка)
5 B103 Линейные ползунковые потенциометры (ссылка)

После печати корпуса необходимо прорезать жертвенные перемычки в отверстиях для винтов нижней пластины.

Проводка:

Сигнальные контакты ползунков я подключил к A0 — A3 и A6. Контакты GND и 5 В соединены вместе, а затем подключены к GND и 5 В на Pro Micro.

Сюда должны быть подсоединены контакты.

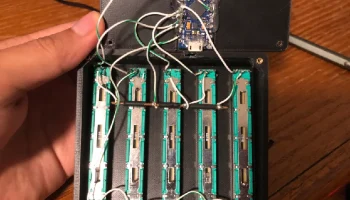

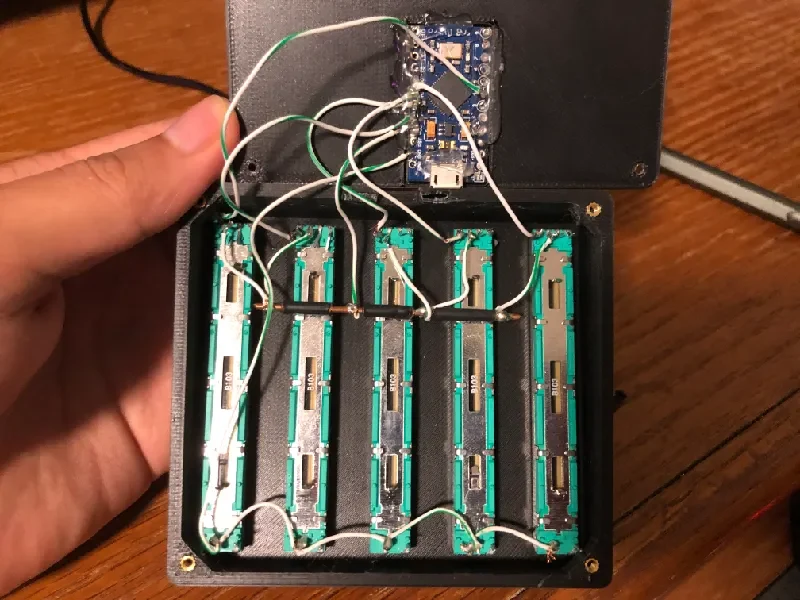

Это фото проводки. Я попробовал использовать кусок медного провода в качестве шины для GND, но, возможно, было бы проще просто соединить каждый из них так же, как я это сделал с контактом VCC.
