Cat-A-Mole

Введение

Представляем «Кошку-крота», нашу конкурсную работу и наш любимый проект за последние 2 месяца. Полнофункциональная игра «Ударь крота» для вас и вашей кошки. В комплекте со светодиодами, шумами и интерактивной функцией. Погрузитесь в сложный проект, откалибруйте принтер на наличие плотно прилегающих защелкивающихся соединений и отточите свои навыки пайки.

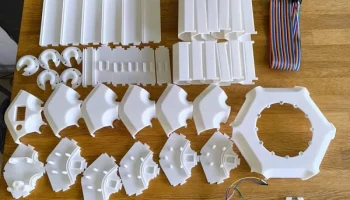

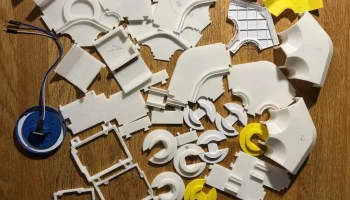

Возможно, за последние два месяца мы немного переборщили с точки зрения сложности, но это было очень весело, методом проб и ошибок. Мы выпустили немало прототипов, всего их около 600 г. Не все изначально запланированные функции еще готовы, однако сама игра полностью функциональна и настраивается с небольшим опытом программирования, даже без меню.

Кодекс прокомментирован, и мы постарались придать ему некоторую структуру. Не стесняйтесь задавать вопросы, если что-то неясно. Мы также предоставили два сценария тестирования, чтобы проверить, все ли вы подключили правильно. Мы рекомендуем провести тестирование перед закрытием всех оболочек.

Поскольку и свет, и звук привлекают кошку к игре, некоторая тренировка реакции по Павлову должна помочь вашей кошке быстро освоить игру, возможно, даже играть в нее против вас или вместе с вами. Интегрированная автоматическая кормушка — это планируемая будущая модернизация. (Ведь для расширения остался целый аналоговый вывод...)

[Наша комбинированная OLED-плата имела неисправное внутреннее соединение SDA и умерла в конце проекта. Код меню находится в файлах, мы пока не смогли интегрировать и полностью протестировать его с самим кодом игры. Мы заказали новый, но доставка сюда займет некоторое время. Мы обновим проект, как только меню будет интегрировано. Не стесняйтесь поработать с ним и оставить нам отзыв. Мы уточним это и планируем в будущем создать специальный «шаблон меню», а также оболочки для этой конкретной доски.]

Дизайн

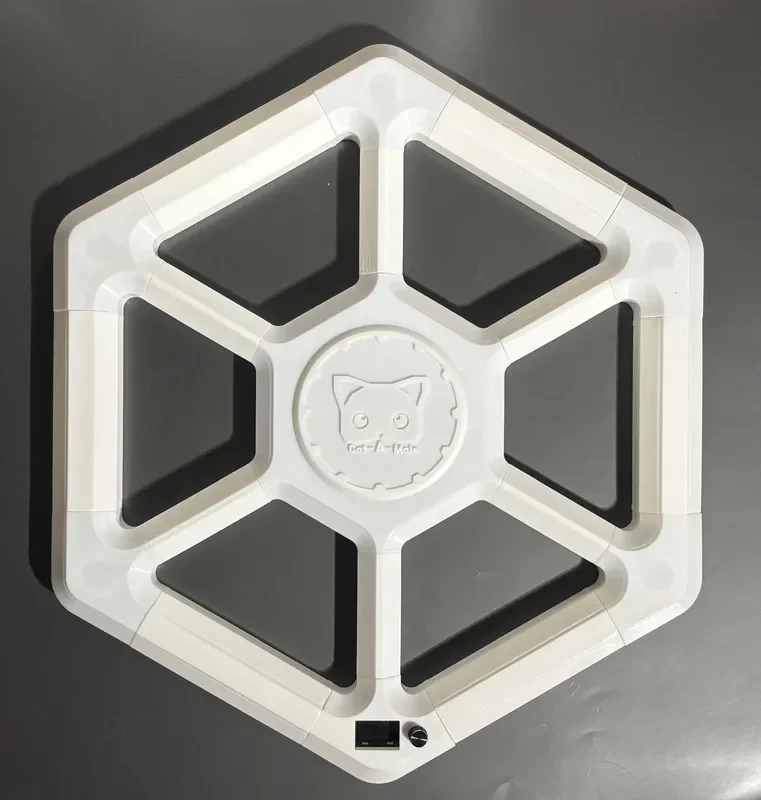

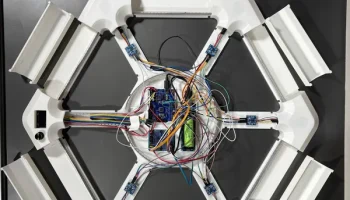

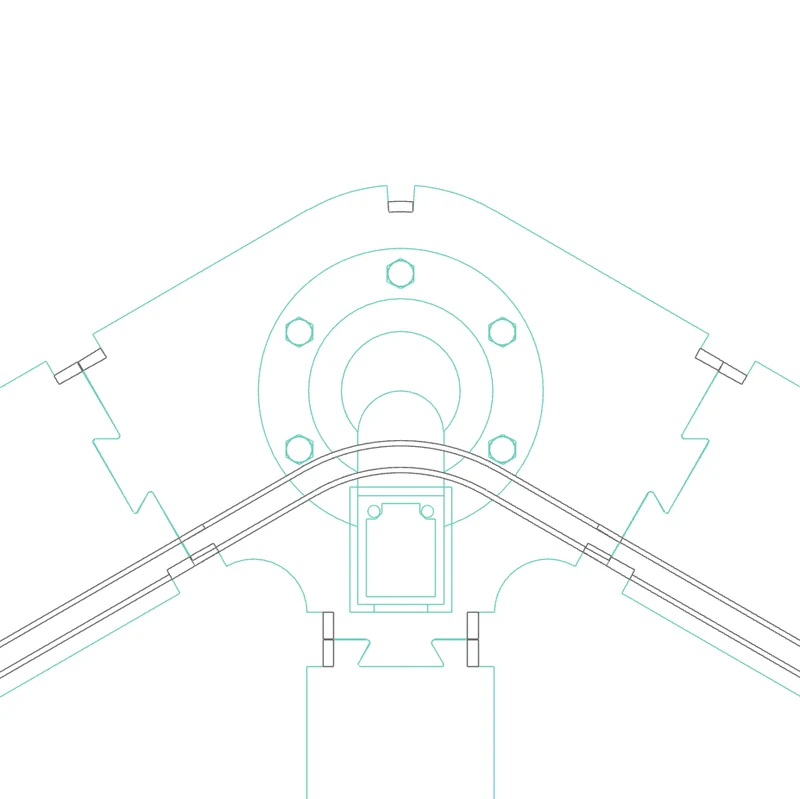

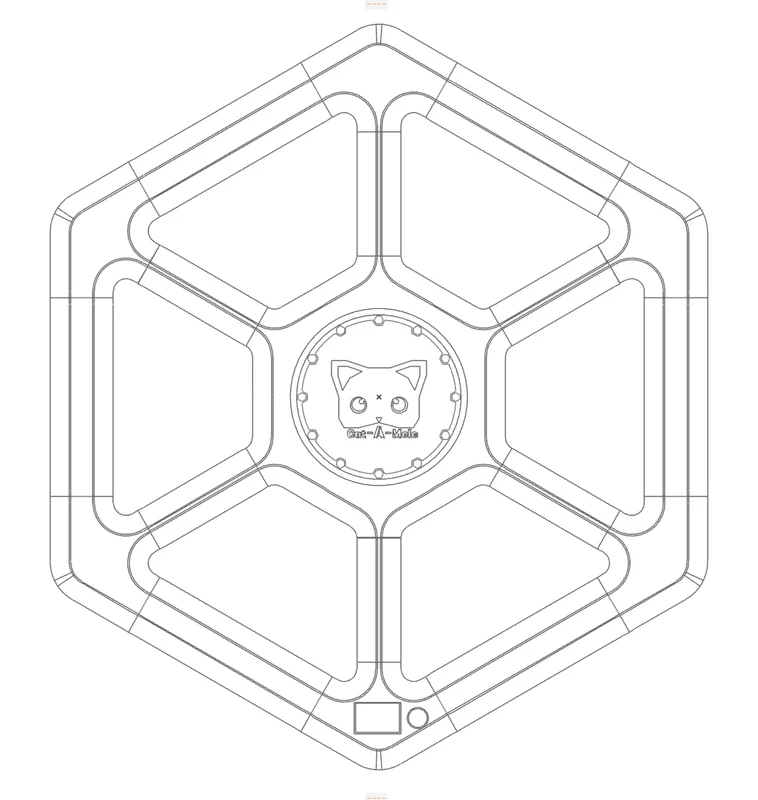

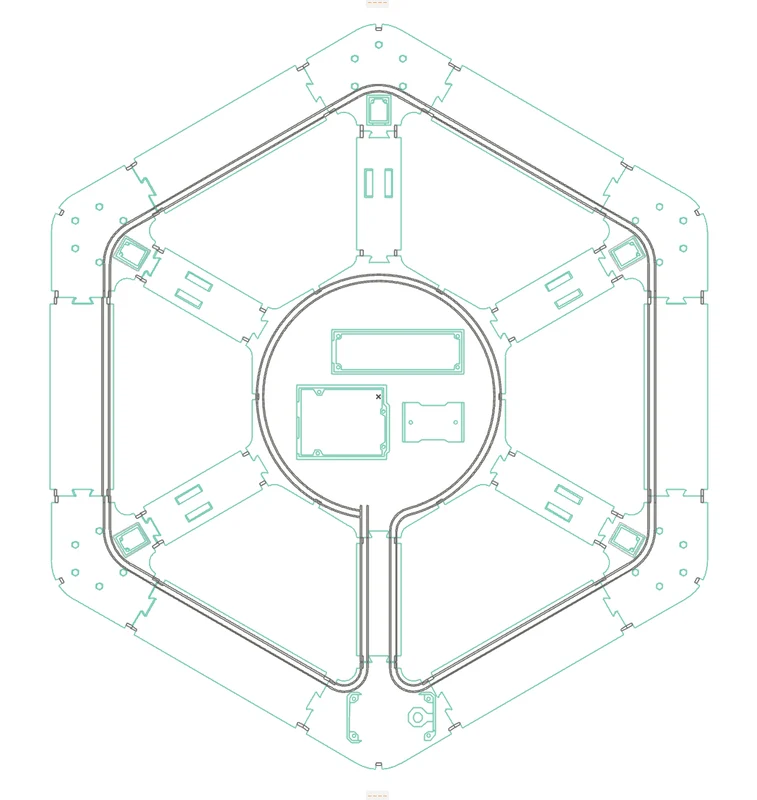

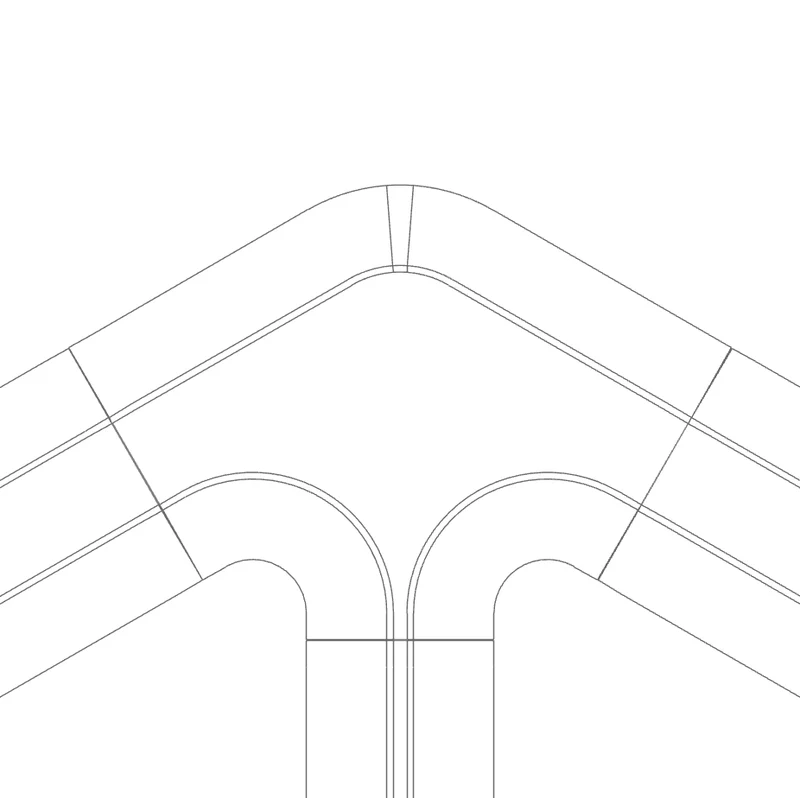

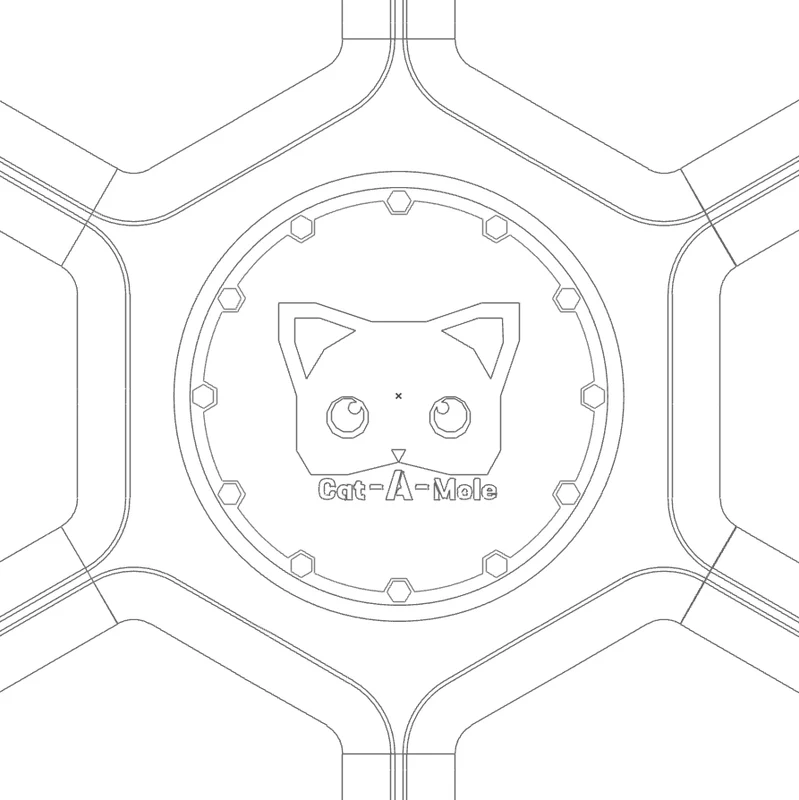

Дизайн мы решили оставить простым, но современным. Вдохновленные окном «Купол» Международно�� космической станции, мы выбрали футуристическую модульную геометрию. Внутри находятся светодиоды, зуммеры и датчики вибрации. Каждый угол имеет зуммер и светодиоды для привлечения кошки к нему, а также датчик вибрации в крышке, который определяет, был ли поражен правильный угол в течение отведенного времени.

Игра определяет целевой угол, в котором появится «Крот», «подбегает» к нему и дает игроку/коту 4 секунды, чтобы попасть в правильный верхний угол, прежде чем сбежать в следующий ��лучайно выбранный угол. Промойте и повторите.

Нажмите на зеленый угол, чтобы начать игру.

Демонстрации

Ардуино

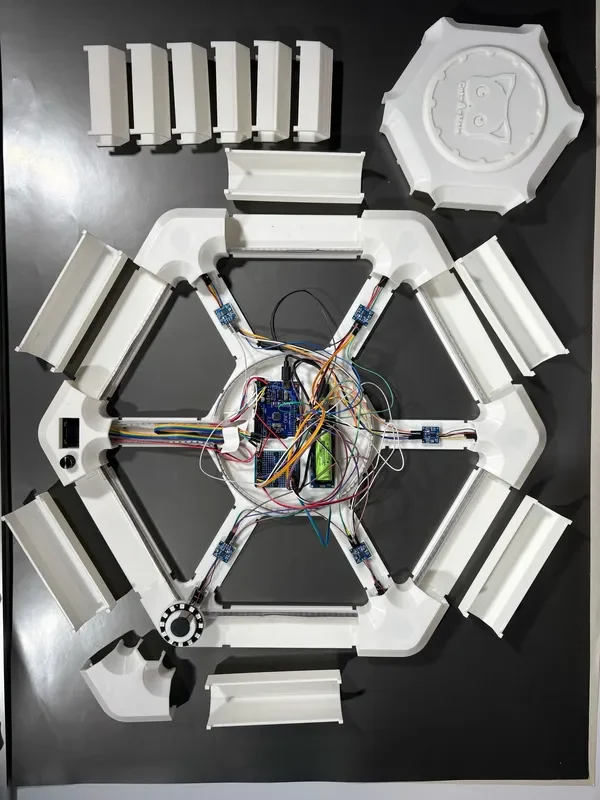

Arduino, мозг игры, позволяет нам объединять несколько различных компонентов в одну систему, создавая более сложный и увлекательный проект.

Распиновка:

Электроника

Вместо того, чтобы подвергать опасности вас и вашу кошку лазерами, мы выбрали светодиоды, активные пьезоэлементы и датчики вибрации. Вместе они создают работающую игру Whack-A-Mole.

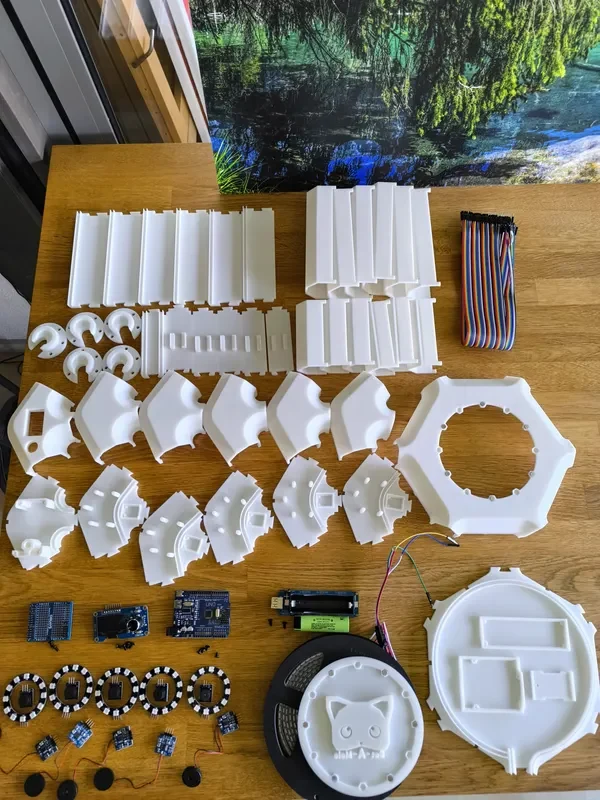

Список электроники и где мы ее купили:
Arduino UNO R3 USB-C! (И оригинал, и клон подходят, поскольку мы делаем силовую шину.)

https://de.aliexpress.com/item/1005007335850929.html?spm=a2g0o.order_list.order_list_main.69.416f5c5fIbgN5d&gatewayAdapt=glo2deu

Светодиодная лента WS2813, (черная печатная плата), 3M 144 IP67 (IP67 важен для ее форм-фактора!)

https://de.aliexpress.com/item/1005005577071926.html?spm=a2g0o.order_detail.order_detail_item.3.4e576368nH2APp&gatewayAdapt=glo2deu

Комбинация OLED + энкодер (отличная деталь, также нужен только один контакт 3,3 В вместо 5 и 3,3, если вы будете использовать детали без этой печатной плат��)

https://de.aliexpress.com/item/1005007584860095.html?spm=a2g0o.order_list.order_list_main.29.416f5c5fIbgN5d&gatewayAdapt=glo2deu

Пьезоэлектрический датчик вибрации x 5 (чувствительность полностью регулируется, я рекомендую сделать поворот примерно на 1,5 вправо. Для этого используйте небольшой поворотный инструмент, указанный в файлах.)
https://de.aliexpress.com/item/1005005830138880.html?spm=a2g0o.order_list.order_list_main.94.416f5c5fIbgN5d&gatewayAdapt=glo2deu

Активный зуммер 5x (должен быть активен для управления высотой тонов. Используйте 3,3 В, они
