Нанодный корпус

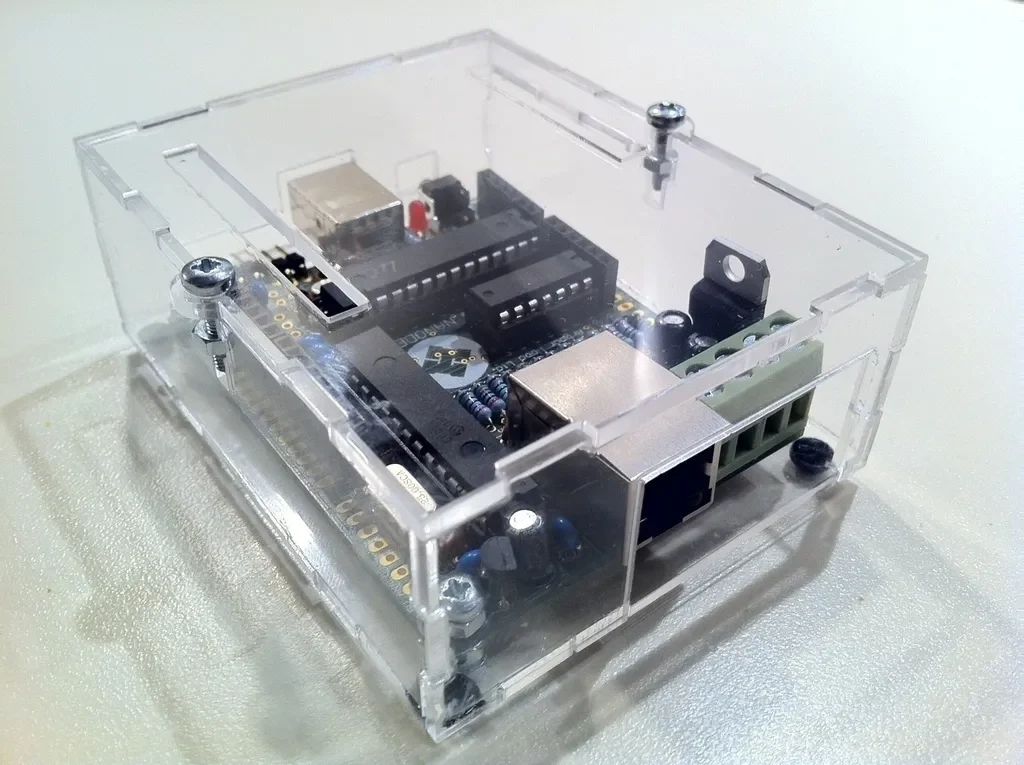

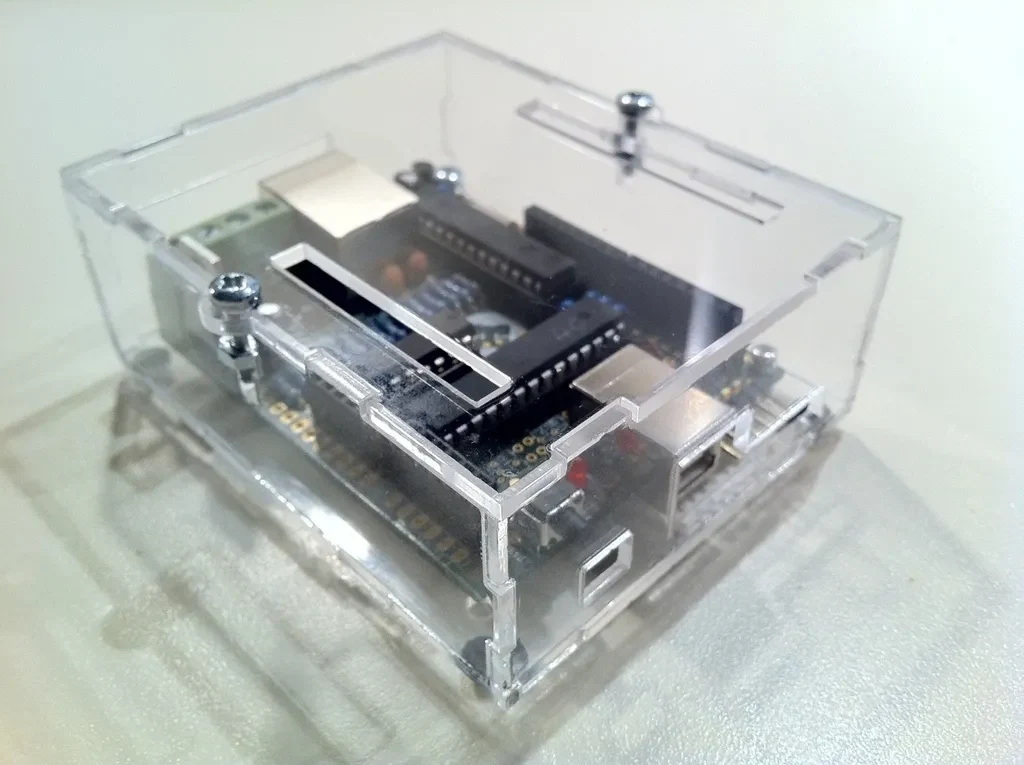

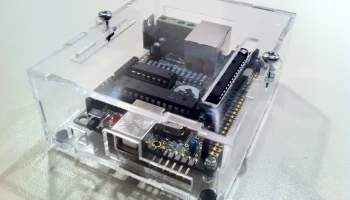

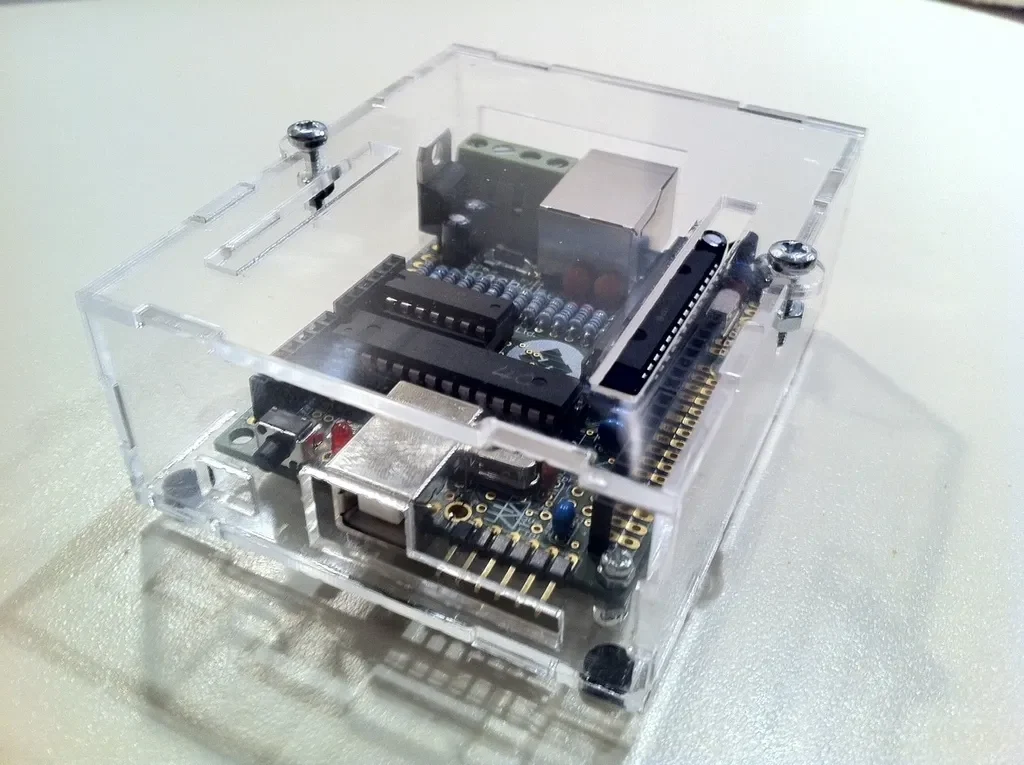

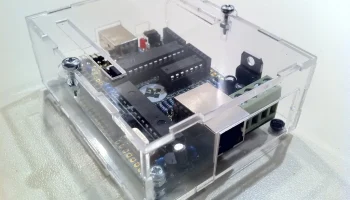

Акриловый корпус толщиной 2 мм, вырезанный на лазерном станке для Nanode (http://www.nanode.eu/ и http://www.thingiverse.com/thing:7463).

Разработан, чтобы быть маленьким, легким и иметь съемную крышку.

Существует две модели: одна представляет собой просто футляр, другая имеет основание с креплениями, которые позволяют прикрепить Nanode и футляр к стене.

Конструкция позволяет вырезать все детали на листе акрила толщиной 2 мм формата А4.

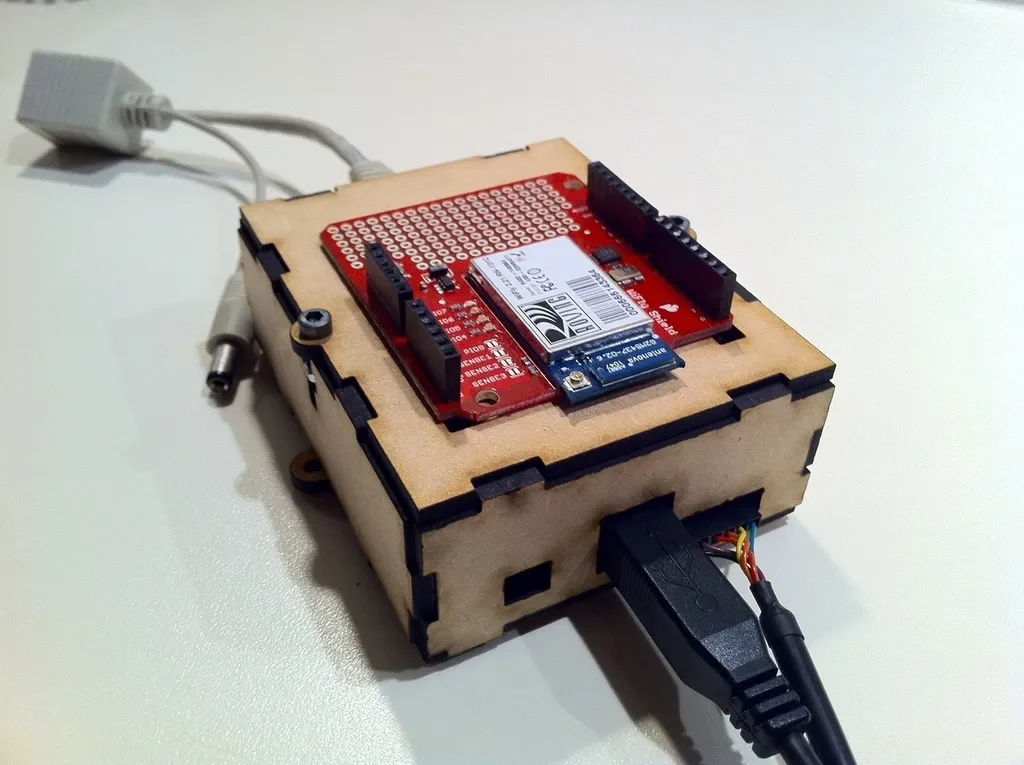

Высота корпуса позволяет использовать разъемы и поддерживать их в корпусе, а это означает, что можно удобно использовать экраны.

Конструкция хорошо работает и с материалом толщиной 3 мм, но вам нужно выдвинуть выступы на 1 мм, чтобы все было хорошо. Если вам не хочется выдвигать вкладки, это все равно работает хорошо.

Необходимое оборудование:

1 х А4 толщиной 2 мм, акрил/перспекс

2 винта M3 12 мм или винты M3 12 мм с головкой под торцевой ключ

2 гайки M3

3 винта M2 10 мм

12 гаек M2

Резиновые ножки 4 x 6 мм (опционально)

и немного суперклея.

Инструкции

Откройте файл dxf и удалите ненужную опорную пластину.

Распол��жите детали так, чтобы они поместились на листе А4.

Объединенные линии (это ускорит резку) и Cut.

Расположите детали и расположение при подготовке к сборке.

Склейте боковые стороны и основание вместе и дайте высохнуть.

Для каждого винта M2: закрутите одну гайку, протолкните монтажное отверстие Nanode, закрутите еще две гайки.

Поместите Nanode в корпус — он плотно прилегает к винтам.

Используйте последние три винта, чтобы прикрепить Nanode к опорной пластине.

Протолкните винты M3 через крышку и вручную закрутите гайки до конца винта.

Поместите крышку на корпус, слегка отведя крышку в сторону, а затем сдвинув ее так, чтобы винт и гайка вошли в зазор.

Прикрепите резиновые ножки к опорной пластине.
