Gauge

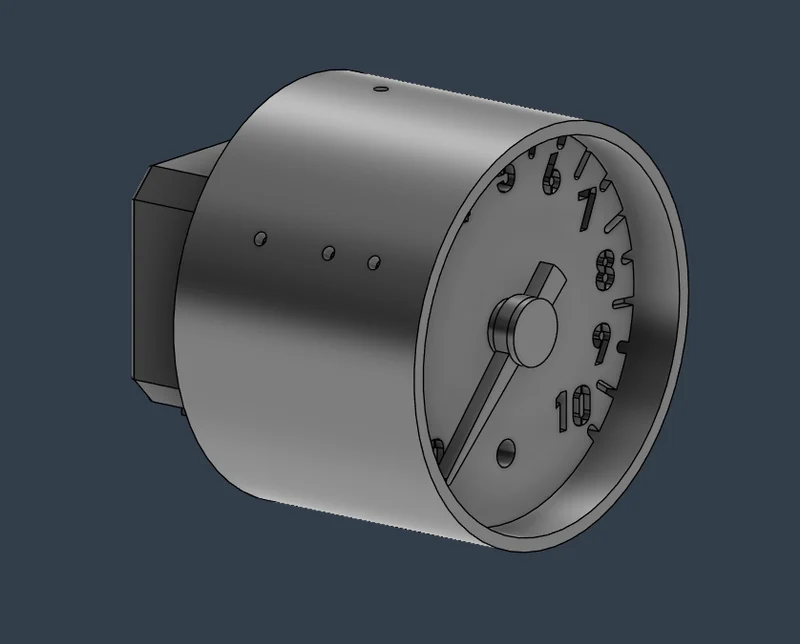

Это полностью напечатанный на 3D-принтере датчик для отображения чисел от 0 до 10.

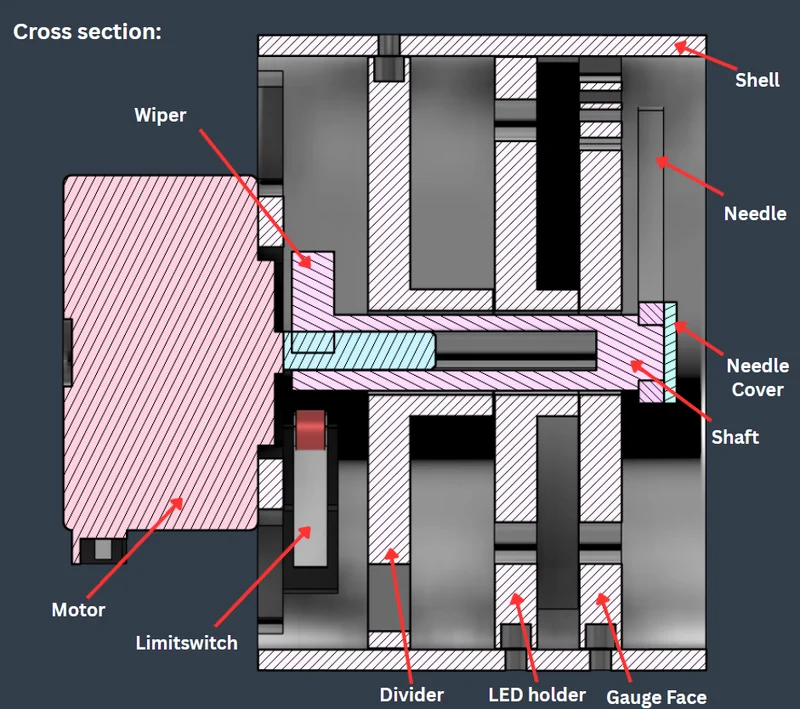

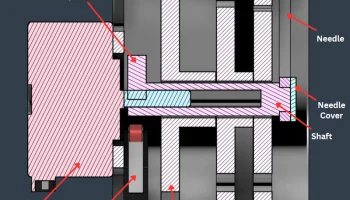

Он использует шаговый двигатель Nema 17 и имеет отдельные светодиоды для каждого номера, а также дополнительный светодиодный индикатор в центре внизу. Для фиксации положения иглы сзади имеется внутренний концевой выключатель. Общая сборка состоит всего из 7 частей (без учета двигателя, концевого выключателя и светодиодов):

— Кор��ус: удерживает шаговый двигатель, концевой выключатель и все другие компоненты.
— Лицевая панель датчика: передняя пластина, на которой выгравированы цифры.
— Держатель светодиодов: удерживает все 12 светодиодов и разделяет свет на каждую цифру на циферблате.
— Делитель: отделяет и направляет все провода от светодиодов, чтобы они не путались в дворнике.
— Вал: соединяет двигатель с иглой и удерживает стеклоочиститель, который приводит в действие переключатель возврата в исходное положение.
— Игла: указывает на цифры.
— Крышка иглы: дополнительная деталь, которая закрывает как стержень, так и иглу для достижения однородного вида.

Сборка:

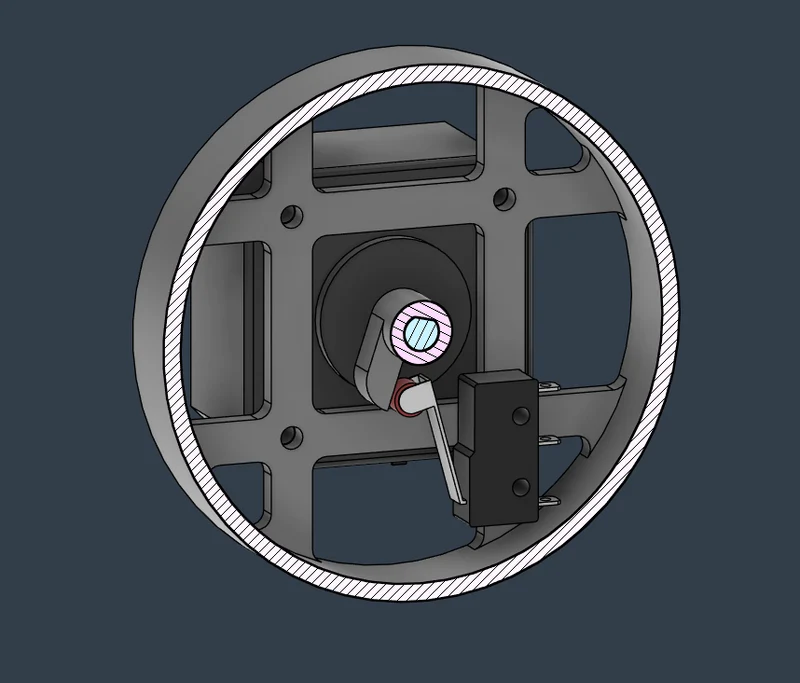

Сначала установите концевой выключатель с помощью двух болтов и гаек М2. В задней части корпуса имеются выемки для места для головок болтов, поэтому они не мешают работе двигателя. Затем установите шаговый двигатель с помощью 3 болтов M3. Теперь наденьте вал на шаговый двигатель, убедившись, что грязесъемник совмещен с концевым выключателем.
Разделитель, держатель светодиода и лицевая панель индикатора (установите их в этом порядке) имеют по 3 термофиксируемых вставки M2, поэтому их можно вставить в корпус и закрепить соответствующими болтами M2 снаружи. После этого игла плот��о прилегает к стержню. Убедитесь, что полукруги совмещены, иначе положение иглы может быть неправильным. Крышку иглы можно просто приклеить к стержню, чтобы она выглядела красиво.

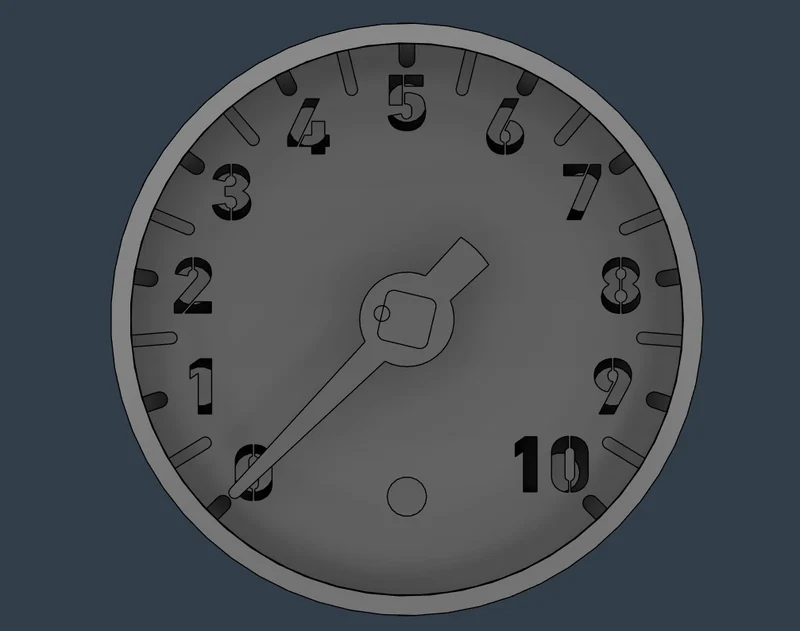

Лицевая поверхность манометра имеет диаметр 70 мм и толщину 5 мм. Центральное отверстие для вала имеет диаметр 10 мм. Первое отверстие для вставок термофиксации находится в положении «6 часов», а два других смещены на 61,5° каж��ое от положения «12 часов». (на случай, если кто-то захочет создать собственное лицо).

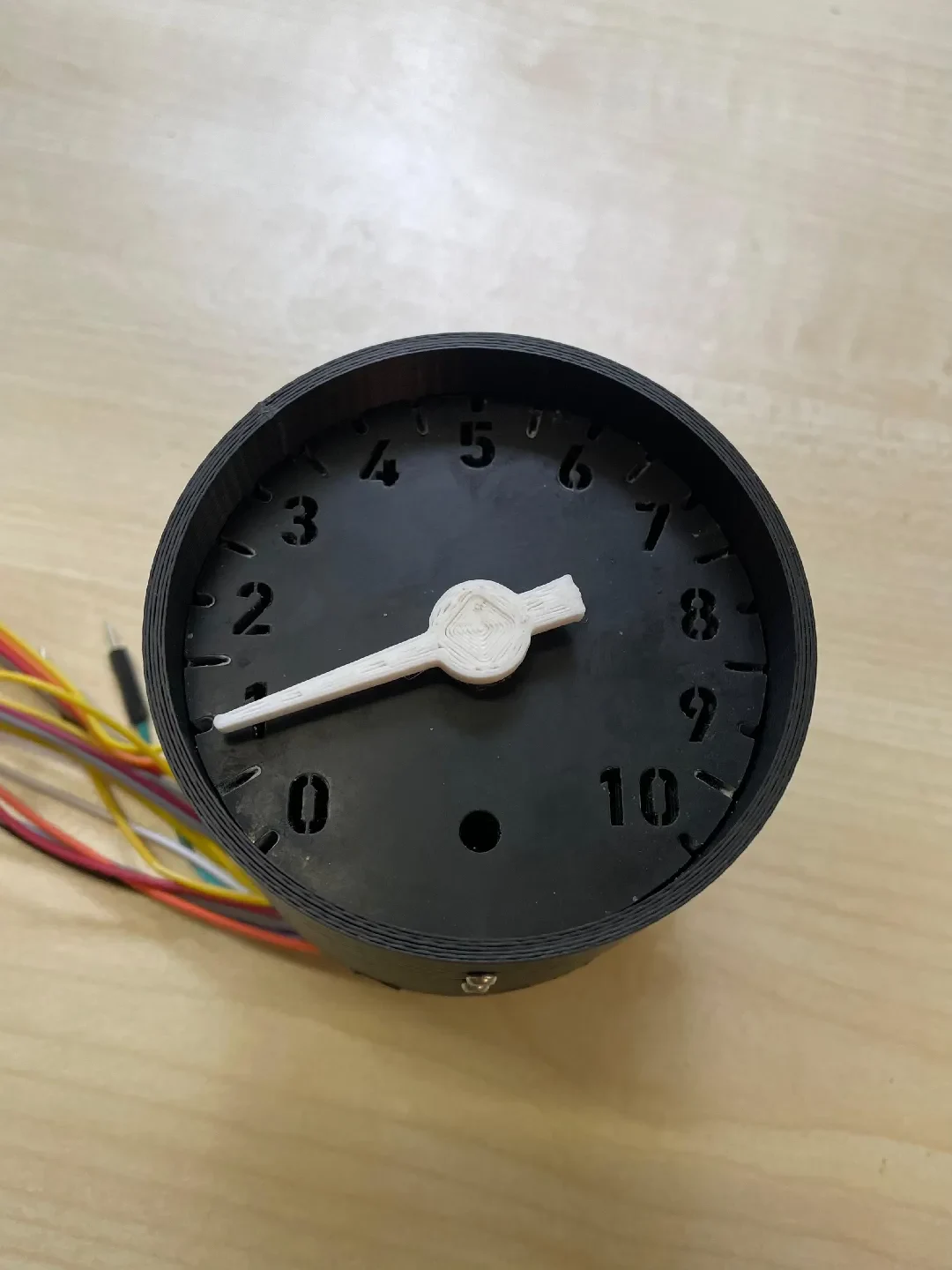

На данный момент я собрал несколько прототипов, которые работали хорошо, но еще не построил окончательную версию. Я также никогда не проверял возможности светодиодов, поэтому не знаю, действительно ли индивидуальное освещение работает так хорошо.

Если возникнут какие-либо вопросы, не стесняйтесь обращаться ко мне.
