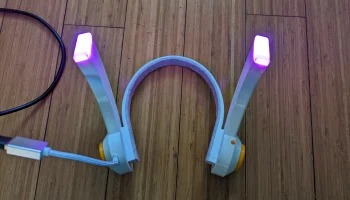

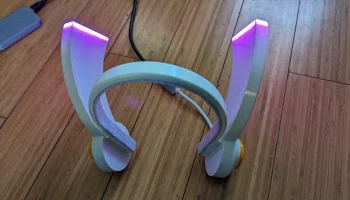

Робот-шлем Сьюзи из Kirby Games с программируемым Арудино...
Эта повязка на голову/шлем была сделана для ребенка младшего школьного возраста. Его можно будет довольно легко масштабировать до размеров взрослого человека, поскольку на самом деле нужно будет менять только повязку на голову.
Для изготовления этой детали костюма вам понадобятся следующие материалы.
Сидуино сяо (или эквивалент)
Две адресные светодиодные ленты по 3 светодиода (подойдет Neopixel или другой, я использовал их)
Четыре вставки для термофиксации M3x4x5
Четыре винта с головкой под торцевой ключ M3 x 10 мм.
Одна мгновенная кнопка (что-то вроде этого)
Немного провода (я предлагаю несколько одиночных проводов для внутренней части чашек наушников, а затем 4-проводную ленту для прокладки через оголовье).
Расширение USB-C
Портативный аккумулятор
Клейкий фетр (необязательно, но рекомендуется)
Суперклей или горячий клей
Термоусадочная трубка
Белая нить для оголовья и наушников (я использовал белый PETG)
Полупрозрачная или полупрозрачная белая нить для светодиодного рассеивателя (я использовал Printed Solid Jessie Quarter White)
Желтая нить для чехлов кнопок и наушников (я использовала Colorfabb Melon Yellow).
Настройки печати
Печатайте в той ориентации, в которой загружаются детали, с любыми настройками печати, которые вы хотите. Если вы не покрасите основные части наушников, возможно, что свет будет просачиваться сквозь белый пластик. Кубическое заполнение в таком случае выглядит довольно круто, поэтому я бы посоветовал это сделать. Желтым крышкам чашек наушников потребуется поддержка, но эта ��асть оказывается внутри, поэтому вы никогда не увидите поверхность.
Сборка
Вставьте термофиксирующие вставки в отверстия наушников с помощью паяльника. Вы хотите, чтобы они находились на одном уровне или чуть-чуть под поверхностью, они не должны торчать.
Обрежьте провода до нужной длины. Вам понадобится 3 провода от каждой изнашиваемой чашки, которые могут идти к светодиодным полоскам вверху (питание, заземление и сигнал). Вам понадобятся 4 провода, которые можно будет пройти от одного наушника к другому по всей длине оголовья. Для кнопки мгновенного действия вам понадобятся три коротких провода.
Припаяйте три провода к светодиодным лентам с каждой стороны, убедитесь, что вы подключаете питание, землю и сигнал к правильным контактам.
Пропустите светодиодн��е провода от верхней части наушников вниз в углубление и прикрепите светодиоды к верху. Вы можете приклеить диффузоры сейчас, но я советую подождать, пока все заработает.
Припаяйте провода к кнопке (питание, земля, сигнал кнопки) и суперприклейте удлинитель кнопки до конца. Вставьте кнопку в правый наушник, и как только напечатанная часть выйдет наружу и ее можно будет нажать, чтобы нажать кнопку, приклейте ее горячим клеем на внутреннюю часть наушника.
Соедините все заземляющие провода вместе, припаяйте их и зажмите термоусадкой. В конечном итоге все они подключаются к контакту заземления на сидуино. Вы можете либо припаять провода непосредственно к сидуино, либо использовать штифты DuPont, поскольку для них достаточно свободного пространства.
Соедините все провода питания вместе, спаяйте их и зажмите термоусадкой. Все это в конечном итоге подключится к контакту Seeduino 3,3 В.
Подключите сигнальный провод кнопки к контакту 8 седуино.
Подключите левый сигнальный провод светодиода к контакту 9 седуино.
Подключите правый сигнальный провод светодиода к контакту 10 седуино.
Перенесите прилагаемый код в Seeduino через Arduino IDE со своего компьютера.

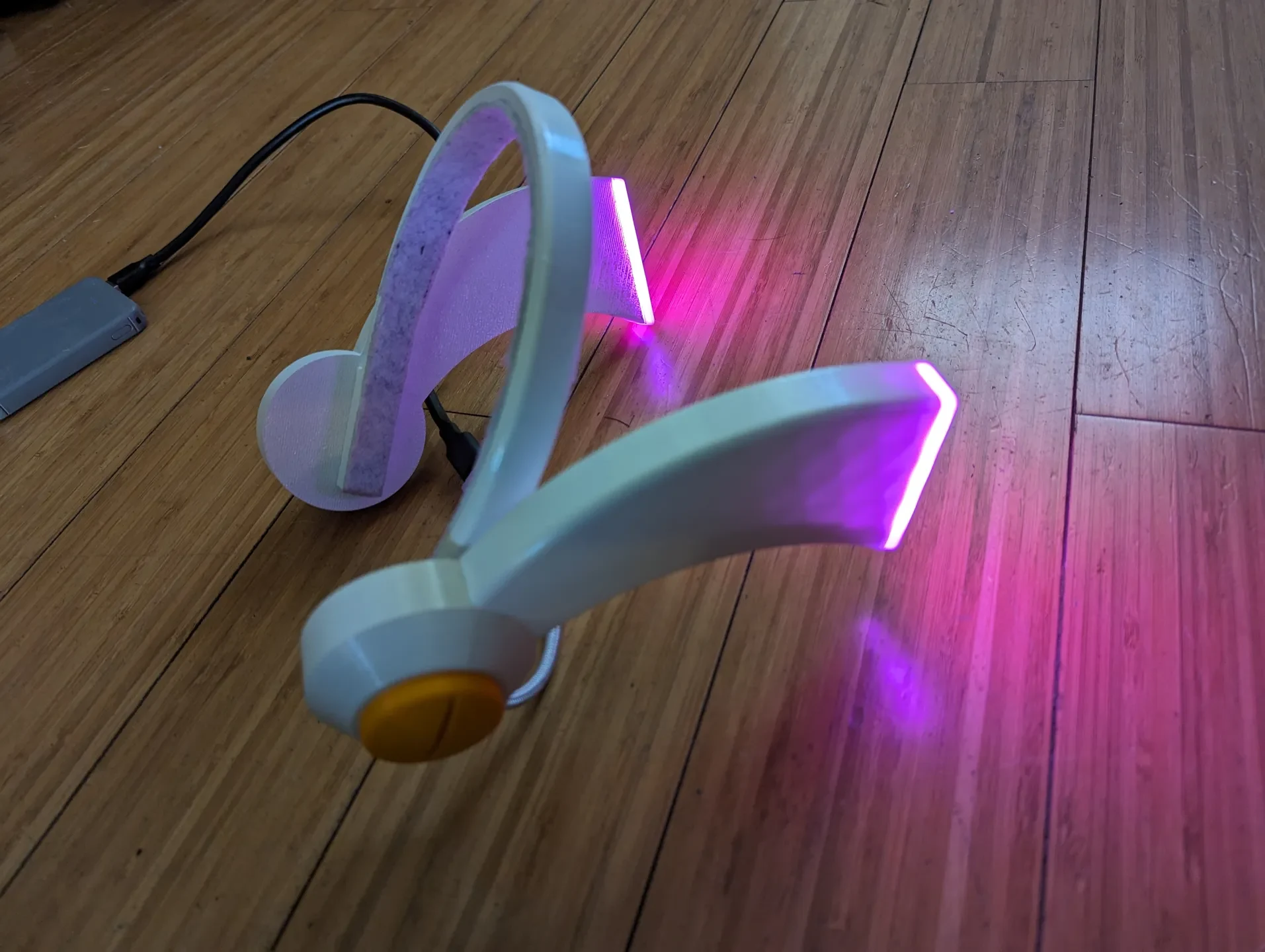

Отключите сидуино от к��мпьютера и подключите к блоку питания. При загрузке светодиоды должны гореть розовым светом. При нажатии кнопки (для срабатывания требуется секунда удержания, а затем отпускание) анимация должна измениться. Есть сплошная розовая анимация, анимация воды, огня, ветра, электричества, льда и отключения, между которыми вы можете переключаться.

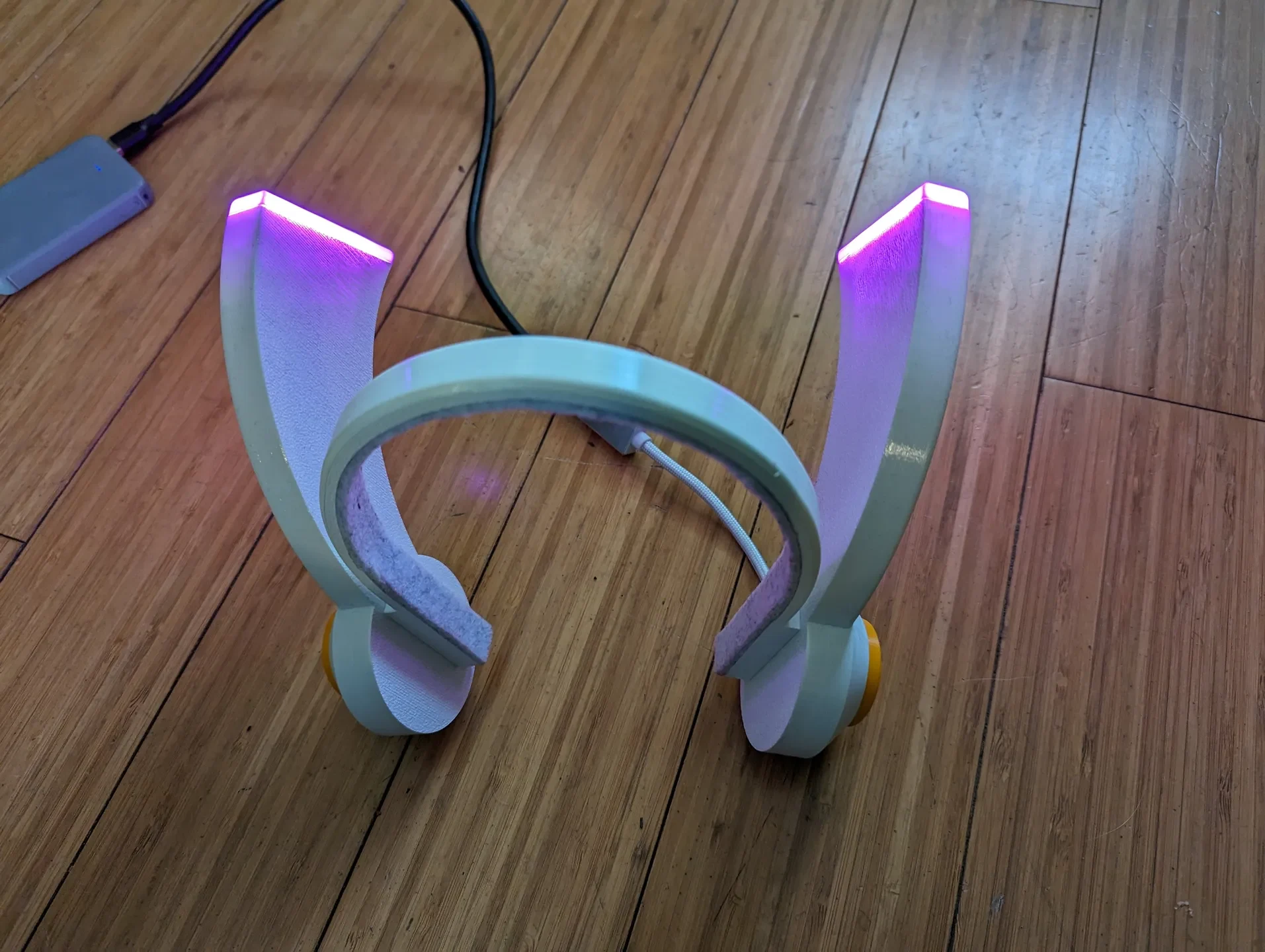

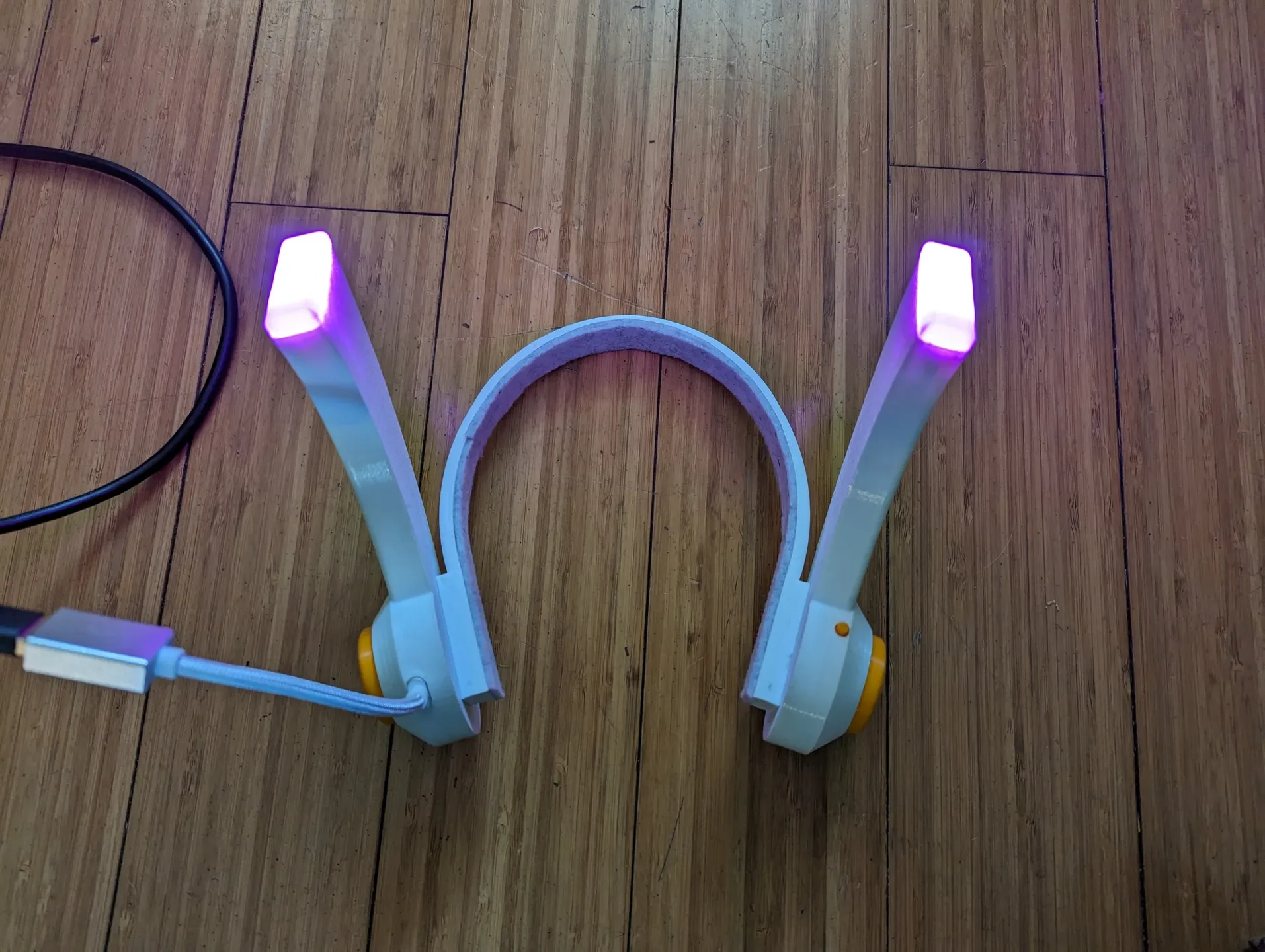

Если все работает, прикрутите оголовье к наушникам винтами М3 и заклейте внутреннюю часть оголовья клейким фетром. Приклейте диффузоры к верхней части наушников суперклеем. Упакуйте все провода в наушники и прижмите желтые крышки. Я не предлагаю их приклеивать, если вам снова понадобится доступ к электронике.
У меня нет электрической схемы, поскольку я сделал ее год назад, и я не хочу разбирать ее, чтобы сделать фотографии. Если кто-нибудь сделает это и захочет, чтобы я включил его (с соответствующими
