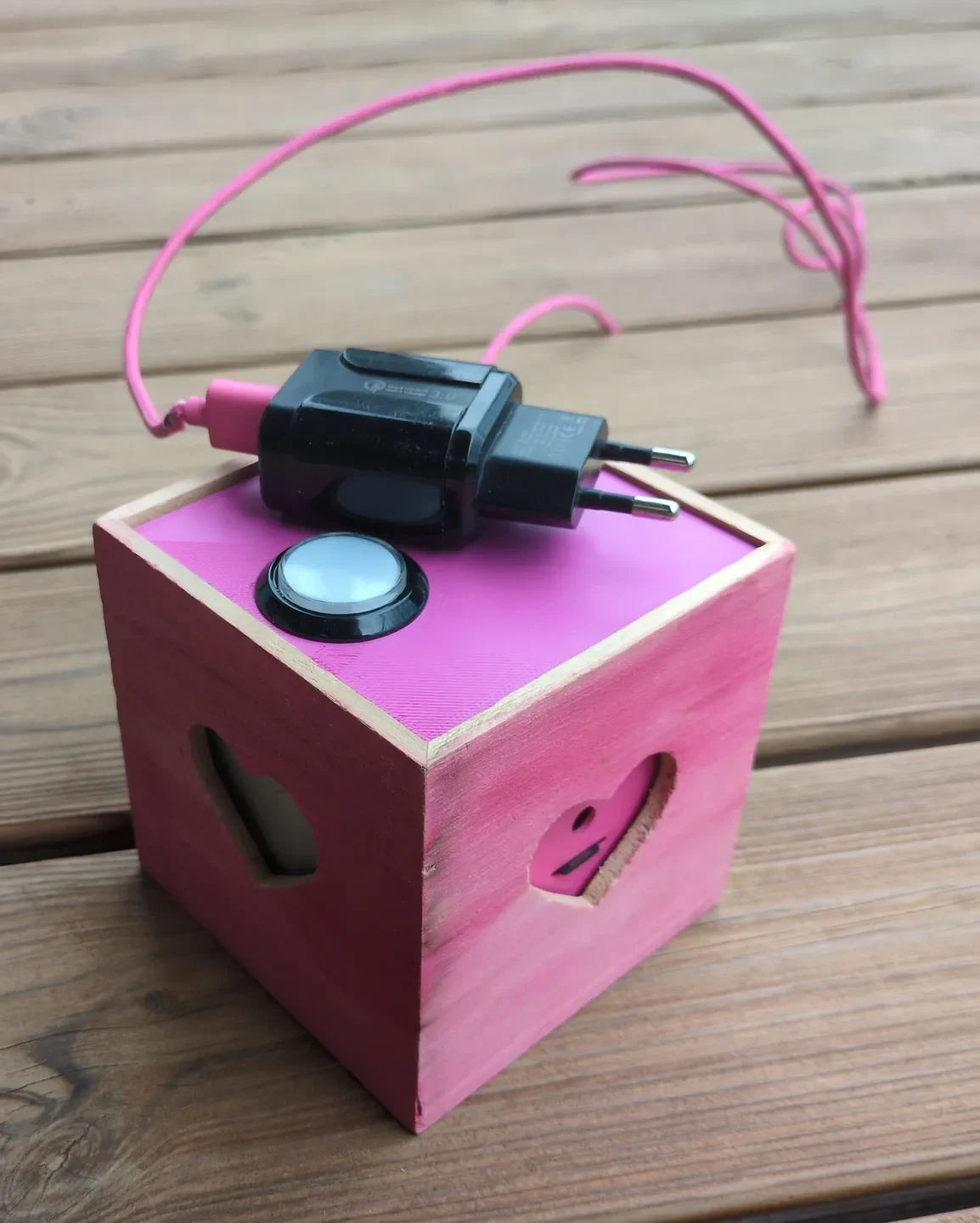

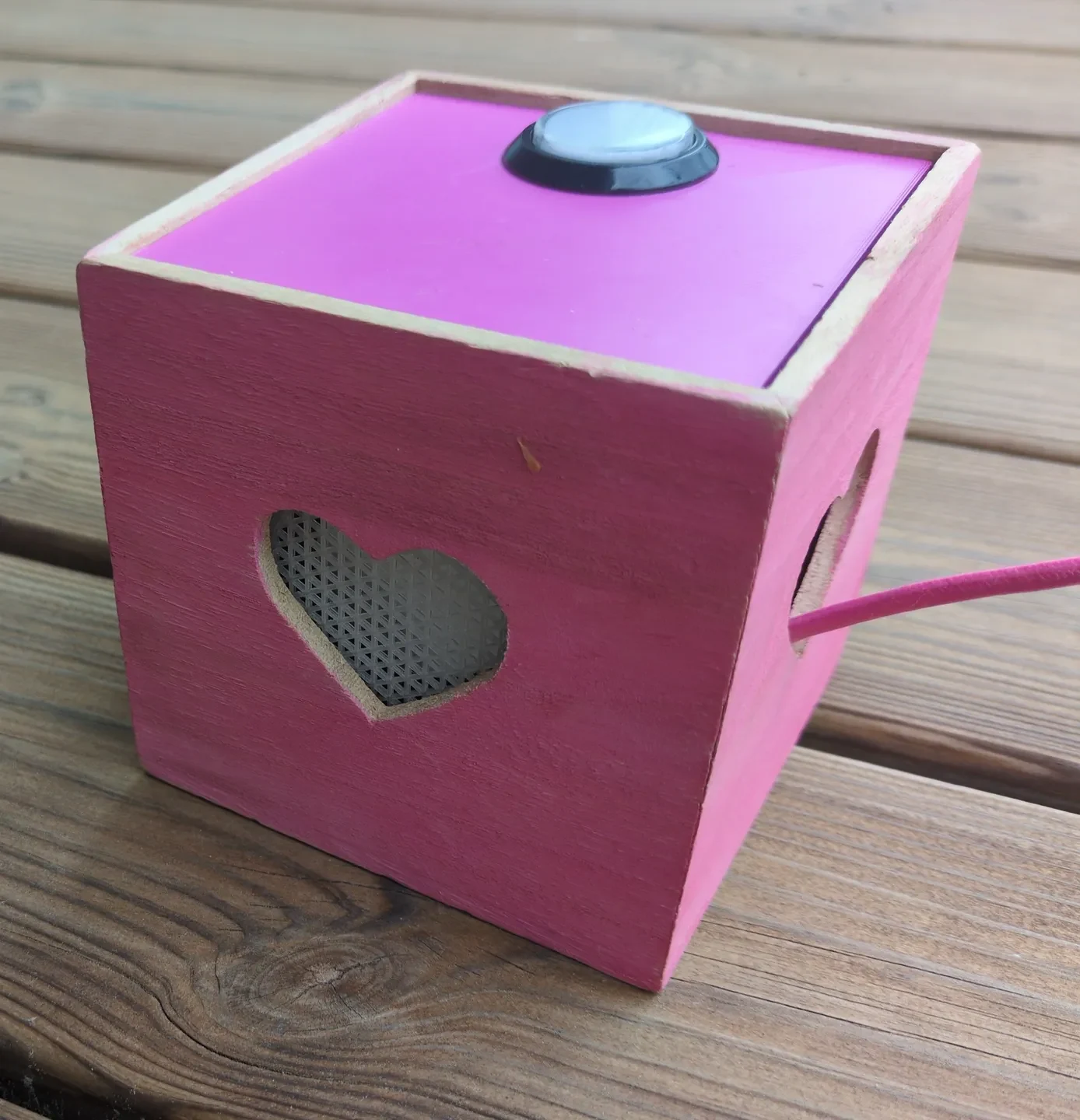

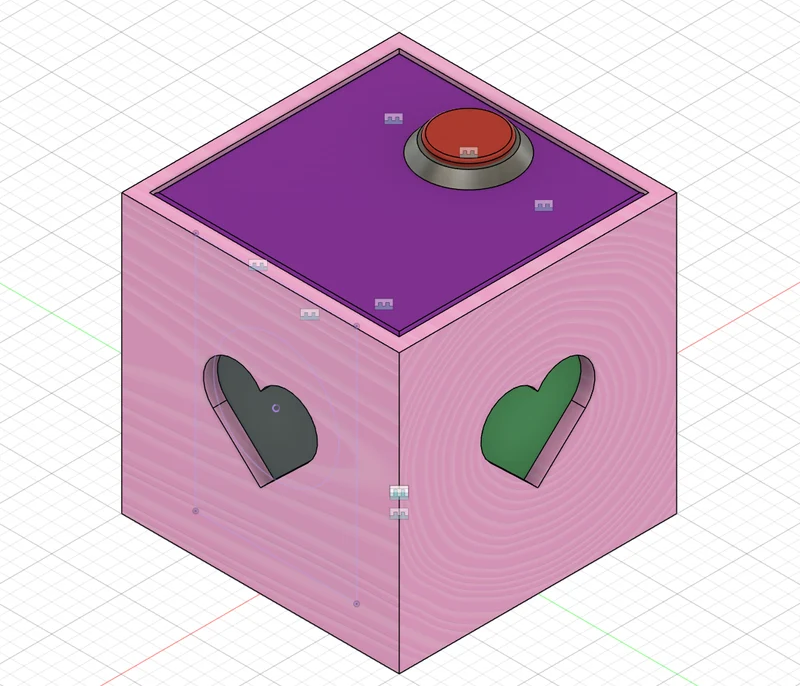

Деревянный футляр с 3D-печатной вставкой для коробки тону...

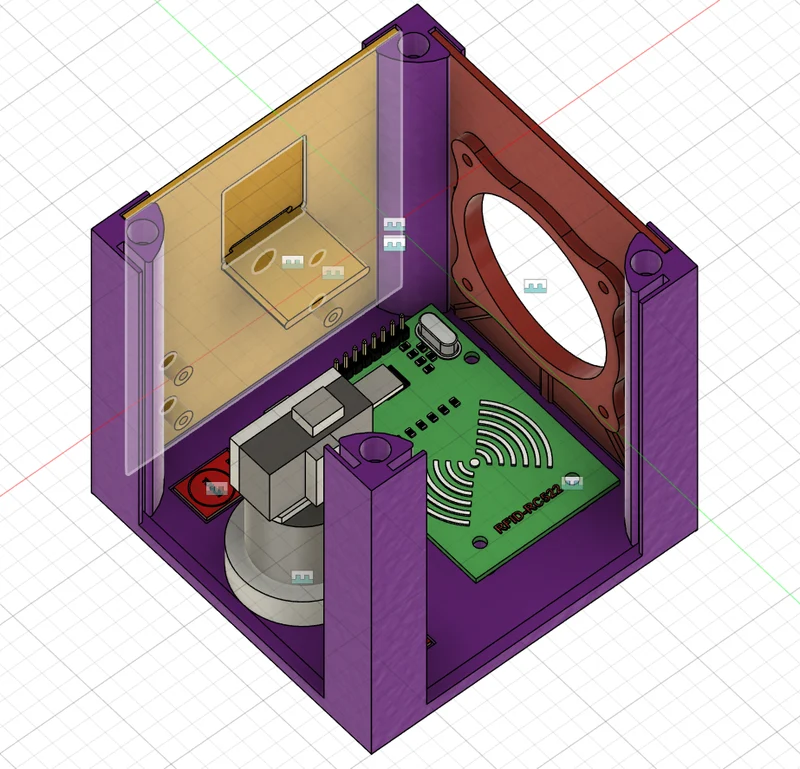

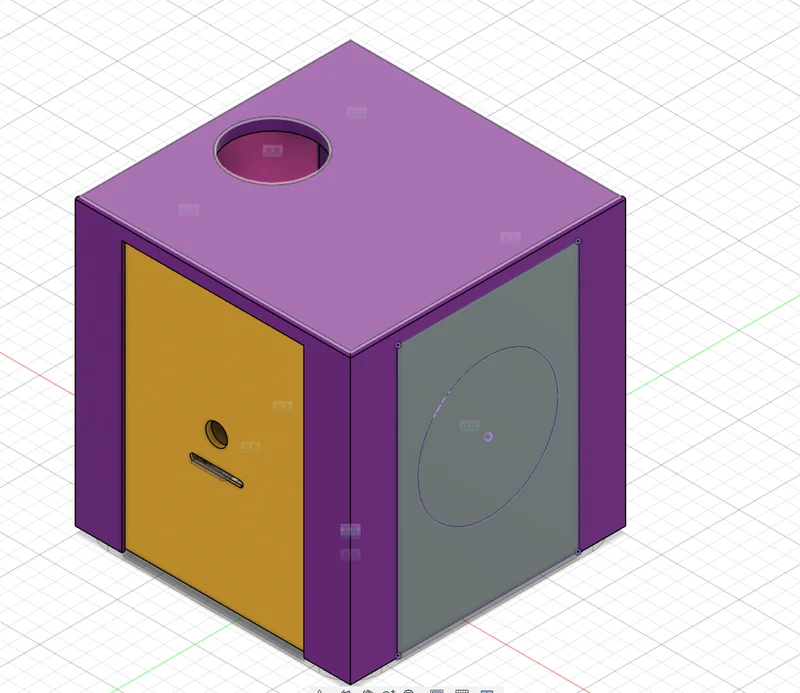

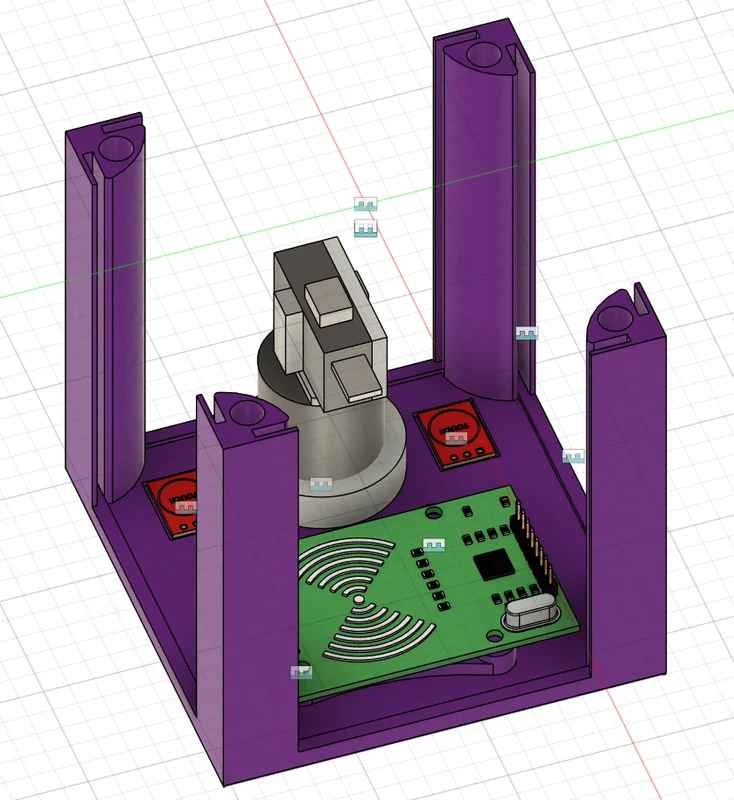

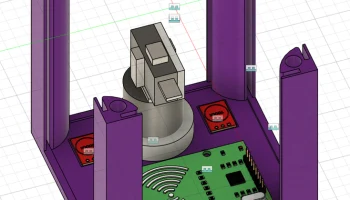

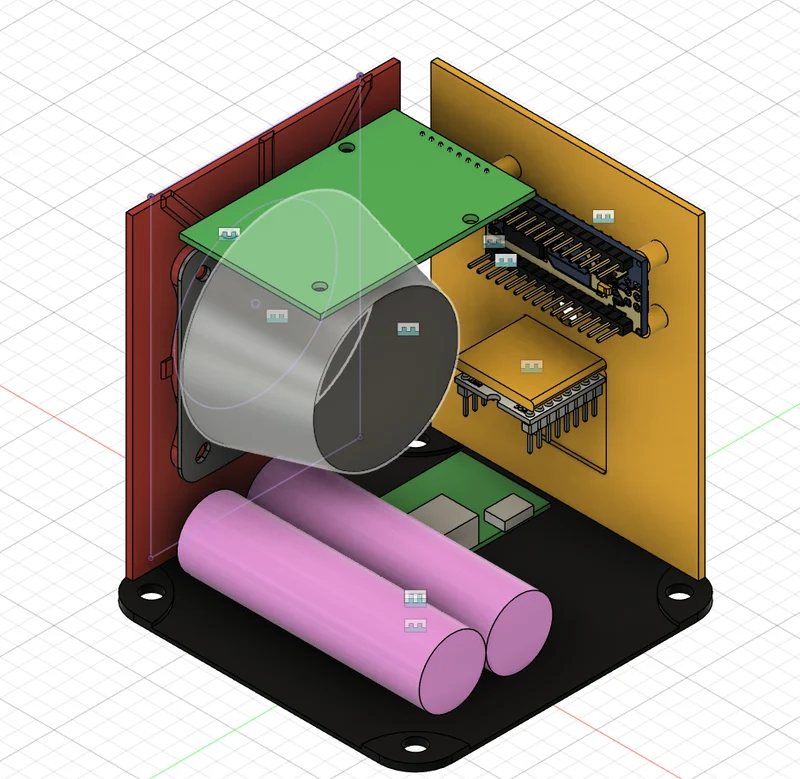

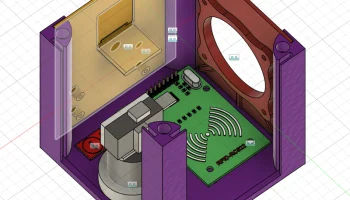

Эта распечатанная на 3D-принтере рамка помогает закрепить все компоненты тонуино (https://www.voss.earth/tonuino).

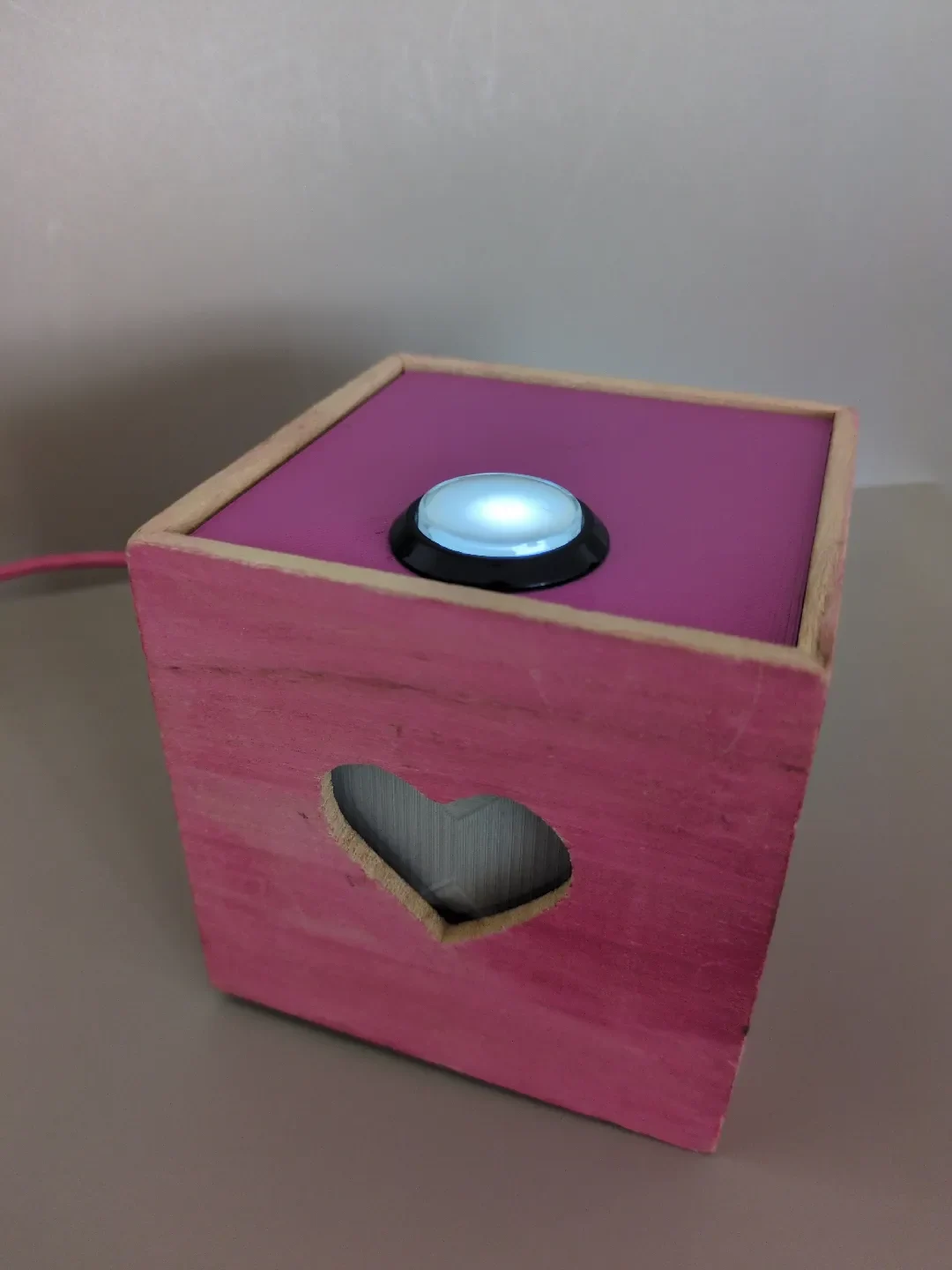

Это вариант с тремя кнопками: одна большая кнопка и две емкостные кнопки.
Электронные компоненты в основном прикручены, только dfplayer и приклеены емкостные кнопки.
Из-за размера кнопки, которую я использовал, собрать все вместе довольно сложно, несмотря на то, что все стороны находятся на направляющих.
Я распечатал его 5 лет назад в PLA на своем клоне репликатора: ему не нужны подставки и хорошо настроенный принтер. Сетка для динамика состоит из двух файлов:grid_holder иgrid_infill. Они предназначены для печати вместе с Grid_infill, не имеющим нижнего или верхнего слоя. Сегодня эту часть, возможно, проще напечатать в виде прямоугольника с цилиндрическим модификатором, но тогда я не знал этой техники.

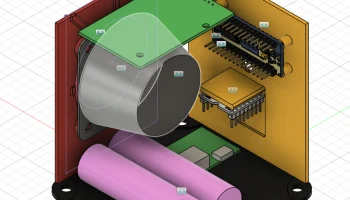

Следующие шаги, которых никогда не было: Установите аккумуляторы 1850 и карту зарядки/защиты аккумулятора. Внизу для него есть место, но нижняя часть spacer_power не имеет возможности приветствовать его. В настоящее время я перерезал USB-кабель и соединил его для питания Arduino, устройства чтения RFID и dfplayer.
Использование блока питания с переключателем не сработало, поскольку разные карты не включаются в правильном порядке из-за разных потребностей в напряжении.
