EJ.0006 - Программируемая USB-клавиатура для ПК............

Описание проекта:

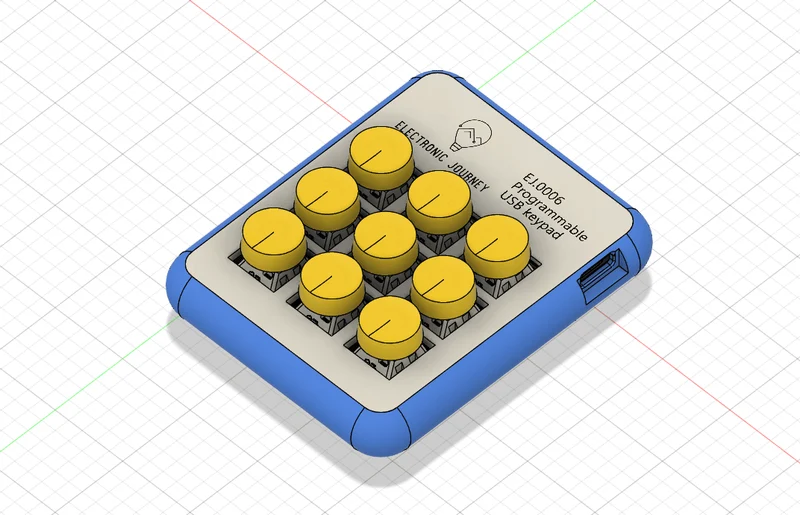

Этот проект представляет собой компактную программируемую клавиатуру 3x3 на базе Arduino-совместимого микроконтроллера.
Оно позволяет пользователю назначать пользовательские функции или сочетания клавиш для каждой кнопки, делая повторяющиеся задачи быстрее и эффективнее.

Компоненты:

Ардуино Про Микро (ATmega32U4)

9 кнопок мгновенного действия (тактильные перек��ючатели)

Печатная плата (индивидуальная разработка)

Подтягивающие резисторы (внутренние, внешние компоненты не требуются)

USB-соединение (для питания и связи)

Корпус, напечатанный на 3D-принтере

Саморезы (М2,2, полукруглая головка, крестообразная головка)

Цель

Цель этого проекта — спроектировать и создать полностью программируемую клавиатуру, одновременно изучая ключевые концепции встроенных систем и электроники.

В частности, этот проект направлен на:

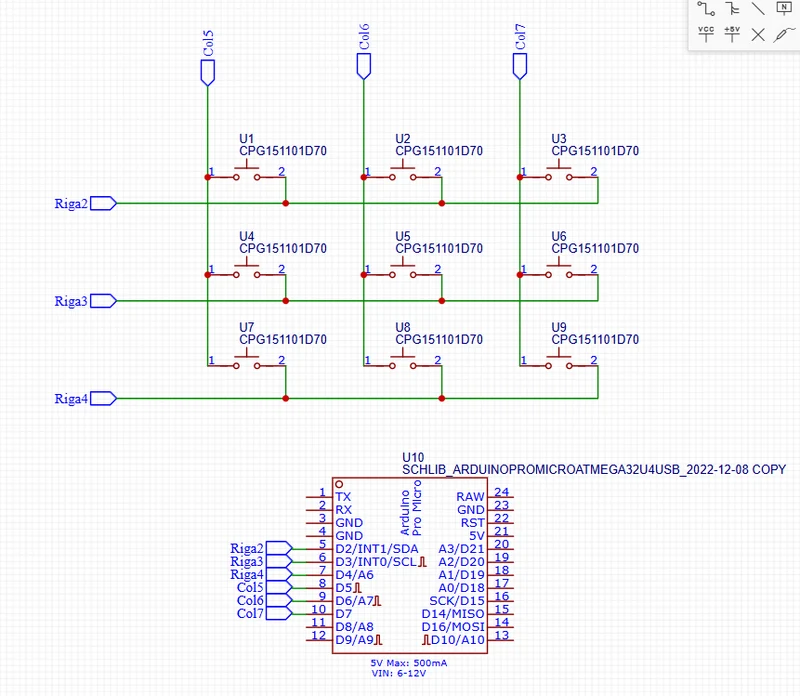

Разработать масштабируемую систему матричного сканирования для ввода с клавиатуры.

Получите практический опыт работы с прошивкой Arduino и связью USB HID.

Создайте гибкое и настраиваемое устройство ввода для реальных приложений.

Понимать взаимодействие между аппаратным обеспечением (платой, переключателями) и программным обеспечением (прошивкой).

Сборка:

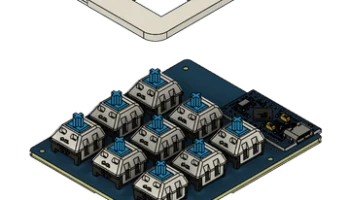

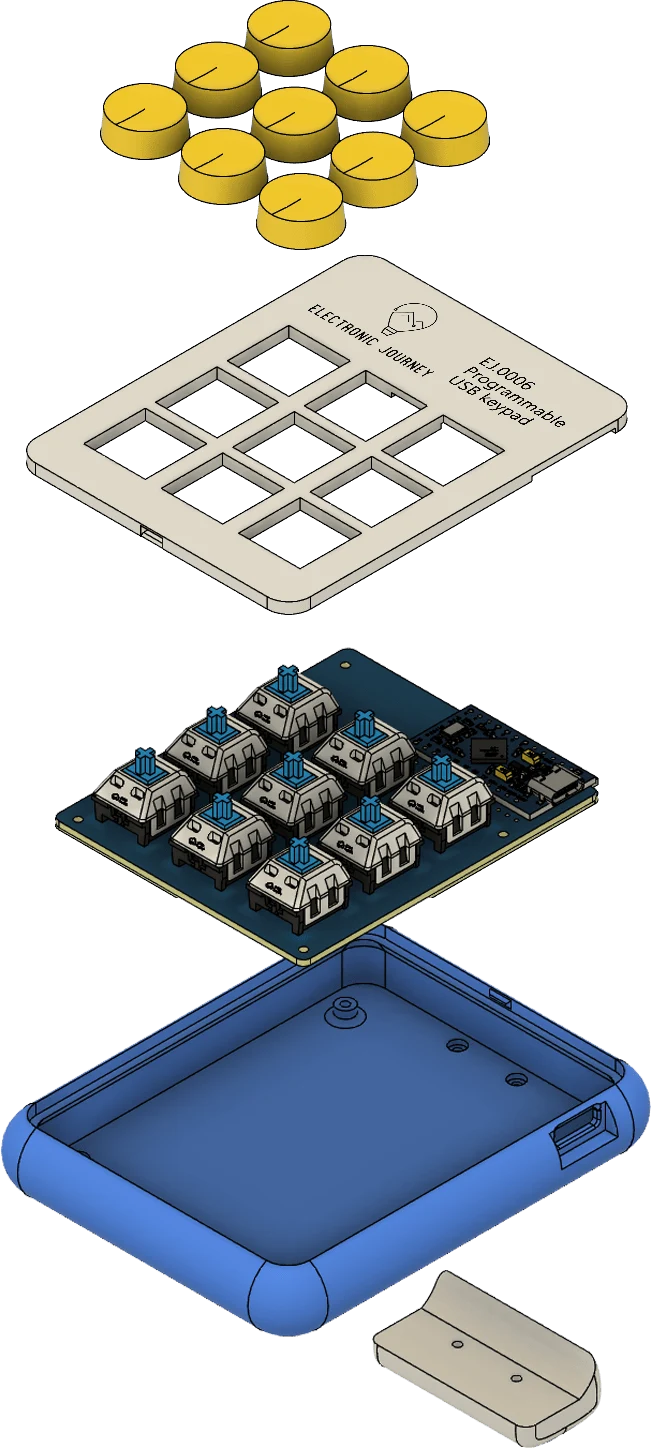

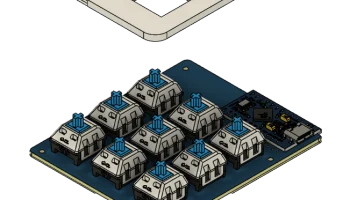

Используйте разнесенный вид в качестве ссылки для сборки.

Используйте указанные винты вместе с проставкой, представленной в 3D-файлах (не показана в разобранном виде), чтобы правильно закрепить печатную плату на месте.

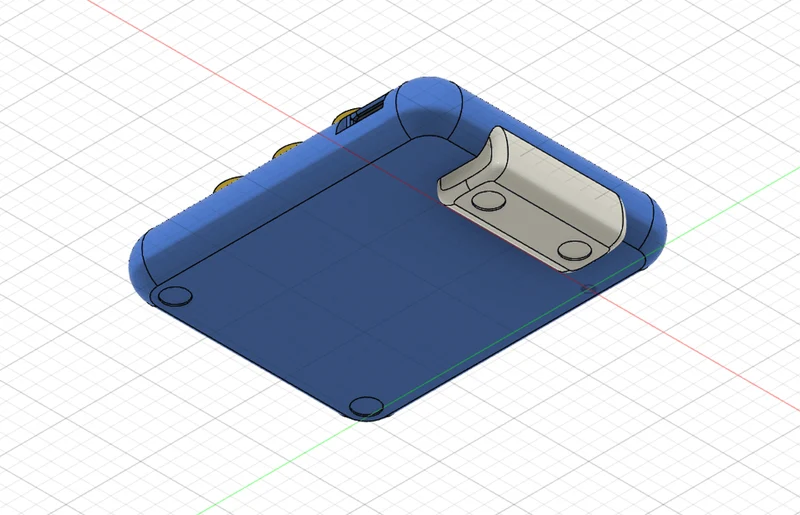

Проставка не требуется для винтов, используемых для крепления задней опоры шкафа.

Наконец, прикрепите резиновые ножки к нижней части корпуса (также не показаны на изображении в разобранном виде), чтобы обеспечить устойчивость и предотвратить скольжение.

Все инструкции и пояснения о том, как это работает, вы можете найти здесь:

https://www.electronicjourney.blog/post/ej-0006-un-tastierino-usb-per-pc-programmabile
