Макропад Лолин32

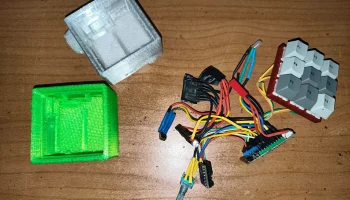

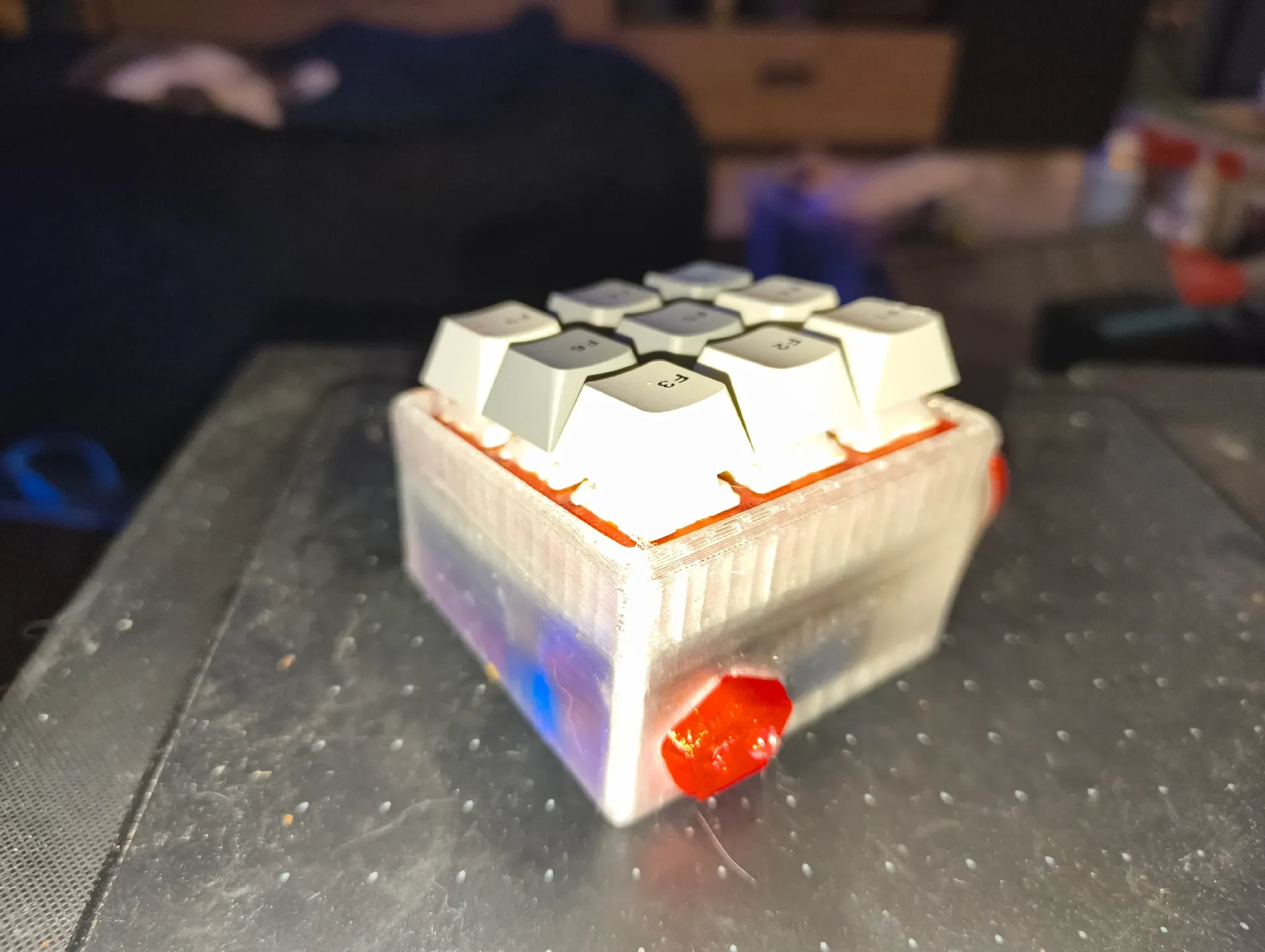

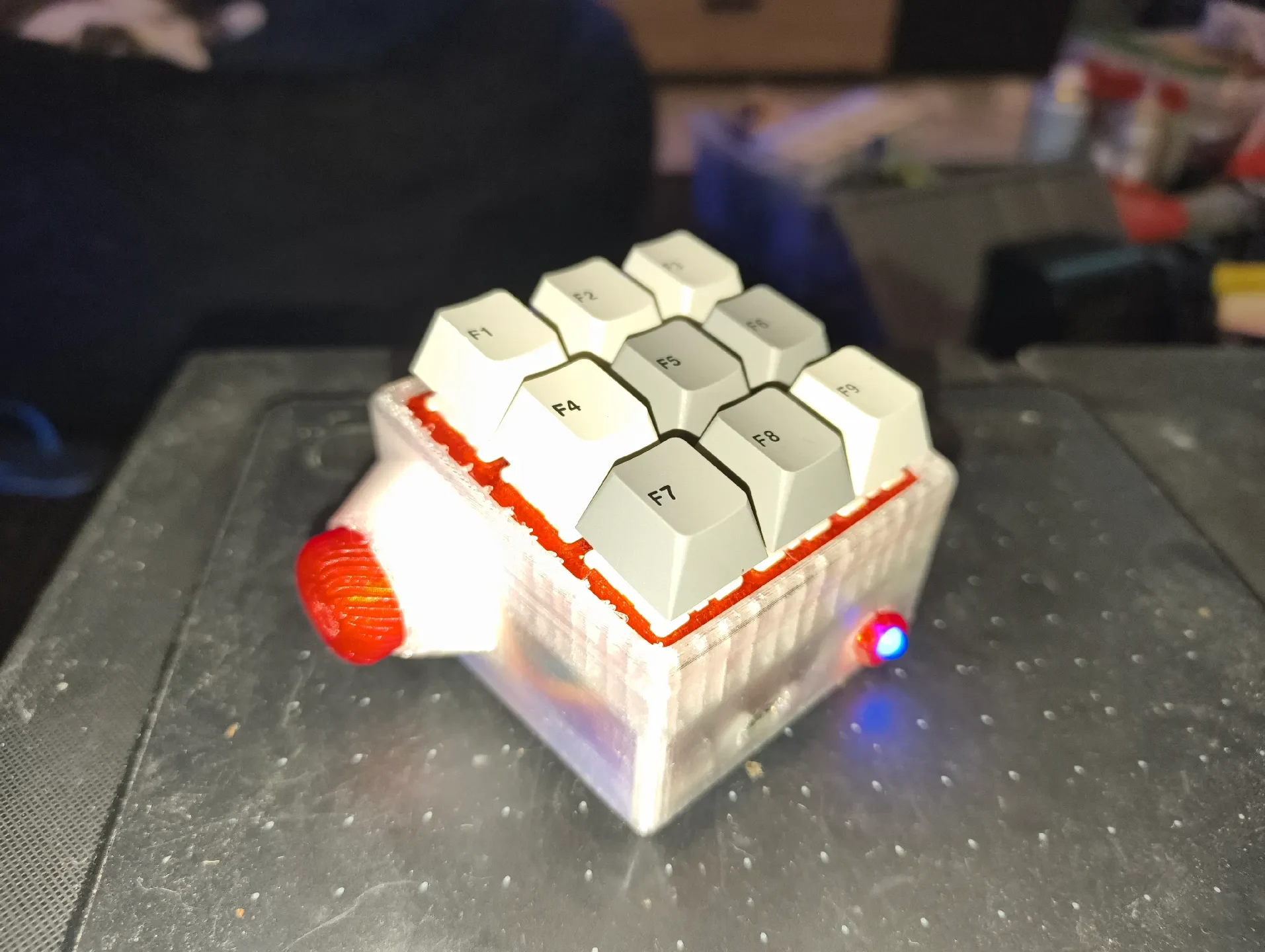

Чехол ESP32 Smart MacroPad (3×3 + энкодер + ИК + Lolin32)

Гибкий корпус из ТПУ для интеллектуального MacroPad 3×3 ESP32 с несколькими устройствами или пульта дистанционного управления. Он поддерживает поворотный энкодер, ИК-передатчик/приемник, светодиодный индикатор и дополнительные датчики — и все это в просторном и легко собираемом корпусе.

Особенности
Предназначен для платы Lolin32 (ESP32).
Раскладка клавиатуры 3×3 для переключателей Cherry MX + диоды
Поддержка поворотного энкодера с кнопкой
Слоты для ИК-передатчика и приемника
Место для светодиодного индикатора состояния и дополнительного акселерометра
Напечатано из ТПУ для гибкости и долговечности.

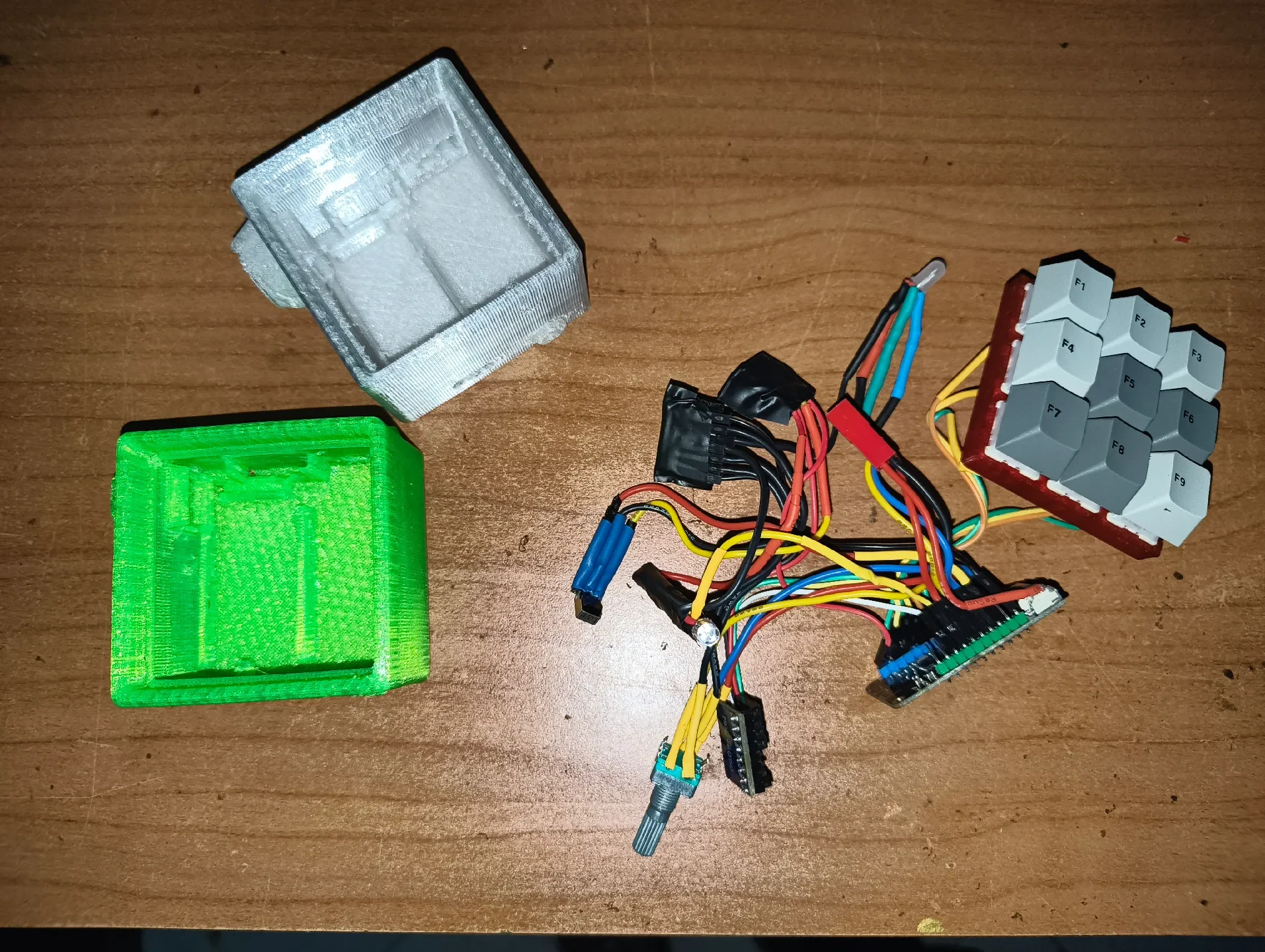

Доступны две версии:
Модульная версия — со съемными вставками и крышками (отлично подходит для двухцветной печати)
Интегрированная версия — чистый цельный корпус
Необходимые детали
1× Лолин32 (ESP32)
9 переключателей Cherry MX (или совместимых)
9 диодов 1N4148 (для матрицы клавиатуры)
1 × поворотный энкодер
1 × аккумулятор (литий-ионный/литий-полимерный)

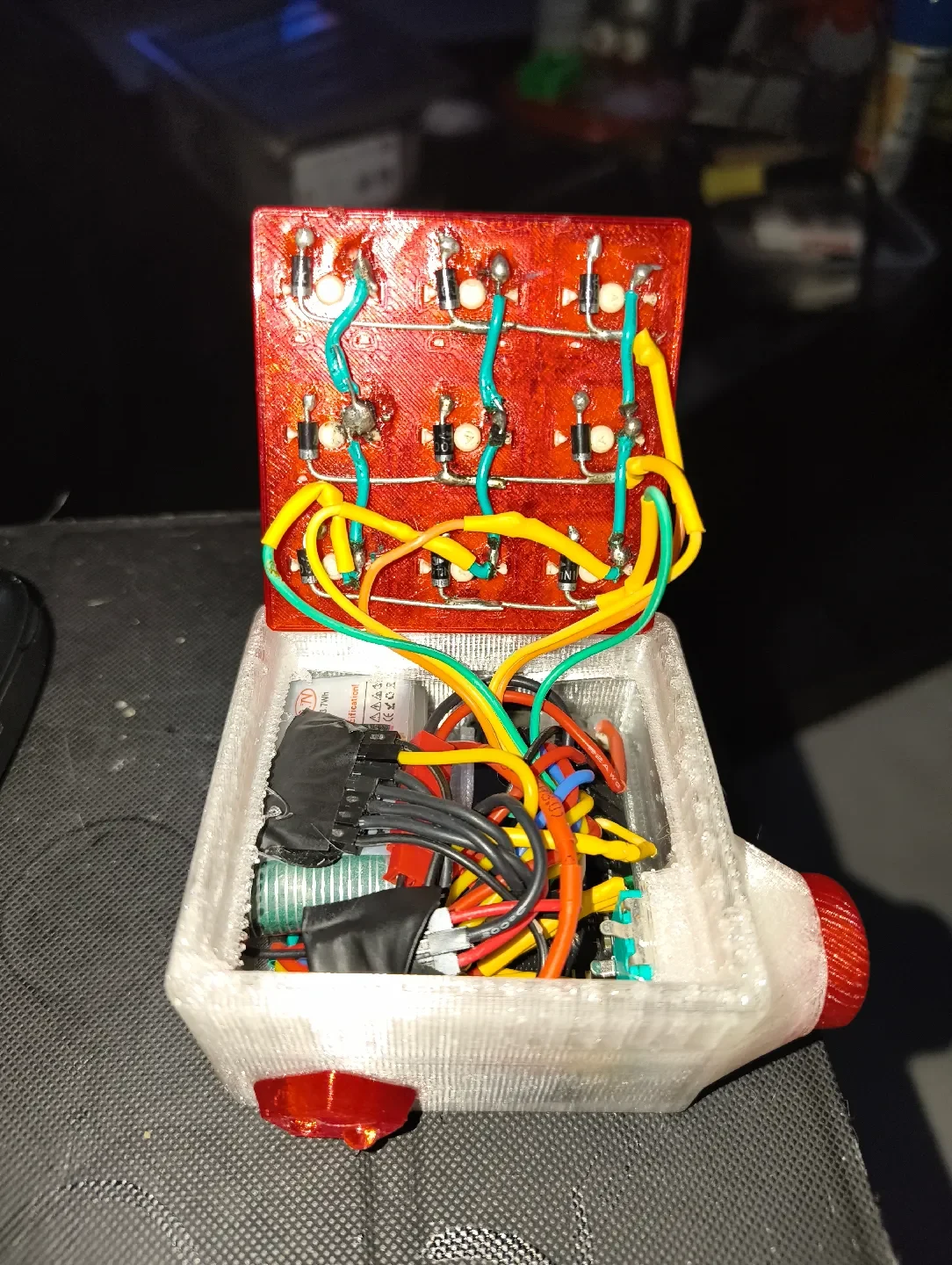

⚠ Примечание. На Lolin32 разъем аккумулятора совмещен с портом USB, поэтому его трудно разместить в чехле. Я припаял два провода за разъемом, чтобы было легче прикрепить батарею.

Рекомендации по печати
Материал: ТПУ
Высота слоя: 0,24 мм
Заполнение: 20-30%
Поддерживает: не требуется

Полная прошивка с открытым исходным кодом доступна на GitHub:
https://github.com/rederyk/MacroPad_esp32

Цель этого проекта — создать интеллектуальный, в основном автономный, пульт дистанционного управления для нескольких устройств с использованием плат ESP32, а затем расширить его за счет поддержки сенсорного экрана (ESP32-S3) и локальных функций искусственного интеллекта.

Текущие функции
Ввод клавиатуры и энкодера
ИК-отправка и получение
Светодиодный индикатор
Пользовательские макросы
Модульная структура прошивки для расширения
Обратная связь

Это открытый проект — отзывы, ремиксы и улучшения приветствуются! Дизайн и встроенное ПО все еще находятся в стадии разработки, поэтому мы будем благодарны за любое тестирование или предложения.

Лицензия
Файлы моделей © rederyk — выпущено под лицензией CC BY-SA 4.0.
Прошивка © rederyk — выпущена под лицензией GPLv3.

И аппаратное, и программное обеспечение открыты для разработки сообщества.
