Чехол для портативной игровой консоли............
Привет!

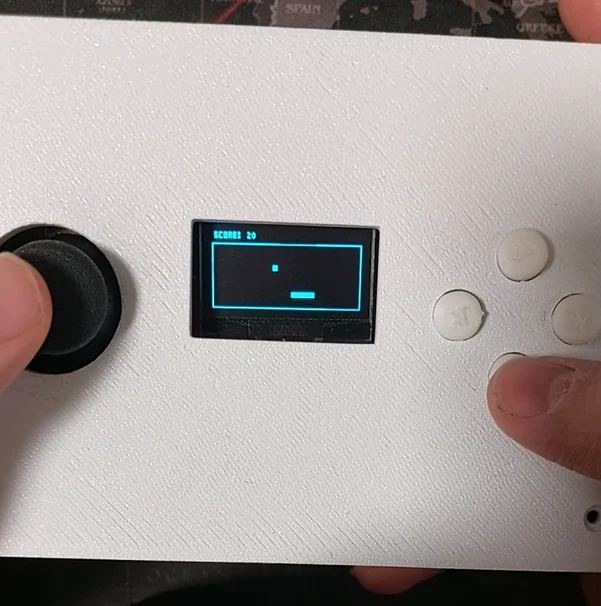

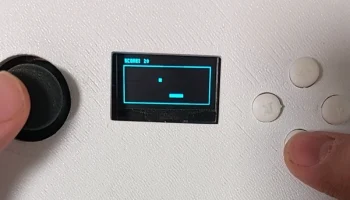

Недавно я создал собственную портативную игровую консоль для университетского проекта, используя мощный микроконтроллер ESP32. Поскольку я не смог найти корпус, который идеально подходил бы к моему конкретному расположению компонентов (особенно джойстика и батареи), я разработал его с нуля, используя Blender.
Я разработал чехол так, чтобы его было удобно держать и легко собирать. Он надежно удерживает электронику и имеет вырезы для п��рта зарядки и переключателя.

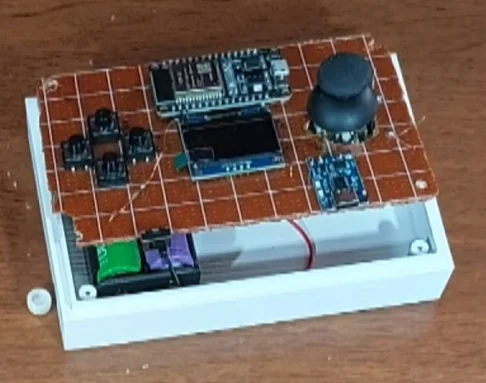

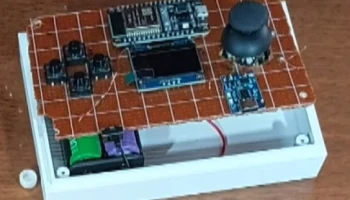

Компоненты, которые я использовал для этой сборки:
MCU: Плата разработки ESP32 (рекомендуется 38-контактная версия)
Экран: 1,3-дюймовый OLED-дисплей (I2C, драйвер SH1106)
Элементы управления:
1x аналоговый модуль джойстика (для перемещения)
4x тактильные кнопки (для действий/направления)
Мощность:
2 литий-ионных аккумулятора (конфигурация 2S, ~8,4 В)
Зарядный модуль TP4056/CN3302
Переключатель включения/выключения
Аудио: пассивный зуммер
Разное: Резисторы для делителя напряжения (мониторинга батареи) и провода.
Сборка: Конструкция состоит из основного корпуса и задней крышки. Вы можете закрепить компоненты с помощью горячего клея или небольших крепежных винтов в зависимости от конкретного варианта платы. Задняя крышка предназначена для закрытия стандартными винтами M3.
Конструкция проста, при правильной ориентации легко печатается без специальных подставок. Я включил файлы STL. Я советую вам переделать дизайн или изменить его под свои нужды (может быть, добавить пуговицы на плечах?).
Надеюсь, вам понравится! Если вы его построите, поделитесь своими фотографиями!
Веселиться!
