Регулирование влажности - Сушилка для мяса............

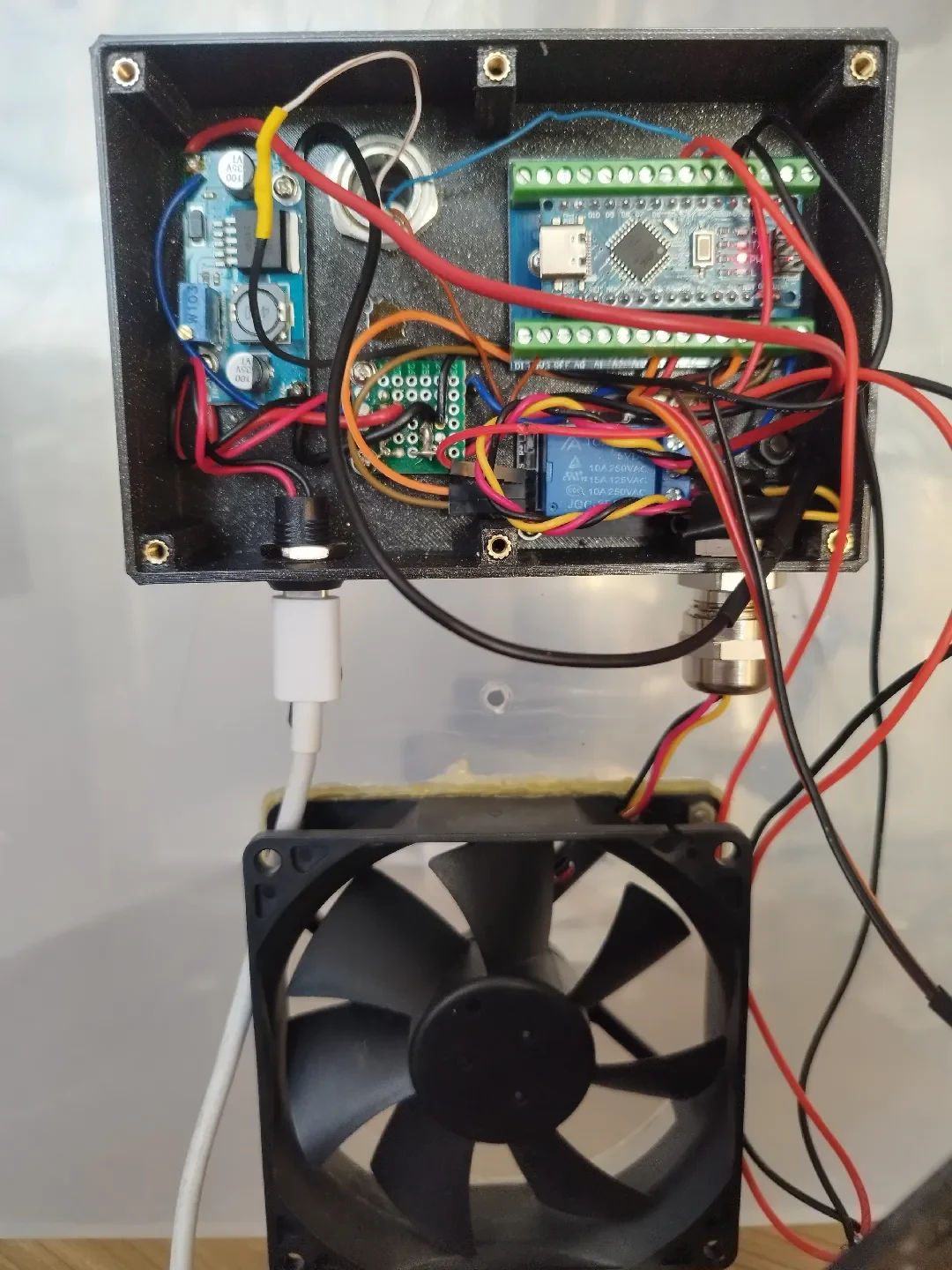

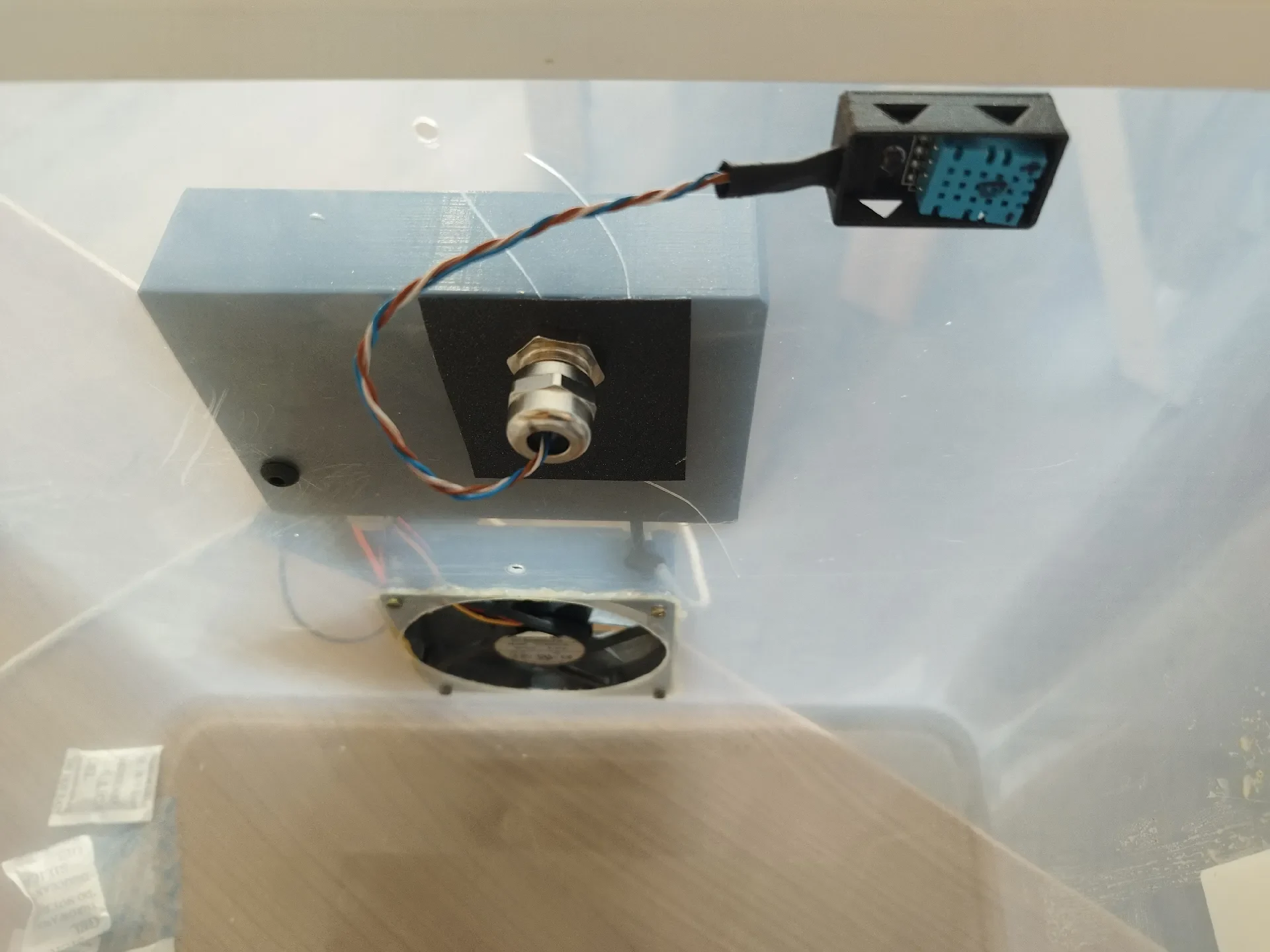

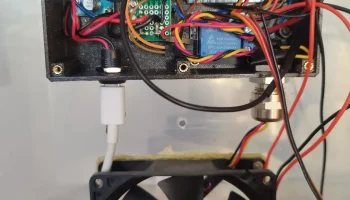

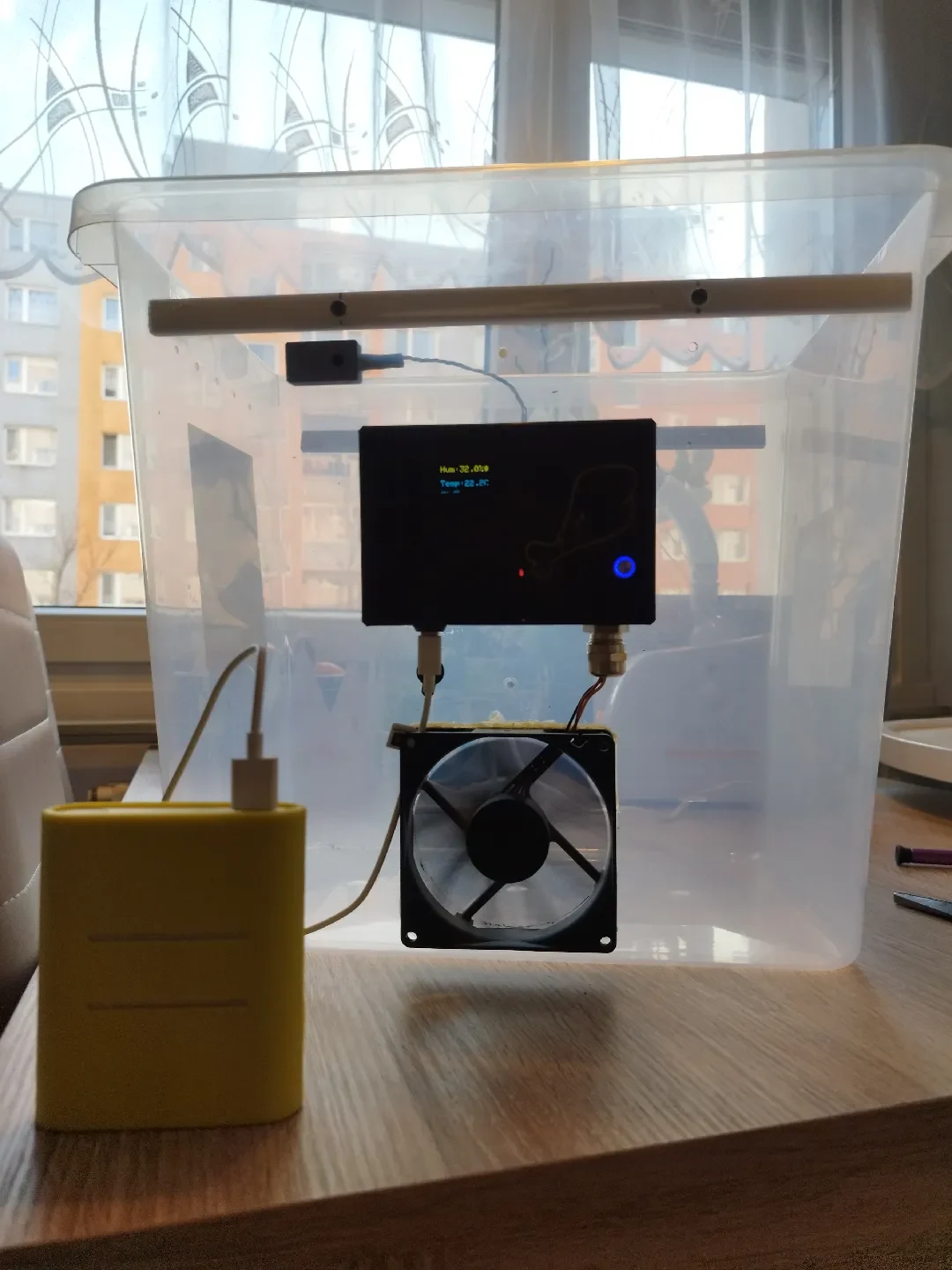

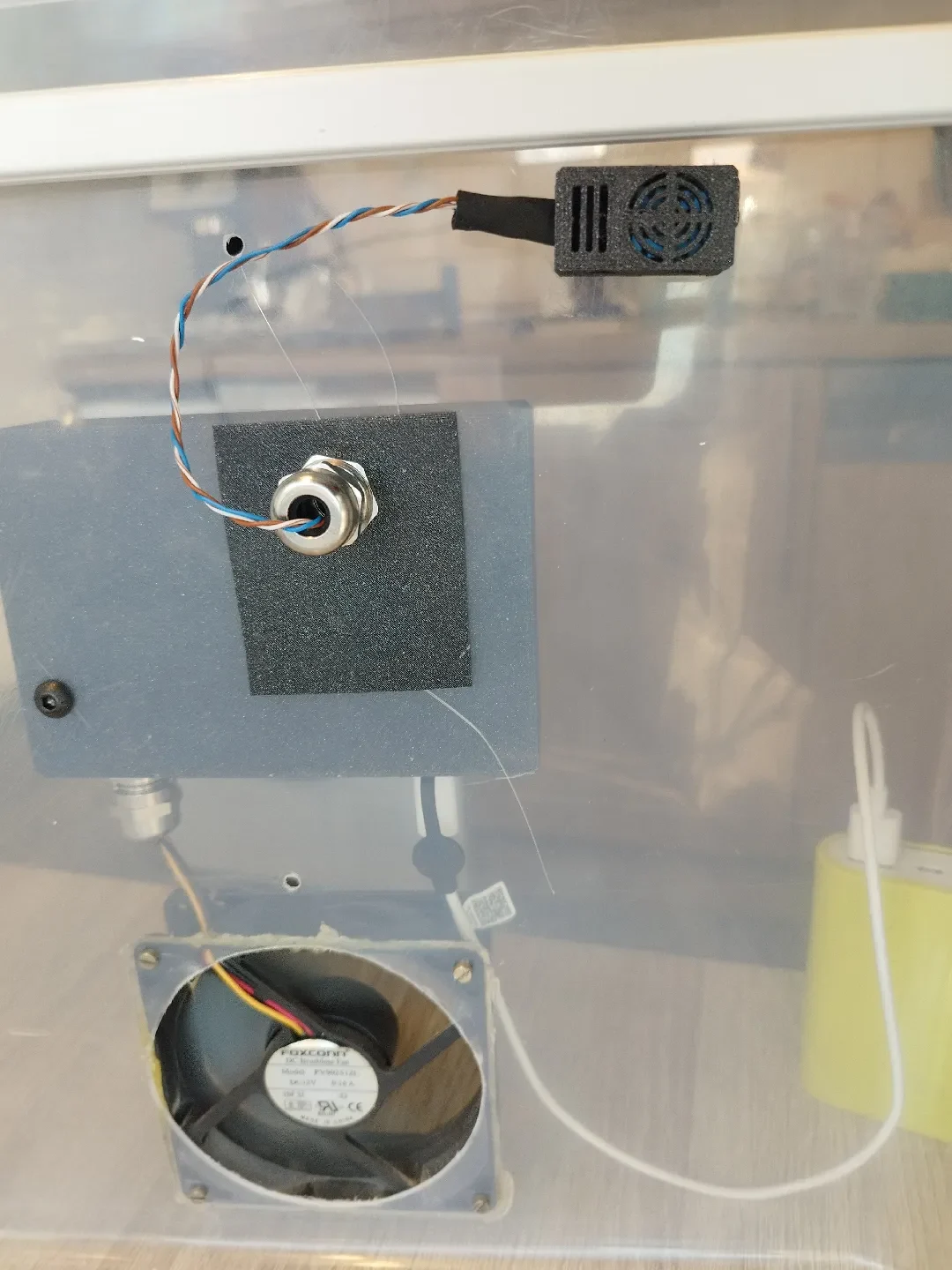

Это мой небольшой проект камеры для сушки мяса. Коробка просверлена так, чтобы вентилятор мог выдувать воздух из коробки. Конкретно этот проект используется для сушки мяса, однако его можно использовать для любого переключения чего-либо через реле, в зависимости от фактической и желаемой влажности.

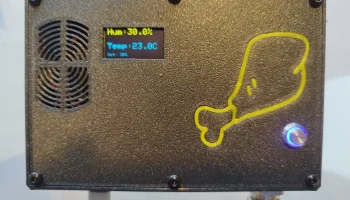

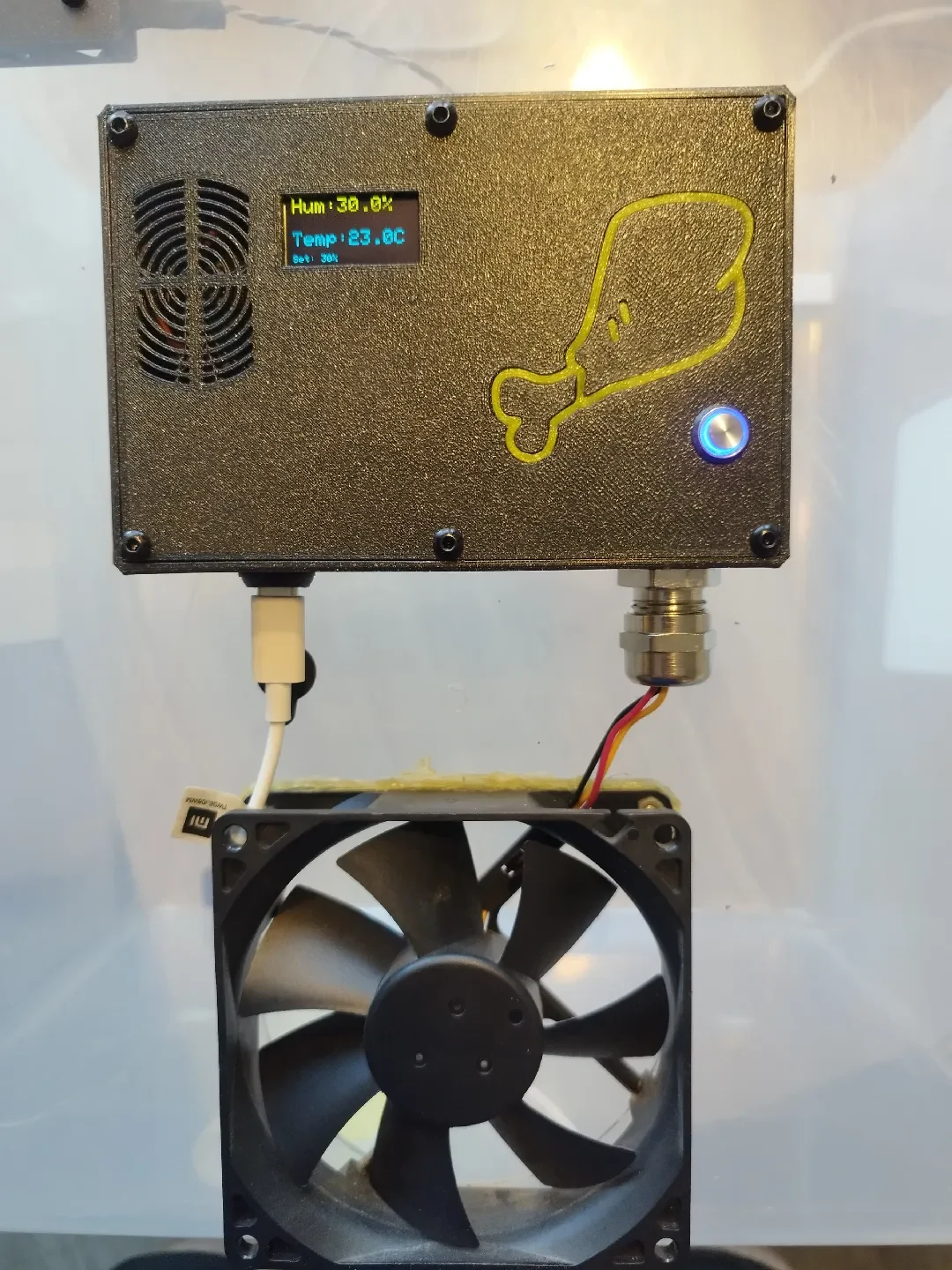

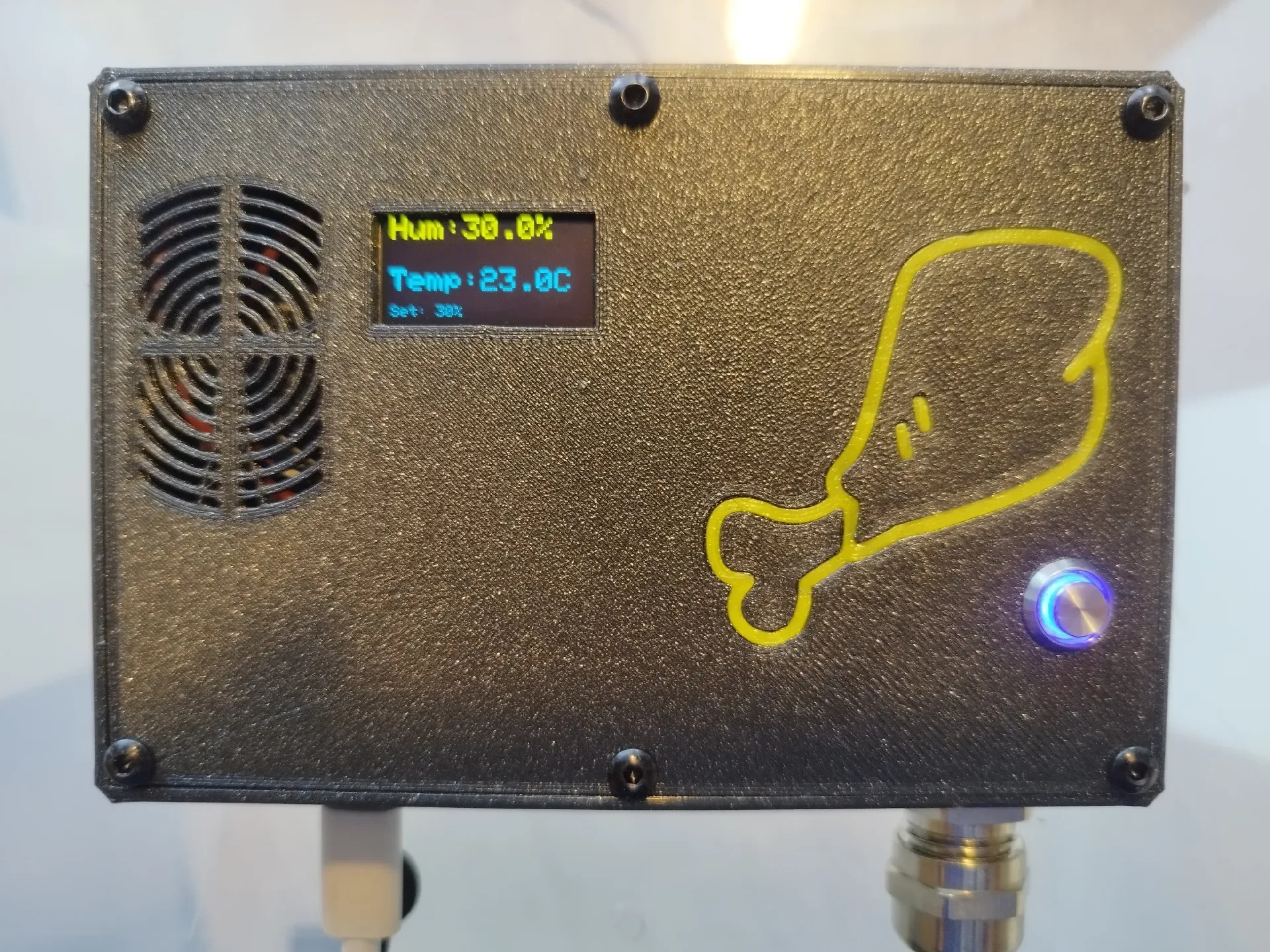

На основании текущей влажности (датчик DHT11) и заданной кнопкой желаемой влажности происходит переключение реле. У меня вентилятор подключен к реле. Схема рассчитана на напряжение 5 В, для вентилятора на 12 В используется модуль DC Boost XL6009. Кнопка переключает нужную влажность на 5% с 30% на 80%. На дисплее отображается установленное значение, а также текущая влажность и текущая температура. Установленное значение сохраняется даже после выключения. (Функциональная программа включена)

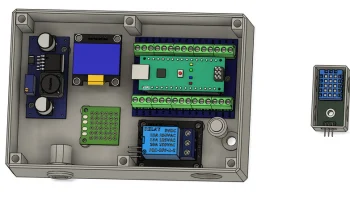

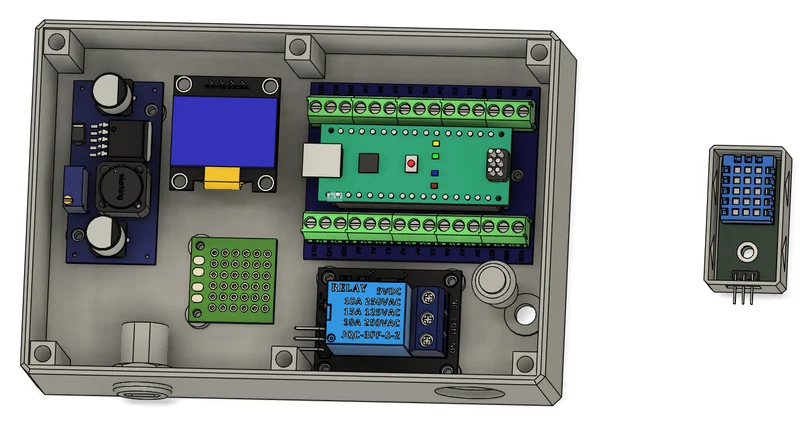

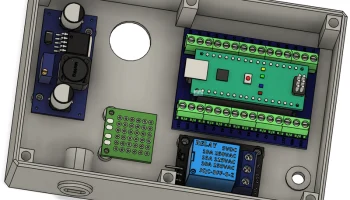

Необходимые компоненты:
— Ардуино Нано
— Наноэкран Ардуино.
— Релейный модуль 5В
— Модуль повышения постоянного тока XL6009
— Маленькая паяльная плата.
— Дисплей
— Винт 1x M5x8
— Винт 7x M3*8
— 2 кабельных втулки
— 6x вставка M3
— Разъем USB-C
— Провода

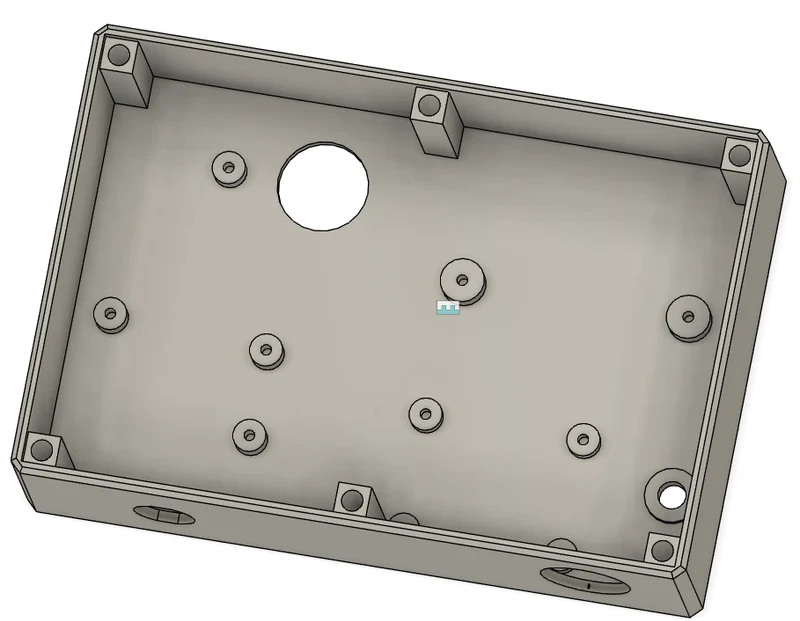

— Пластиковый ящик
— Вентилятор 12 В
— кнопка 8 мм
Подключение:
Ардуино Нано:
— Вывод VIN на 5В
— Земля
OLED-дисплей JMD0.96D-1:
— VCC на 5 В Arduino
— GND — SCL к контакту A5 Arduino
— SDA на контакт A4 Arduino
Модуль DHT11:
— VCC на 3,3 В Arduino
— Земля
— DATA к контакту D2 Arduino
Релейный модуль:
— VCC на 5 В Arduino
— Земля
— IN-D3 контакт Arduino
Кнопка: — D4
Ссылки на компоненты:
Кнопка: https://www.aliexpress.com/item/4001031102114.html?spm=a2g0o.order_list.order_list_main.23.607218028KJADf
XL6009: https://www.aliexpress.com/item/1005002821232541.html?spm=a2g0o.order_list.order_list_main.29.607218028KJADf
Разъем USB C: https://www.aliexpress.com/item/1005005919874263.html?spm=a2g0o.order_list.order_list_main.35.607218028KJADf
Реле: https://www.aliexpress.com/item/1005006003912991.html?spm=a2g0o.order_list.order_list_main.64.607218028KJADf
Паяльный стол (обрезной 20*80мм): https://www.aliexpress.com/item/1919230063.html?spm=a2g0o.order_detail.order_detail_item.10.365ff19cYi4Fmx
Arduino nano Shield: https://www.aliexpress.com/item/1005001580483272.html?spm=a2g0o.order_list.order_list_main.362.607218028KJADf
Олед-дисплей: https://www.aliexpress.com/item/1005005034354794.html?spm=a2g0o.order_list.order_list_main.367.607218028KJADf

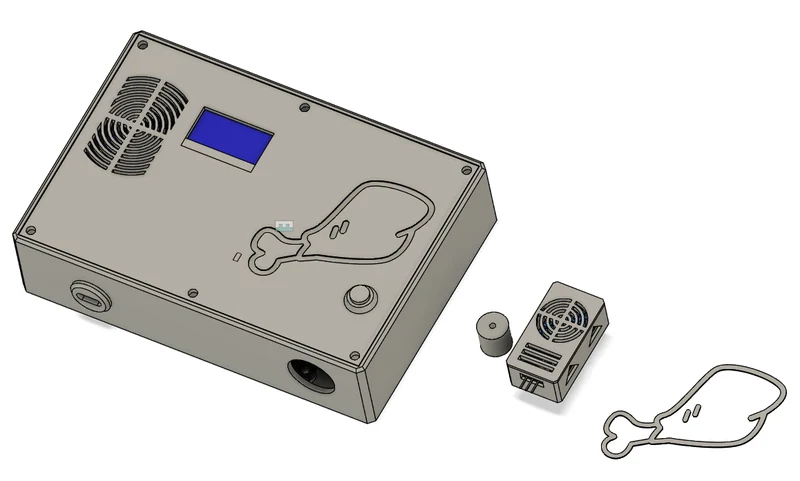

(Я рекомендую печатать слоем 0,2 мм. Для мяса другого цвета вставьте мясо после второго слоя и прижмите. (Мясо напечатано отдельно другим цветом и вставлено при печати крышки).
Надеюсь, вам понравится сборка так же, как и мне, и вы найдете ее полезной :)
