Волшебная улыбка на лице ребенка
Хотел напечатать простую волшебную палочку для внуков. Как это часто бывает, все закончилось дизайнерской работой со спецэффектами.

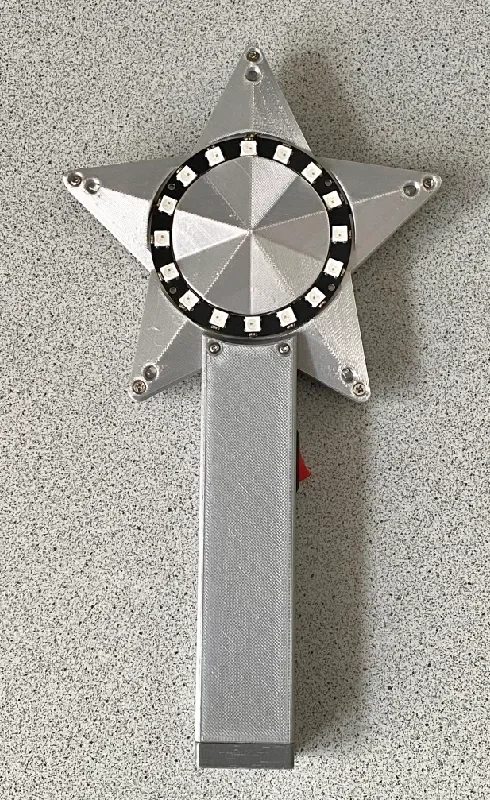

Итак, я запустил TinkerCad и самостоятельно разработал волшебную палочку. Соответствует моим «бортовым ресурсам».

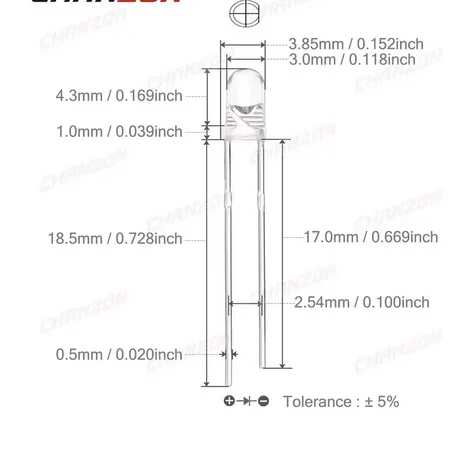

У меня были 9-вольтовые батарейки (некоторые перезаряжаемые), переключатель, Arduino Nano, 5 светодиодов с автоматическим изменением цвета по 3,3 В, кольцо из 16 светодиодов RGB (диаметром 69x7 мм; они различаются), тонны кабеля AWG26, винты и тонны нити накала. Винты Philips диаметром прибл. Внешний диаметр 1,9 мм, длина звездочек 6 мм и кожухов 10-12 мм. Я решил все прикрутить, никогда не узнаешь, кто нападет на палочку, и тогда ты сможешь это исправить. Надеюсь, этого никогда не произойдет. И наконец резистор 560-700 Ом. Светодиоды, меняющие цвет, диаметром 3 мм, помещаются в пять углов звезды (верхняя сторона). Припаяйте к нему несколько проводов, длинная нога — +, короткая — минус. Изолируйте (хотя бы) один провод термоусадочной трубкой и вставьте в паз, я немного зафиксировал их УФ-клеем. Наконец, вам понадобится крышка аккумулятора 9 В с проводами для подключения к аккумулятору 9 В.

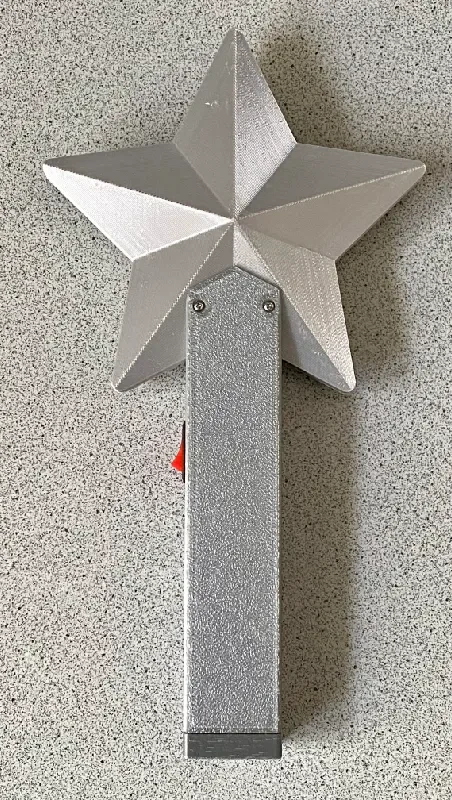

Звезда напечатана из Silver Silk PLA, ручка и колпачок из Silver PETG, как мы надеемся, для большей устойчивости �� поломкам. Я использовал опору для звезд и сцепление. Частично, что означает применение вручную. Интерфейсы с Support-PLA-PETG от Bambu Lab для легкого удаления, что получилось неплохо.

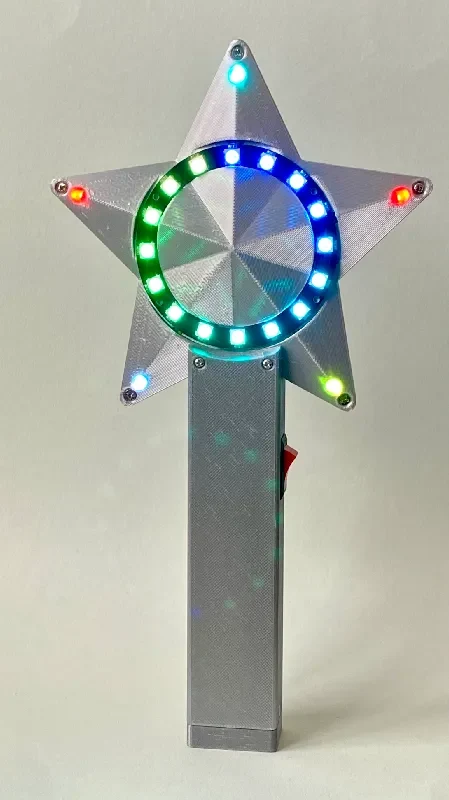

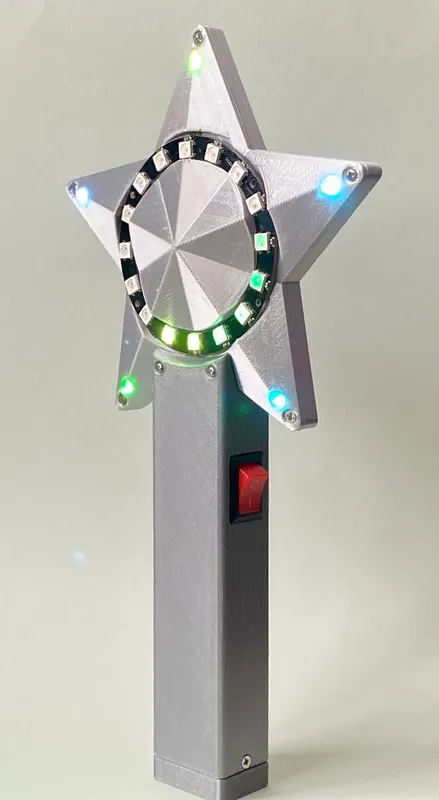

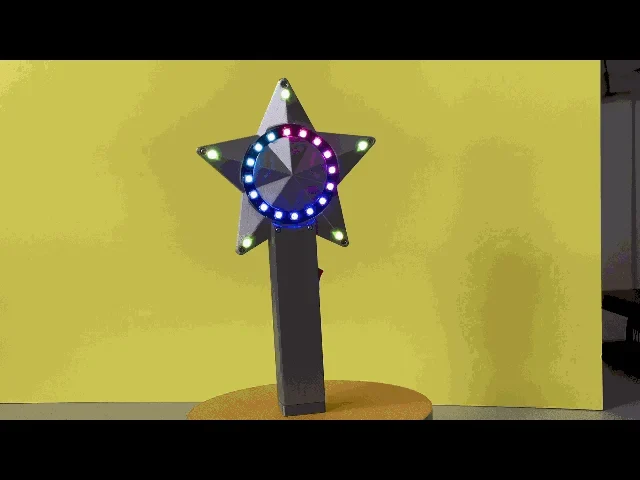

Так я создал эту волшебную палочку. Это действительно работает! Клянусь, это вызывает яркие улыбки и веселье на лицах моих внуков. Одно это стоит моей 8-10-часовой работы.
Электронное описание:
DATA-провод RGB-кольца идет к резистору, затем к выводу №3 Arduino.
RGB-кольцо от 5 В до 5 В Arduino
RGB-кольцо GND к GND Arduino
+9 В от аккумулятора к переключателю, затем от переключателя к Arduino VIN
GND от аккумулятора к GND Arduino
Светодиоды, меняющие цвет, работают с напряжением 3,3 В без дополнительного резистора, поэтому подключите все параллельно, затем подключите анод ("+") к 3,3 В Arduino,
Земля к земле Arduino.
Это все, что вам нужно для подключения.
Теперь загрузите библиотеку «FASTLED» и привяжите ее к своей среде разработки Arduino. приложение «DemoReel100.INO» из примеров. Обратите внимание, что вы выбираете вывод данных №3 и определяете тип светодиода, как показано. Я уменьшил яркость с 96 по умолчанию до 48, что по-прежнему является ярким светом.
Изучите другие мои распечатки: https://www.printables.com/de/@Tritschi
Вот несколько скриншотов того, что вам нужно, соответственно. нужно знать:
