Индикатор состояния AZBA: 3D-дисплей для столов и клубов....

Это настольное устройство своими руками предназначено для пилотов, студентов и членов аэроклубов. Разместите его в своем клубе, офисе или дома, чтобы сразу же получить представление о состоянии активированных зон на малой высоте (AZBA). Это идеальный инструмент для улучшения предполетного планирования и поддержания общей осведомленности на земле.

Файлы Fusion 360 и STEP включены, чтобы обеспечить культуру ремиксов :-).

Ключевые особенности:

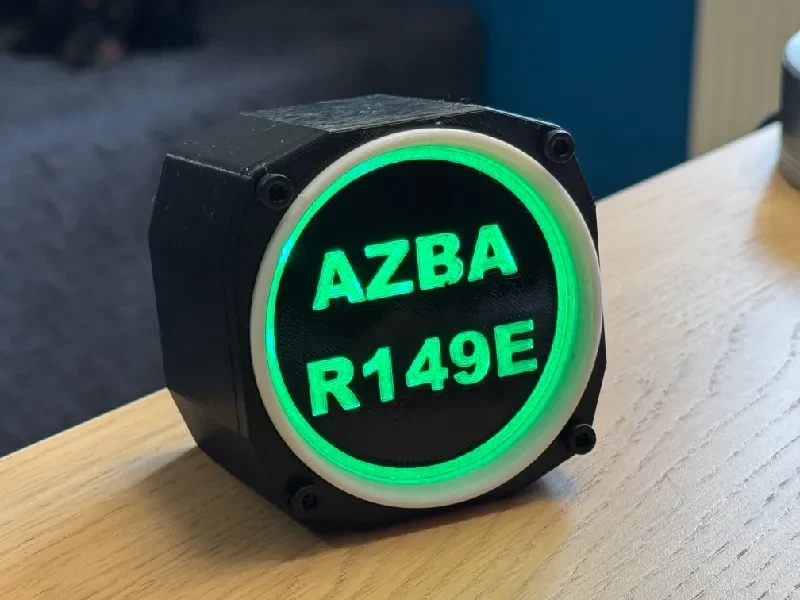

Краткий визуальный статус: Название «AZBA» напечатано с помощью прозрачной нити и подсвечено многоцветной светодиодной системой для быстрого и четкого считывания статуса с другого конца комнаты:

Синий: подключение...

Зеленый: зона неактивна, активация не запланирована.

Желтый: зона будет активна в будущем.

Оранжевый (мигает):��зона приближается к активации/будет активна очень скоро.

Красный (мигает): зона в данный момент активна.

Открытый исходный код и возможность настройки: Код Arduino (для D1 mini) доступен в репозитории GitHub, что позволяет вам изменять его в соответствии с вашими потребностями, включая частоту обновления и конкретный номер AZBA, который вы хотите отслеживать.

Идеально подходит для общих помещений: идеально подходит для переговорной комнаты, стойки регистрации или гостиной любого ��эроклуба, чтобы держать всех участников в курсе.

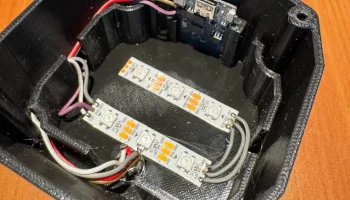

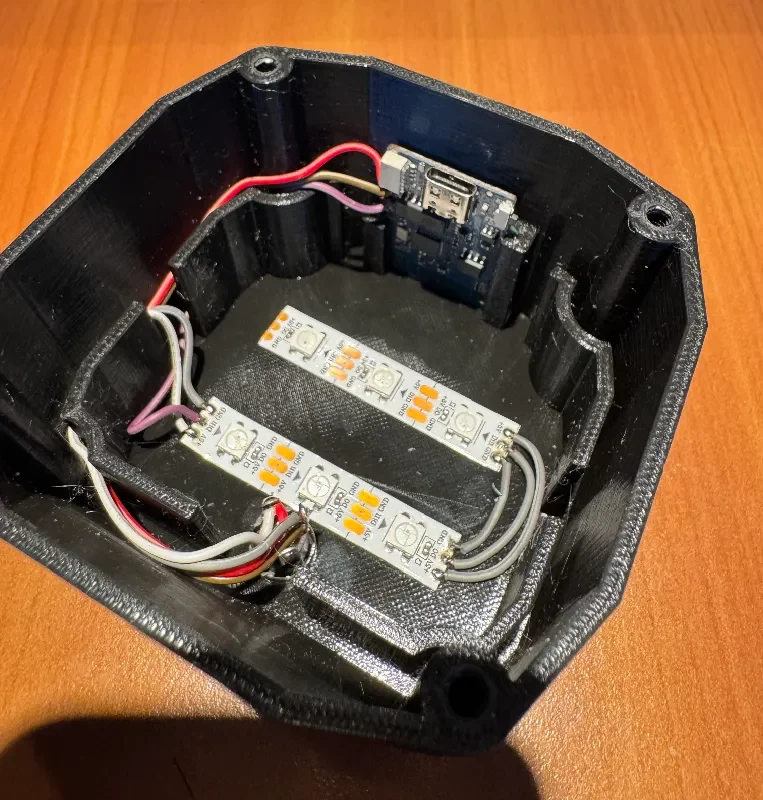

Простота и низкая стоимость: на основе мини-микроконтроллера D1, 6 светодиодов W2812B и стандартного разъема питания.

Как это работает?

Индикатор использует D1 mini, который запрашивает PHP-скрипт, размещенный на вашем сервере, каждые 5 минут (настраиваемый интервал). Этот PHP-скрипт отвечает за сбор информации AZBA с официального веб-сайта SIA (Служба аэронавигационн��й информации) и отправку ее обратно на D1 mini. Затем микроконтроллер интерпретирует эти данные, чтобы зажечь светодиоды W2812B соответствующим цветом и режимом мигания, обеспечивая постоянное обновление в реальном времени.

Подробности 3D-печати

Легко распечатать: эта модель предназначена для печати без каких-либо подставок!

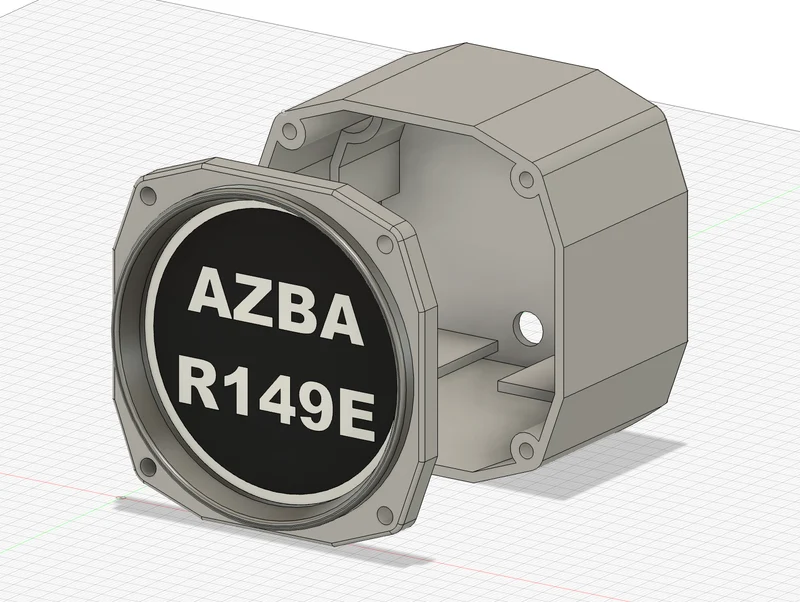

Персонализация. С помощью файла Fusion 360 вы можете персонал��зировать номер AZBA. Обратитесь ко мне, если не можете сами, буду рад помочь.

Настройки печати:

Высота слоя: 0,2 мм (или ваша предпочтительная настройка)

Заполнение: 15 % (или более, деталь не является несущей)

Материал: рекомендуется PLA или PETG.

Многоцветная печать (для текста AZBA):

Я использовал MMU2S для трех цветов на передней панели (для текста AZBA).

Альтернатива (без MMU): Вы можете легко вручную заменить нить для первых 5 слоев.

Монохромный вариант: Распечатайте всю модель черным цветом и просто поместите лист кальки за вырезом для текста, чтобы рассеять свет.

Рассеяние света: я настоятельно рекомендую добавить кусок кальки за текстом AZBA (даже если вы используете прозрачную нить), чтобы смягчить свет светодиодов и предотвратить перегревы.

Что вам понадобится (спецификация)

3D-печать:

Прозрачная нить (для текста AZBA, если печать не монохромная)

Цветная нить для корпуса (черная, белая и т. д.)

Электроника:

1 мини-D1 (ESP8266)

6 светодиодов W2812B (или небольшая полоска, разрезанная на 2х3 светодиода)

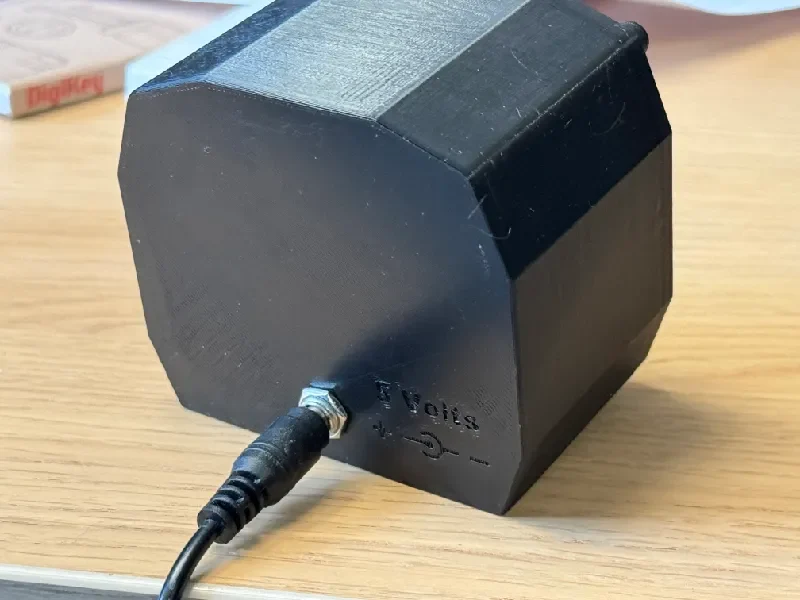

1 разъем питания (разъем постоянного тока)

1 источник питания 5 В, 1 А (с соответствующим разъемом постоянного тока)

Соединительные провода

Программное обеспечение/Хостинг:

Доступ к репозиторию GitHub для кода Arduino и сценария PHP.

Веб-сервер с поддержкой PHP для размещения скрипта очистки.

Дополнительно: калька для рассеивания света.

Если вам нужна поддержка или у вас есть комментарии или идеи, не стесняйтесь обращаться к нам.
