Модульная пиксельная сетка Tetris - квадраты 33 мм для не...

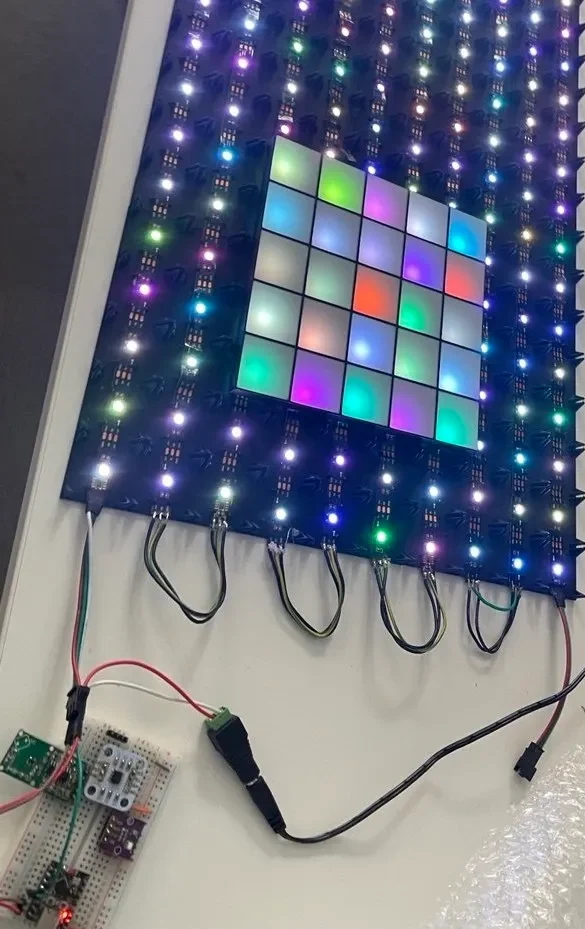

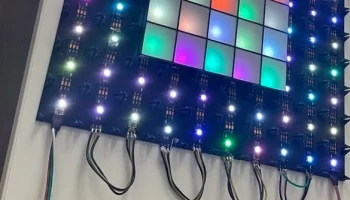

Это напечатанная на 3D-принтере рамка для моего демонстрационного проекта тетрис под управлением BLE, который я представляю на Maker Faire в Праге. Она преобразует стандартную полосу WS2812/Neopixel с плотностью 30 светодиодов/м в большие чистые квадратные пиксели размером 33 мм — идеальный размер для видимого игрового поля тетрис 10×20. Включенные файлы:

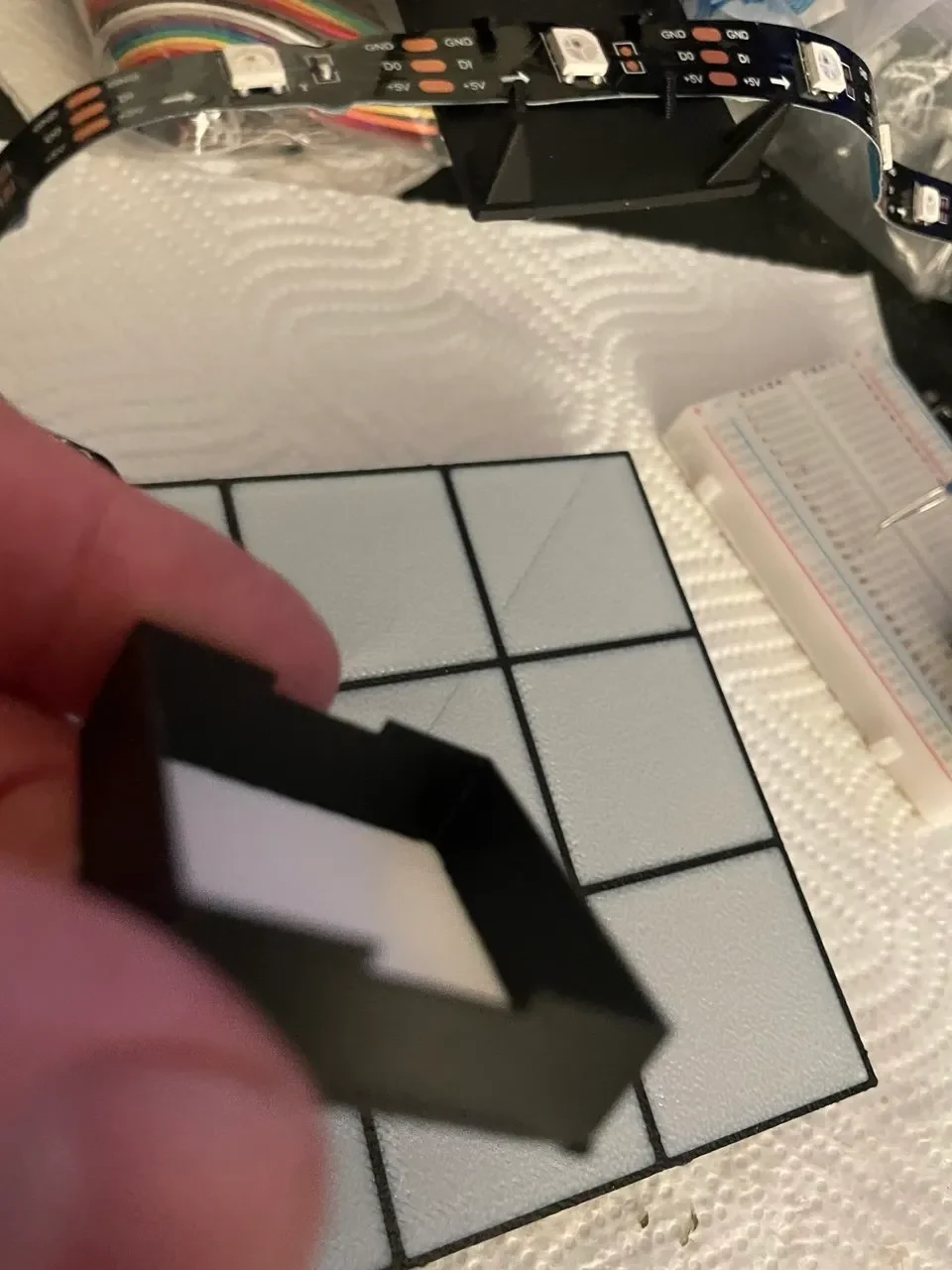

Тестовый квадрат 1×1 — распечатайте его первым! Это поможет вам проверить допуски вашего принтера и поток нити. Посадка не должна быть тесной.

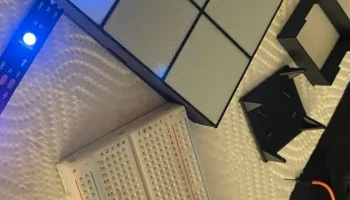

Верхняя рамка 5×5. Лучше всего печатать с заменой нити: сначала 2 слоя полупрозрачного белого цвета, затем переключитесь на черный. Это создает красивые светящиеся пиксельные окна с четкой черной сеткой.

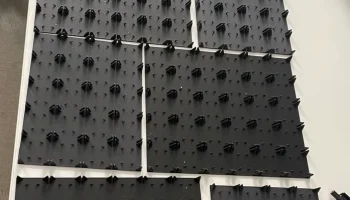

Задние панели — версии 5×5, 6×5 и 4×5 с:

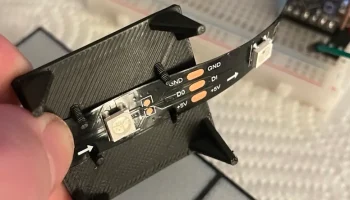

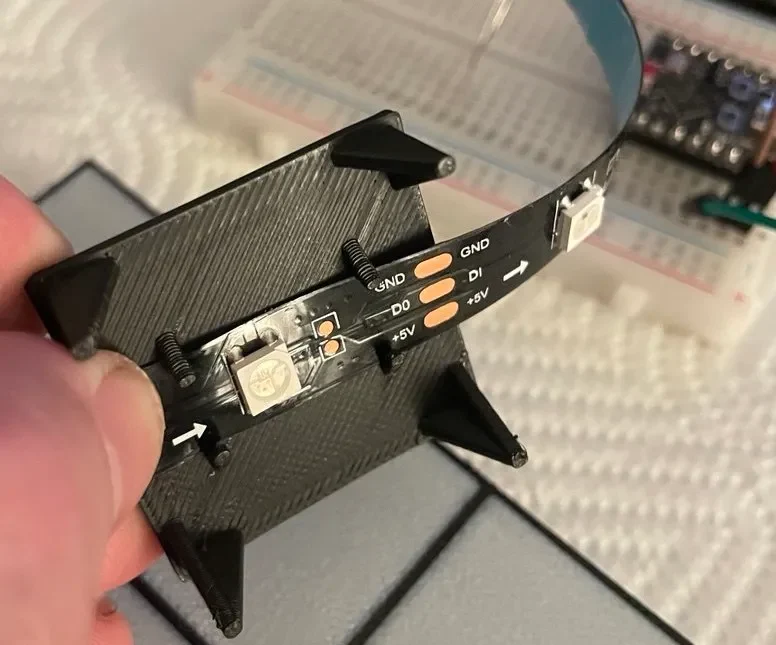

Штифты для крепления передних рам

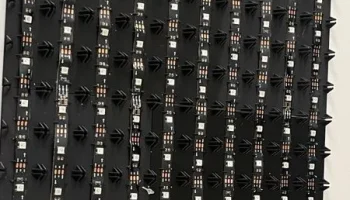

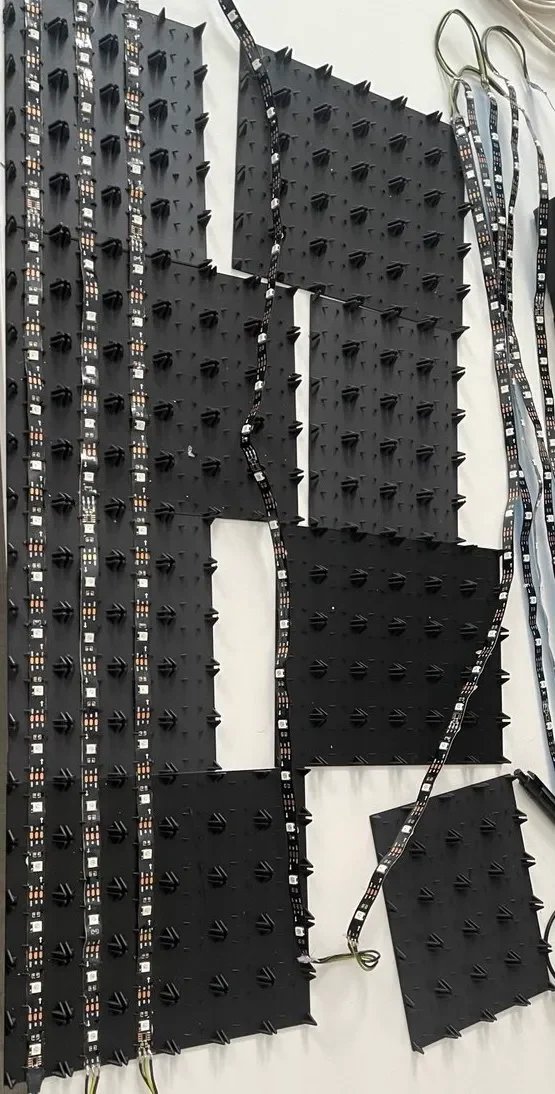

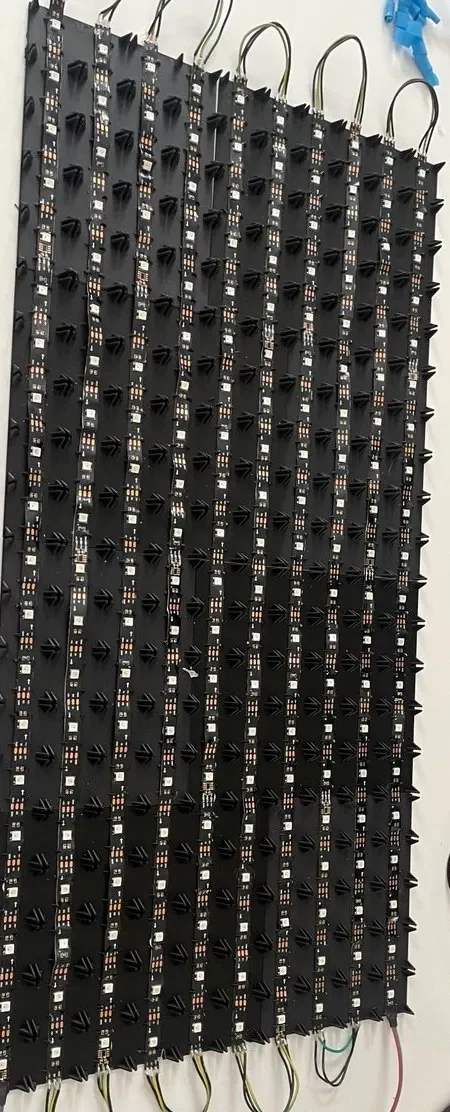

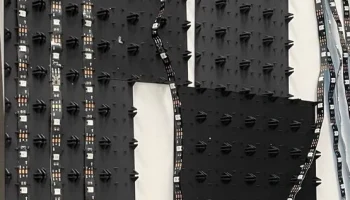

Крючки для направления и надежного удержания светодиодной ленты.

Разработан для прочной модульной сборки.

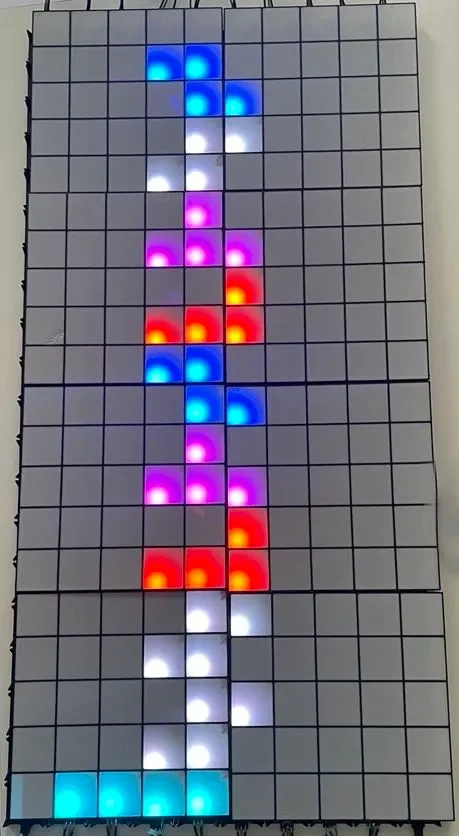

Рекомендуемый макет для полной матрицы тетриса 10×20:

8 × (5 × 5 передних рамок)

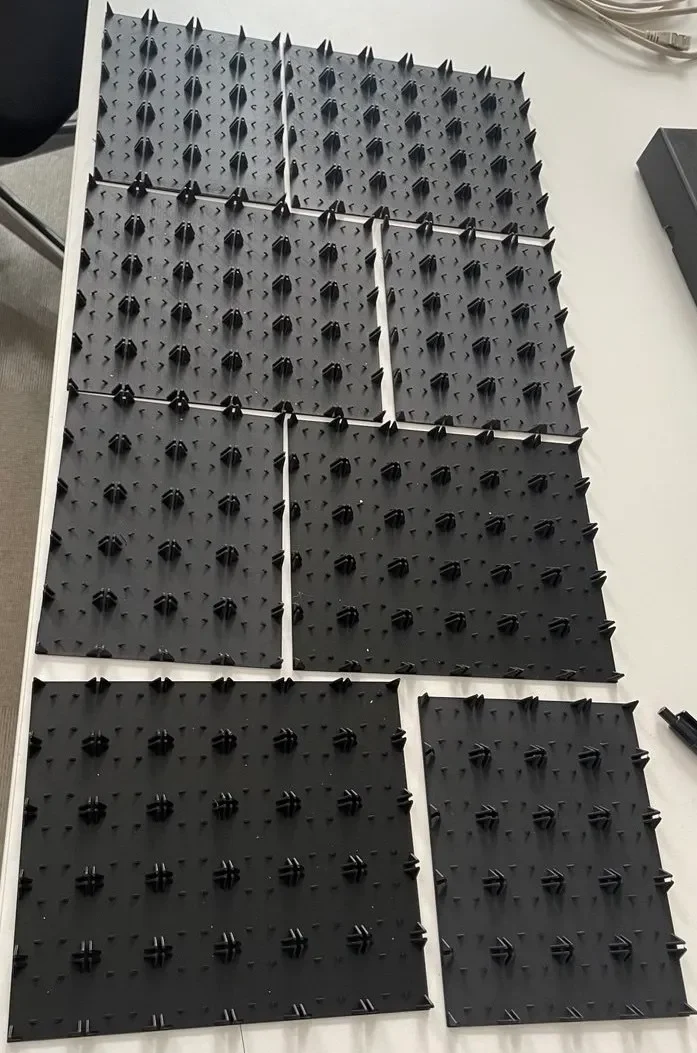

Задняя панель: 4× (4×5) + 4× (6×5) задние панели
(Я расположил перекрытия сверху и снизу для лучшего структурного соединения — работает очень хорошо)

Верхний и нижний модули соединяются вместе и становятся на удивление жесткими. Примеч��ния для печати:

Оптимизирован для лент 30 светодиодов/м (квадратный размер 33 мм).

ПЛА работает отлично

Никакие опоры не нужны

Для лучшего внешнего вида настоятельно рекомендуется поменять полупрозрачный белый + черный средний принт (2 слоя белого, остальная часть черного) на лицевой стороне.

Электроника и код:

Плата ESP32-C3

Неопиксельная лента 30 светодиодов/м

Управляется через Bluetooth с низким энергопотреблением (BLE)

Полный код и подробности проекта доступны здесь:
https://github.com/Hahihula/esp-ble-nostd-tetris
Отличный проект для Maker Faires, столов или игровых ретро-установок. Смело делайте ремиксы!
Удачной печати и пусть ваши Тетромино в��егда лежат на нужном месте!
