Мод держателя печатной платы Mijing T23 для плат THT........

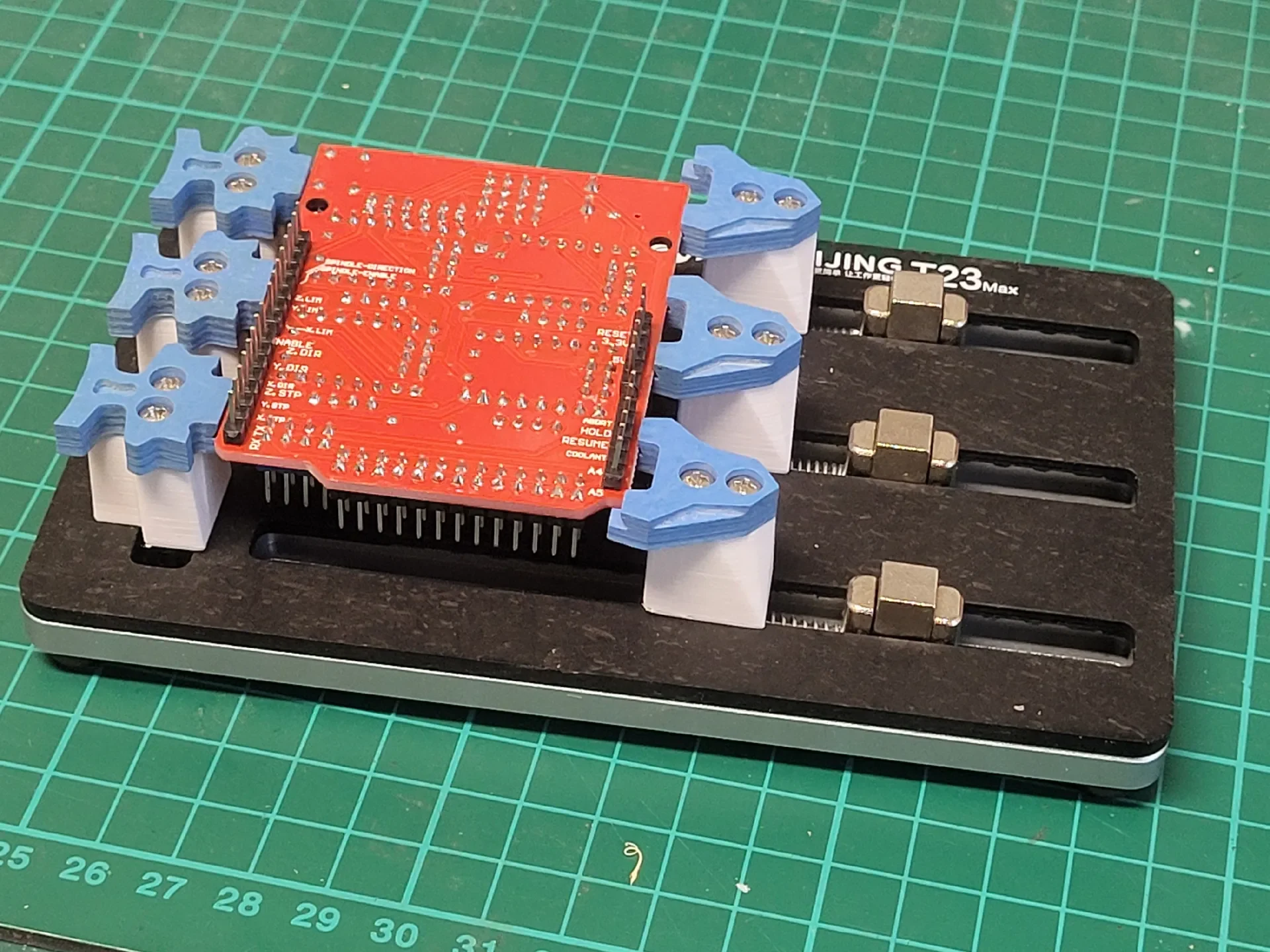

Тиски для печатных плат Mijing T23 и их различные варианты очень удобны для плат SMD, но у них недостаточно вертикального зазора для компонентов THT. Вот несколько простых прокладок, которые поднимают доску еще на 15 мм над исходной просветкой.

Для каждого зажима понадобится проставка и два винта М2,5х20.

Я использовал стандартные винты Philips, но уменьшил диаметр их головок, чтобы они вошли в оригинальные отверстия. Я вставил каждый винт в патрон для вращающегося инструмента, запустил его на самой низкой скорости и несколько раз провел по напильнику, и это сработало.

Если вы хотите иметь дополнительный зазор, вы можете использовать винты M2,5x25 или M2,5x30 и проставки только по оси Z. Проставки имеют высоту 15 мм для винта диаметром 20 мм, поэтому для винта диаметром 25 мм вам необходимо масштабировать его на 20/15 = 133%, а для винта диаметром 30 мм вам необходимо масштабировать его на 25/15 = 167%.
