Крепление вентилятора RAMPS 1.4, 40 мм, параметрируемое.....

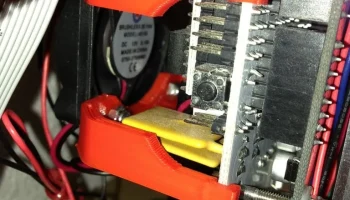

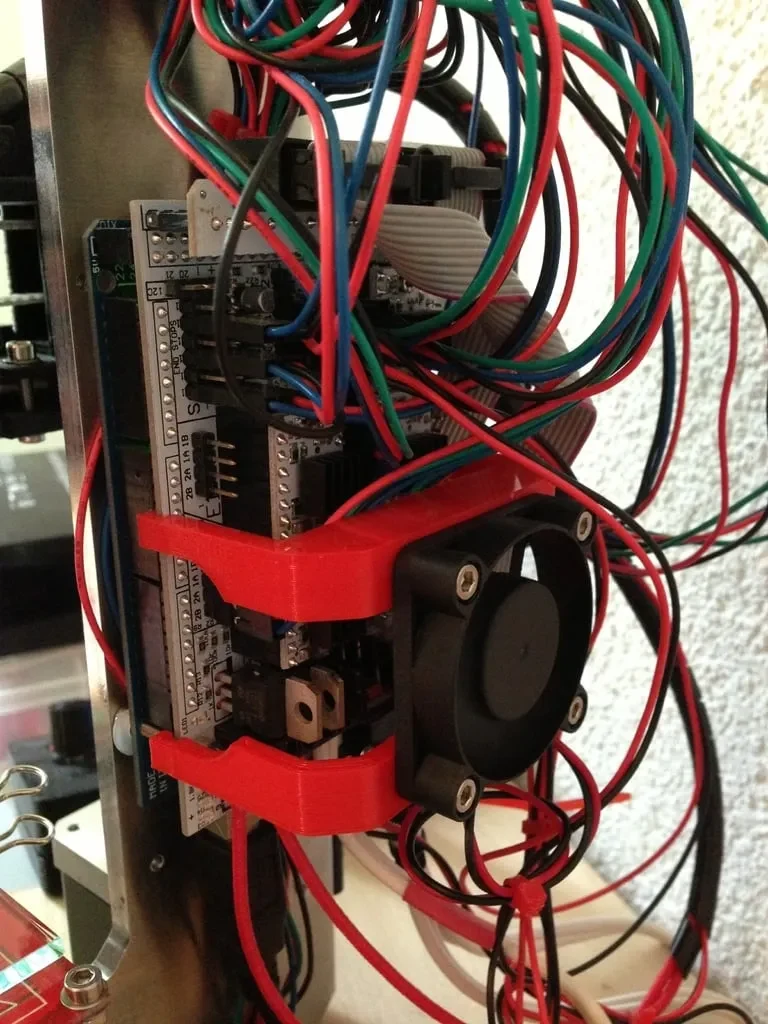

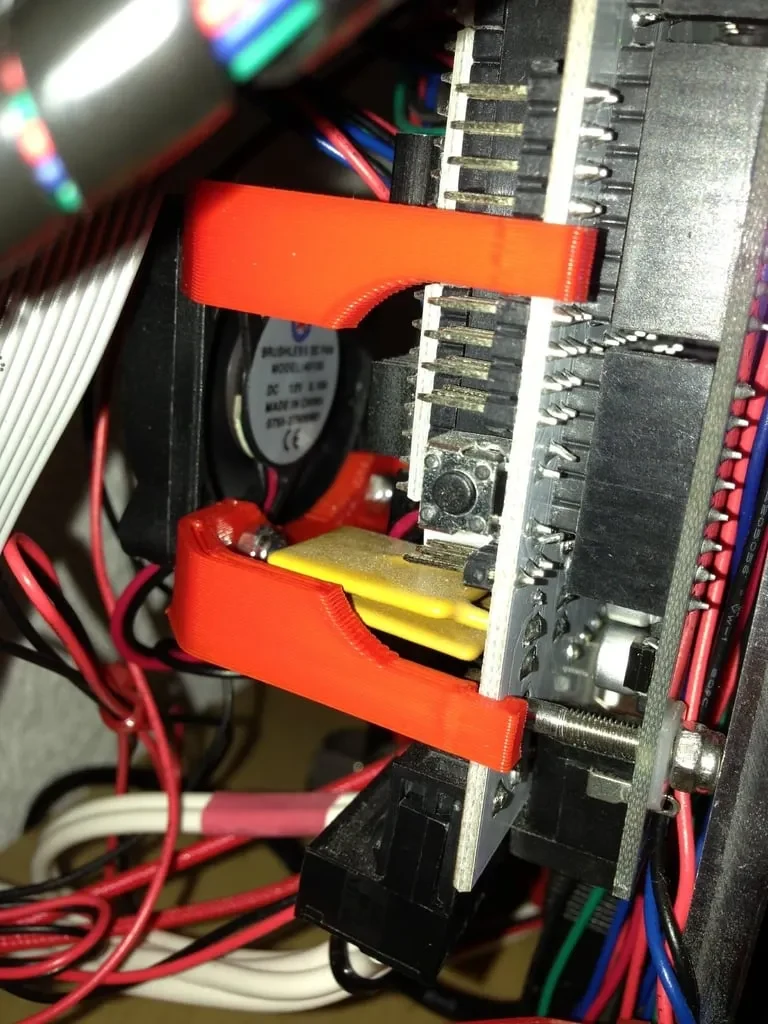

Простое и небольшое крепление для вентилятора на плате RAMPS1.4. На фотографиях показан небольшой вентилятор диаметром 40 мм, однако кронштейны можно параметризовать, и можно легко использовать вентиляторы других размеров (например, 50 мм). Кронштейны имеют небольшой воздуховод с одной стороны.

Я нашел несколько подобных кронштейнов, но у всех них были слишком широкие ножки, поэтому их нельзя было установить между штыревыми разъемами.

Что вам нужно

Обратите внимание: все ссылки на Amazon (amzn.to), AliExpress (s.click.aliexpress.com) или помеченные * являются партнерскими ссылками, по которым я получаю небольшую комиссию. Возможно, вы захотите поддержать мою работу, совершив покупку.

Используемые детали (спецификация)

2 крепления для вентиляторов RAMPS1.4 (напечатаны)

1x 40-мм вентилятор

4 винта с шестигранной головкой M3 для крепления вентилятора к кронштейнам

4 шайбы M3

4 гайки М3

Используемые инструменты

Отвертка или шестигранный ключ, подходящий для ваших винтов M3.
https://amzn.to/45a8DPQ

Рекомендуемые настройки печати

Плоты: Нет

Поддерж��вает: Нет

Разрешение: толщина слоя 0,2 мм.

Заполнение: 25 %

Инструкции

Разрежьте модель и распечатайте две скобки.

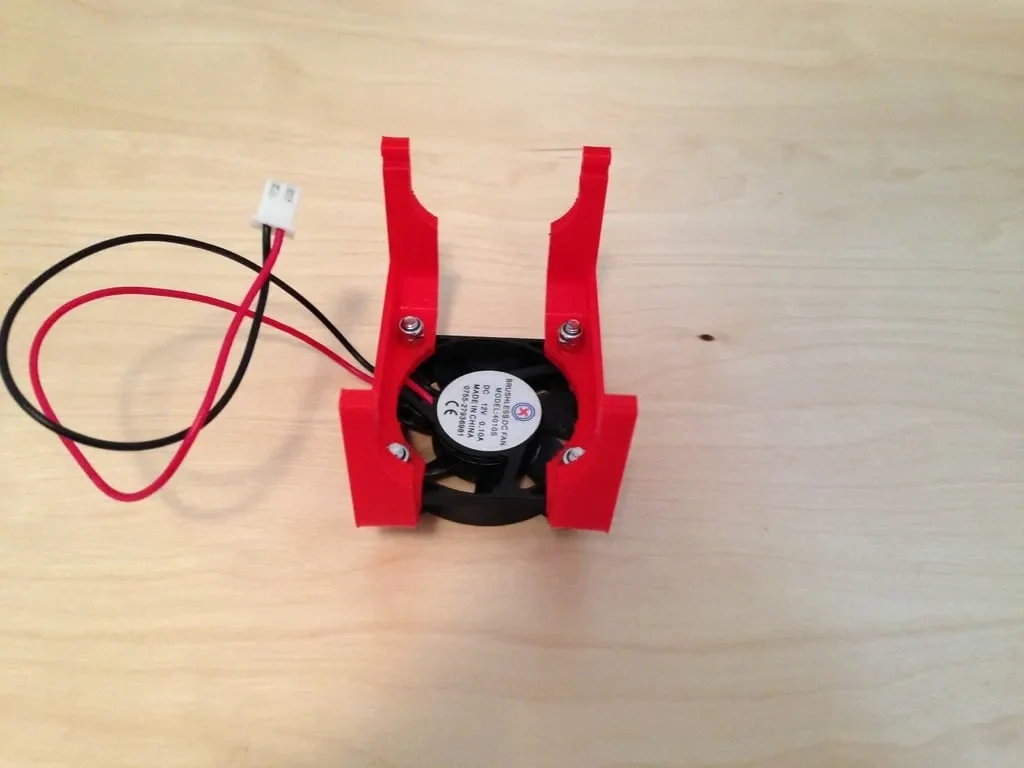

Используйте винты с шестигранной головкой M3 для крепления вентилятора на кронштейнах.

Закрепите кронштейны на RAMPS1.4.

Наслаждайтесь крутыми степперами
