Модульный комплект робота Arduino Nano
Этот комплект основан на платформе Arduino Nano и предназначен для производителей, любителей и начинающих программистов, которые хотят экспериментировать с электроникой, программированием и робототехникой.
Робот предлагает множество возможностей расширения и настройки:
В корпусе имеется несколько монтажных отверстий, совместимых с LEGO Technic, что позволяет легко модифицировать и прикреплять его.

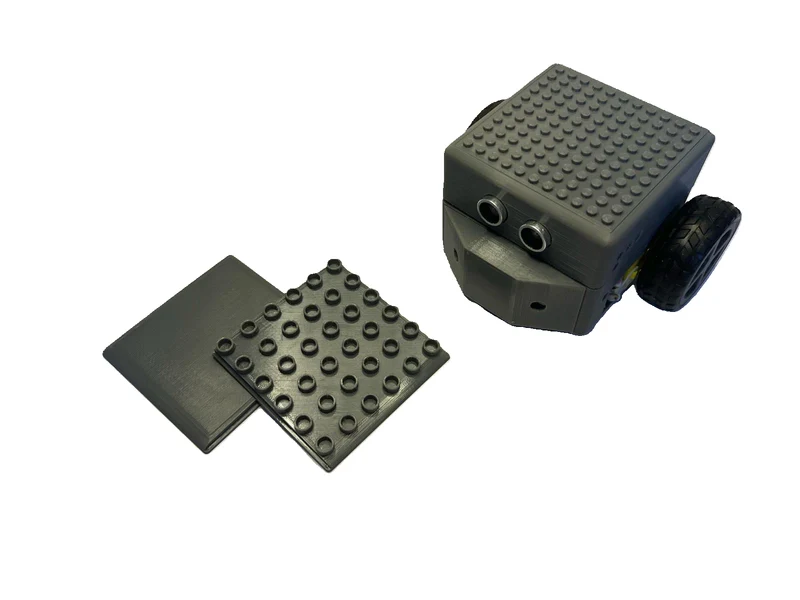

В комплект входят 4 сменных конструкции крыши:
Duplo-совместимый
Классический LEGO-совместимый
Чистая/гладкая версия
Версия со скрытыми кнопками и светодиодным кольцом.
Возможности и поддерживаемые модули
На нижней стороне имеются монтажные отверстия для 4 ИК-датчиков (например, TCRT5000) для отслеживания линии.
Боковые отверстия позволяют установить 2 двигателя ТТ (3-6 В).
В нижнем внутреннем отсеке имеется место для аккумуляторной батареи 7,4 В (2×18650), например:
https://www.aliexpress.com/item/1005007398961915.html?spm=a2g0o.order_list.order_list_main.5.33a71802bxOZbK
Батарейный отсек закрыт дверцей, закрепленной винтом и термофиксируемой резьбовой вставкой.
Передняя часть («нос») включает в себя две площадки для светодиодных модулей NeoPixel (WS2812 RGB) и углубленную область для светодиодного матричного дисплея 8×8.
Внутри имеется съемная монтажная пластина для:
ATMEGA328P Нано-экран ввода-вывода
Драйвер двигателя L293D
Зуммер/акустический преобразователь
В нижней части имеются два отверстия для переключателей или тумблеров.

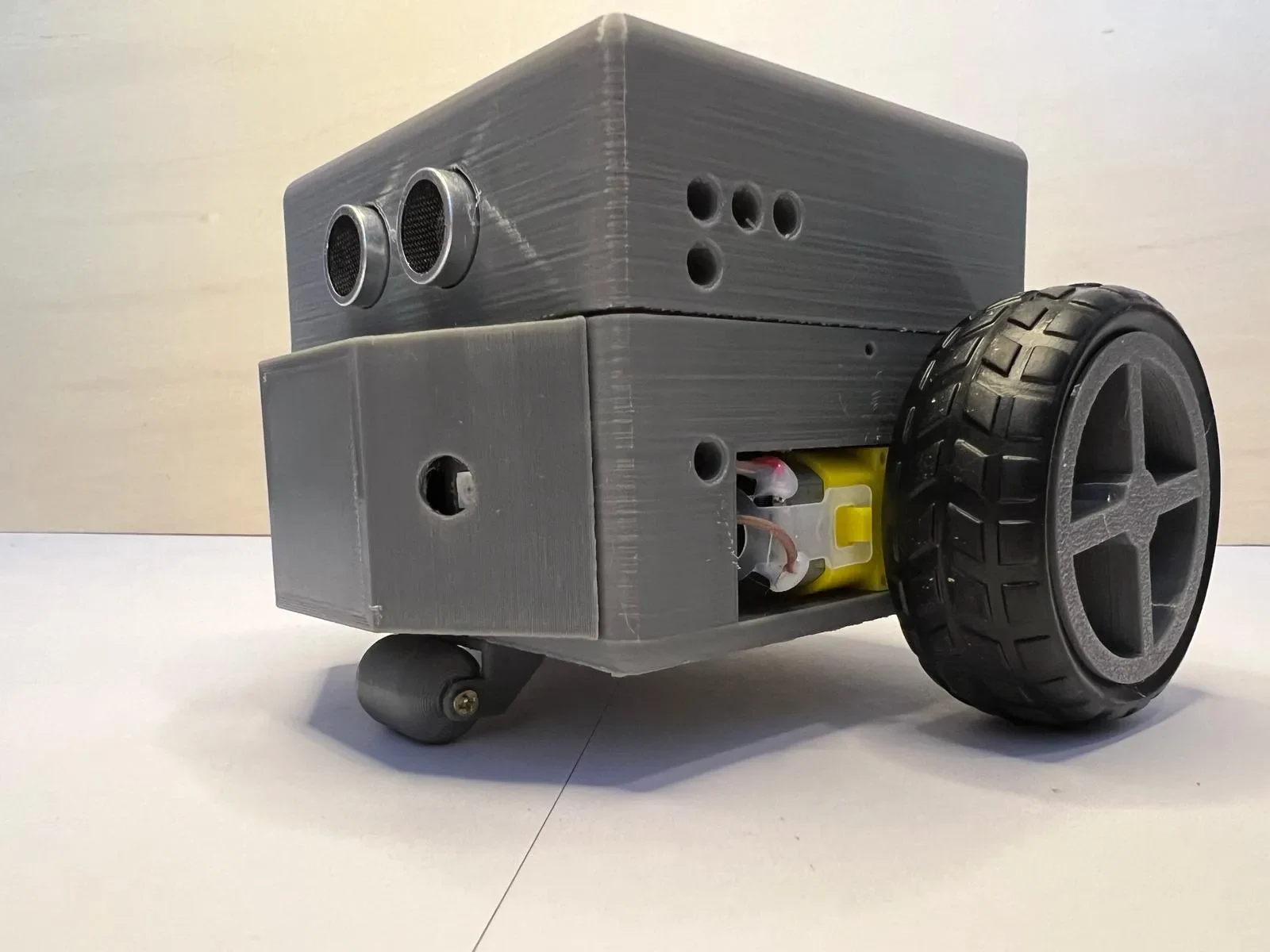

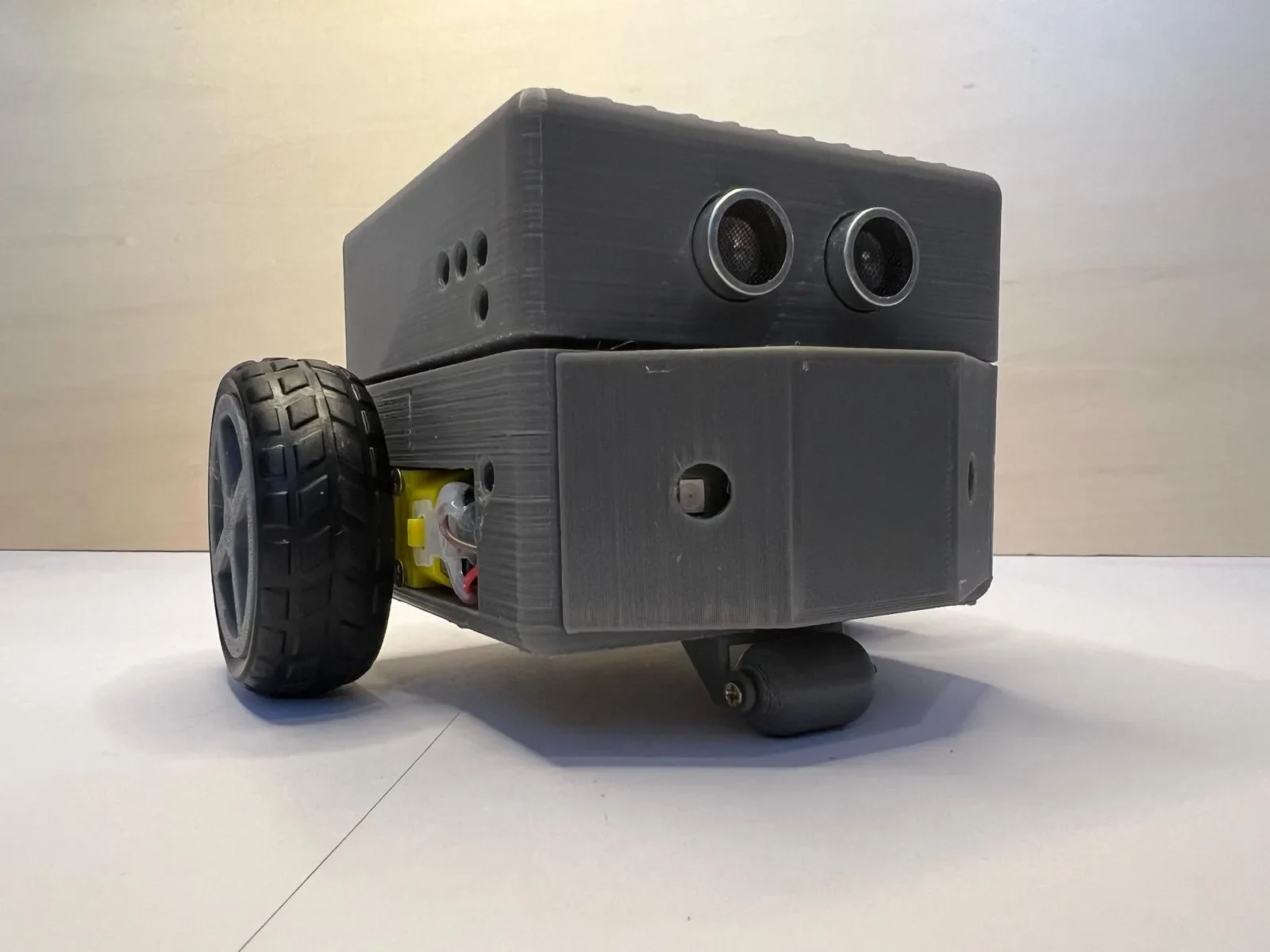

В верхней части имеется отверстие для ультразвукового датчика HC-SR04 и направляющие для скольжения по крыше.
Крыша №4 имеет снизу 4 отверстия для сенсорных кнопок TTP223 и место для светодиодного кольца, например:
https://dratek.cz/arduino/7687-rgb-led-kruh-8-x-neopixel-ws2812b.html
Качество сборки
Конструкция прочная и долговечная — проверено моим 1,5-летним сыном
Напечатано в PETG.
Чештина (управенная версия)
Модульные роботизированные системы для Arduino Nano
Это установка на платформе Arduino Nano, где вы занимаетесь питанием, созданием и подготовкой программ, а также экспериментами с электроникой, программированием и роботами.
Робот может использовать широкие возможности расширения и применения:
По вашему желанию вы сможете создать совместимые детали LEGO Technic для быстрого расширения конструкции.
Соучаствуйте в 4 значимых событиях в различных поездках:
Совместимый дупло
Классические совместимые LEGO
Чистый холодный вариант
Вариант со скрытыми вещами и светлым кругом
Функции и возможности осаждения
Вы можете использовать четыре ИК-сенсора (например, TCRT5000) для отслеживания часов.
На выходе есть ответ для установки двигателя 2× TT… 3-6 В.
В случае с аккумулятором 7,4 В (2×18650) используется вставка для аккумулятора:
https://www.aliexpress.com/item/1005007398961915.html?spm=a2g0o.order_list.order_list_main.5.33a71802bxOZbK
Простор про аккумуляторы и закрытые дверцы, если вы хотите помочь в установке и установке завитых вложений.
В первой части («nos») есть две платформы со светодиодным модулем NeoPixel (WS2812 RGB) и расширенная площадка для светодиодного дисплея 8×8.
Увнитрж начинается с одного монтажного стола для:
ATMEGA328P Нано-экран ввода-вывода
Драйвер двигателя L293D
Акустицкий менич / bzučák
На следующий день есть два ответа на вопрос о умственных выпадах или неудачах.
Во втором случае есть ответ об ультразвуковом датчике HC-SR04 и колёсах для блокировки звука.
Стршеча č. 4 сообщения в одной стране 4 ответа для дополнительной кнопки TTP223 и ответа для светодиодных кругов, например:
https://dratek.cz/arduino/7687-rgb-led-kruh-8-x-neopixel-ws2812b.html
Конструкция
Конструкция робустная — протестирована в течение 1,5 лет назад
Модель изготовлена из материала PETG.
