микшерный пульт диджей

Arduino и пр.

Источник:

www.printables.com

Github: github.com/omriharel/deej/

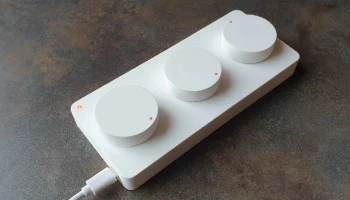

Моя голова откуда-то украла этот дизайн, я думаю, подростковая инженерия или что-то в этом роде. Я просто хотел чего-то чистого, и вот что я получил.

Требуемые детали:
6 вставок с резьбой M3
5 болтов с потайной головкой M3x5
1 болт с потайной головкой M3x12
1x Arduino Pro Micro с USB-C. Также проверьте, чтобы его длина составляла 35 мм.
1x 3 мм светодиод
1x резистор 3,6 кОм (для светодиода)
3 потенциометра Piher PC16SH (резьба M10)
немного красной нити для индикаторов ручки

Я использовал смешанные потенциометры 10 кОм/1 кОм, потому что они у меня были под рукой.
Пример потенциометра: mouse digikey

Ручки просто запрессованы. Также можно использовать горячий клей.
Чтобы ручки подошли по размеру, отрежьте ось потенциометра на длину 9 мм.

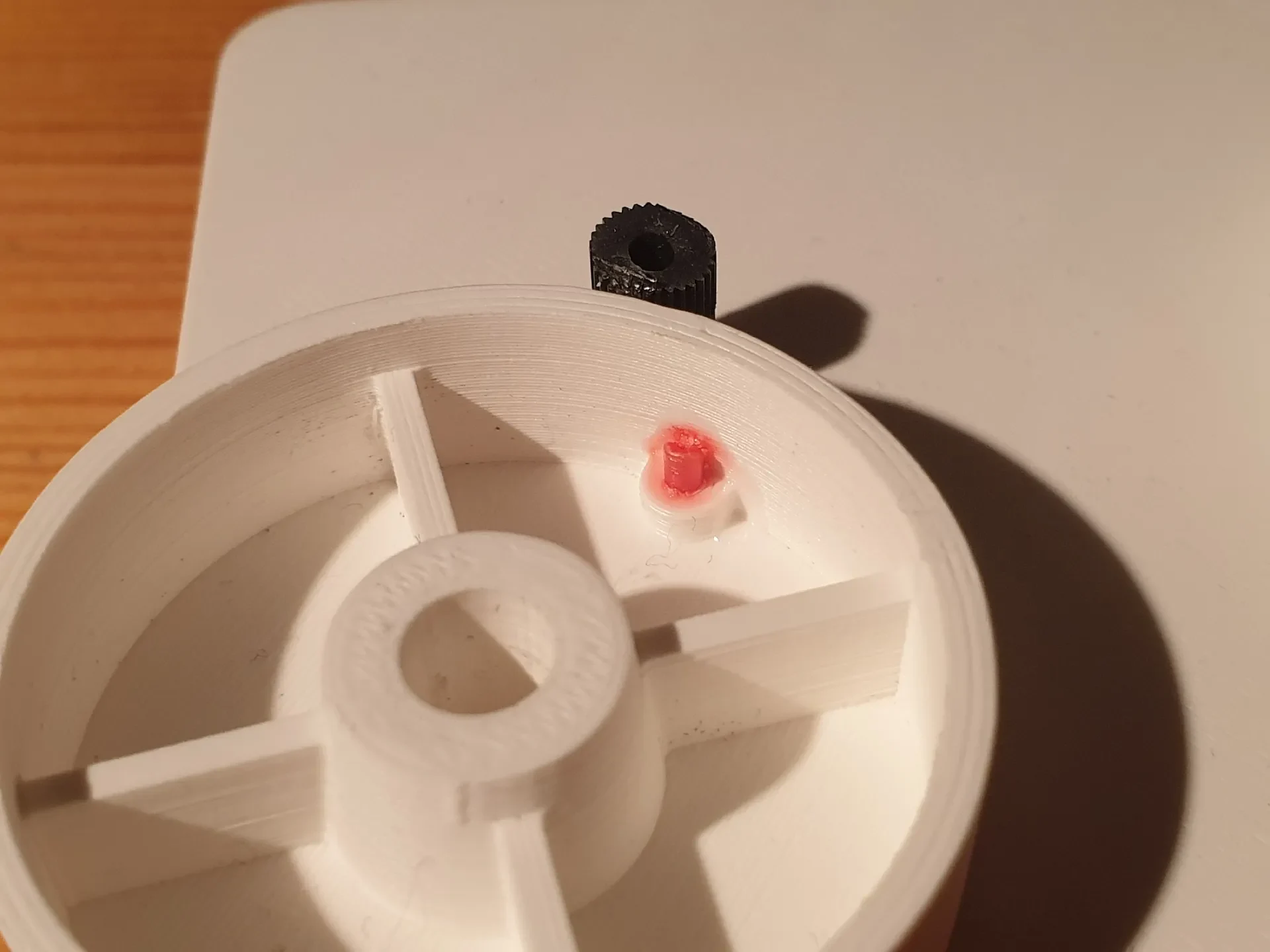

Отверстия индикатора ручки следует просверлить до 1,5 мм, затем вставить в них немного красной нити. После этого ее отрезают канцелярским ножом и приклеивают на место изнутри.

Я также отшлифовал все ручки и корпус.

Нижнюю крышку не обязательно делать прозрачной, так как она просто позволяет Arduino светить насквозь встроенными светодиодами.

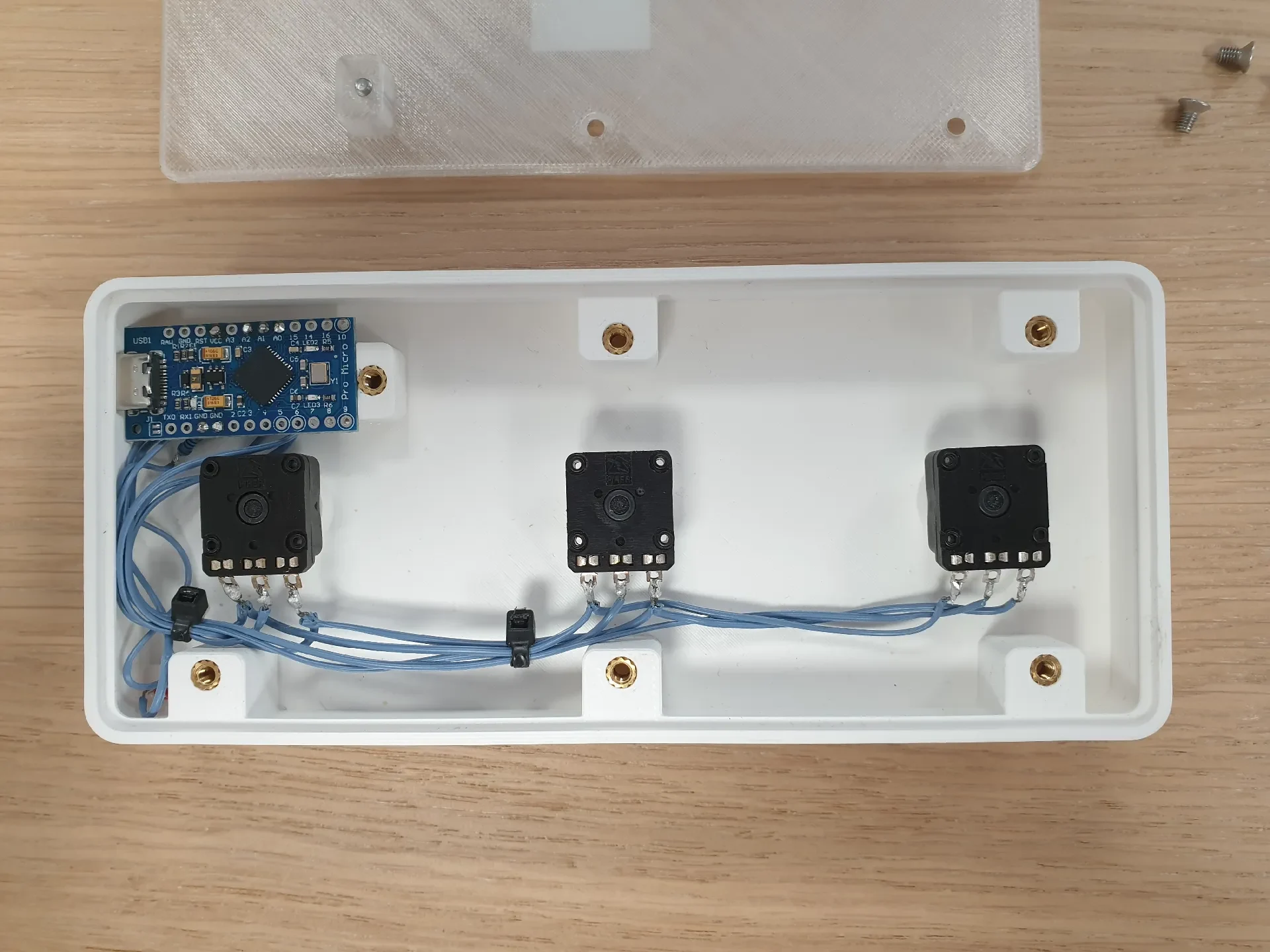

Подключение выполняется так же, как в стандартном примере на странице deej Github.

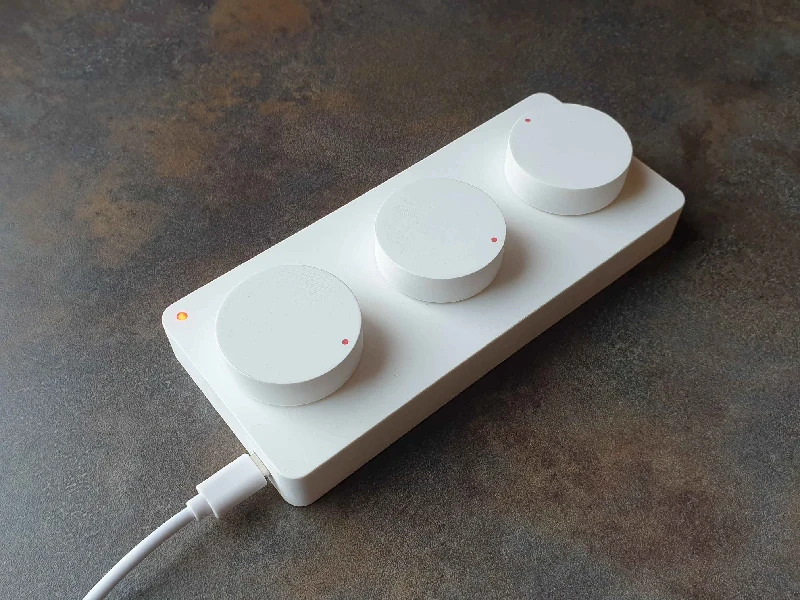

Я использовал нить eSun PLA Matte Milky White.

Если вам нужен файл Freecad, напишите мне в DMS.
