Опорная/удерживающая пластина лазерного модуля HW-493 (вс...
Источник:
Что это такое?

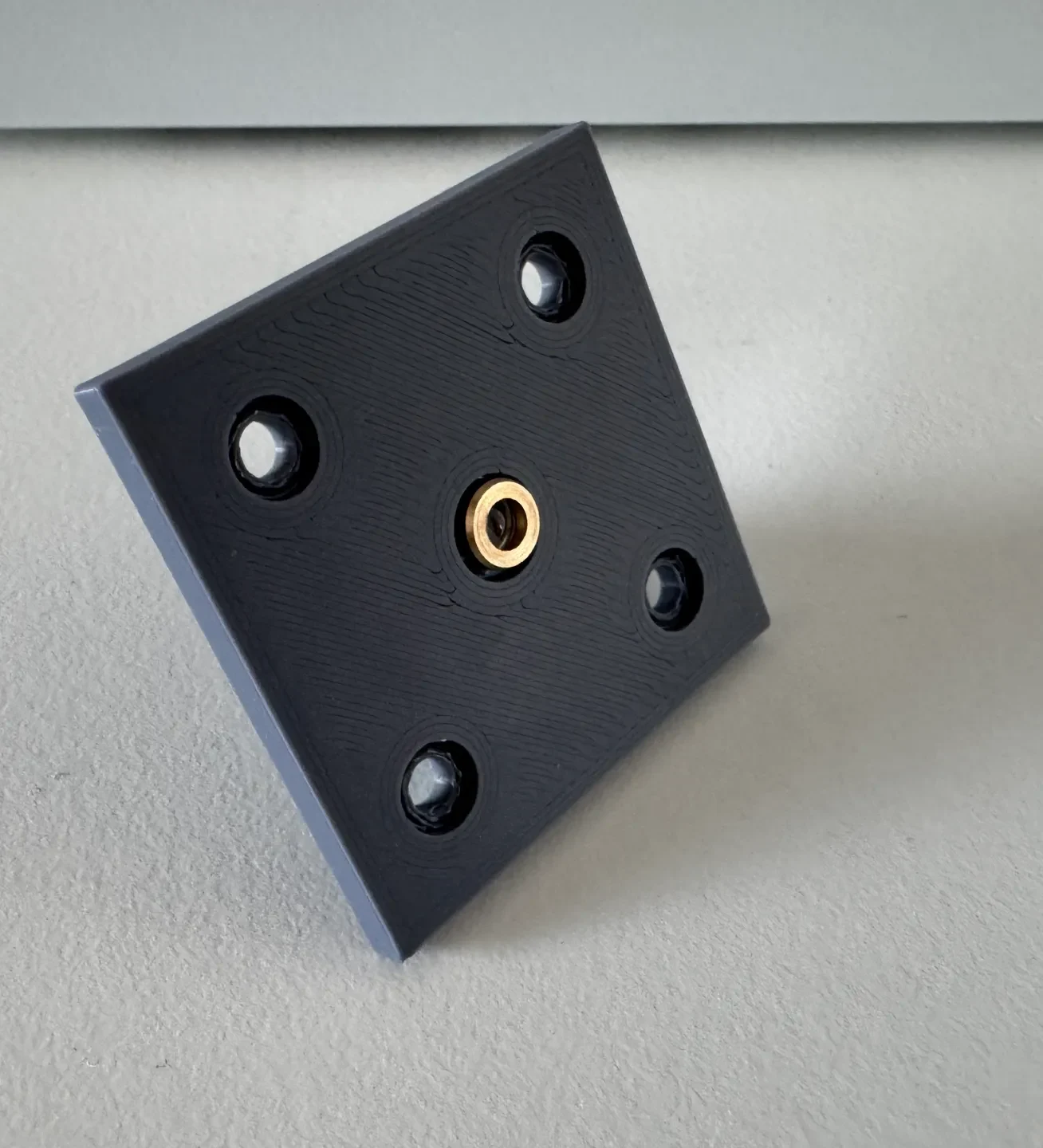

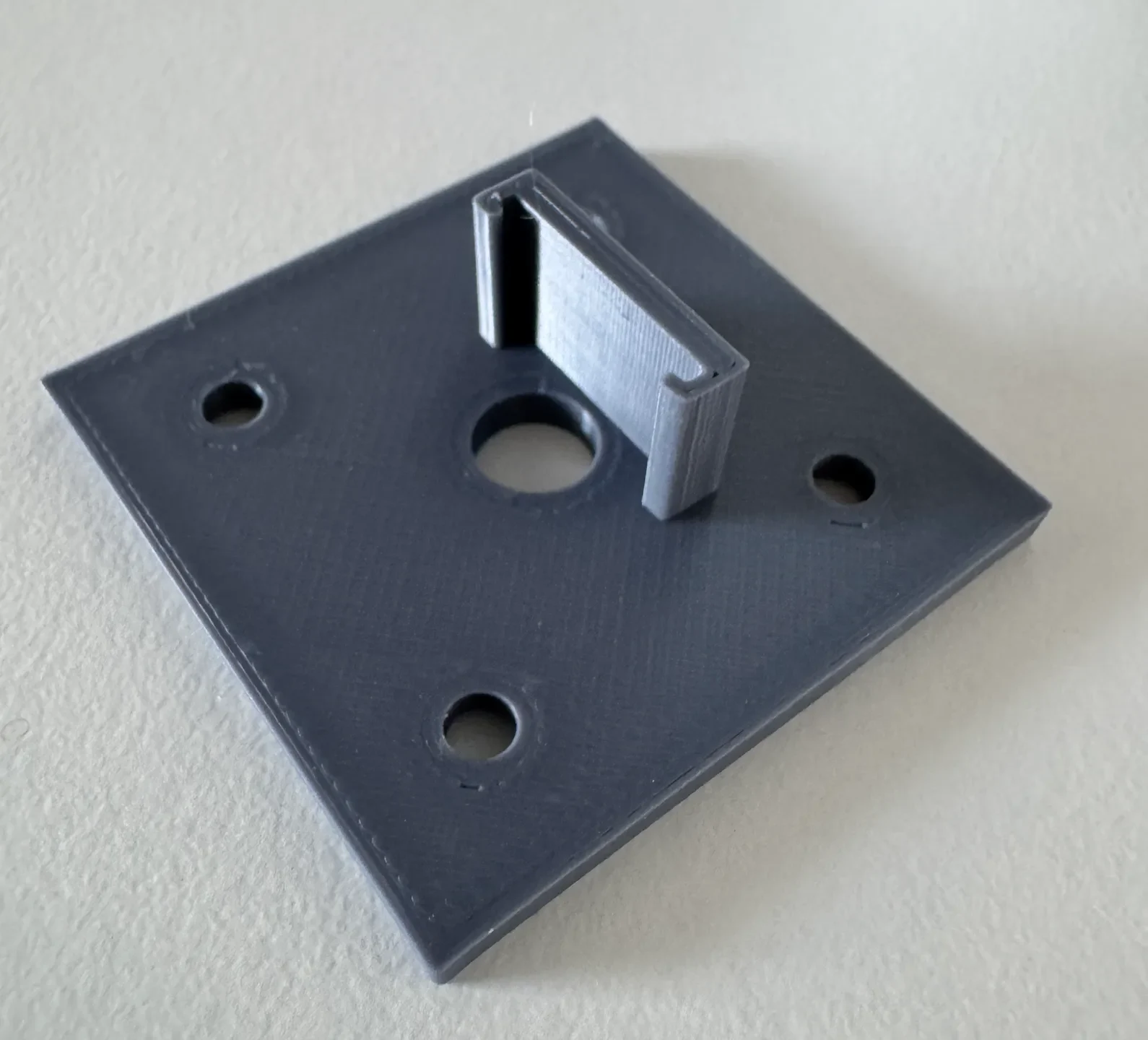

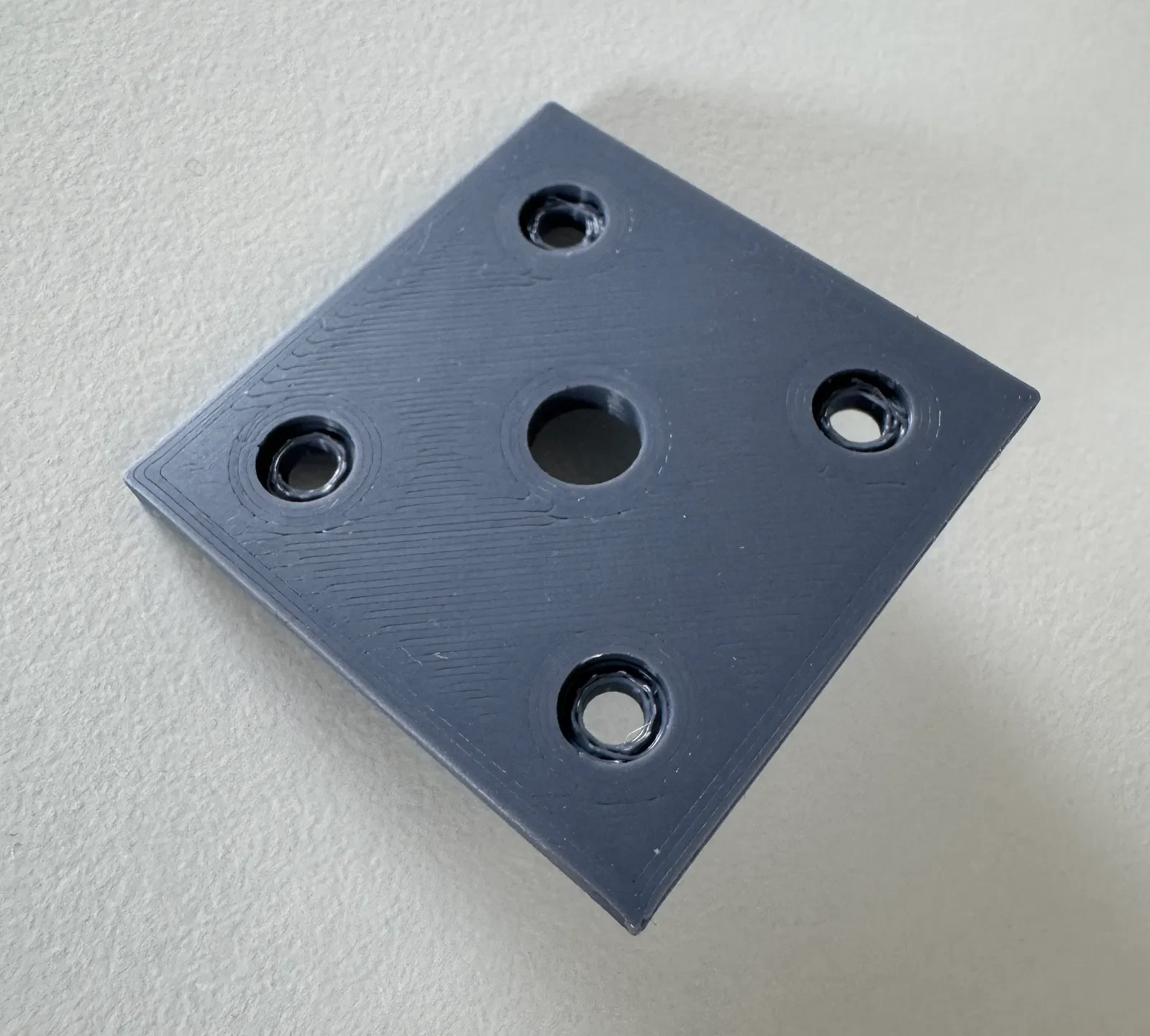

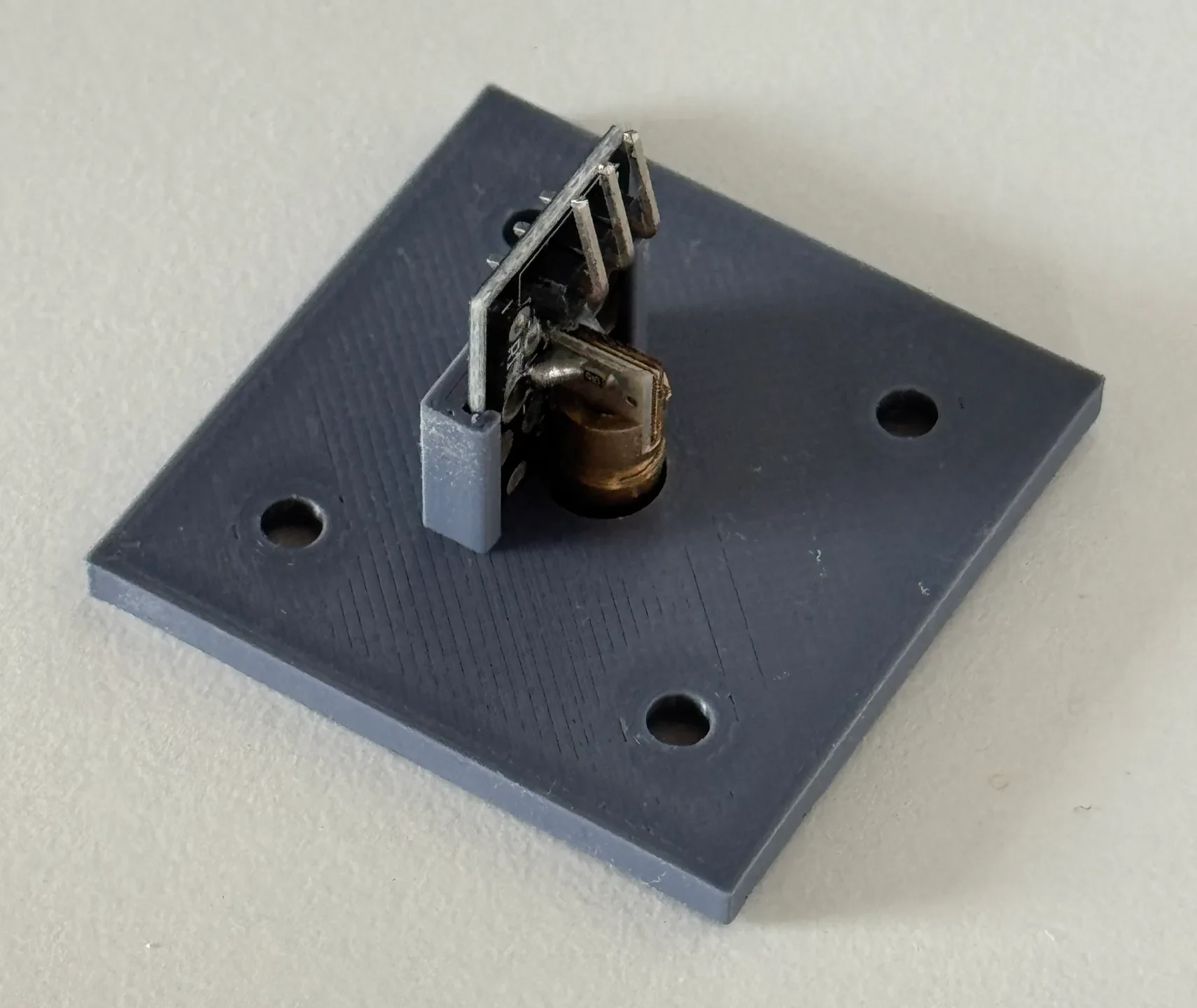

Это опорная/удерживающая пластина для (в) известного лазерного модуля HW-493. Я использую его для крепления модуля построения датчиков светового луча. Он удерживает печатную плату с припаянным эмиттером на месте.
Дополнительная информация о модуле: https://arduwiki.com/wiki/Laser_Module(HW-493).
Для крепления самой пластины используйте винты М3.
Ка�� распечатать
Быстрая детализация 0,10 мм
15% Заполнение гироида
3 периметра
Протестировано с PLA, должно работать и с PETG.
Органические опоры (для отверстий под винты)
Распечатайте его опорой печатной платы вверх.
Исходные файлы FreeCAD, как всегда, приложены.
