Подставка для телефона-штатива (без винта!).........

ПРЕЗЕНТАЦИЯ ПРОЕКТА

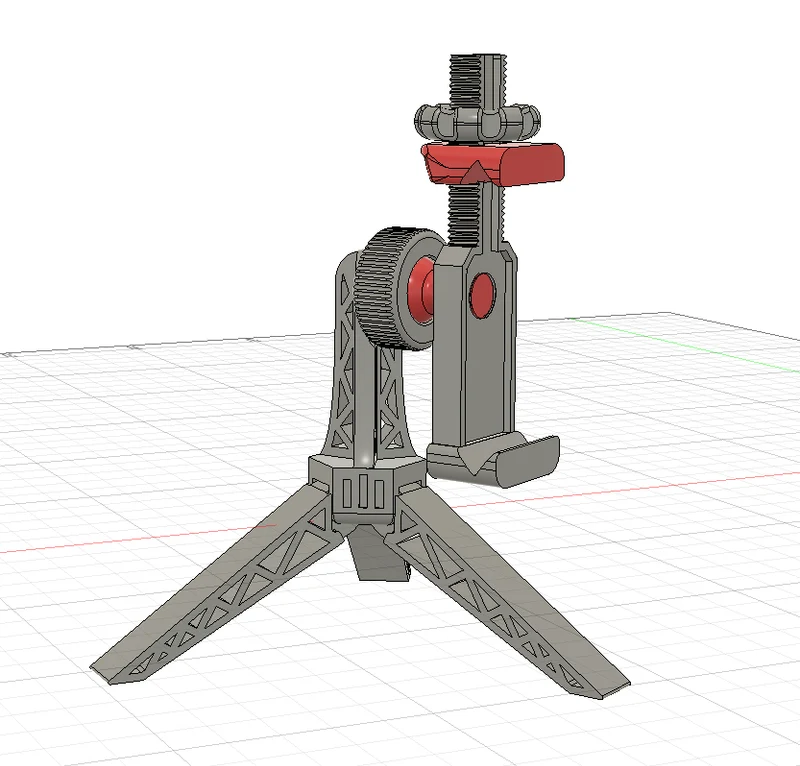

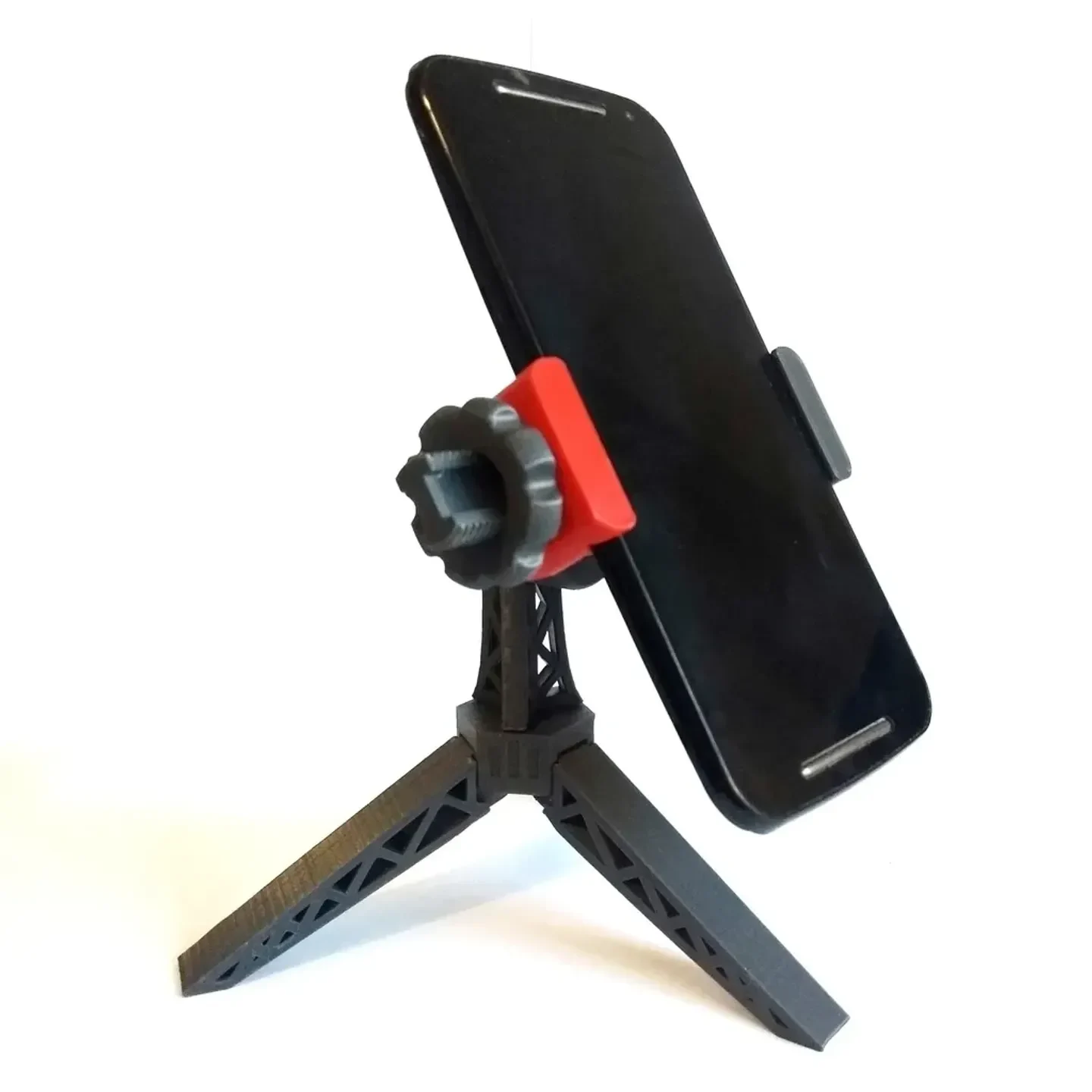

Этот проект представляет собой штатив, позволяющий удерживать телефон во всех возможных положениях благодаря шаровому шарниру.

Сборка осуществляется без каких-либо винтов, что, однако, не влияет на ее надежность.

Моя цель — создать другие опоры, на которых можно разместить этот шаровой шарнир для других применений, например, в автомобиле, на стойке для камеры и т. д.

Наслаждайтес�� печатью!

Если у вас нет принтера, вы можете распечатать его с https://www.jawstec.com/3d-printing-service/ или другого онлайн-принтера.

⚠⚠⚠ Используемый допуск по умолчанию между деталями составляет 0,1 мм ⚠⚠⚠

Если ваш принтер не может обеспечить такой допуск для движущихся частей (особенно винтов), используйте файлы с именами 0,2 мм или 0,3 мм, которые имеют больший допуск.

Обратите внимание:

Я не подгоняю свои проекты под конкретного человека, потому что делюсь ими бесплатно. Дано глобальное решение (адаптированное к наибольшему числу), но сделать его в каждом конкретном случае, без вознаграждения за потраченное время, я не могу.

Настройки печати

| | | — | |Марка принтера: | Creality |Модель принтера: | Эндер 3 | |Плот: | Нет |Поддержка: | Да | |Резолюция: | 0,2 макс |Заполнение: | 25% | |Материал нити: | PLA |Цвет нити | Нежный серый |

О модели

Инструкции по сборке

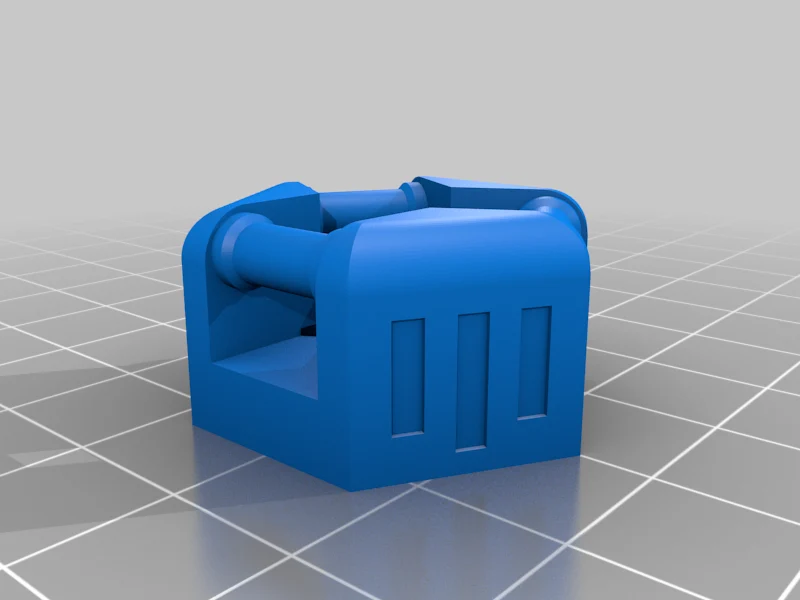

Ножки штатива необходимо вложить в центральную часть.

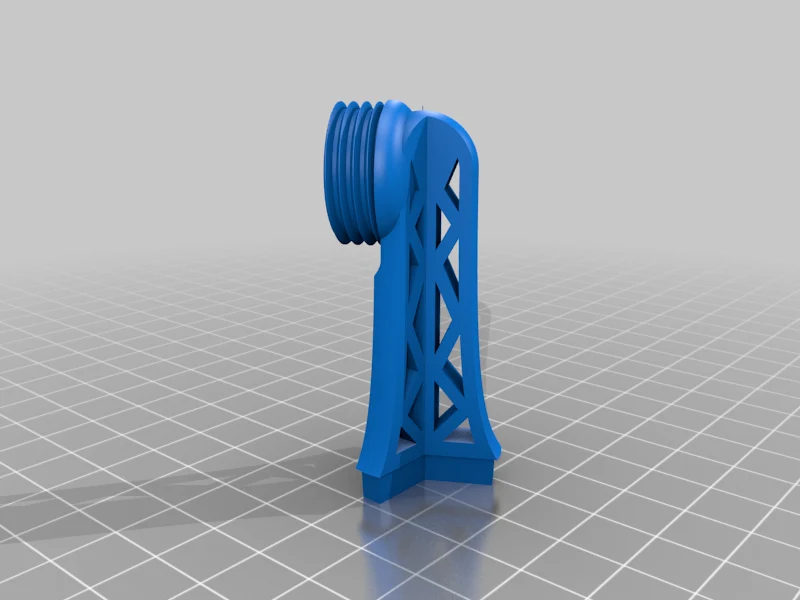

Верхняя часть штатива входит в основание. Нагрейте основание перед тем, как вставить его, чтобы оно прочно зафиксировалось, или приклейте.

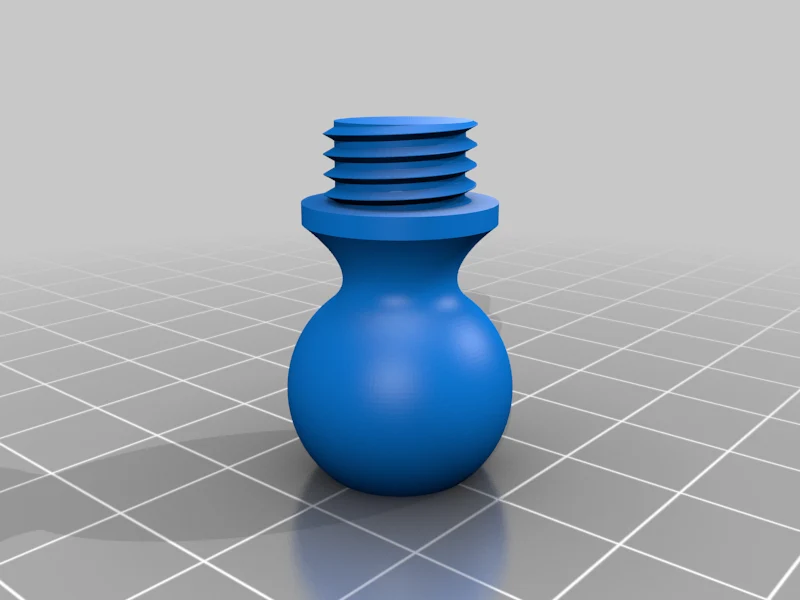

Винт шарового шарнира необходимо пропустить через шар шарового шарнира, прежде чем привинчивать шаровую опору к раме. Возможно, понадобится немного клея, чтобы винт не ослабился со временем.
Осторожность! Шаровой винт накручивается на штатив в тригонометрическом направлении!

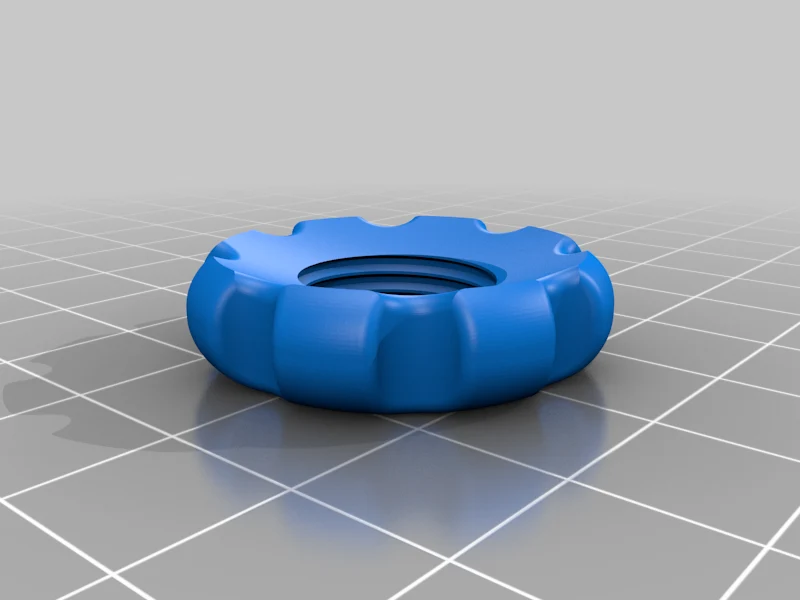

Вставьте верхнюю часть шасси в раму и затяните гайку.

Совместимые телефоны

Максимальная поддерживаемая ширина телефона — 80 мм, минимальная — 50 мм.
Это охватывает 99% телефонов на рынке. Ширина обычно составляет от 70 до 75 мм.
Максимальная толщина 10 мм.

Не подходит для планшета

ОБНОВЛЕНИЕ
Обновление 13.01.2021
Детали теперь ориентированы в том направлении, в котором они должны быть напечатаны.
Обновление 01.11.2021

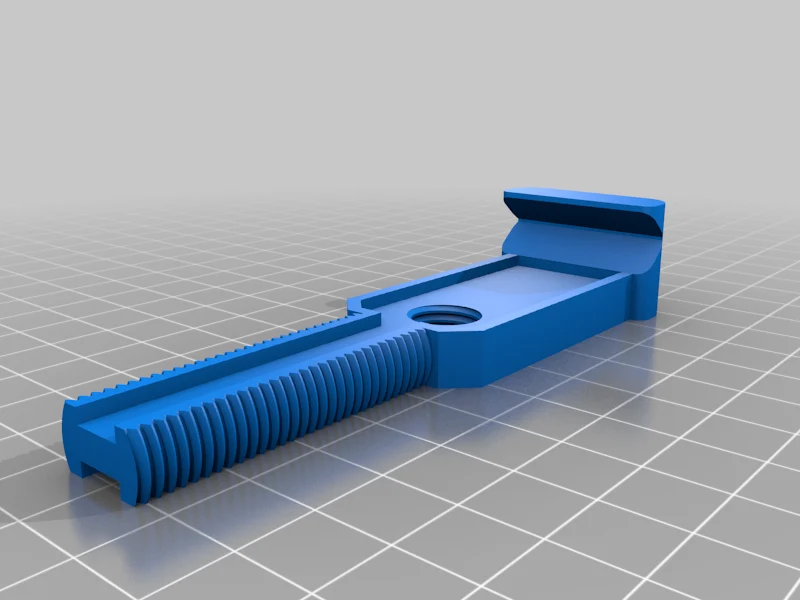

Лучшее скольжение V-образной затяжной части.
Лучшее прилегание верхней части штатива к центральной части.
Обновление 01.07.2021
Винт с шаровым шарниром и головка штатива теперь доступны с правосторонним винтом.

(Я считаю, что версия для левшей более эффективна, но я позволяю вам выбрать то, что вы считаете лучшим!)

Обновление 01.03.2021
Регулировка допуска на винте между шаром шарового шарнира и рамой, чтобы его было легче завинтить.
Обновление 29/12/2020
Регулировка допуска на соединение между головкой и центром штатива

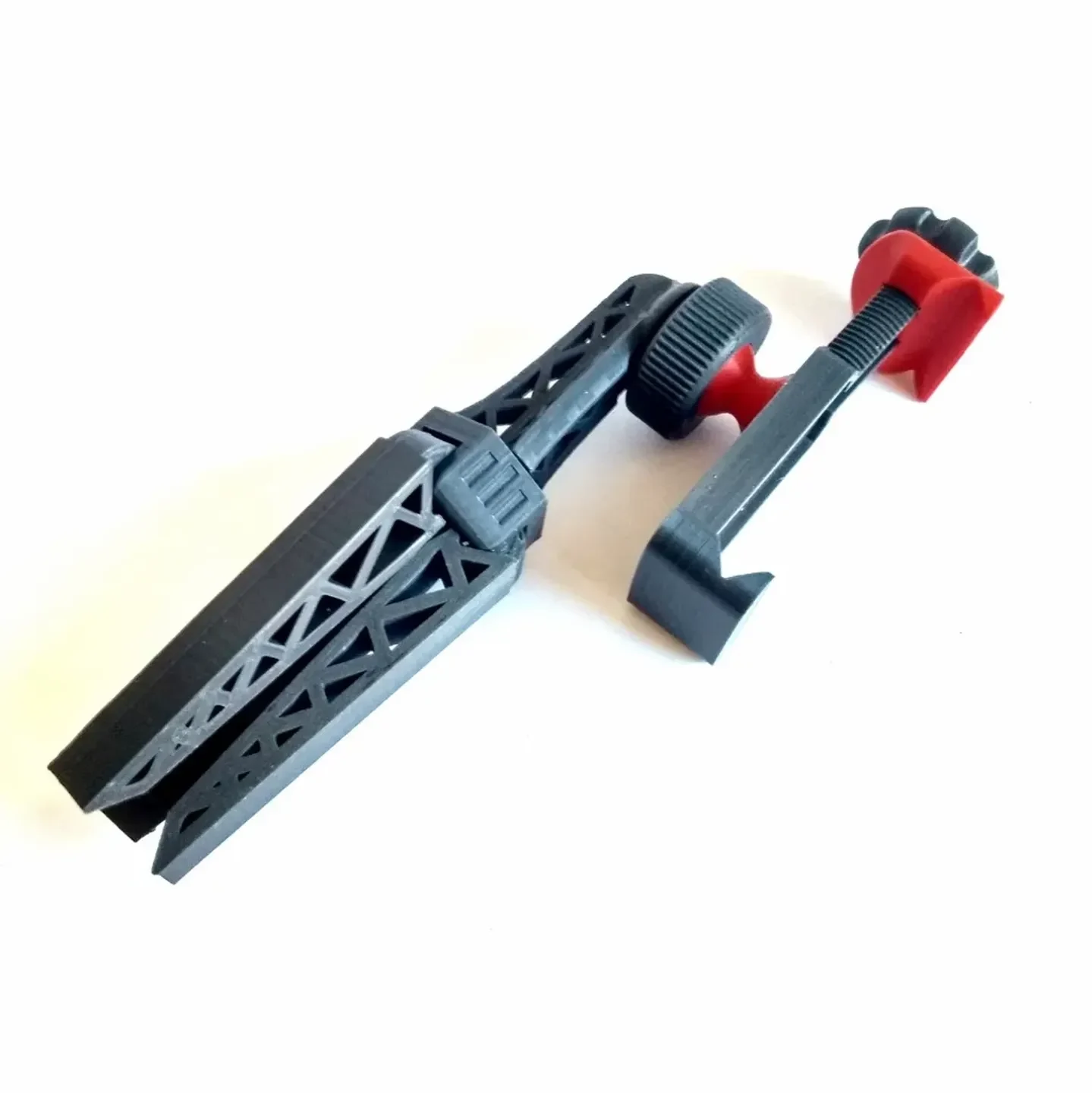

Лучшее складывание ножек штатива
Как вы думаете, я хорошо поработал?

Не стесняйтесь комментировать, что вы думаете об этом дизайне, и расскажите мне, как вы его используете!

Если вы хотите мне помочь, не стесняйтесь посетить мой PayPal. меня по цене хорошего круассана!

=> https://paypal.me/DieZopfe

Хотите прикрепить телефон к рулю или к любой другой трубке?

Проверьте этот новый дизайн! => https://www.thingiverse.com/thing:4750441

Проблемная съемка

Некоторые из вас сообщили о проблемах со сборкой винтов модели. Это во многом зависит от точности вашего принтера и используемой высоты слоя.

Вот неисчерпывающий список решений, которые вы можете реализовать:

Избегайте опор в нитях
Используйте зажигалку, чтобы размягчить пластик, и прикрутите его.
Используйте свечной воск и с усилием закрутит�� винт два или три раза, после чего движение станет плавным.
Уменьшите высоту слоя отпечатка. При меньшей высоте слоя нить будет лучше реализована и лучше прилегает друг к другу.
Используйте файлы диаметром 02 мм или 03 мм с большими допусками.

Ремикс

Хотите сделать ремикс на эту вещь? Файлы .step доступны в отдельной папке.

Полезные данные:

Винт М12х1,5 для винта между рамой и шаровой опорой
Винт М15х1,5 для крепления телефона.

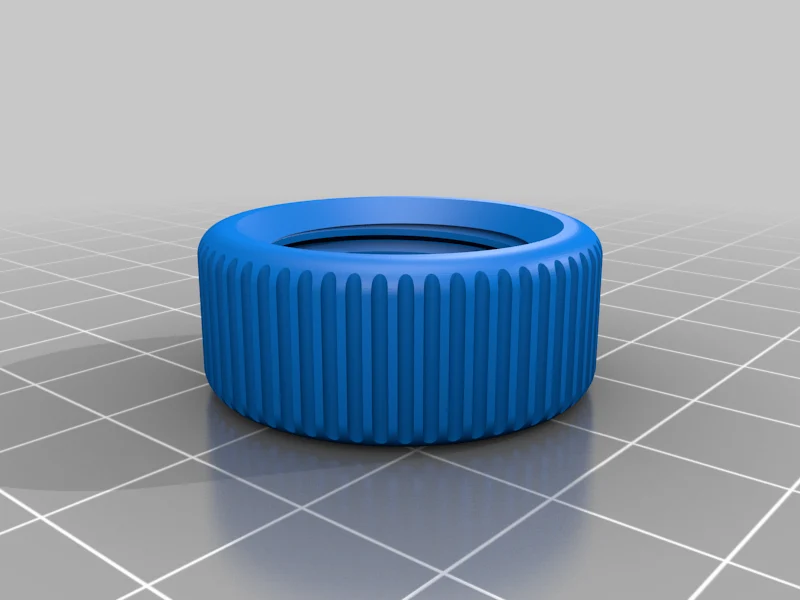

Винт М22х2 для крепления шаровой опоры

С нетерпением жду ваших ремиксов!
