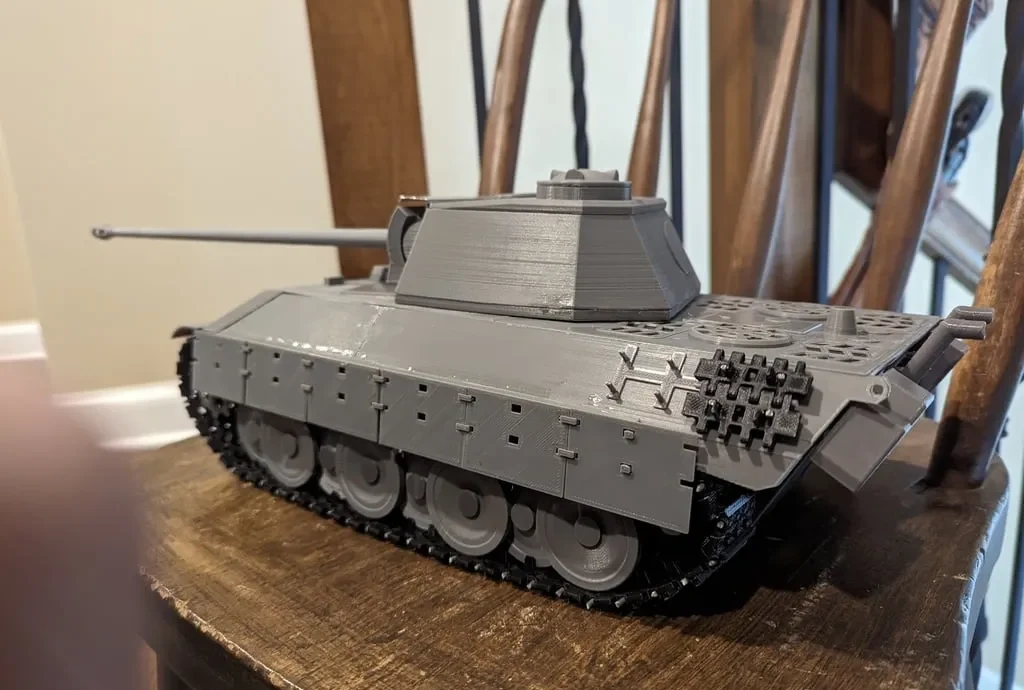

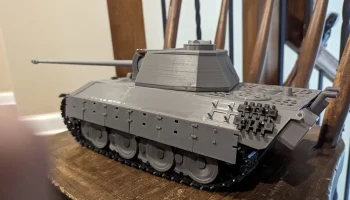

Еще один танк Пантера в масштабе 1/20.

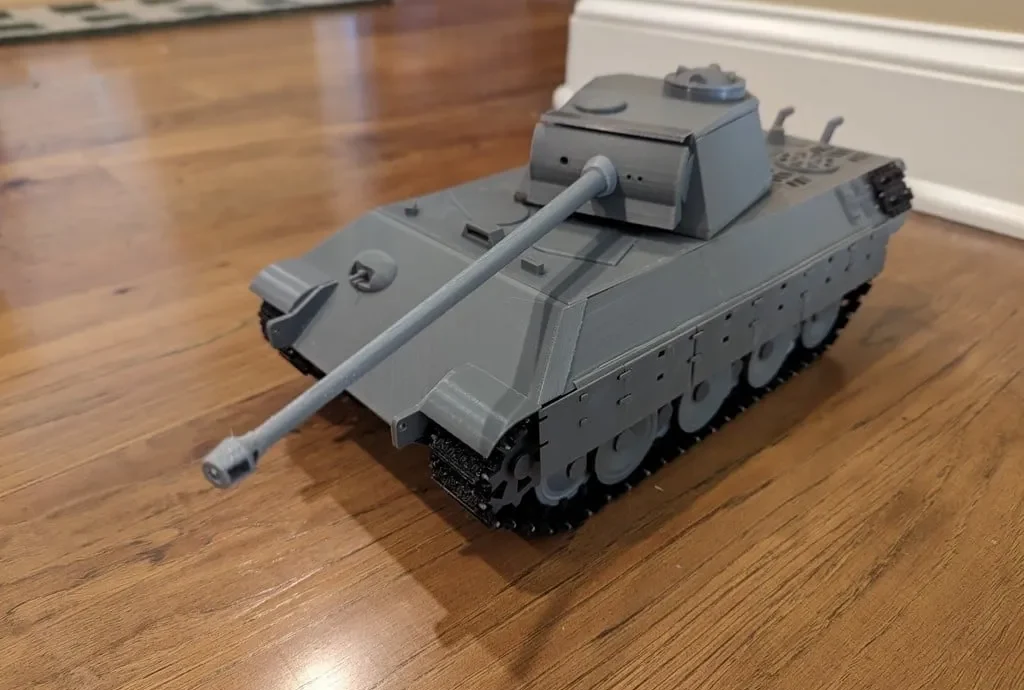

Решил создать это как проект по изучению FreeCAD. Это танк Пантера в масштабе 1/20, подвижная модель. Это не какой-то конкретный исторический вариант, и я уверен, что в нем есть некоторые конструктивные особенности разных моделей, смешанные в одну. Я не пытался создать исторически верную модель, а просто модель, которую было бы достаточно интересно собирать, которая выглядела бы прилично и не отправляла бы вас в строительный магазин за дополнительными деталями.

Все необходимое для сборки напечатано, за исключением быстросхватывающейся эпоксидной смолы. Дорожка скрепляется нитью. Подвеска подрессорена на нитях. Пара зажимов удобна для выравнивания нескольких вещей, поскольку я обнаружил, что пластиковые детали могут деформироваться. Обычные инструменты для очистки отпечатков и круглый напильник диаметром 1/4 дюйма хорошо очищали отверстия и обеспечивали плавность прокатки.

Если вы настолько сумасшедшие, чтобы распечатать это, имейте в виду, что для печати в полном размере потребуется более килограммовой катушки нити. PLA+ подходил для всех деталей. Первоначально я распечатал основные детали в масштабе 50% и протестировал их, чтобы вы могли это сделать, но протектор придется перепроектировать, и, вероятно, другие детали станут маленькими и с ними будет трудно работать. При масштабе 50 % потребуется около 1/8 материала, при масштабе 75 % — чуть больше 40 % материала. Но я говорю: идите по-крупному. Хотя модель довольно большая, ее размеры подходят для обычного принтера, и я тестировал ее на Ender 3. Я пытался спроектировать детали так, чтобы свести к минимуму потребность в опорах, но некоторым они нужны.

Назову это выполненным, если кто-нибудь не найдет файл, который я испортил.

Список деталей

Рамка

Фронт — 1

Назад — 1

Разъем — 2

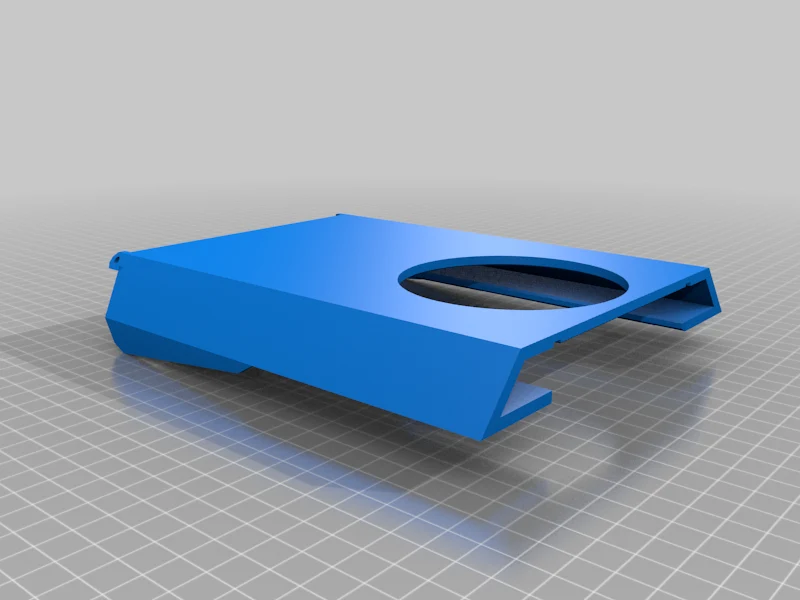

Тарелка

Передняя верхняя — 1

Передний нижний — 1

Назад — 1

Верхний передний — 1

Верхняя часть спины — 1

Турель

Базовый рукав — 1

База — 1

Тело — 1

Топ — 1

Артиллерийская установка — 1

Крышка — 1

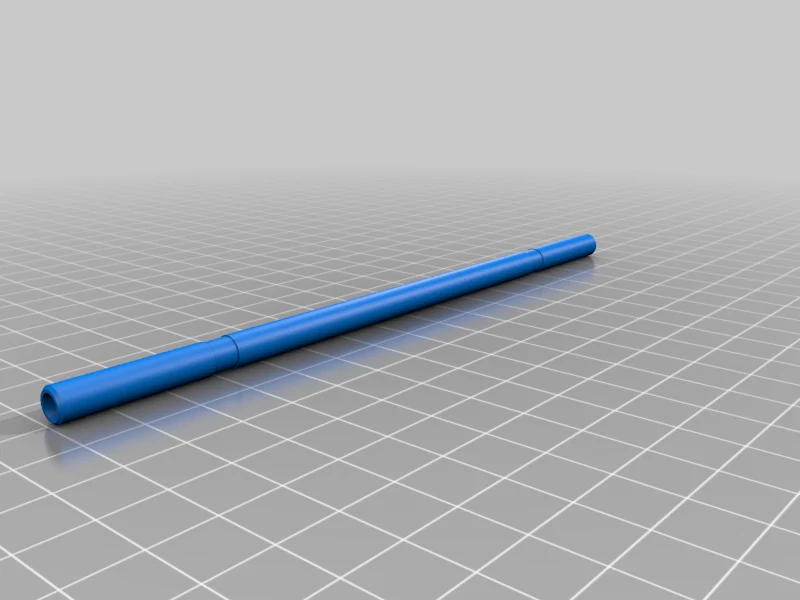

Пистолет — 1

Подвеска

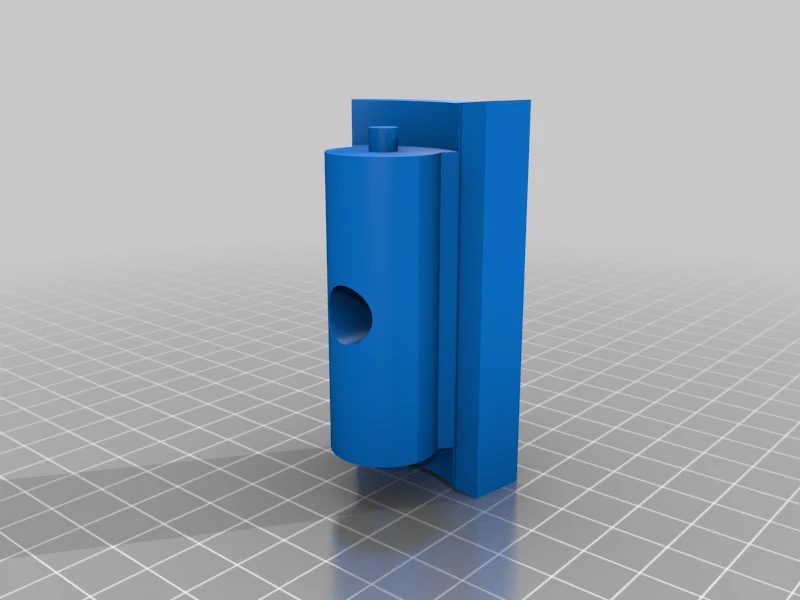

Держатель — 8

Рука правая — 8

Рука левая — 8

Проставка рычага — 20

Осевое пространство — 20

Концевой блок держателя — 2

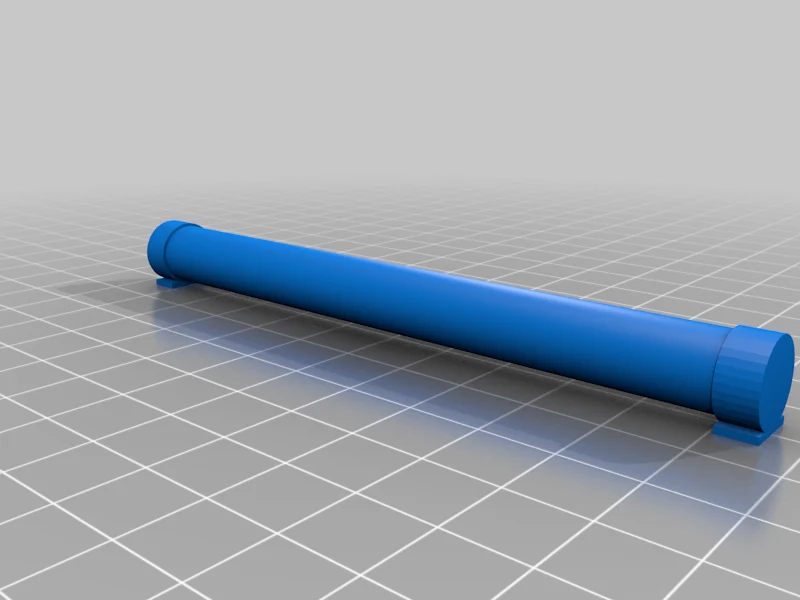

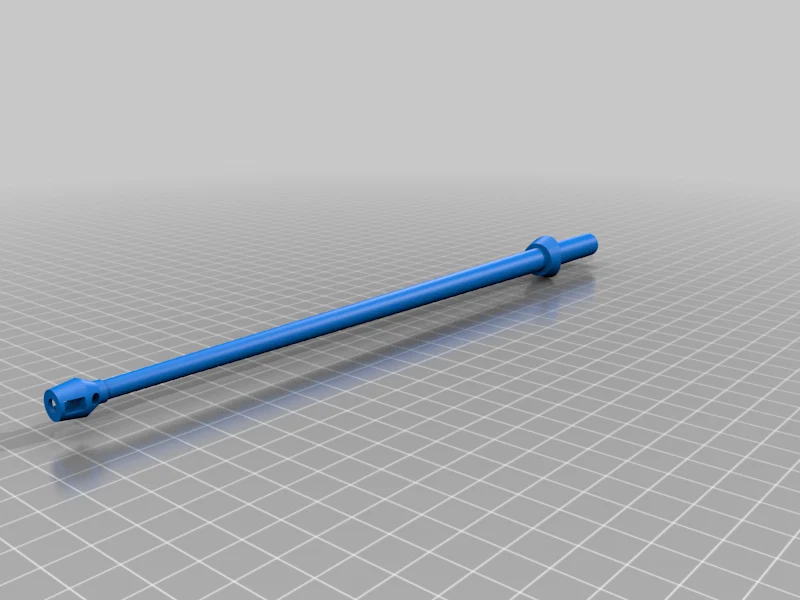

Цельная ось — 1

Драйв

Ведущая звездочка — 2

Защита привода — 2

Натяжитель гусеницы держателя натяжного колеса — 2

Детали трека — 110

Колеса

Колеса узкие — 8

Колеса широкие — 8

Натяжное колесо — 2

Блокировка колес — 20

Различный декор танка

Передний лист — 1

Задний лист — 1

Задние корпуса — 2

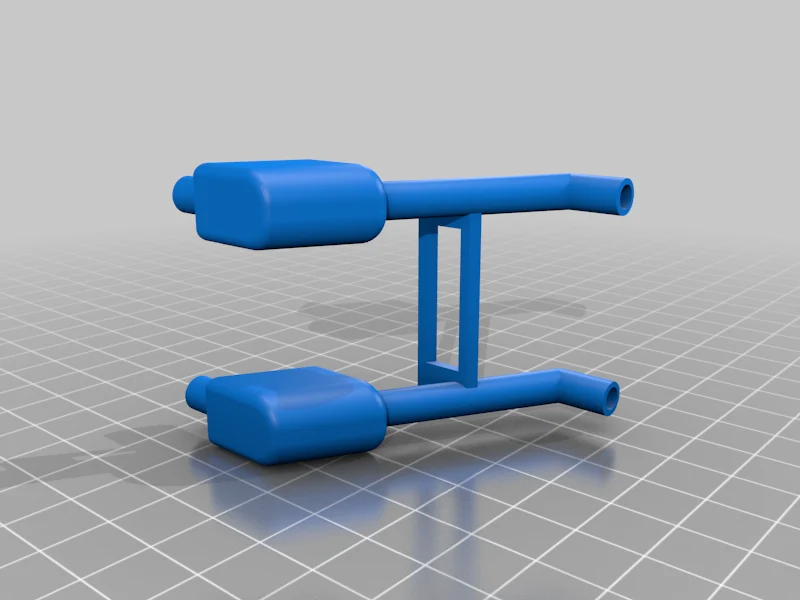

Выхлоп/пламегаситель — 1

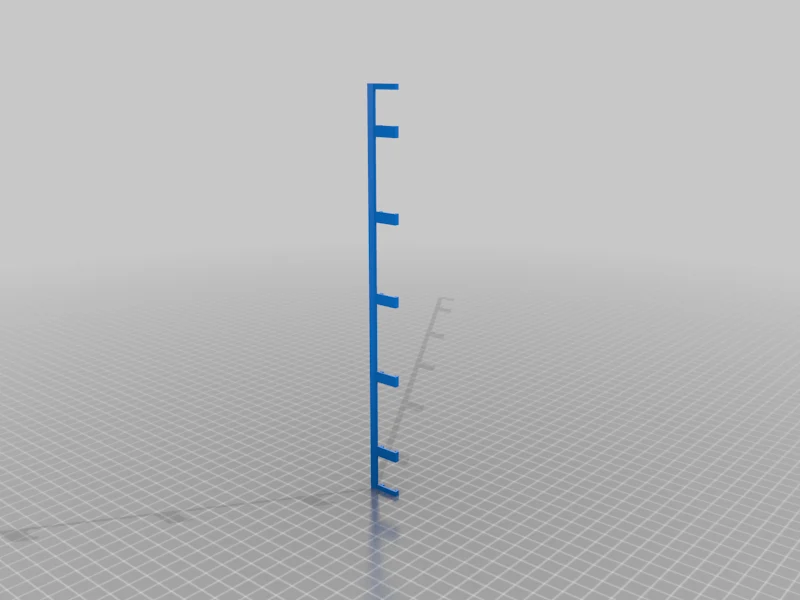

Кронштейн боковой юбки — 2

Боковая юбка — 12

Правое крыло/буксировочная скоба — 1

Левое крыло/прицепная планка — 1

Запасной кронштейн гусеницы — 2

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

Отличаются некоторыми деталями

Нить: разнообразная PLA+

Примечания:

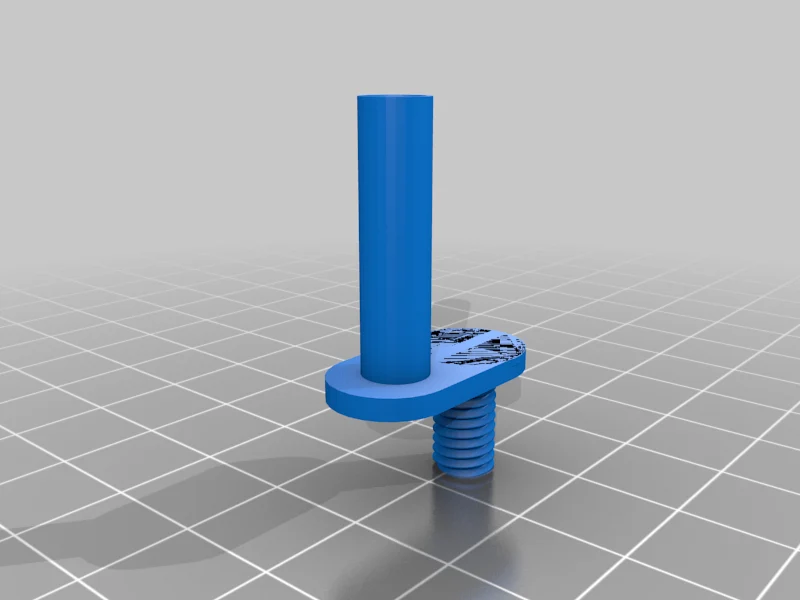

При разрезании гайки натяжителя гусеницы ее масштаб следует масштабировать на 110 % по осям x и y, а Z оставить на уровне 100 %, а также увеличить толщину стенки как минимум до 1,6 мм, чтобы выдержать момент затяжки. Толщина стенки также применима к натяжителю гусеницы с болтом, но масштаб для нее должен оставаться на уровне 100 % по всей оси.

Пост-печать

Трек собирается, как показано на рисунке. Для надежности проденьте кусок нити через каждое звено. Очистка отверстия стальным стержнем диаметром 2 мм, например отверткой, значительно упрощает эту задачу. 51 на сторону.

Сборка

Склейте части рамы вместе, используя два соединителя рамы для дополнительной поддержки.

Приклейте держатели рычагов подвески и концевые блоки к раме. Используйте рычаги подвески, чтобы удерживать их в правильном положении, пока клей не схватится. Я обнаружил, что очистка отверстий круглым напильником диаметром 1/4 дюйма сгладила их и облегчила сборку.

Установите рычаги подвески, убедившись, что левая и правая стороны расположены правильно, используйте проставку толщиной 1 мм на внешней стороне каждого рычага. Рычаг должен быть наклонен вперед примерно на 45 градусов, а отверстия внутри рамы должны быть ровными. Проденьте свою любимую нить в о��верстия внутри, чтобы удерживать рычаг на месте и под правильным углом с каждой стороны, включая концевые блоки. Я использовал нейлоновую нить, но, подумав о чем-то вроде ТПУ с быстрой печатью, который более податлив, но все же довольно жесткий, это позволило бы подвеске иметь больший ход.

Приклейте передние пластины к раме.

Приклейте защиту привода, переднее крыло и буксирную скобу к раме/передней пластине. Проденьте цельную ось в отверстие в раме, чтобы установить их на место.

Установить колеса, перешить
