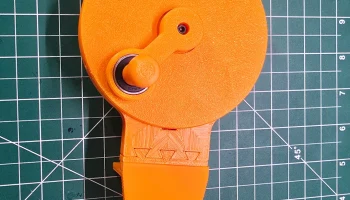

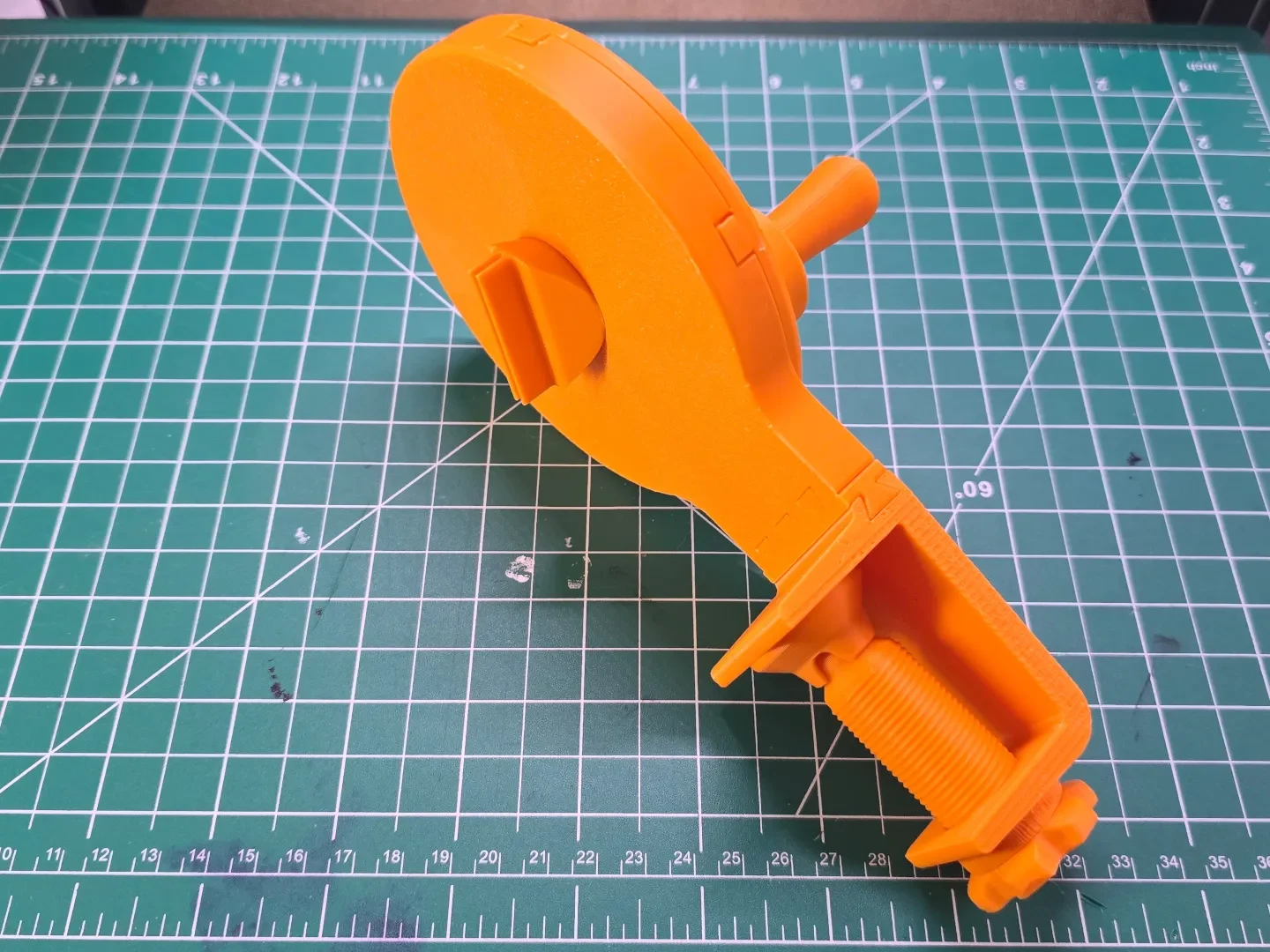

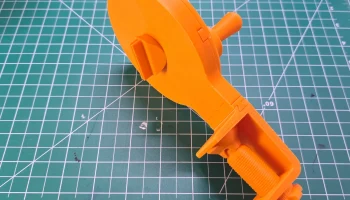

Закрытое планетарное устройство для намотки шпульки с нит...
Описание

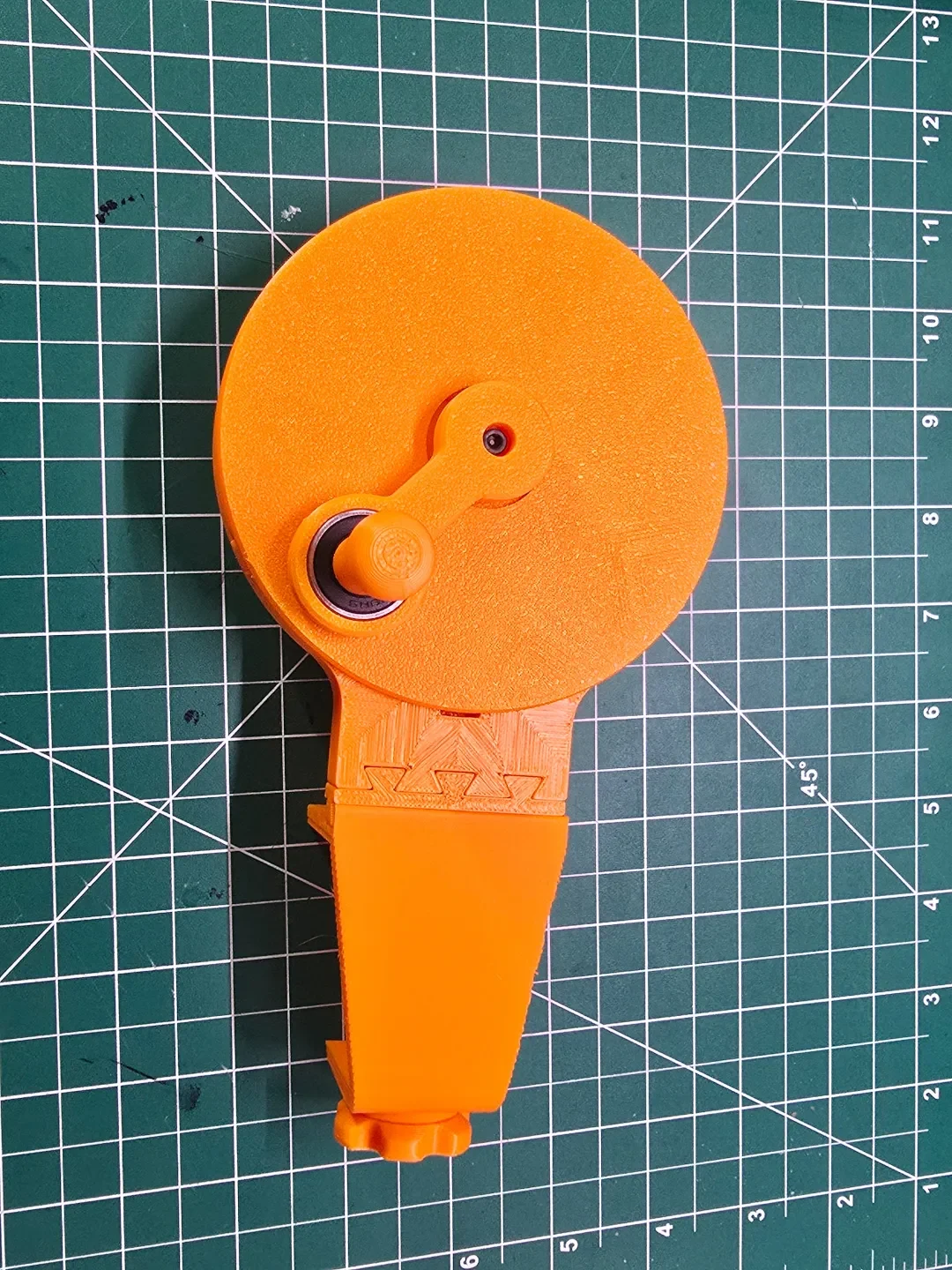

Это «простая» (по крайней мере, для сборки и использования) намотка ниток для вышивания с соотношением 4,421:1. Это означает, что за один поворот ручки вы сможете сделать почти четыре с половиной оборота шпульки, наматывая нить или нить. Для вас «закрытый» означает, что вероятность запутывания нити в шестернях практически отсутствует.
Моя дочь позвонила и попросила меня напечатать ей несколько шпуль, чтобы она м��гла аккуратно положить свою вышивку нитками, чтобы ее кошки не нападали и не портили ее. Распечатав ей несколько бобин (мне очень понравился этот дизайн), я поискал намоточные устройства, которые можно было бы распечатать и использовать с ними. К сожалению, большинство из них представляли собой простые установки 1:1 или открытые механизмы, которые выглядели готовыми пережевать вашу нить, как только вы не присмотритесь внимательно.
Время создавать новый!

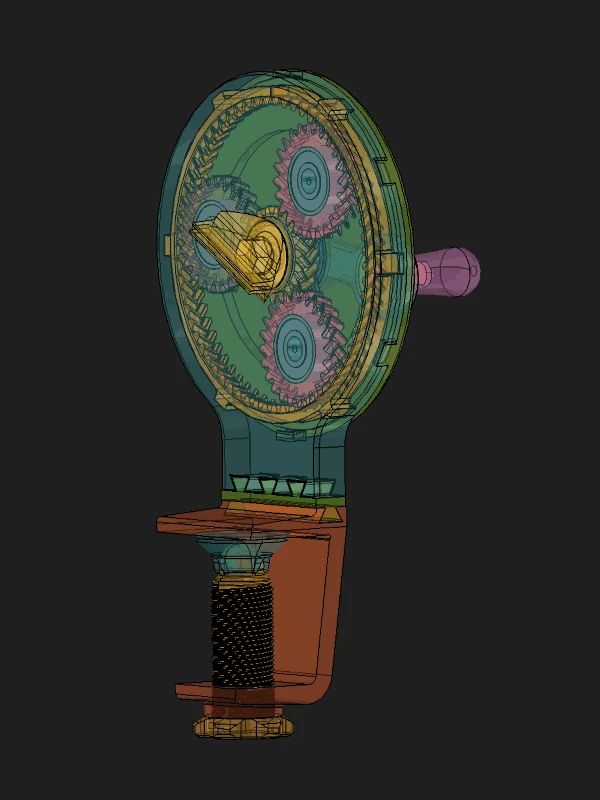

Я начал пытаться сосредоточиться на стандартных шестеренках 608 (поскольку я мог купить упаковку из 50 штук всего за 12 долларов, что намного лучше, чем она платит за свои роликовые коньки). Следующим соображением было попытаться использовать планетарную систему передач, поскольку она могла сделать многие вещи более плавными. В итоге я получил передаточное число примерно 4,5:1, которое при тестировании казалось приличным и обеспечивало хороший контроль.
Исходный файл FreeCAD также включен для загрузки на случай, если вы захотите настроить его под свои нужды. Если вы меняете комбинацию зубьев на шестернях, обязательно проверьте геометрию на всех из них.
Похожие
Ознакомьтесь с первой функциональной версией мини-стрижа, которую можно использовать с намоточным устройством.
Обновления
Обновление от 28 июня 2026 г.
Добавлена новая розетка с зазором, уменьшенным до 0,95 мм. Оказывается, толщина последних DMC на полках моего местного магазина составляет всего 0,9 мм!
Нет нового источника, просто изменили «толщину бобины» в электронной таблице на 0,95 и экспортировали.
Скоро
следите за ссылкой на зубную нить Swift. Минимальная версия почти готова. первая версия сейчас в ранней версии
Печать
Настройки
Эта намоточная машина предназначена для печати слоями толщиной 0,28 мм, но она подойдет и для слоев меньшего размера, если вам нравится, как ваш принтер обрабатывает их.

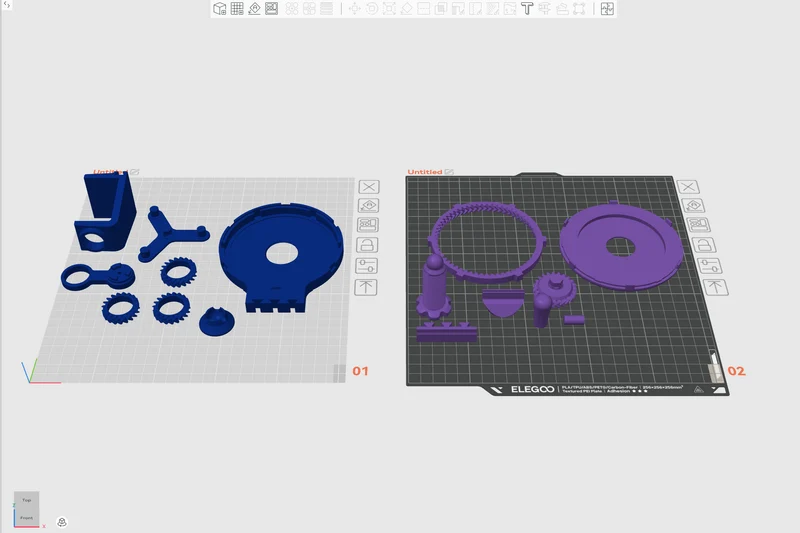

Детали уже должны быть ориентированы для лучшей печати.
Печать с включенными обычными опорами, хотя большинству изделий вообще не требуется особой поддержки.
ШАГ против STL
Я включил файлы .step, потому что они дают более плавные результаты при работе с файлами меньшего размера, если ваш слайсер (например, Orca Slicer) их поддерживает. Версии .stl включены для тех, кому они нужны для рабочих процессов, но обычно они имеют худшее качество из-за встроенной тесселяции.
Не обманывайтесь 3D-предварительным просмотром Printable. Недавно они добавили поддержку файлов .step (хорошо!), но выполняют преобразование предварительного просмотра с гораздо более низким качеством, чем слайсер Orca и ему подобные, используемые при открытии файлов .step. Так что все же лучше использовать версии .step, если ваш слайсер поддерживает их.
Детали для печати

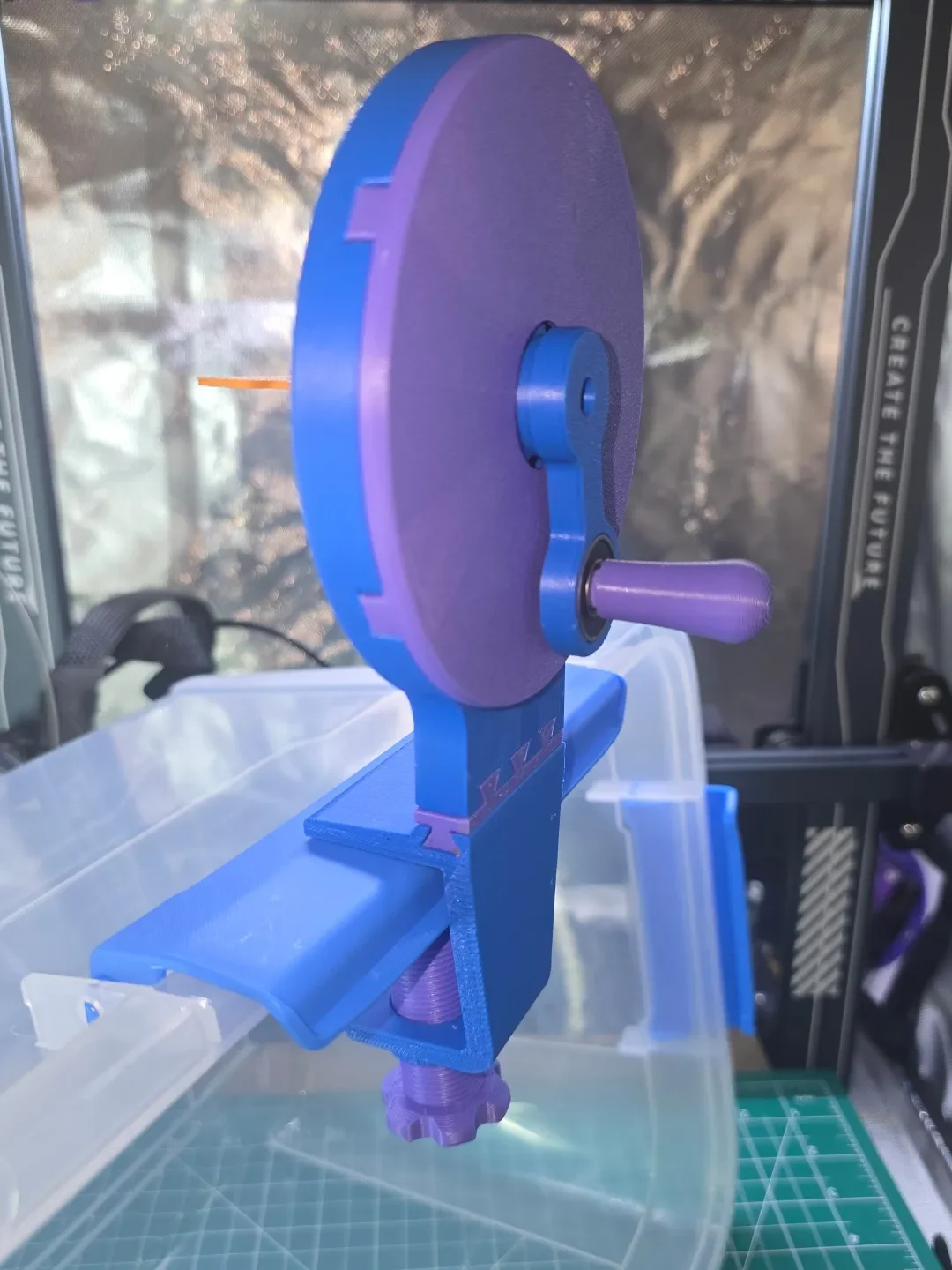

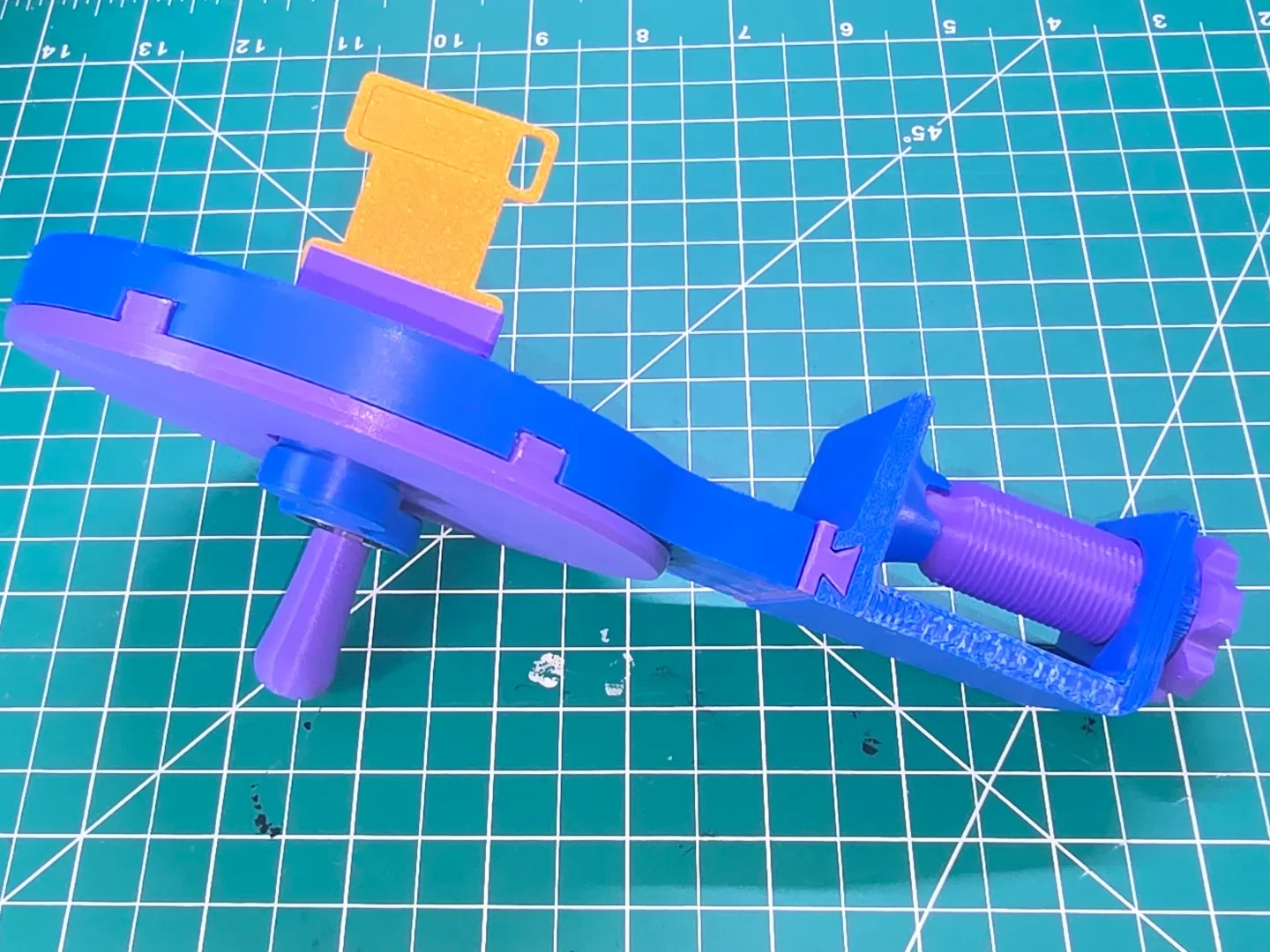

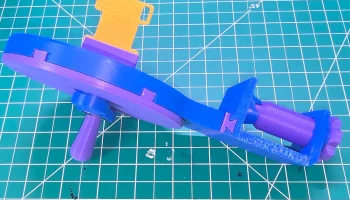

Выберите версию .stl или версию .step (я предпочитаю последнюю для лучшей печати). Основной момент при выборе того, что печатать, — это разъемы. Я предоставил три разные версии в зависимости от ваших потребностей в монтаже. Их также будет легко изменить позже, если вы осознаете другие потребности.
Необходимые детали
Для оптимальной сборки вам понадобятся подшипники 608 (хотя вы можете заменить их «шарнирами», которые я опубликовал как часть моего параметрического адаптера ступицы катушки.
5x608 подшипников или шарниров
1x шестигранная гайка м3
1 болт m3 12 мм с цилиндрической головкой

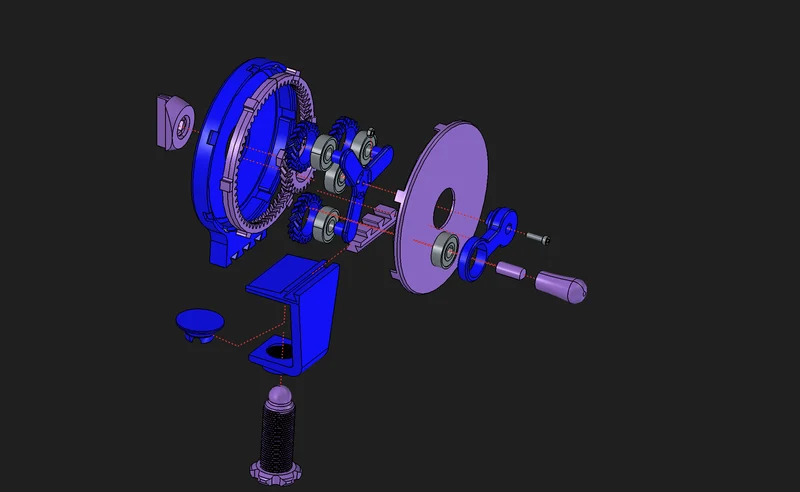

Сборка

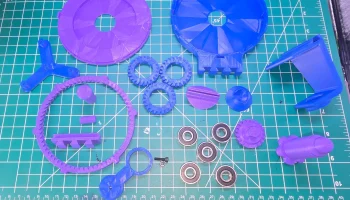

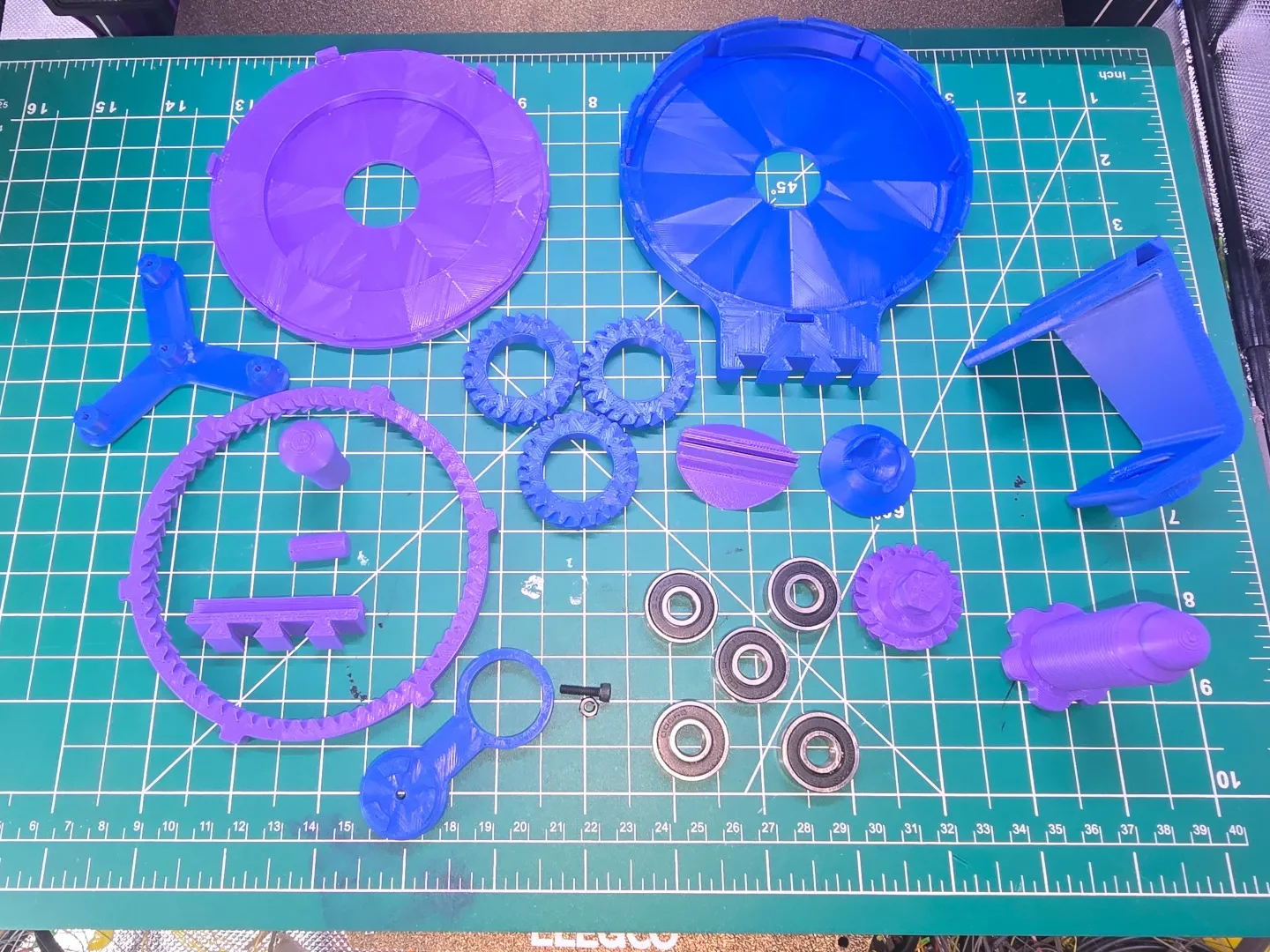

Начните с того, что все детали распечатаны и готовы. Вы можете распечатать все одним цветом или разделить на два или более цветов в зависимости от того, что вам нравится. Потребуется только один разъем из трех возможных, но их не составит труда отключить позже, если вам понадобится изменить способ его монтажа.
Вставьте подшипники
Сначала установите подшипники в каждую из четырех шестерен и кривошип. В общем, может быть немного проще вставить их сверху, если есть слоновья нога. Или вы можете слегка очистить отверстие с помощью инстру��ента для снятия заусенцев:
Затем с силой вставьте их до тех пор, пока t
