Вышивальная машина

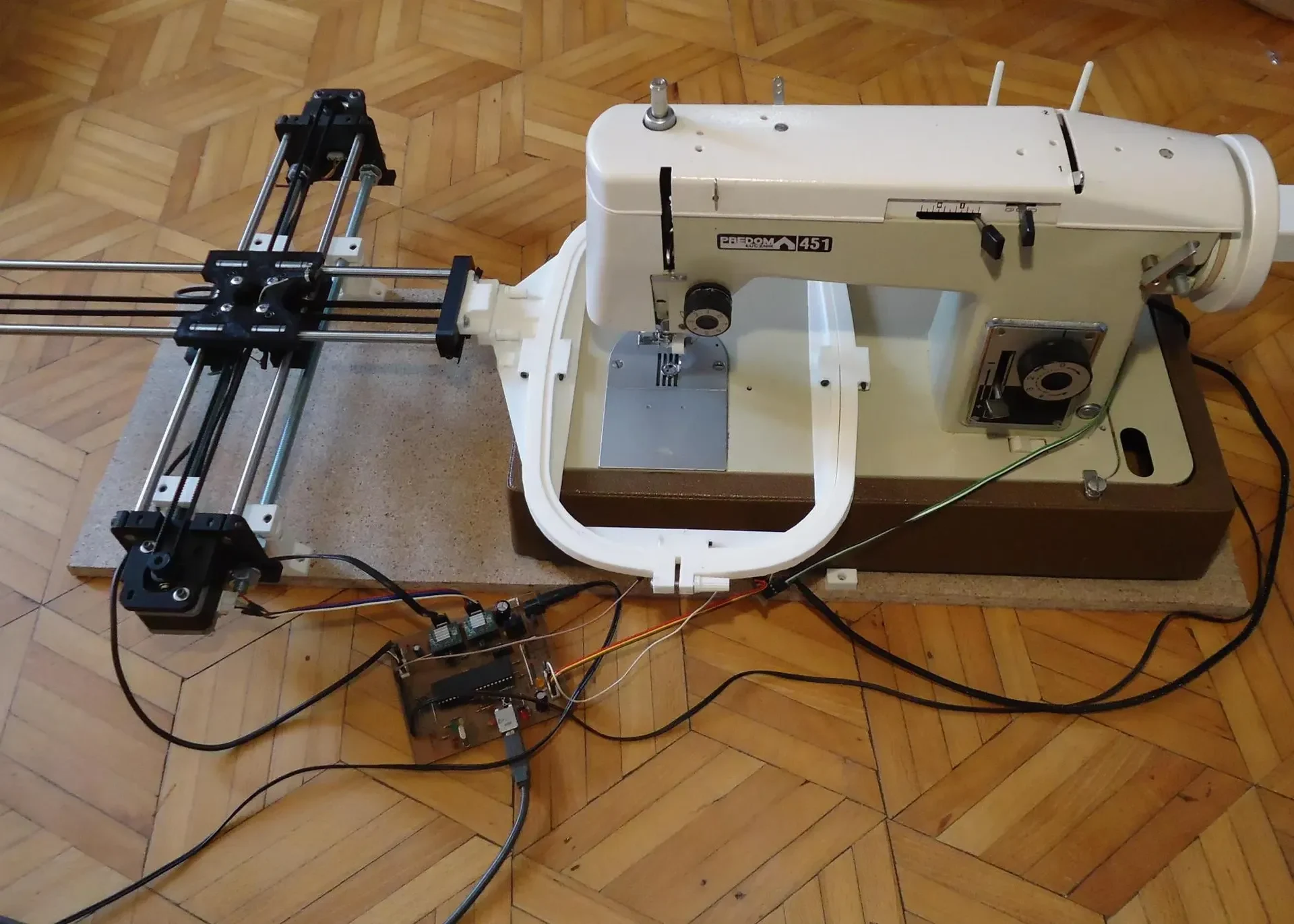

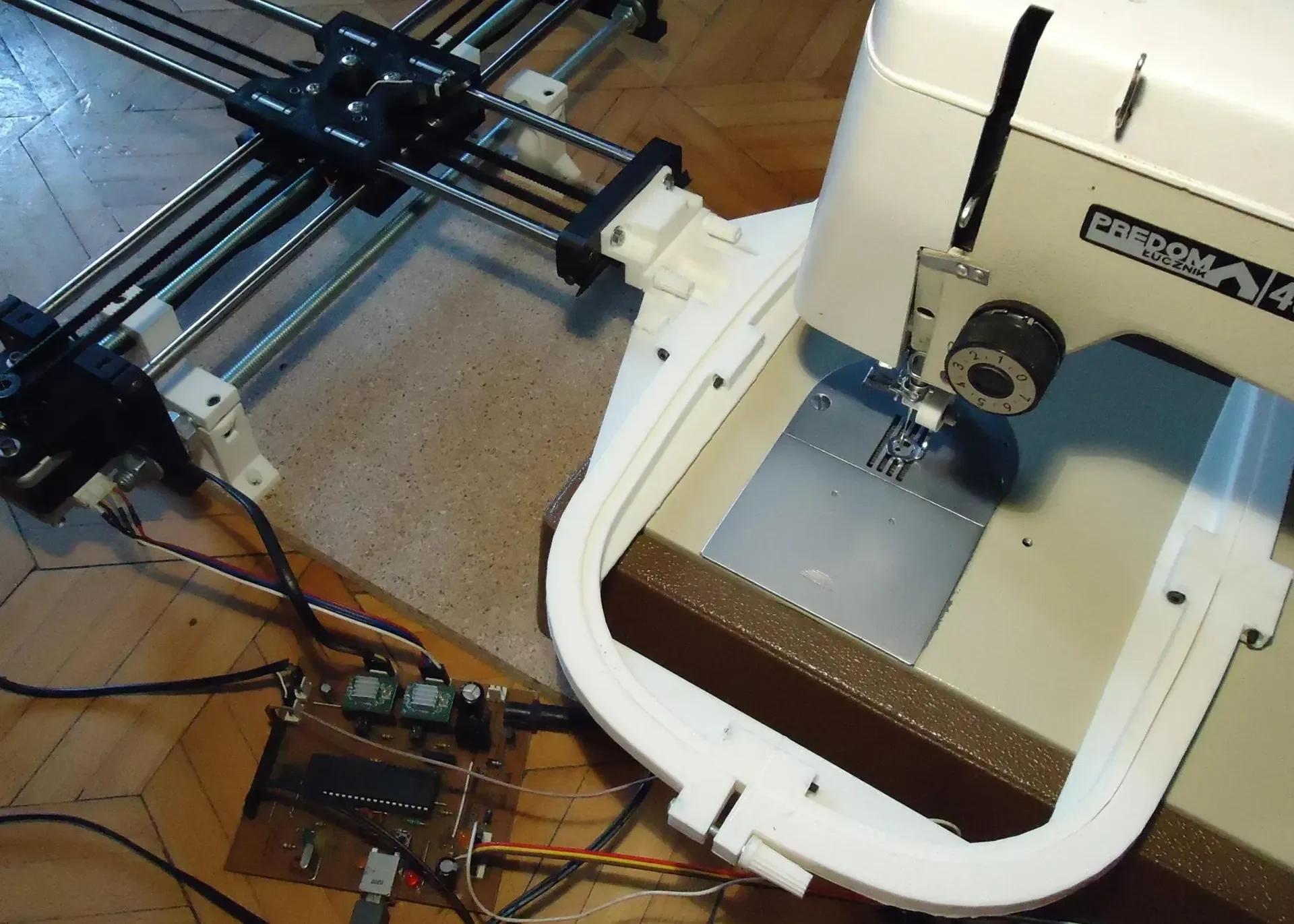

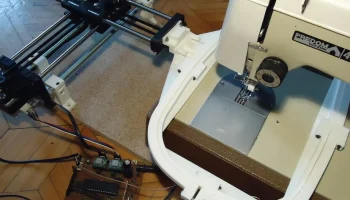

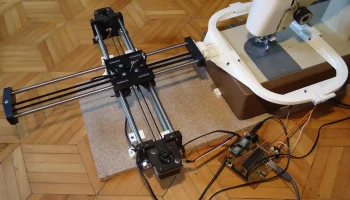

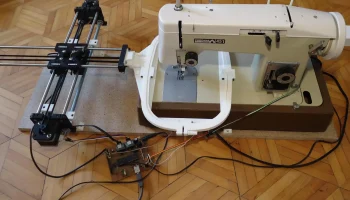

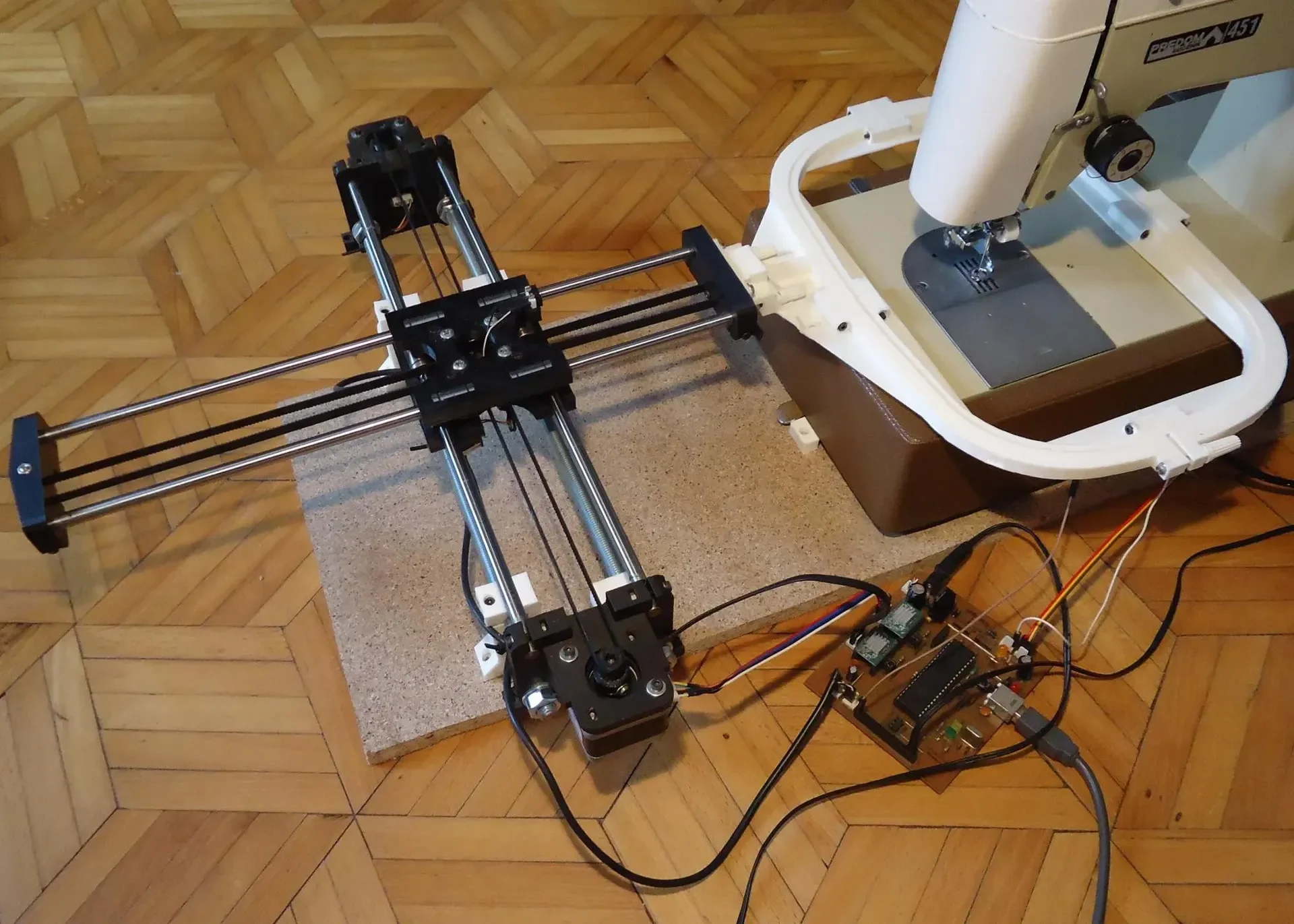

Ну, не целая машина, а установка, которая позволяет превратить практически любую простую швейную машину в цифровую вышивальную машину.

Распечатать инструкции

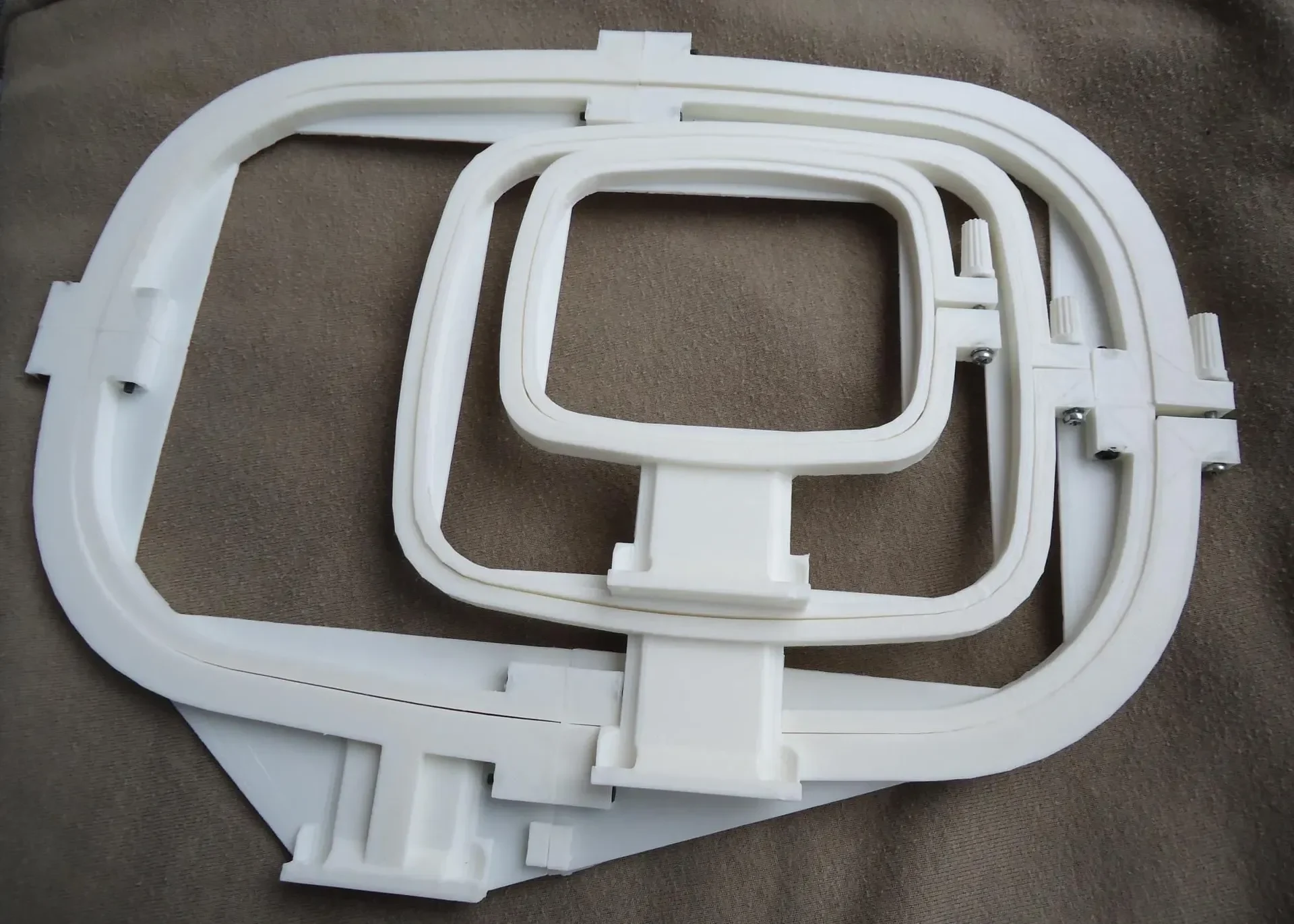

Здесь вы можете найти все детали для 3D-печати, некоторые из них необходимо переработать или перепроектировать (крепления датчиков), чтобы они подходили к вашей швейной машине. Самый большой обруч представляет собой сборку из нескольких частей, позволяющую разместить его на платформе принтера размером 200x200 мм. Я бы порекомендовал печатать все обручи из PLA вместо ABS и с включенными полями. Используйте заполнение не менее 40% для всех отпечатков, остальные параметры не имеют большого значения, рассмотрите около 12 часов, чтобы напечатать все материалы со слоем 0,25 мм и средней скоростью. Правильно настроенная установка обеспечивает рабочую зону 145x230 мм и максимальную скорость шитья 800-1000 об/мин.

Этот проект не предназначен для начина��щих, однако каждый решительный и мотивированный может выполнить его. Это не сложнее, чем запустить 3D-принтер индивидуальной сборки, как это было в старые времена. Все источники доступны для изменения и доступны по либеральным лицензиям. Существует гораздо больше информации, которую нужно охватить, поэтому рассмотрите это чтение.
Основное управляющее приложение может импортировать файлы CSV, созданные с помощью бесплатного программного обеспечения для оцифровки Embroidermodder2 или Inkstitch (дигитайзер превращает изображение в шаблоны траекторий, что, скорее всего, делает слайсер с моделью). В качестве контроллера электроники можно использовать большинство дешевых плат 3D-принтеров после добавления всех необходимых датчиков.

Ярлыки:

Основное приложение, схемы KiCad и файлы SCAD.
Прошивка Arduino (или AVR).

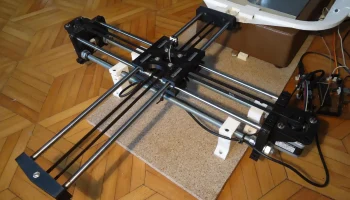

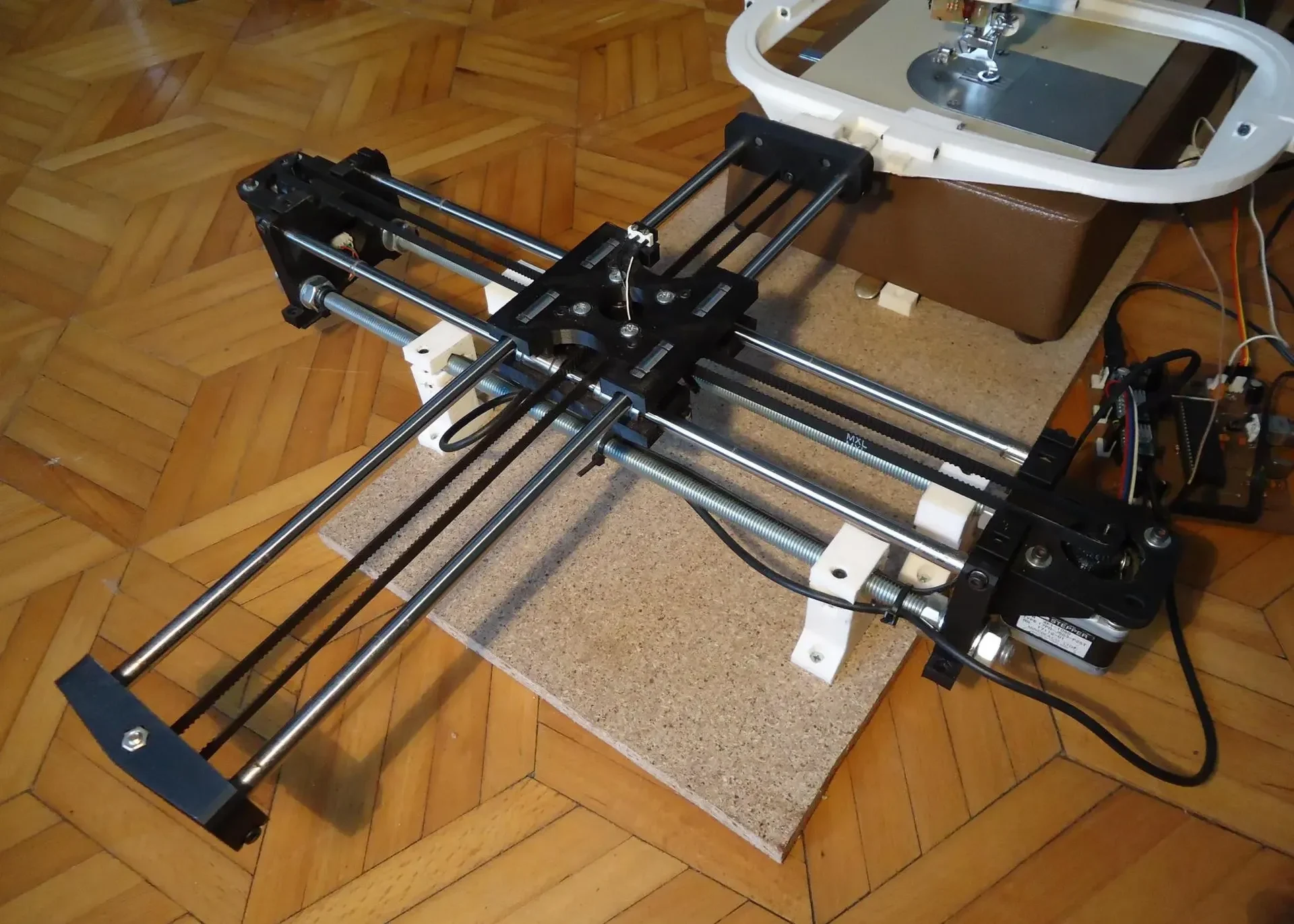

Источники 2D-системы позиционирован��я SCAD.

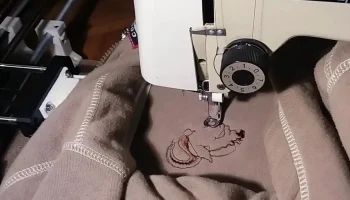

Видео работы машины.
