Резак для стержней, трубок и винтов для Dremel............

Это ремикс на инструмент для резки стержней и трубок для Dremel от GreaseMonkey88 на Thingiverse (https://www.thingiverse.com/thing:4241055). Но после распечатки понял, что он не подходит к моему Dremel 4300 (и, возможно, к другим большим моделям Dremel). Также мне понравилась идея с подставкой для резки винтов в этой модели (https://www.thingiverse.com/thing:3323294). Поскольку мне все равно хотелось поэкспериментировать с Tinkercad, я внес несколько изменений и добавил что-то вроде модульной направляющей для нарезки винтов.

Модификации на базе:
Я добавил вырез для более крупных моделей дремеля, так как в противном случае они мешают основанию.

Модификации направляющего рычага:

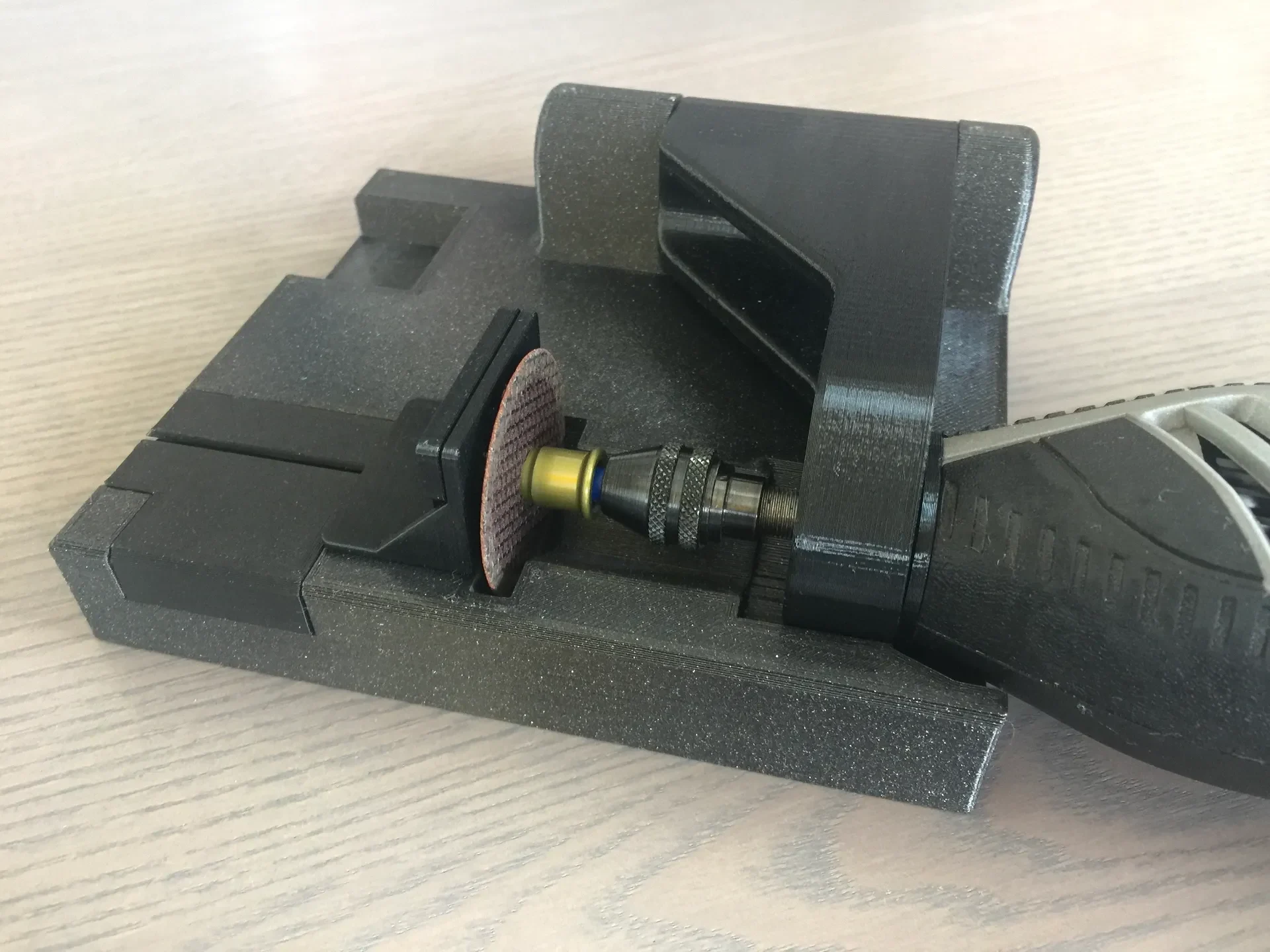

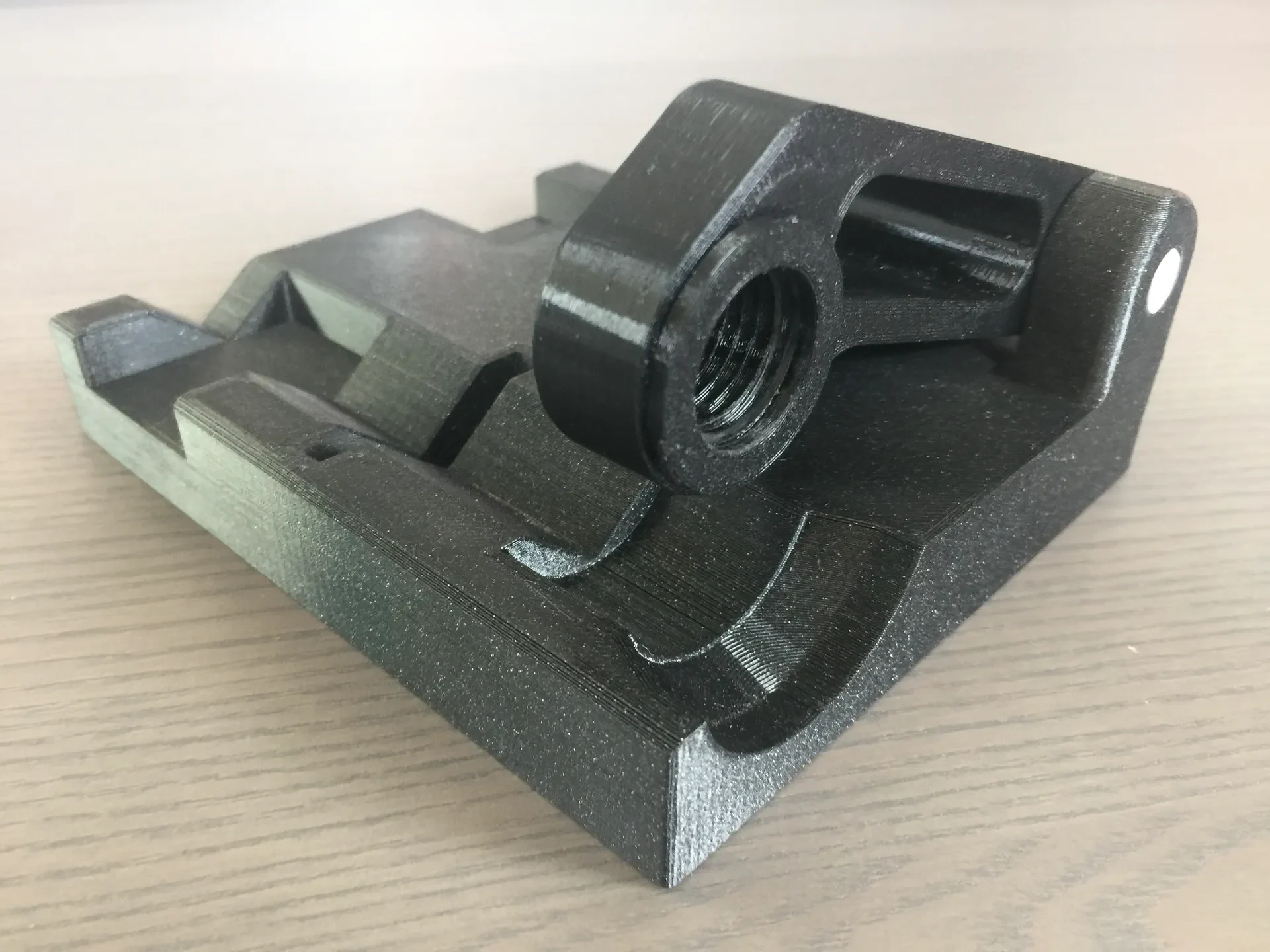

Резьба на дремеле не доходит до плоской части корпуса дремеля, поэтому после вкручивания дремеля в рукоятку все равно оставался зазор и дремель тоже был достаточно разболтан. Кроме того, часть крепления инструмента у Dremel казалась длиннее, чем у меньших моделей, и даже когда режущий инструмент был вставлен в Dremel до упора, он плохо подходил к режущему вырезу в основании. Я удалил немного резьбы из рычага и сконструировал небольшую проставку, которая крепится к рычагу. С этой проставкой толщиной 2 мм мой Dremel 4300 теперь идеально подходит; Кроме того, меня устраивает ориентация дремеля после того, как он полностью вкручен. Для других моделей эту ��роставку должно быть легко отрегулировать, чтобы изменить ориентацию / расстояние установленного инструмента. Но имейте в виду, что вы, вероятно, не сможете снять проставку после ее фиксации, не сломав маленькие штифты. Они имеют очень плотное прилегание, поэтому проставка может удерживаться без необходимости приклеивать ее к рычагу.

Руководство по резке винтов:

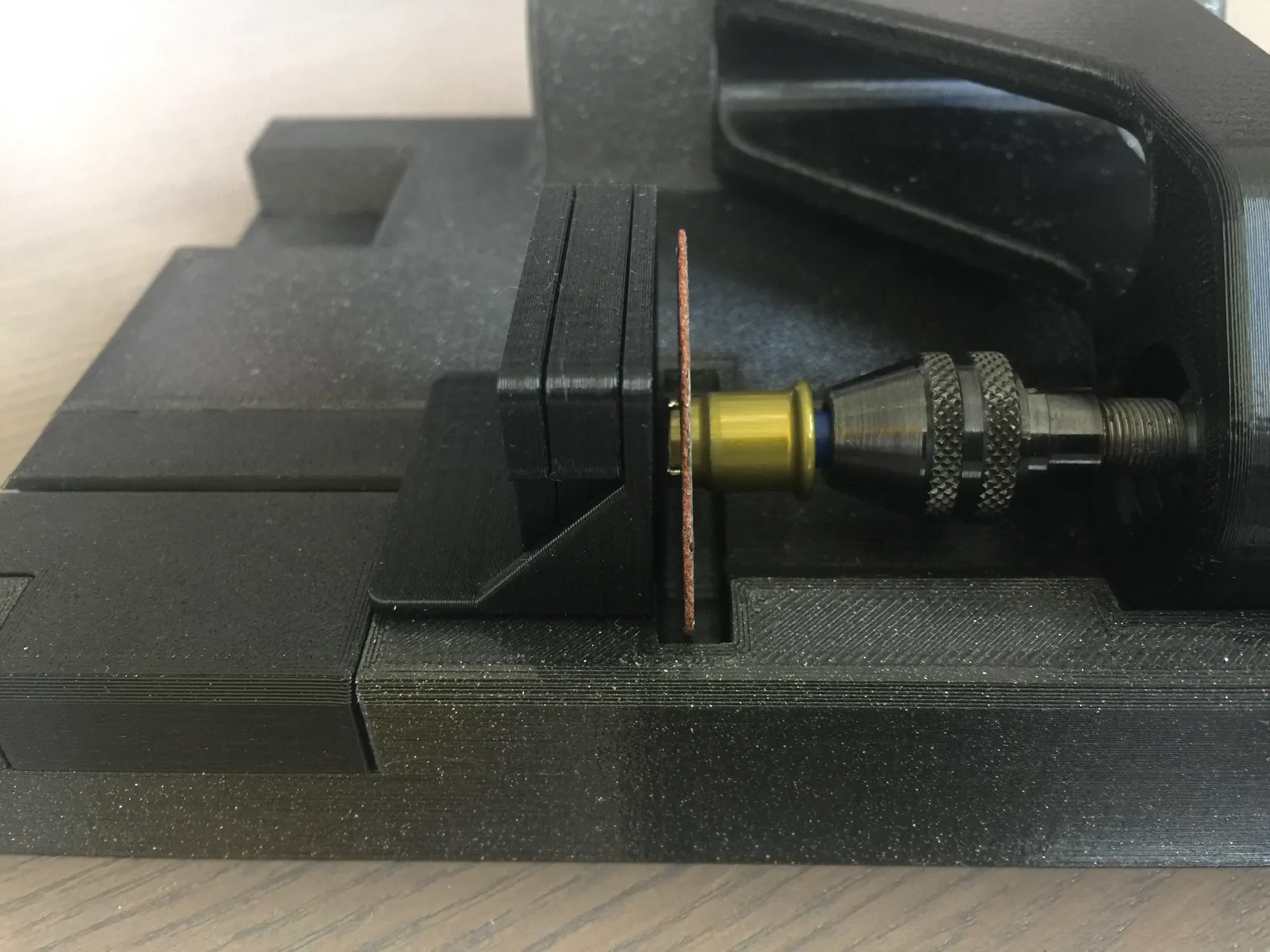

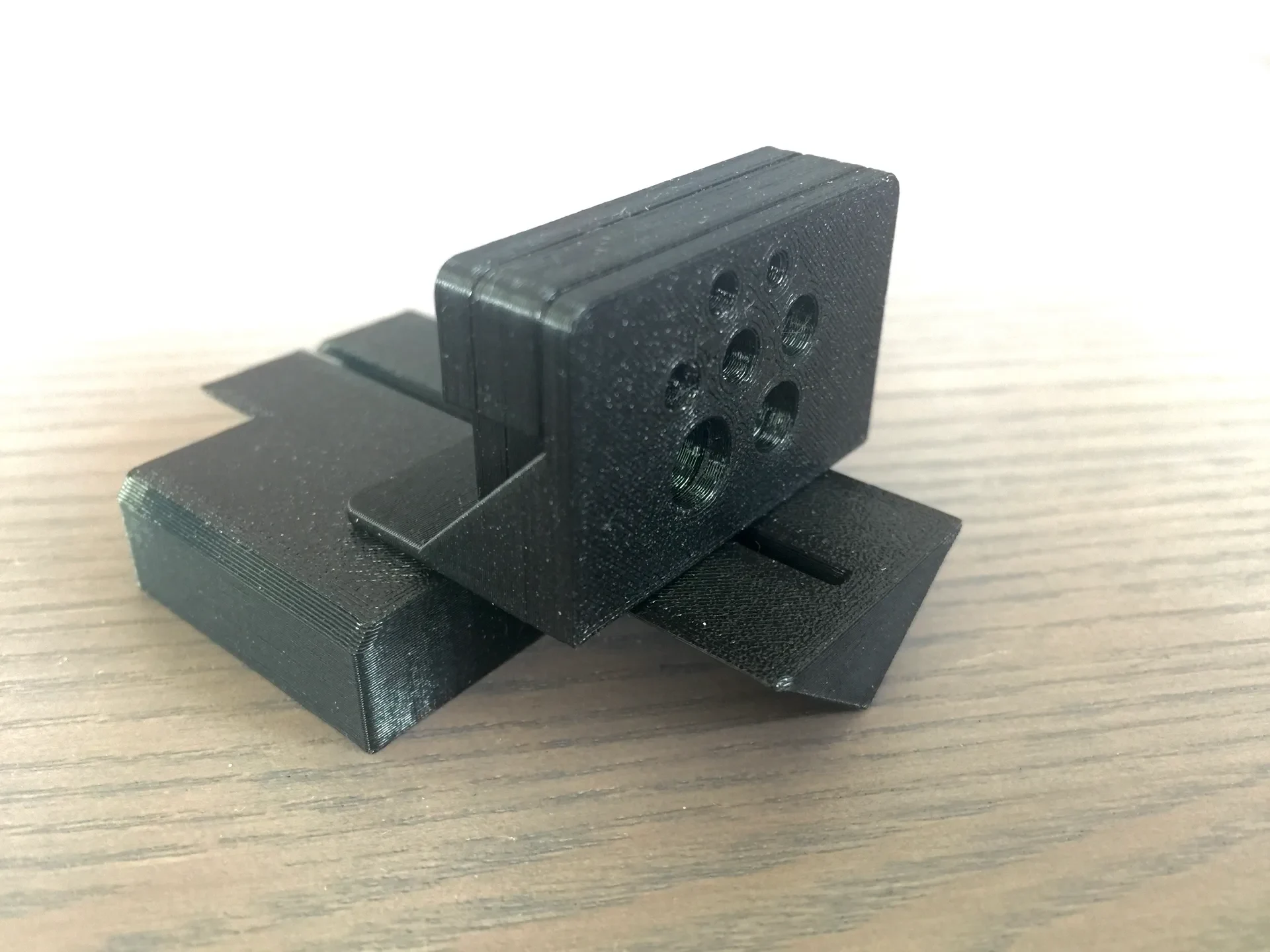

Мне н��жно было какое-то руководство для обрезки винтов, я также хотел, чтобы его можно было использовать для обрезки винтов разной длины. И последнее, но не менее важное: мне нужно было что-то, что можно было бы настроить для резки других вещей в будущем без необходимости заново распечатывать все это. Поэтому я спроектировал Т-образный паз в основании этой направляющей и первую направляющую для резки винтов, которая вставляется в Т-образный паз с помощью прокладок, которые можно устанавливать друг на друга для винтов разной длины. Это также должно помочь сократить время печати для замены направляющих, которые могут расплавиться во время резки без достаточного терпения :-)

Дополнительно необходимые детали
В качестве оси я взял алюминиевый стержень диаметром 10 мм. Но, похоже, люди тоже пытались это распечатать, и, похоже, это сработало. Никогда не пробовал, но если хотите, вот распечатанная ось (https://www.thingiverse.com/thing:4239151).

Печать

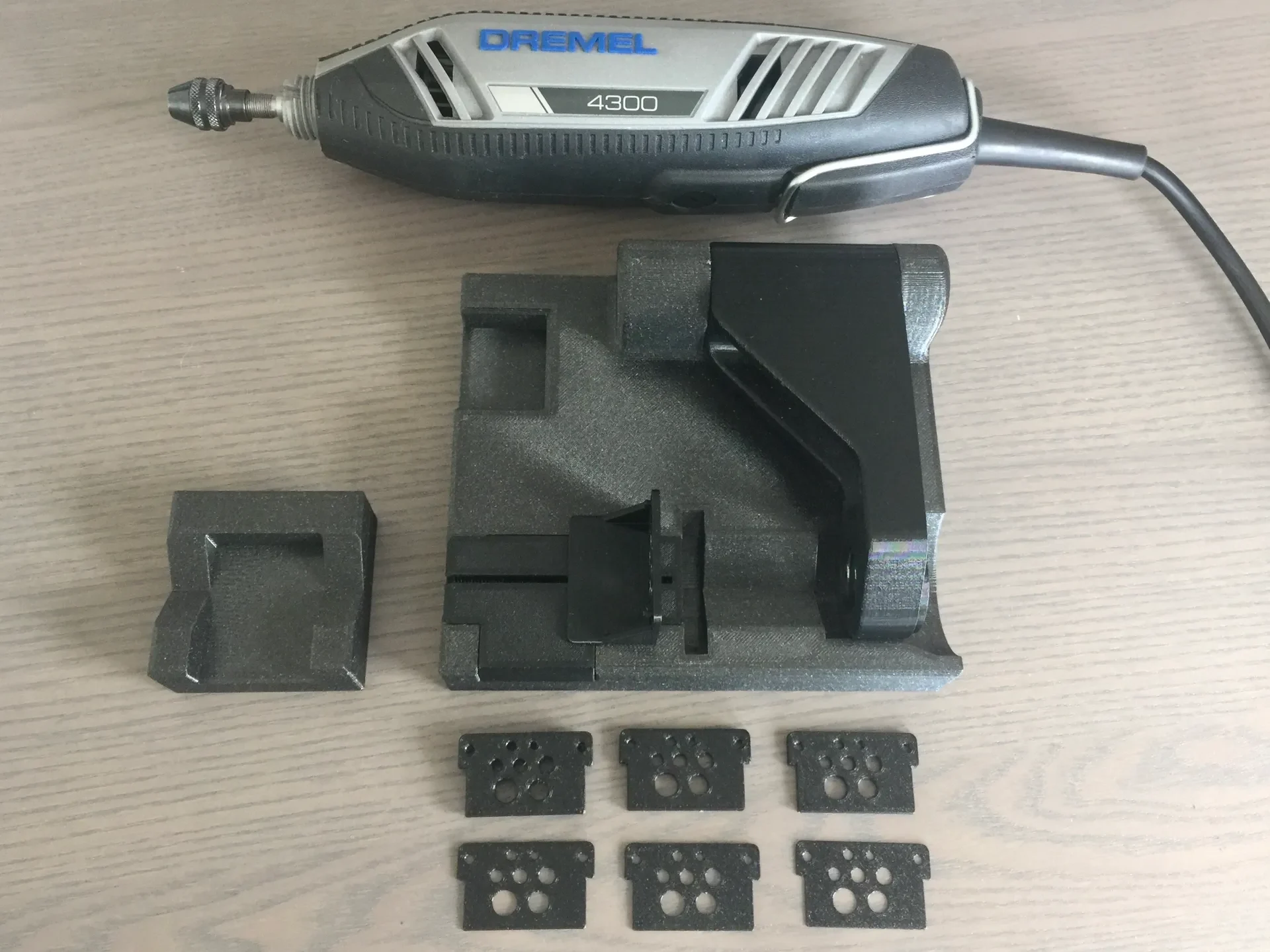

Некоторые детали разработаны с очень небольшими допусками, поэтому они не раскачиваются. Я распечатал все на Prusa MK3S+ в Prusament PETG, и все получилось идеально без какой-либо постобработки. Т-образный паз оказался довольно тугим, но после того, как его пару раз подвинуть, заработал плавно и идеально.

Все печатается без (почти) какой-либо поддержки, ориентация деталей на станине должна быть прямой. Возможно, вы захотите добавить небольшую опору под буквой Т винтовой каретки (ориентация: поверхность с плоскостью вырезов для винтов на печатной платформе). Но я сделал один отпечаток даже без него, и все получилось нормально.

Я напечатал все детали с 4 периметрами, высотой слоя 0,2 и заполнением гироида 20%. Для всех областей, подвергающихся механической нагрузке, я добавил модификаторы и установил заполнение на 70%. Может быть, этого и не требовалось, но я просто хотел один раз распечатать, и все получилось добротно.

Файлы и масштабирование

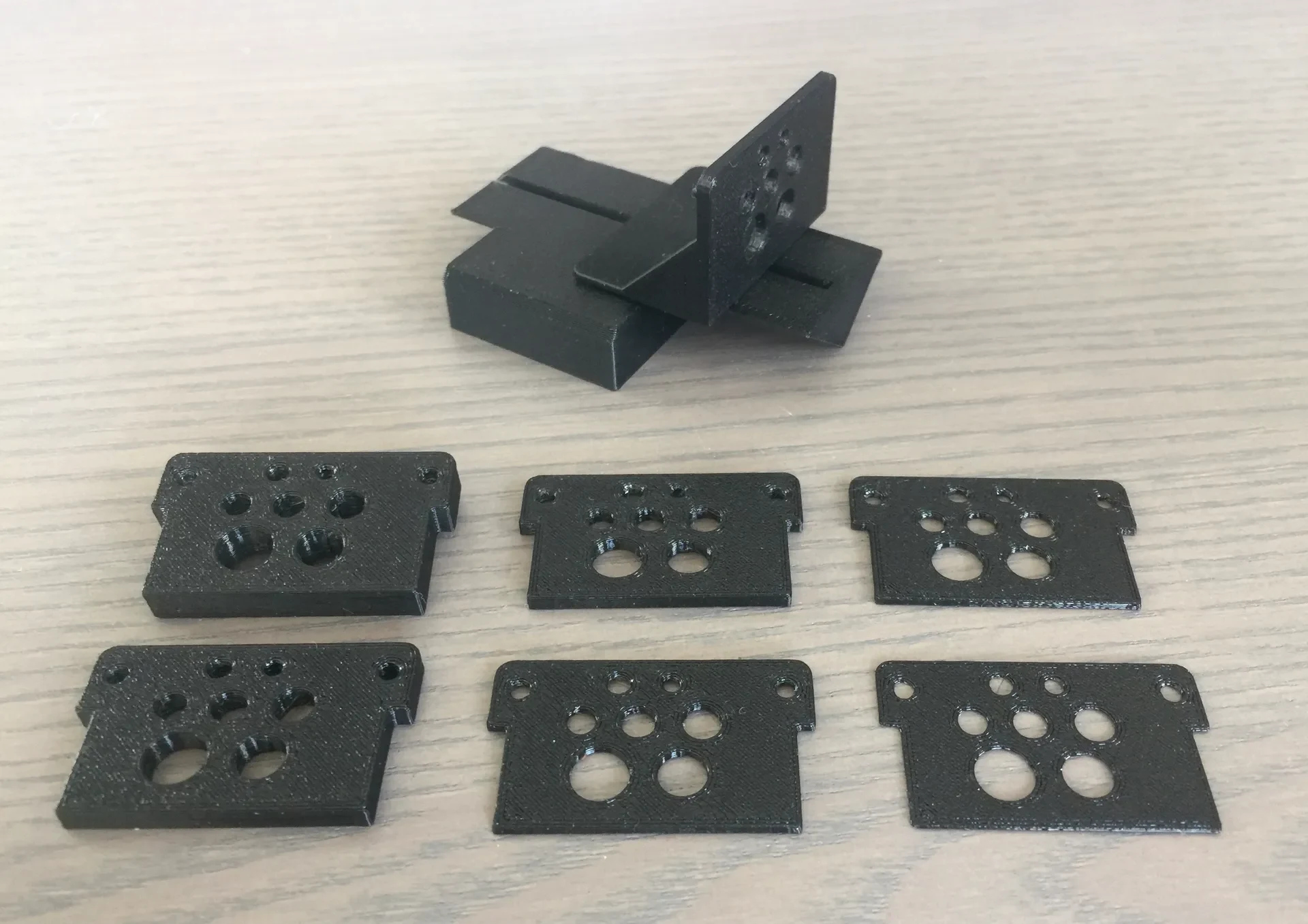

Проставки для пластин с винтовыми направляющими в некоторой степени штабелируются и поэтому имеют в верхней части либо отверстия, либо штифты, либо и то, и другое. Тот, что с отверстиями, можно масштабировать в направлении Z до любого размера, кото��ый вам нравится при нарезке. С другой стороны, имейте в виду, что вы также масштабируете отверстия и штифты, чего вам, возможно, не хочется; Я только что напечатал два проставочных блока толщиной 5 мм (без масштабирования) и пару прокладок только с отверстиями разной толщины, которые соответствуют всем моим потребностям.
