Съемный адаптер улучшенной фильтрации для Prusa CORE One

Примечание. История изменений и примечания по подключению приведены внизу этой страницы.

Я не печатаю с помощью ASA достаточно часто, чтобы постоянно устанавливать усовершенствованную систему фильтрации на моем Prusa CORE One. Я также обнаружил, что, когда фильтр в сборе остается установленным во время печати PLA или PETG, температуру в камере сложно поддерживать ниже примерно 35-40°C, поскольку вентиляторам камеры приходится проталкивать воздух через фильтр.

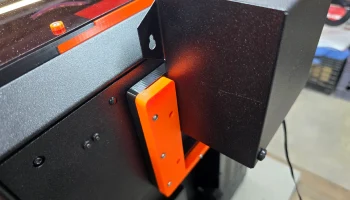

Этот адаптер позволяет устанавливать фильтрующий узел только при необходимости. Фильтр скользит вниз между внутренней и внешней частями печатного адаптера, сохраняя при этом хорошую герметичность относительно принтера.

Особенности конструкции

Внутренний адаптер имеет четыре потайных отверстия, поэтому узел вентилятора может беспрепятственно скользить между двумя печатными деталями.

Внешний адаптер имеет сквозные монтажные отверстия, позволяющие сначала собрать внутреннюю и внешнюю части вместе, а затем установить их на принтер как единое целое.

При желании эти две части также можно установить отдельно.

Изначально я планировал использовать термофиксирующие вставки, но после тестирования обнаружил, что в них нет необходимости.

Файл STEP включен для всех, кто хочет внести свои собственные изменения.

На момент первоначальной разработки я еще не модифицировал проводку между вентилятором и платой xBuddy. Позже я добавил возможность съемного USB-соединения, чтобы блок фильтра можно было снять, не открывая крышку электронного блока. Подробности смотрите в примечаниях к обновлению ниже.

Требуется дополнительное оборудование

4 винта M3 × 10 мм с головкой под торцевой ключ

Винты 8 × M3 × 16 мм

Винты длиной примерно 15-20 мм также подойдут.

Винты, которые я использовал, были похожи на эти

https://a.co/d/0652ow8i

Настройки печати

Напечатано в PETG.

Опоры не требуются, хотя их использование не повредит, если ваш принтер имеет тенденцию бороться с небольшими выступами.

Инструкции по сборке

Вариант 1. Установите адаптеры отдельно.

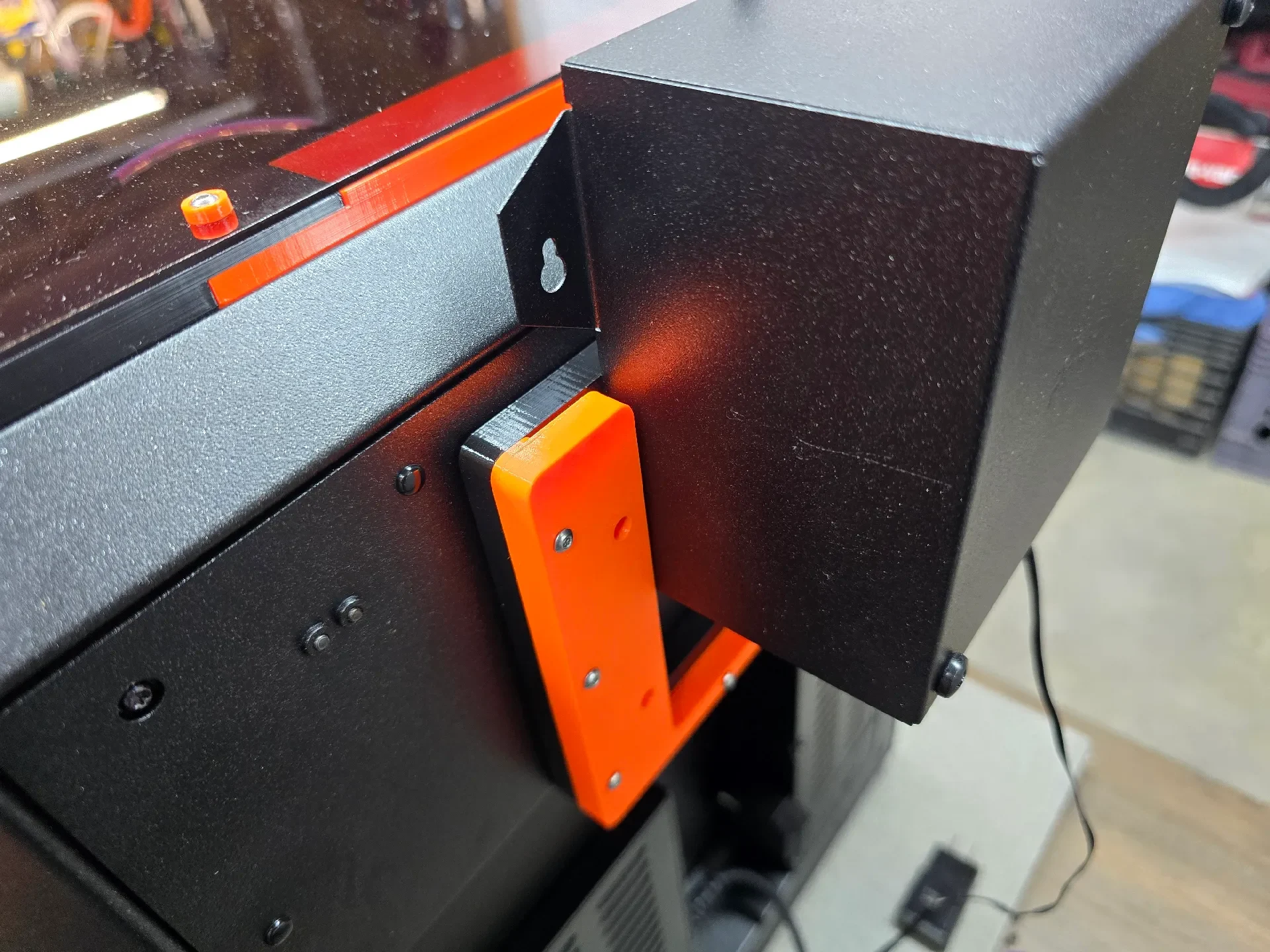

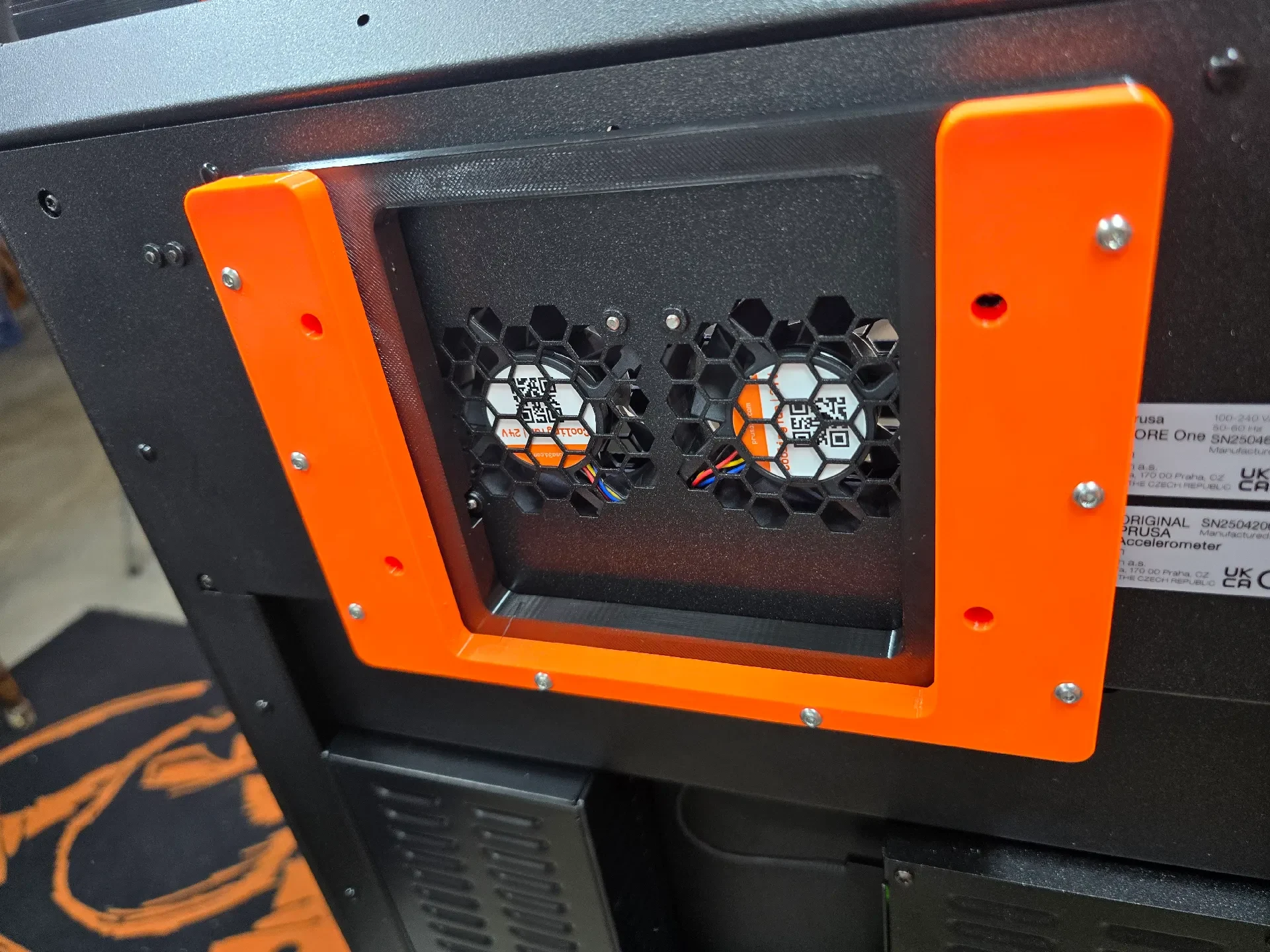

Подсоедините внутренний адаптер к принтеру.

Обратите внимание на вырезы на задней стороне адаптера. Они обеспечивают зазор для винтов вентилятора камеры, выступающих из задней части принтера.

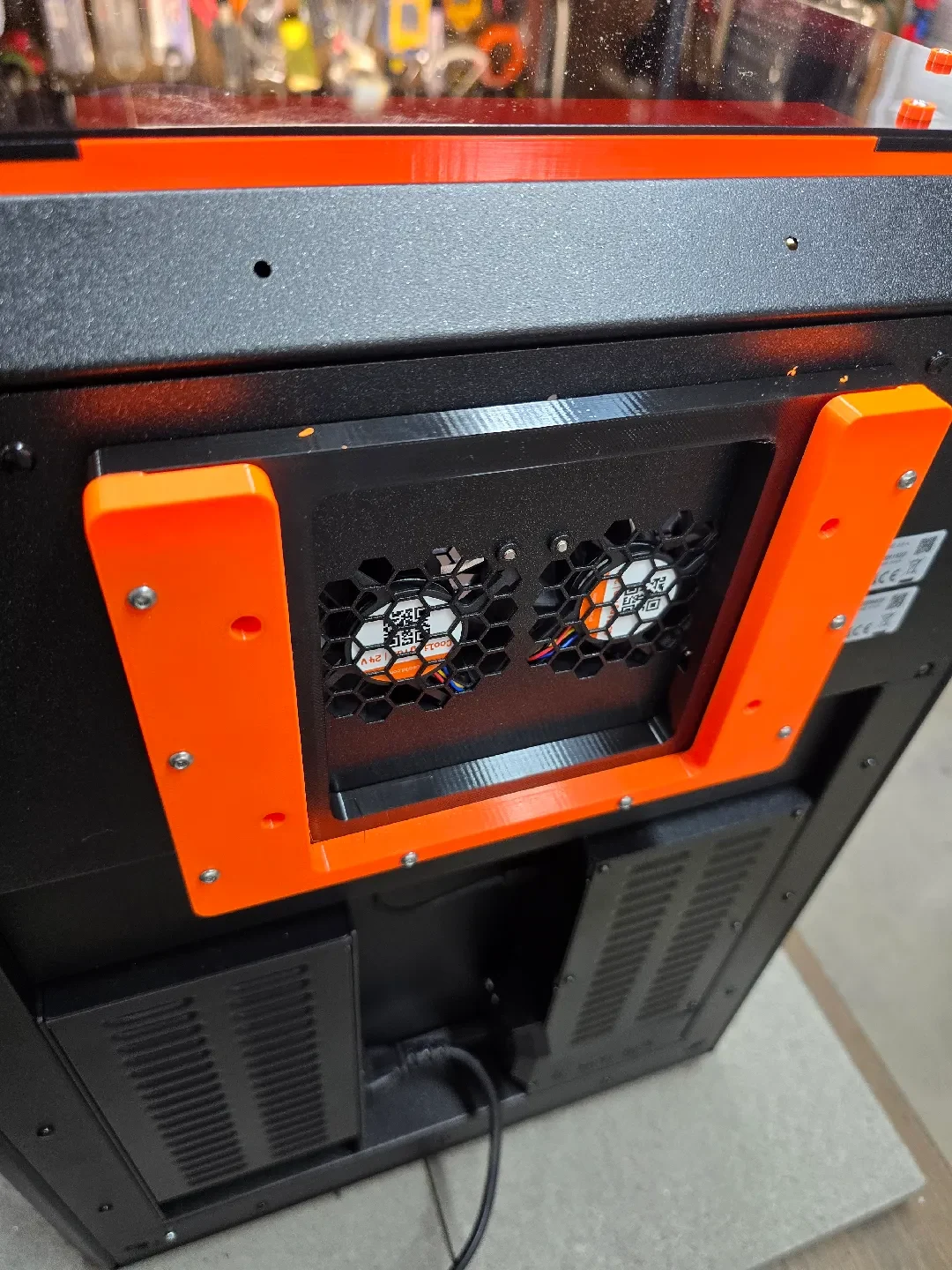

Установите внешний адаптер поверх внутреннего адаптера.

Обратите внимание на рельеф на одной стороне, который позволяет фильтрующему узлу скользить между двумя переходниками.

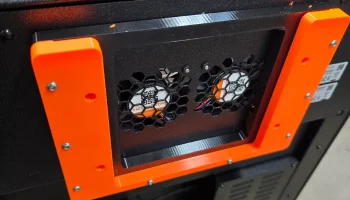

Вставьте блок фильтра в паз между внутренним и внешним адаптерами.

Вариант 2: Предварительная сборка перед монтажом

Сначала соберите вместе внутренний и внешний адаптеры.

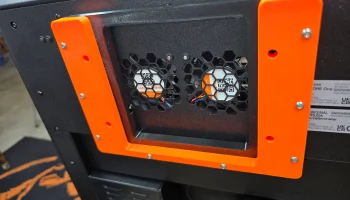

Прикрепите собранный адаптер к принтеру, используя сквозные отверстия во внешнем адаптере.

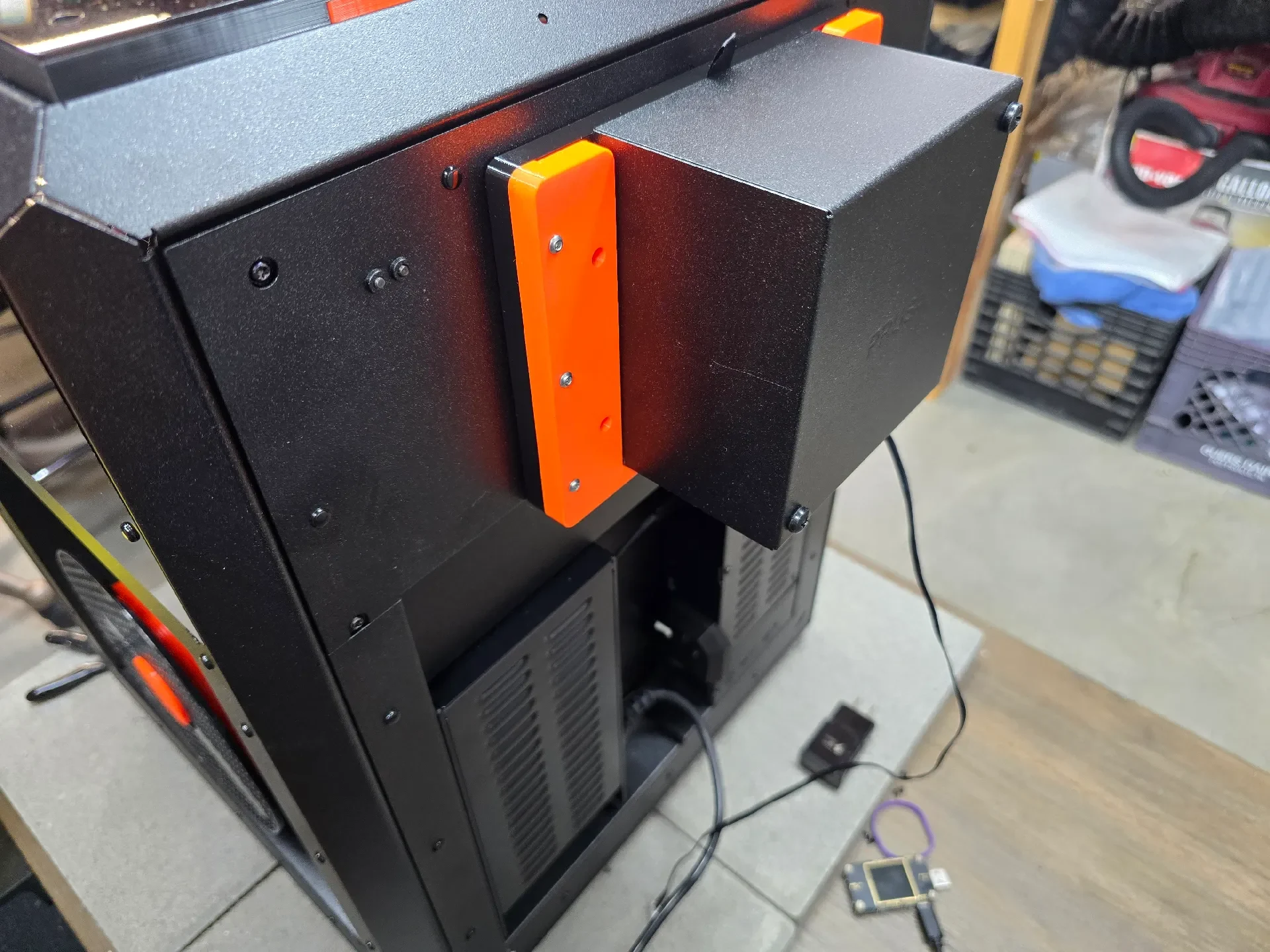

Установите блок фильтра на место.

==================================≈=====≠====================================

Обновления

03.08.25

Добавлен более тонкий вариант адаптера.

Удалено по 5 мм с каждой печатной детали, что уменьшило общую толщину сборки с 30 мм до 15 мм.

14.07.25

Монтажные отверстия сдвинуты на 3 мм вниз, чтобы поднять адаптер над отверстием для крышки проводов, что предотвращает помехи при снятии крышки для доступа к проводке.

К резервным адаптерам добавлен угол для улучшенной поддержки вкладок адаптера фильтра.

Добавлен одновинтовой USB-адаптер для пользователей, у которых на CORE One установлена ​​WiFi/GPIO Hackerboard.

04.07.25

Добавлены левый и правый резервные адаптеры в качестве дополнительных креплений для удержания фильтрационного узла, когда он не используется.

На передней поверхности внутреннего кронштейна добавлена ​​фаска, чтобы предотвратить трение узла фильтра при его выдвижении.

Утопите два нижних отверстия для винтов на внешнем адаптере, чтобы можно было использовать дополнительный резервный адаптер без трения о головки винтов.

02.07.25

Добавлена выемка в центре верхней части внутреннего адаптера, чтобы убрать заклепку в этом месте.

25.06.25

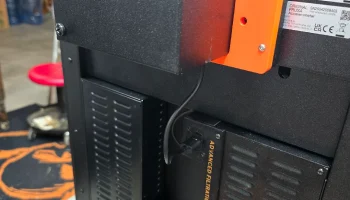

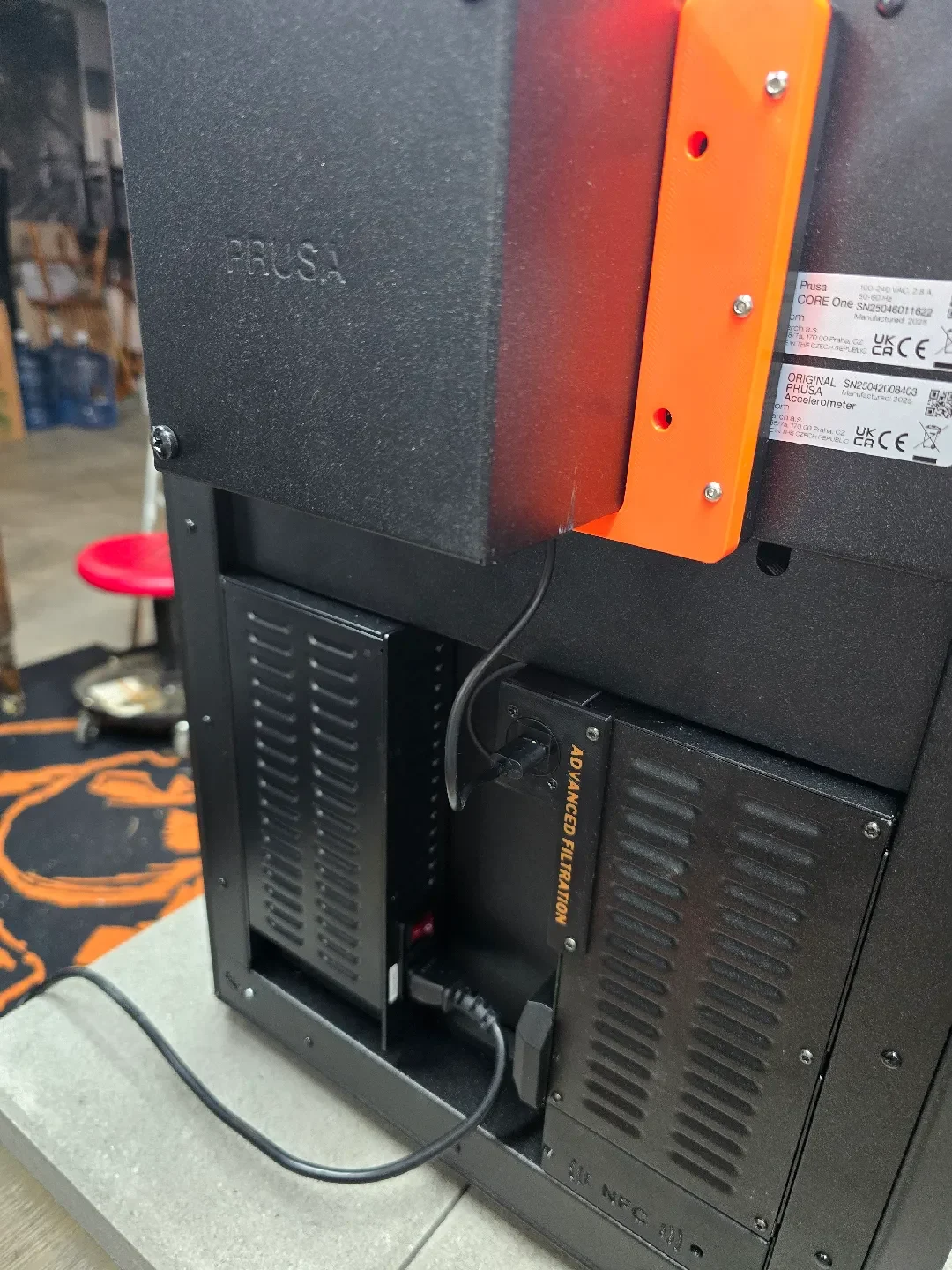

Добавлено USB-крепление, для которого используются два существующих крепежных винта платы Buddy на задней панели принтера.

Крепление предназначено для разъема USB Type-A, монтируемого на панели.

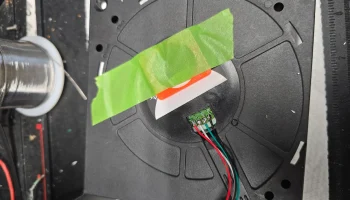

Я отрезал оригинальный кабель вентилятора и подключил его напрямую к USB-разъему, а затем подключил к Buddy bo.
