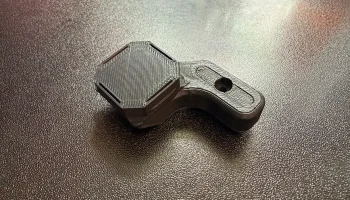

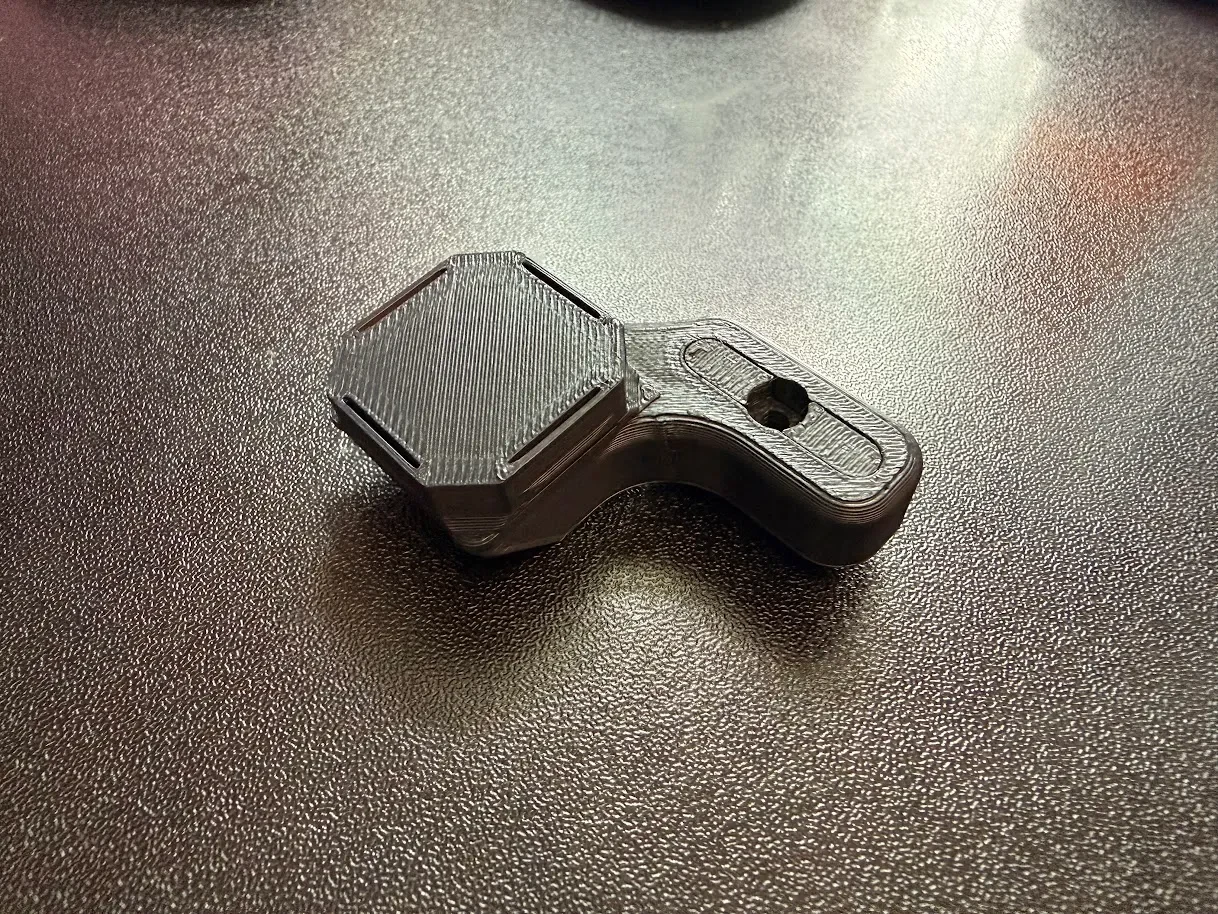

Адаптер слота катушки Creator 5 OpenGrid

Мне нужен был способ надежно прикрепить OpenGrid к боковой стороне Creator 5, чтобы я мог спланировать маршруты из ПТФЭ и добавить несколько держателей инструментов в модульную систему. Это удивительно сильно. Даже достаточно сильно, чтобы я мог аккуратно раскачивать машину вперед и назад от центра решетки.

Я включил как версию с фаской, так и версию без фаски. Ни в том, ни в другом нет никакого реального функционального преимущества; это зависит исключительно от ваших эстетических предпочтений.

Допуски очень жесткие, но при использовании профиля печати «Стандарт 0,20 мм @FF C5» все идеально подходит. Я увеличил заполнение гироида до 15%, хотя, честно говоря, это может быть излишним.

Советы по сборке:

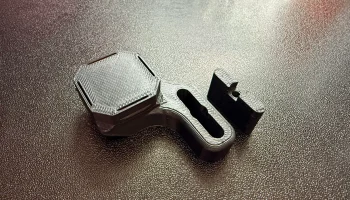

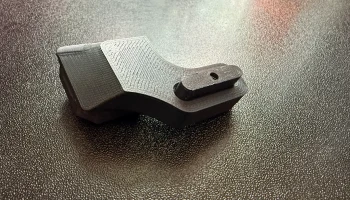

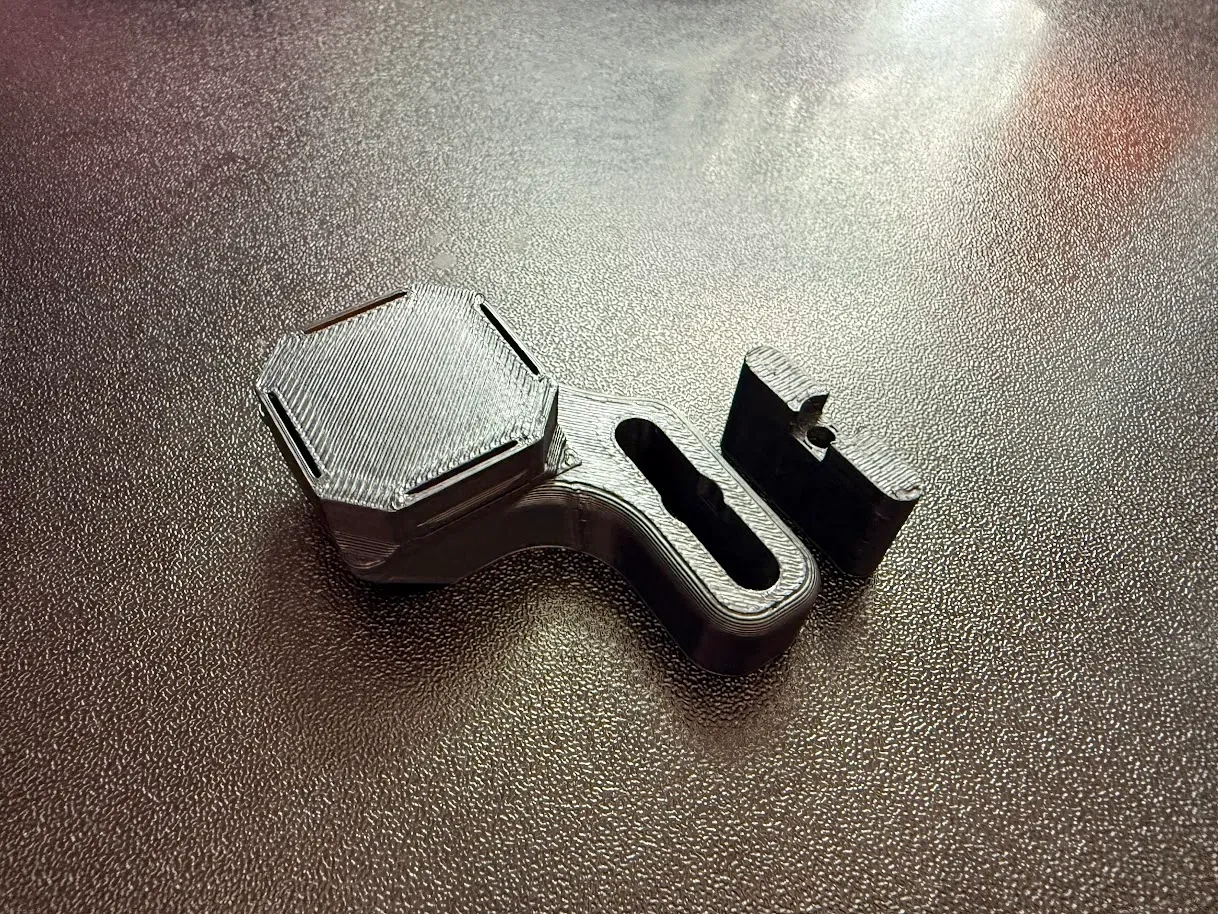

Установка: Вставьте небольшую прокладку на место вырезом для винта вверх, пока она не окажется заподлицо с верхней поверхностью. Возможно, потребуется немного усилий, но они должны встать на место. Для их крепления используйте винт, предназначенный для держателя катушки.

Сетка: распечатайте две сетки 6x7 и соедините их вместе.

Жесткость: для дополнительной устойчивости используйте прокладки и направляющие из ПТФЭ на машинной стороне решетки.

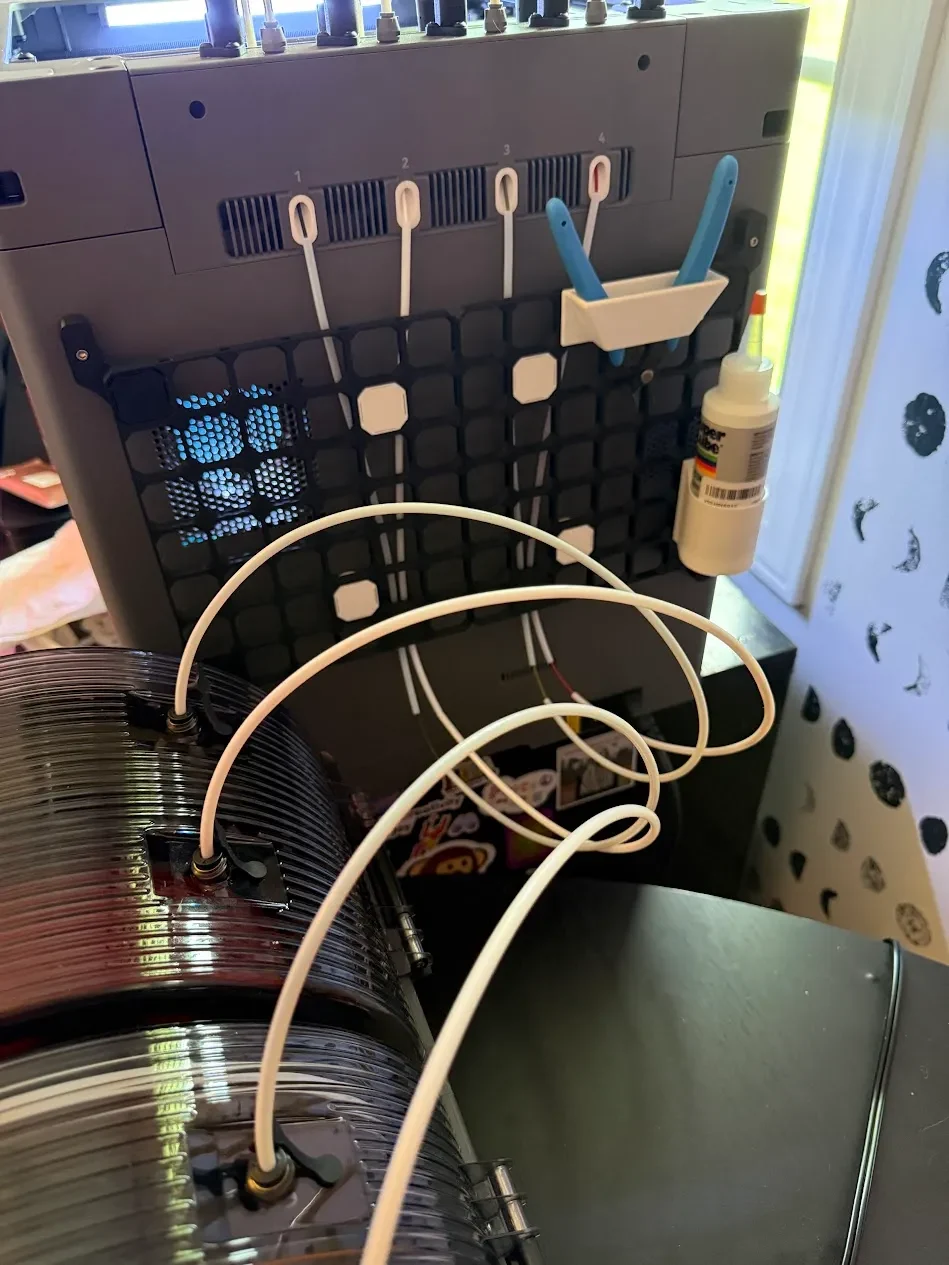

Направление из ПТФЭ: Если вы используете направляющие из ПТФЭ, я настоятельно рекомендую использовать разделенную трубку из ПТФЭ (как показано на фотографии), чтобы значительно упростить подачу нити.

Полезные ссылки: файлы OpenGrid для печати, инструмент Perplexing Labs Generator Tool.
