Волшебные шахматы Гарри Поттера с коробкой для хранения.....

Перепечатка из MakerWorld:

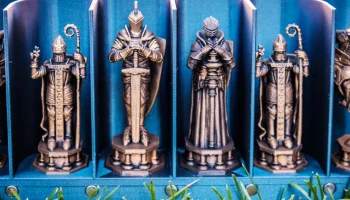

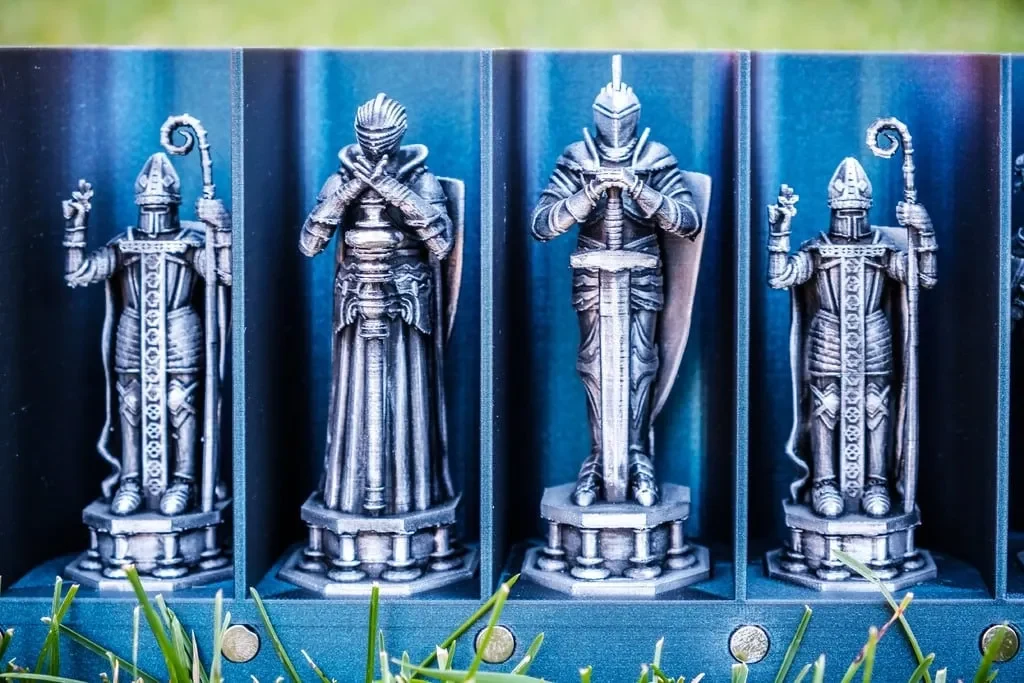

Для этого набора «Волшебные шахматы Гарри Поттера» я взял оригинальные шахматные фигуры и внес лишь незначительные изменения в сами фигуры:

Увеличена толщина рейки Queen для улучшения печати.

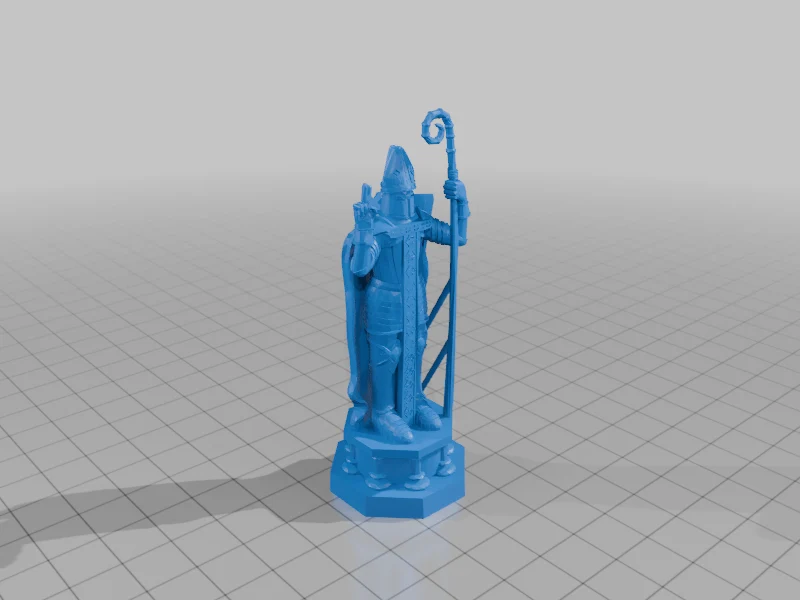

Увеличена толщина посоха Бишопа, чтобы он лучше печатал.
Изменена база моделей для установки магнита 6х3 мм.

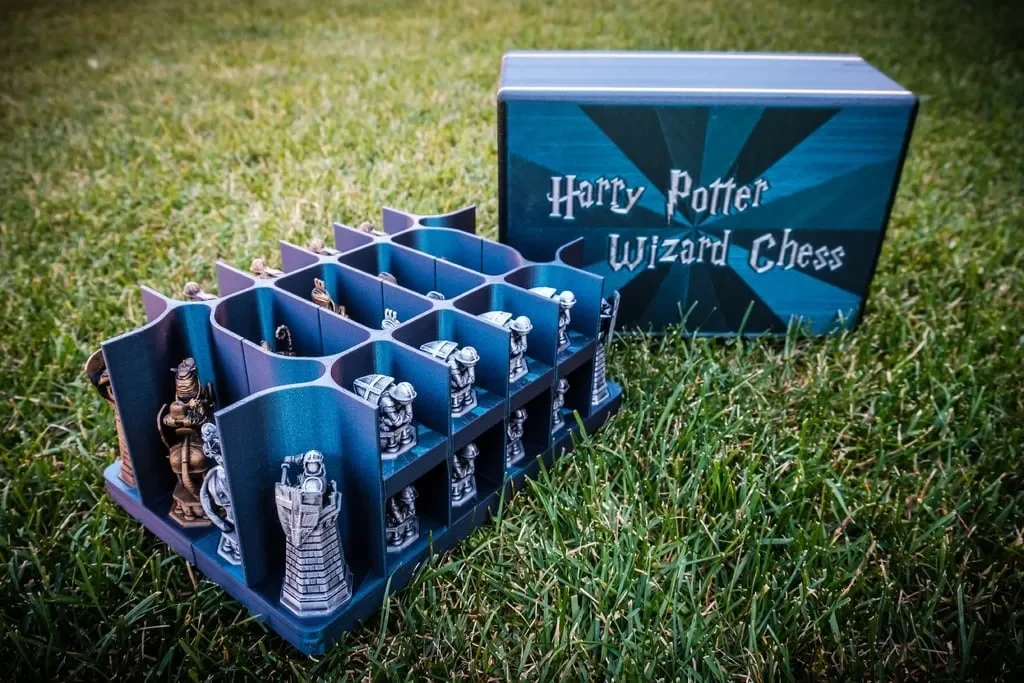

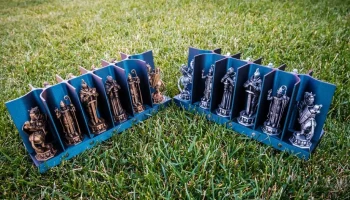

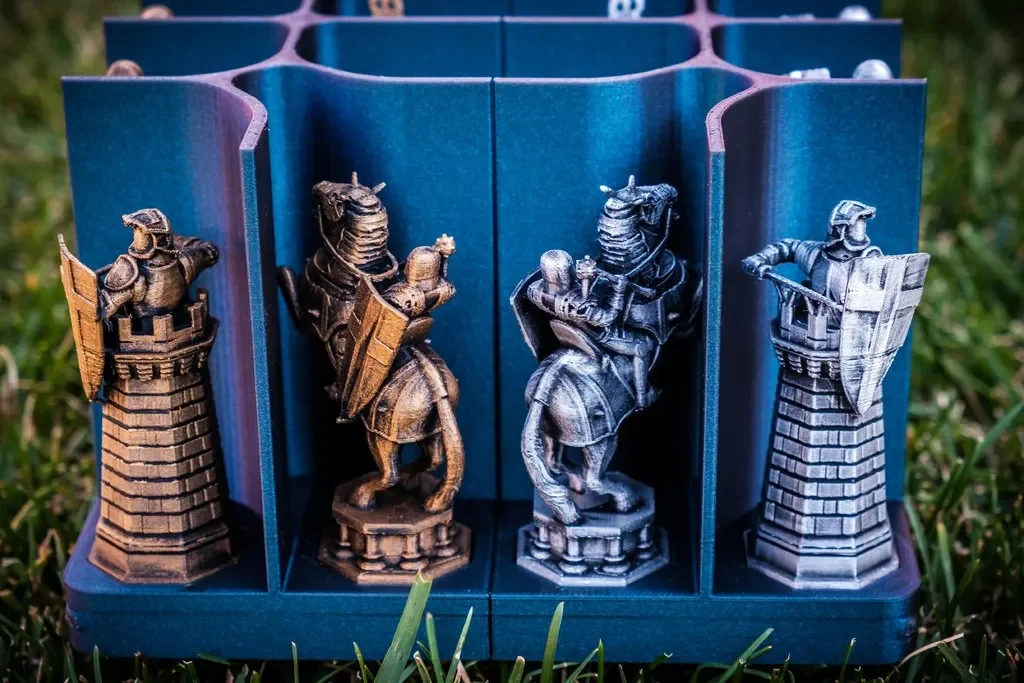

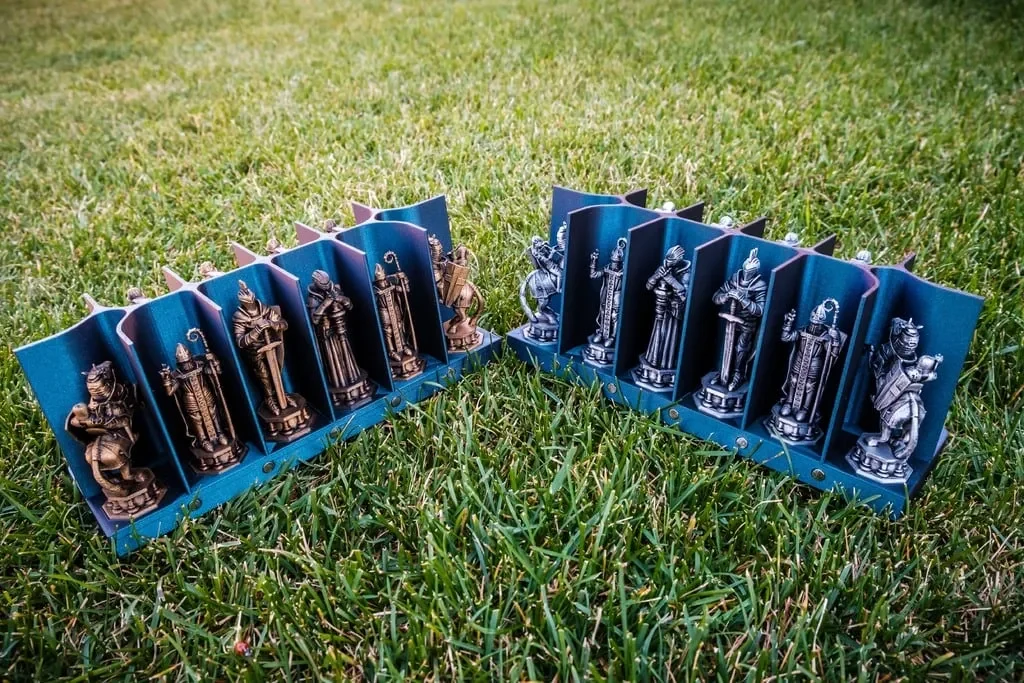

Затем я с нуля спроектировал коробку для хранения всех деталей. Ящик для хранения разделен пополам, по одному цвету на половину, и две половины соединяются между собой магнитами 6x3 мм.

В Bambu Studio я помещаю негативные части прямо под поверхность паза каждой детали, вставляя команду «Пауза» в правильный слой; пока принтер находится на паузе, вы можете вставить магниты 6x3 мм (они плотно прилегают, но они входят с небольшим усилием). Если вы будете осторожны с полярностью магнитов, встроенный магнит в коробке для хранения должен примерно совпадать с магнитами, которые вы поместите в нижнюю часть деталей (обратите внимание, сами детали не имеют встроенных магнитов, есть только прорези для их последующего приклеивания).

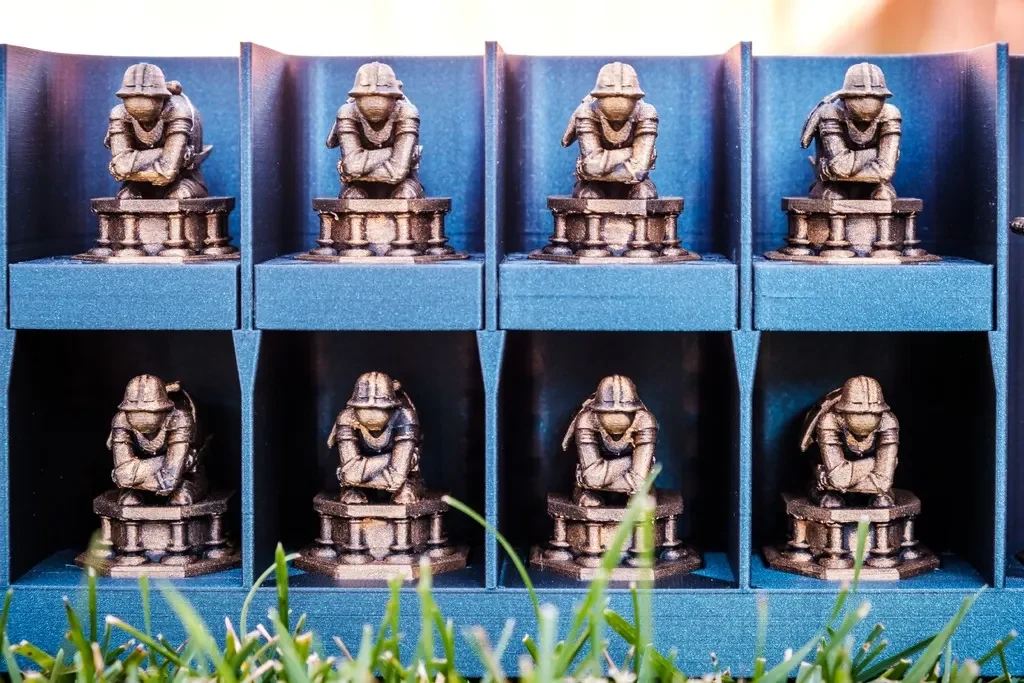

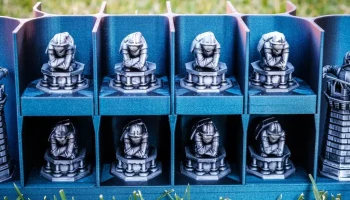

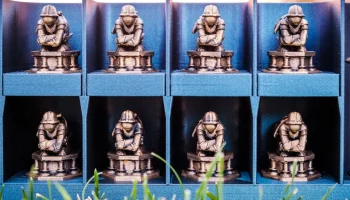

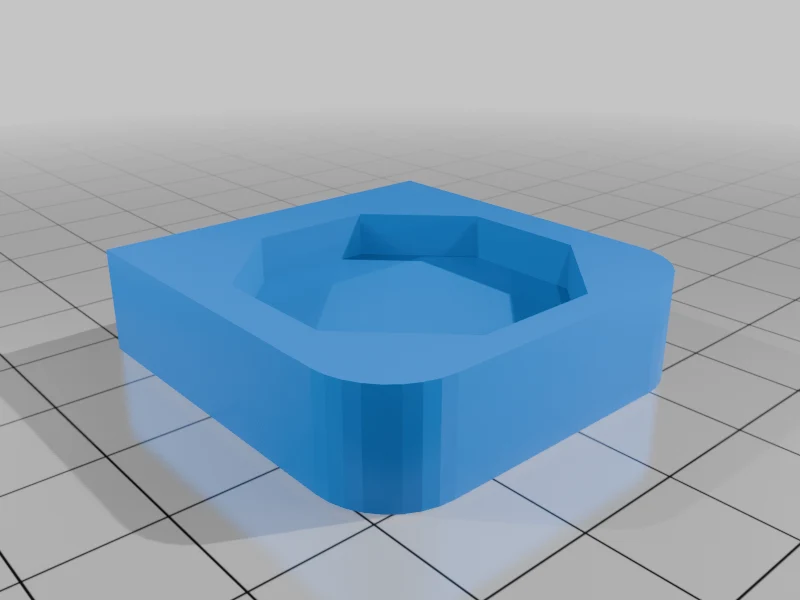

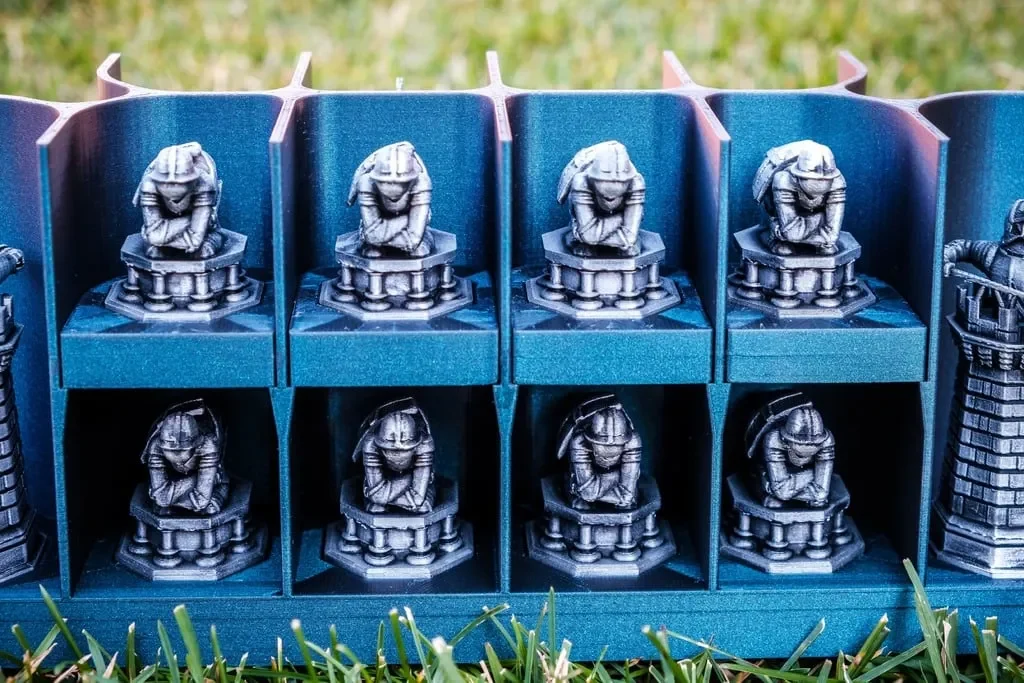

Пешки состоят из двух рядов по четыре, и чтобы убедиться, что нижняя часть второго ряда напечатана хорошо, я удалил эти «полки», и они печатаются отдельно. Их можно будет потом приклеить. Обратите внимание, их ширина не одинакова, поэтому каждой из полок соответствует определенный слот. В своем профиле печати я перемещаю одну из полок на отдельную пластину, чтобы вы могли проверить допуск гнезда для магнита.

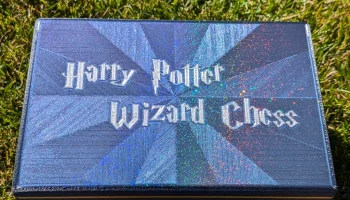

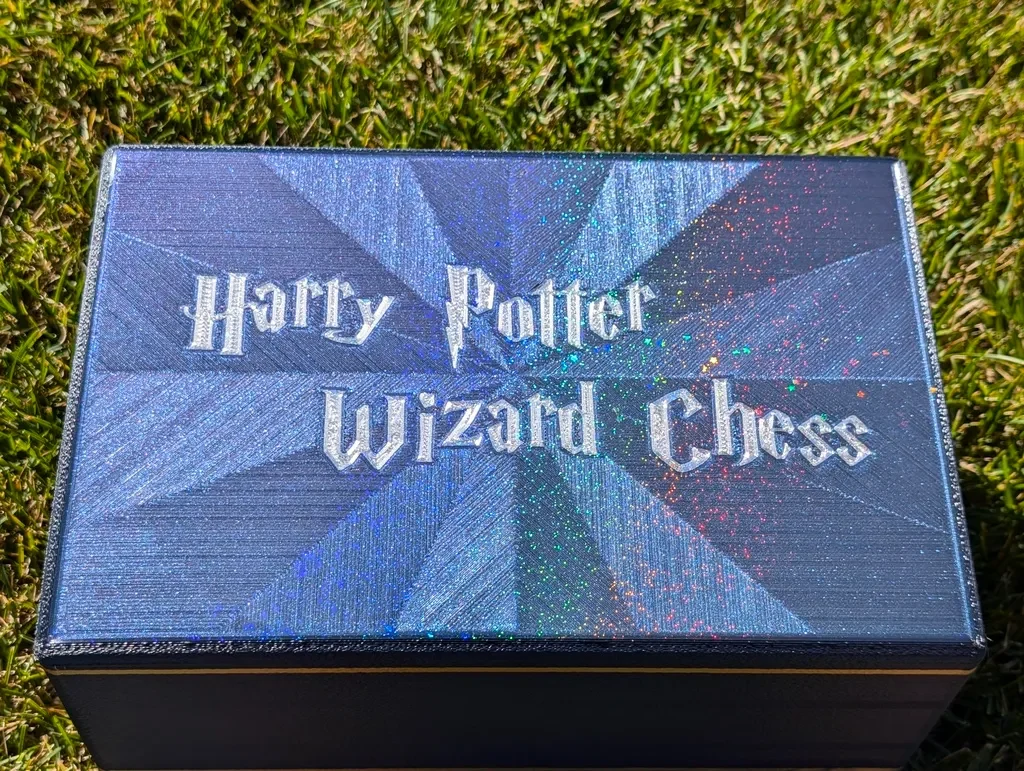

На крышке есть встроенный текст («Волшебные шахматы Гарри Поттера»), поэтому с помощью Bambu AMS вы можете использовать инструмент заливки и раскрасить буквы в другой цвет. Примечание: когда �� печатал крышку, я для большего эффекта использовал одну из этих гладких голографических пластин. Тем не менее, я почувствовал небольшой подъем в четырех углах. Крышка по-прежнему печатается хорошо, но об этом следует помнить.

Я использовал Octogram Spiral для рисунков верхней и нижней поверхности. Я рекомендую избегать заполнения гироидной области; При печати коробок для хранения я установил с��ишком низкое заполнение, и некоторые мосты не совсем работали. Установите заполнение достаточно высоко, и у вас не возникнет этой проблемы.

Я напечатал шахматные фигуры на высоте слоя 0,12 мм, а крышку/коробки — на высоте 0,2 мм.

Из-за размера он не поместится на A1 mini, так как крышка и ящик для хранения едва помещаются на рабочей пластине P1S 256x256.

У меня все еще были проблемы с нижней частью щитов слонов, поэтому вам ��ридется поиграть с опорами, поскольку это все еще сложный набор объектов для печати.

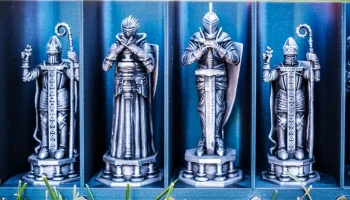

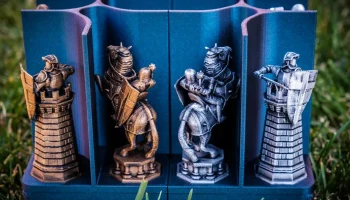

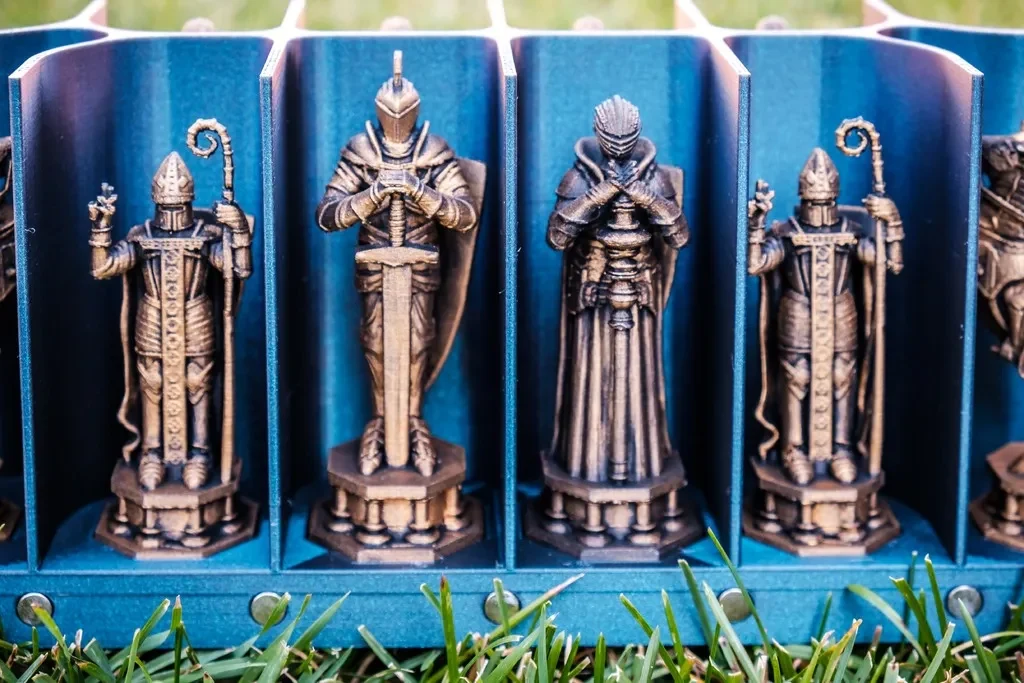

Я использовал Silver и Gold Leaf Rub 'N Buff для двух цветов деталей; Я распечатал оба набора черным цветом, а затем разграничил их с помощью Rub N' Buff. Для ящика для хранения я использовал ERYONE Glitter PLA цвета Burnt Titanium Blue (https://a.co/d/eRxD07E). Крышку я использовал только для надписей: шелково-серебряную, шелковую черную для тел��, золотисто-шелковую для акцентных полос и те же блестки Eryone для нижнего слоя, окружающего текст.

Обратите внимание: шахматные фигуры созданы не мной, а коробка/крышка. Я переделал эту модель: https://makerworld.com/en/models/425953?designId=425953#profileId-358975

Категория: Шахматы
