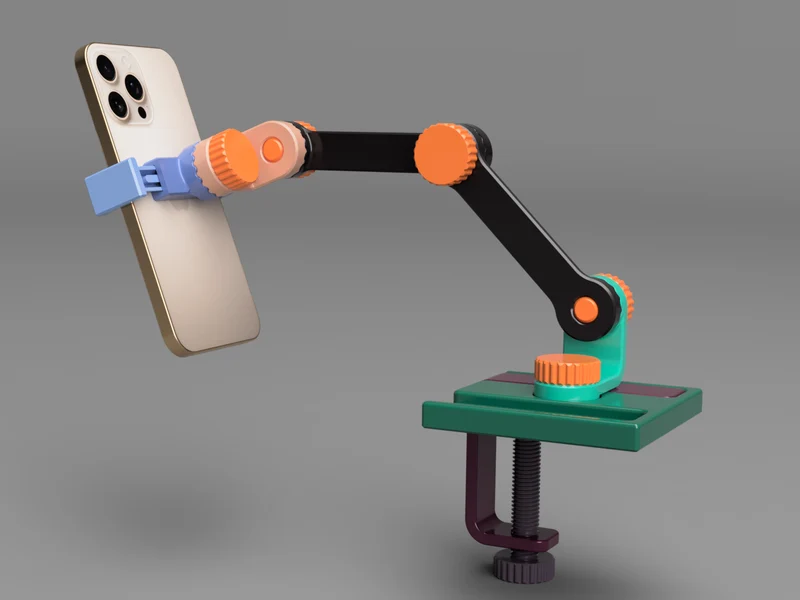

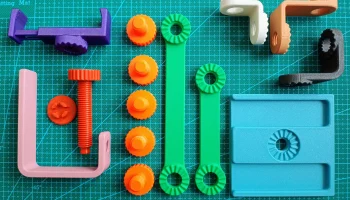

Многофункциональный кронштейн (держатель телефона)..........

17.08.2025 В Базовую комплектацию добавлен более прочный зажим.

28.02.2025 новые детали ⬇

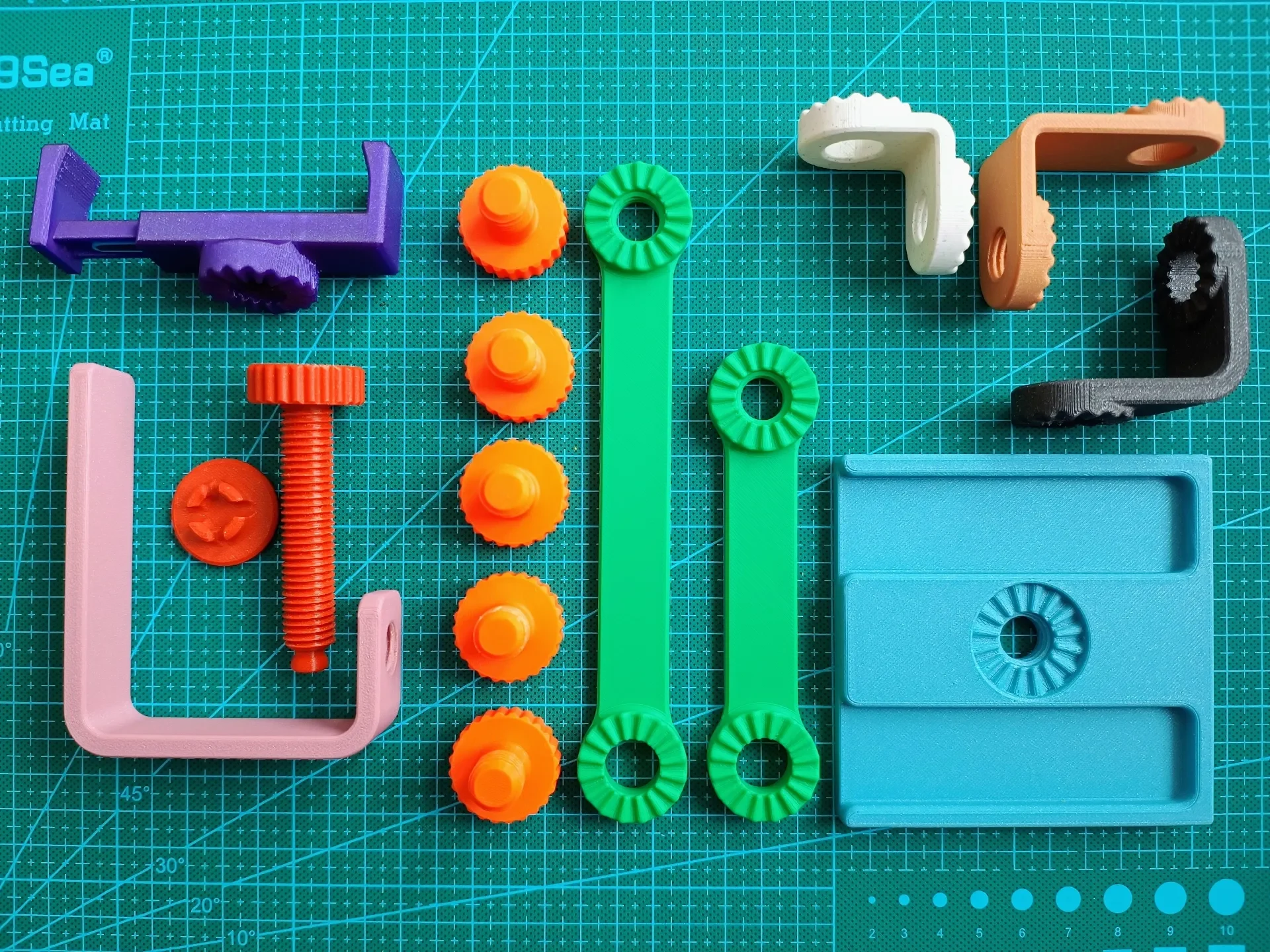

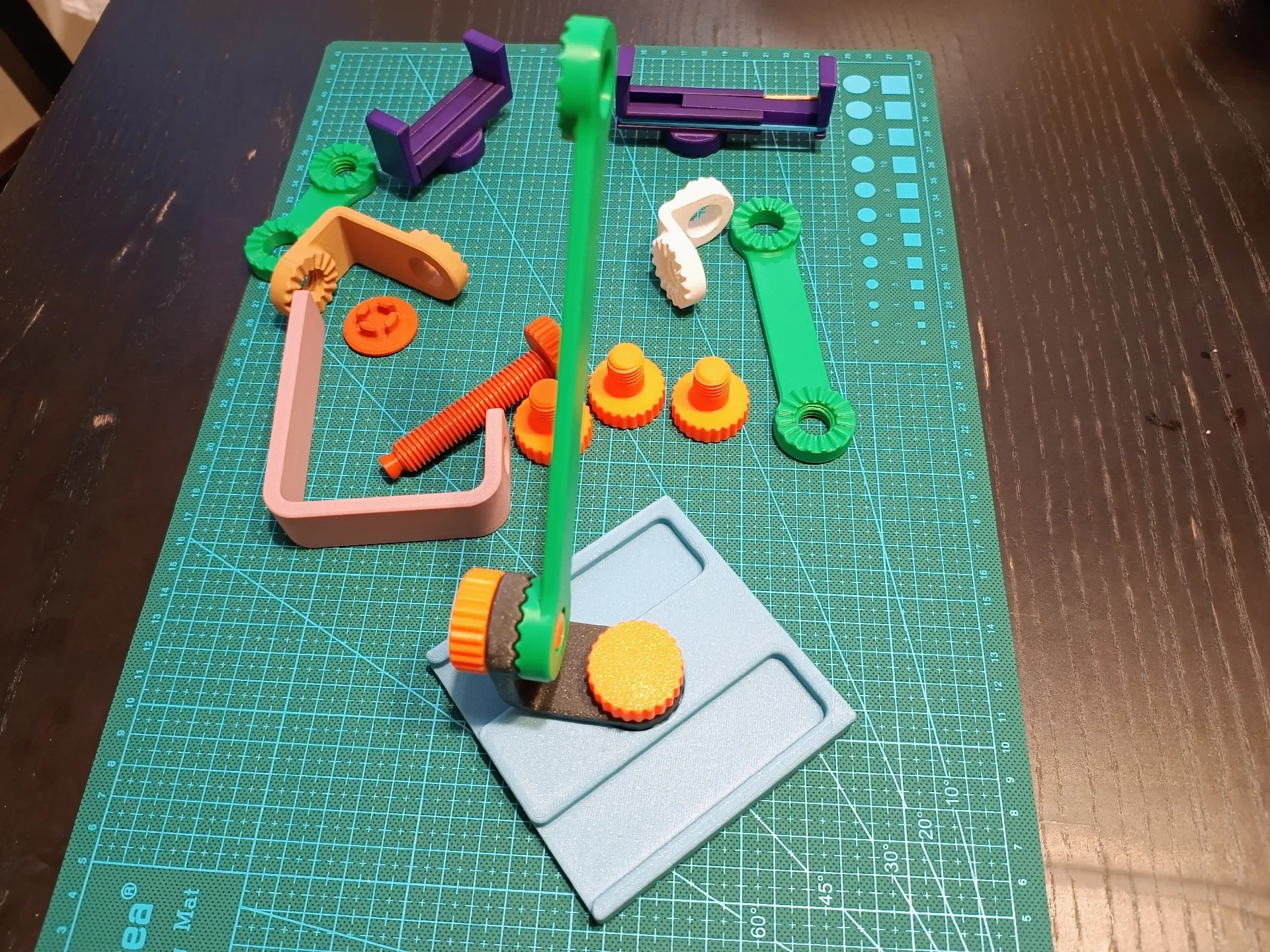

Все детали можно поворачивать на 22,5°.

Рука

Рукоятки доступны в 5 длинах: 50, 75, 100, 150 и 200 мм. Каждый рычаг имеет соединение с отверстием с одной стороны и резьбовое соединение с другой. Резьбу и винты необходимо ослабить.

Винты

Напечатайте винты с 3 периметрами для прочности. Необходимо несколько раз провернуть нити, чтобы они вращались плавно.

Углы

Используйте левый или правый угол, чтобы закончить дужку и прикрепить держатель для мобильного телефона.

Распечатайте на стороне с опорами в отверстиях.

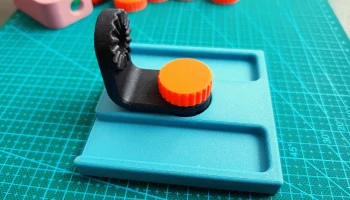

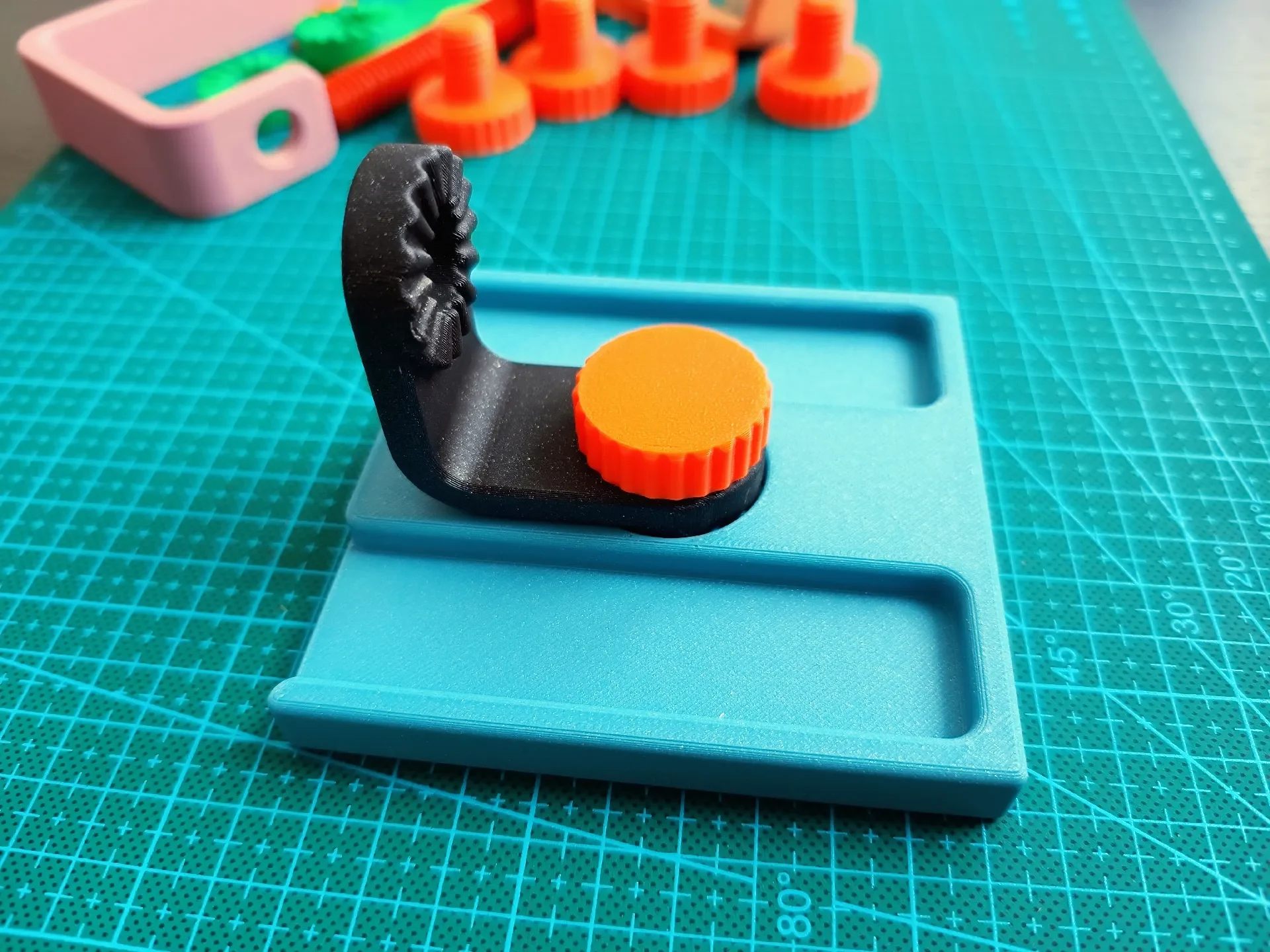

База

Основание состоит из трех частей: основания, угла опорного кронштейна и винта.

Угловой отпечаток опорного рычага на стороне с опорами в отверстиях.

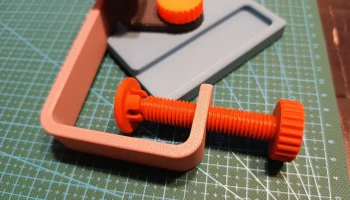

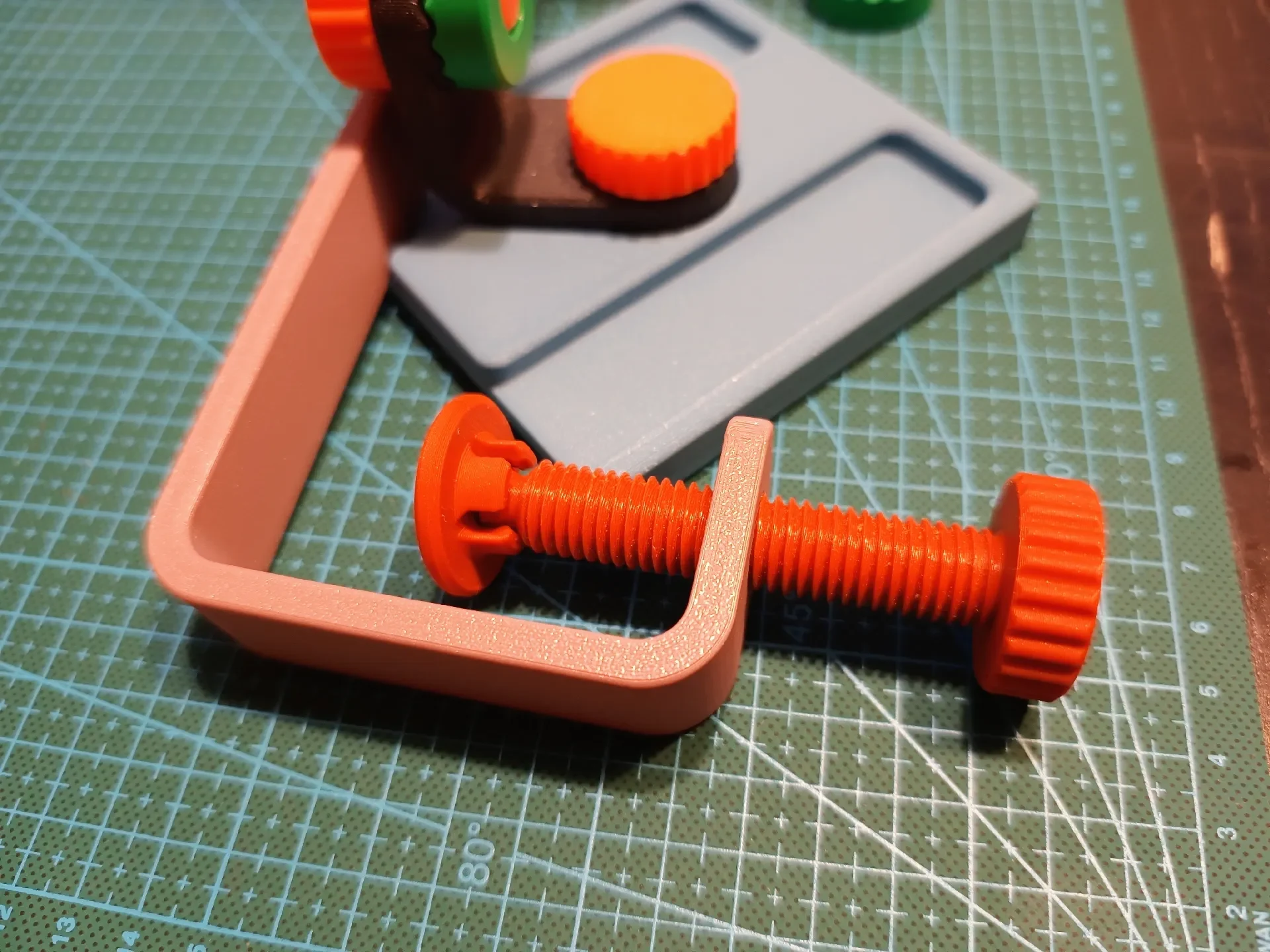

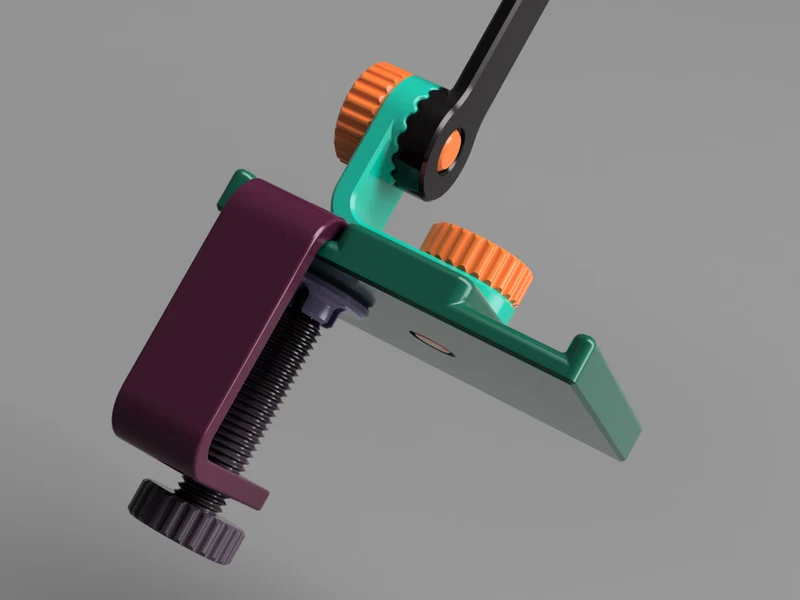

Зажим

Основание можно закрепить зажимом. Зажим состоит из трех частей: зажим, винт зажима и контакт зажима.

Максимальная монтажная толщина составляет 50 мм.

Болт на зажиме имеет размер М14, а внутренняя резьба имеет допуск -0,1 мм.

Печать с 3 периметрами. Print the internal thread with supports.

Винт необходимо полностью провернуть несколько раз, чтобы он вращался плавно.

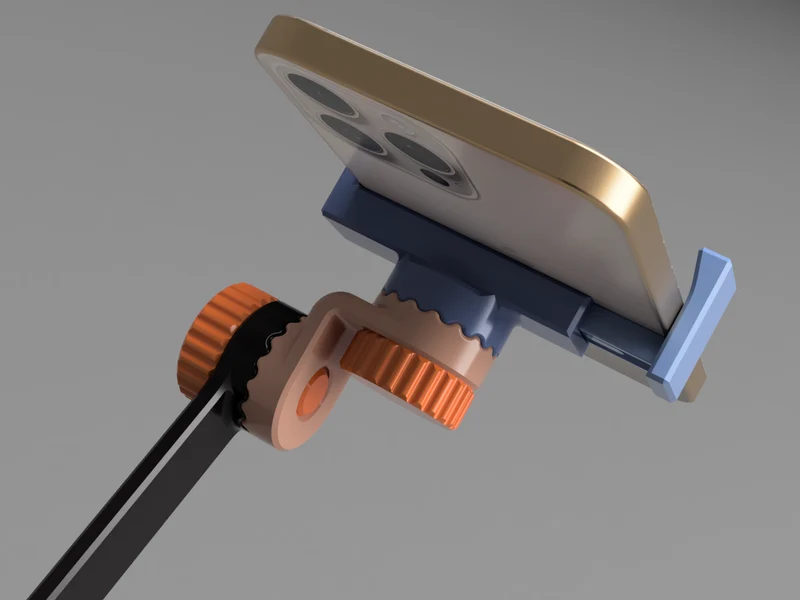

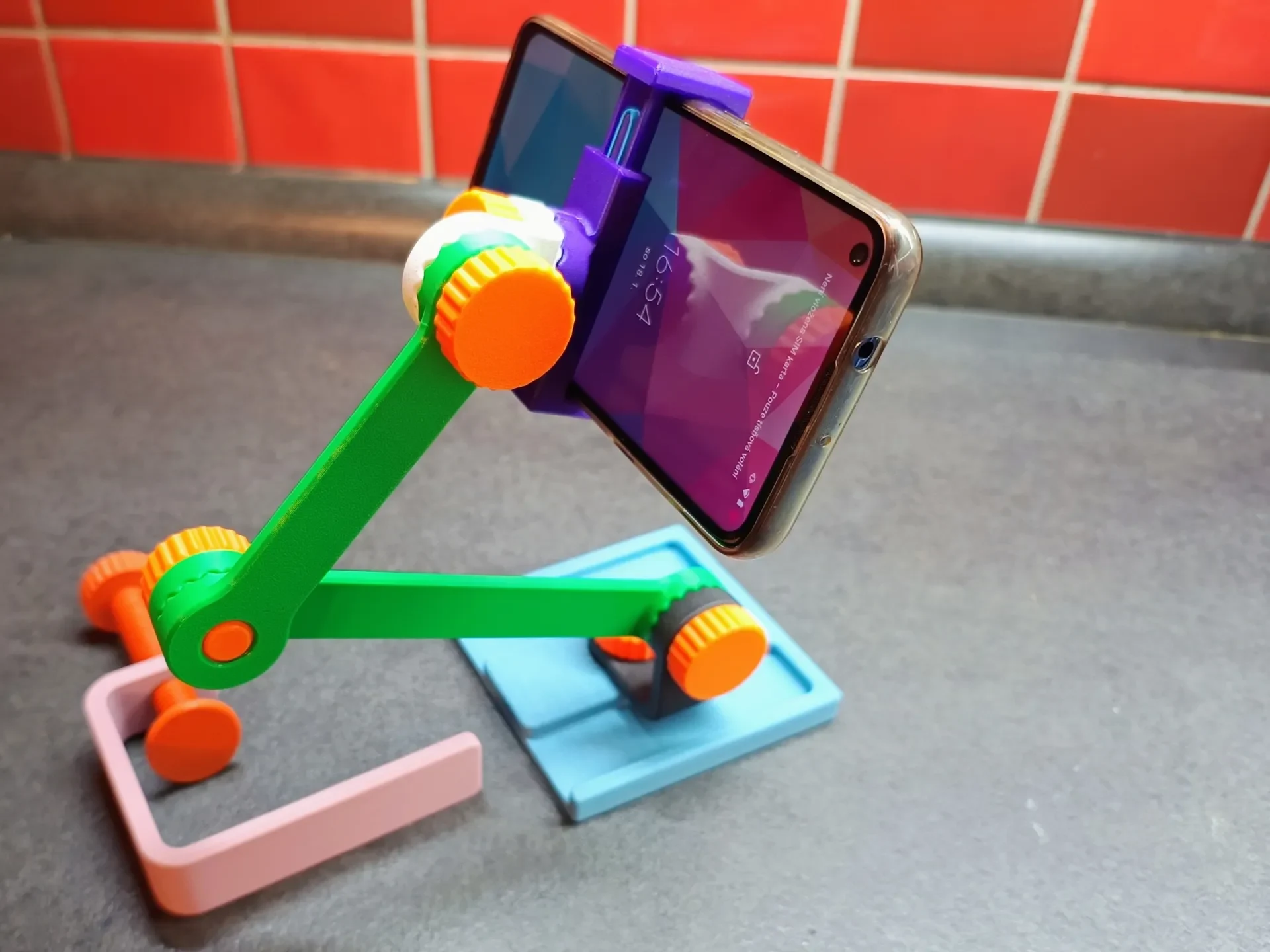

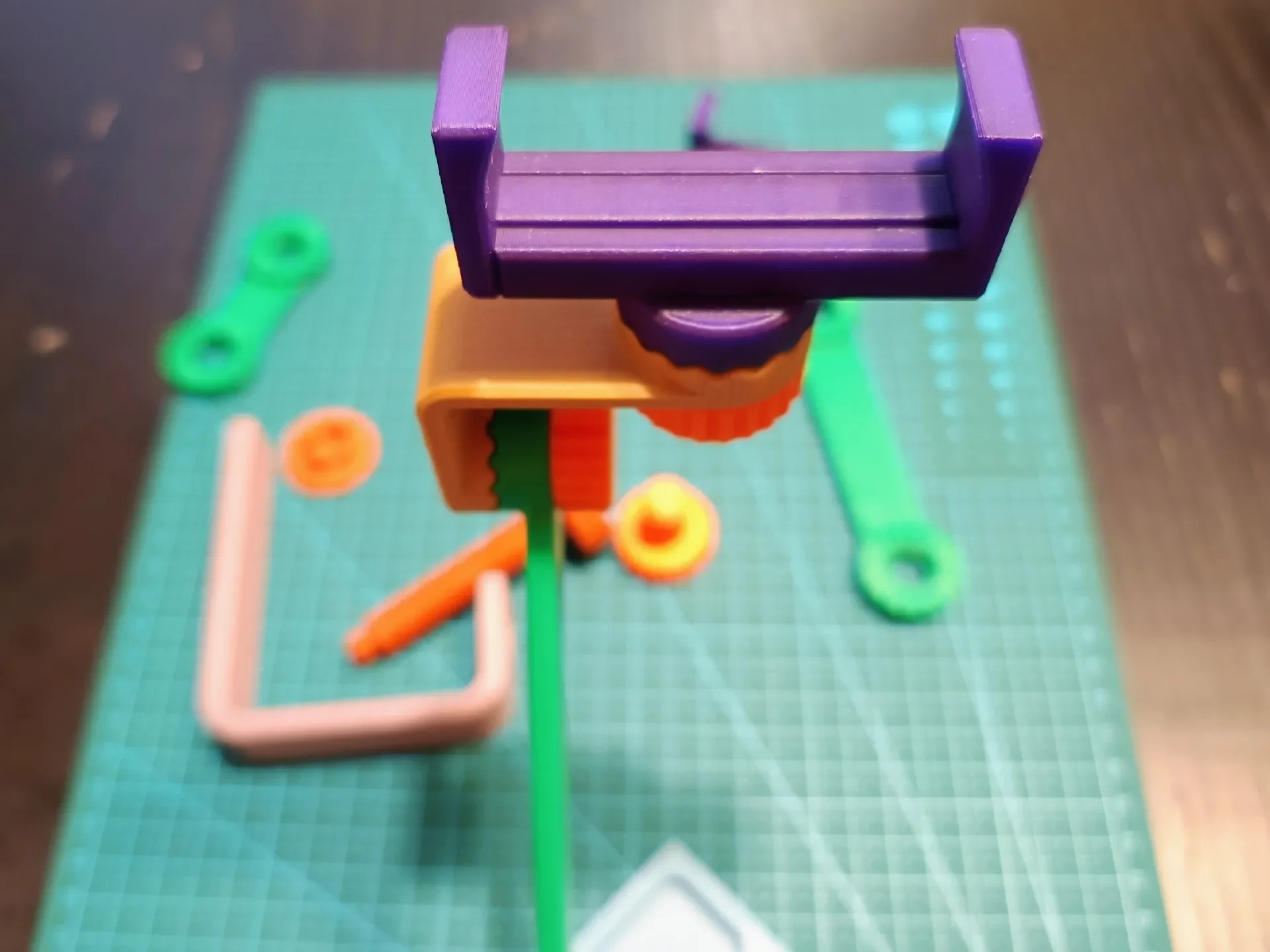

Держатель телефона

Две версии, минимальная ширина телефона 65 мм, максимальная ок. 100 мм.

V1 — резиновая лента проходит вокруг держателя — более простая установка
V2 — резинка проложена внутрь — сложнее установить, держатель может не иметь достаточного сцепления

Детали: держатель телефона v1, часть 1, держатель телефона v1, часть 2, держатель телефона v2, часть 1, держатель телефона v2, часть 2.

Печать в портретной ориентации с подставками.

Юнихолдер

Дополнительная деталь, к которой можно различными способами прикреплять другие предметы.

Другие варианты

С помощью моделей «Соединение» и «Соединение с резьбой» вы можете создавать дополнительные детали для завершения и улучшения руки.

добавлены файлы в пошаговом формате.

усиление руки (+ файлы STEP) — Multifunctional Arm (держатель телефона) — усиление руки

Зажим с соединением (многофункциональный кронштейн) — позволяет отказаться от основания и прикрепить рычаг непосредственно к зажиму.

Новый более прочный зажим разных размеров и новой длины винтов — Clamp 2.
