Переходник для воздушного шланга 150 мм............

Это модульный переходник для воздушного шланга диаметром 150 мм, который просто прикручивается к обычным гибким спиральным шлангам диаметром 150 мм.
Эти шланги обычно используются в портативных кондиционерах.

Детали сделаны с нуля, но я использовал резьбу основного адаптера, разработанную Вейном.
Так что респект ему.

В этом дизайне есть несколько вариантов его настройки:

-Длина с дополнительными удлинителями
-Тип концевой детали/вентиляционного отверстия, если вы решите их использовать.
-К концевой части/вентиляционному элементу можно добавить сетку от комаров/насекомых.

— «Main_Adapter» представляет собой одну большую деталь, которая прикручивается к концу воздушного шланга и заканчивается узкой прорезью.
Затем к Main_Adapter вы можете добавить концевую деталь/отверстие, удлинитель или ��х комбинацию.

-Удлинители бывают трех разных длин:
8, 12 и 15 см.
Если прилегание ослабнет, прикрепите его к основному адаптеру с помощью небольшого количества клея.

— Концевая часть/вентиляционное отверстие бывает трех разных типов:
— «Открытый конец», не имеющий жалюзи, но позволяющий закрепить сетку от комаров/насекомых до конца.
— «HorizontalVent» с одной длинной горизонтальной решеткой.
— «VerticalVent» с пятью вертикальными жалюзи.
Эта деталь свободно прилегает к концу основного адаптера/удлинителей, чтобы обеспечить достаточный зазор для закрепления внутри сетки от комаров/насекомых.

Печать:

Ничто не требует поддержек для печати, и я без проблем распечатал свои детали из PETG.

Я использовал 5 периметров (чтобы получить сплошные тонкие стены) и 10% заполнение гироида.

Пост-печать:

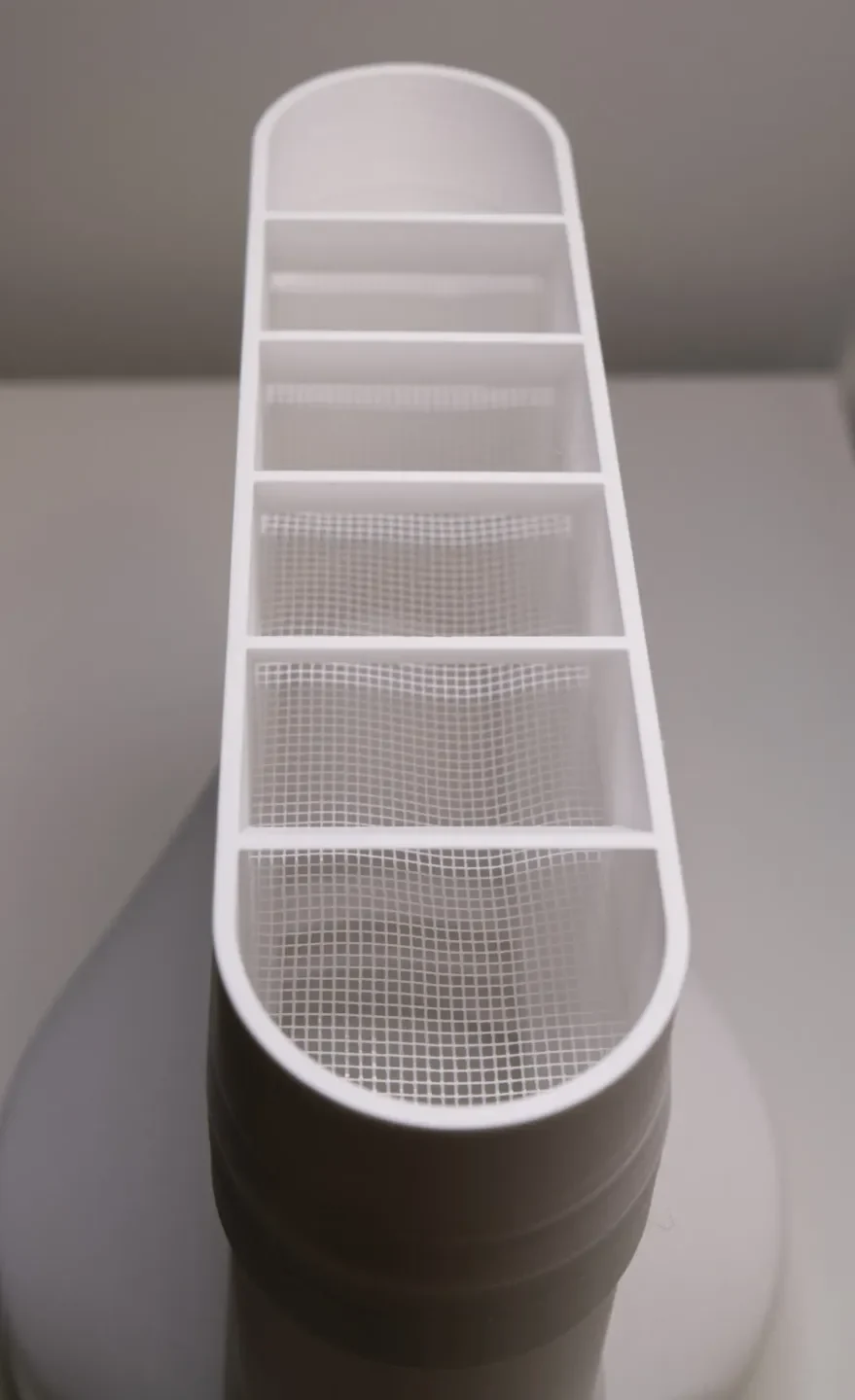

Я просто использовал дешевую сетку от комаров и насекомых, которая обычно используется на окнах с липучками.
Просто вырежьте из сетки прямоугольник размером примерно 22x8 см, немного подрежьте углы, и он должен хорошо сидеть, не слишком выпирая снизу.
Когда размер и отделка кажутся вам достаточно подходящими, просто нанесите немного клея вокруг полей и прижмите концевую часть/вентиль на место.
Если из-под краев торчат пучки сетки, просто срежьте их скальпелем или острым ножом.

Общая информация:

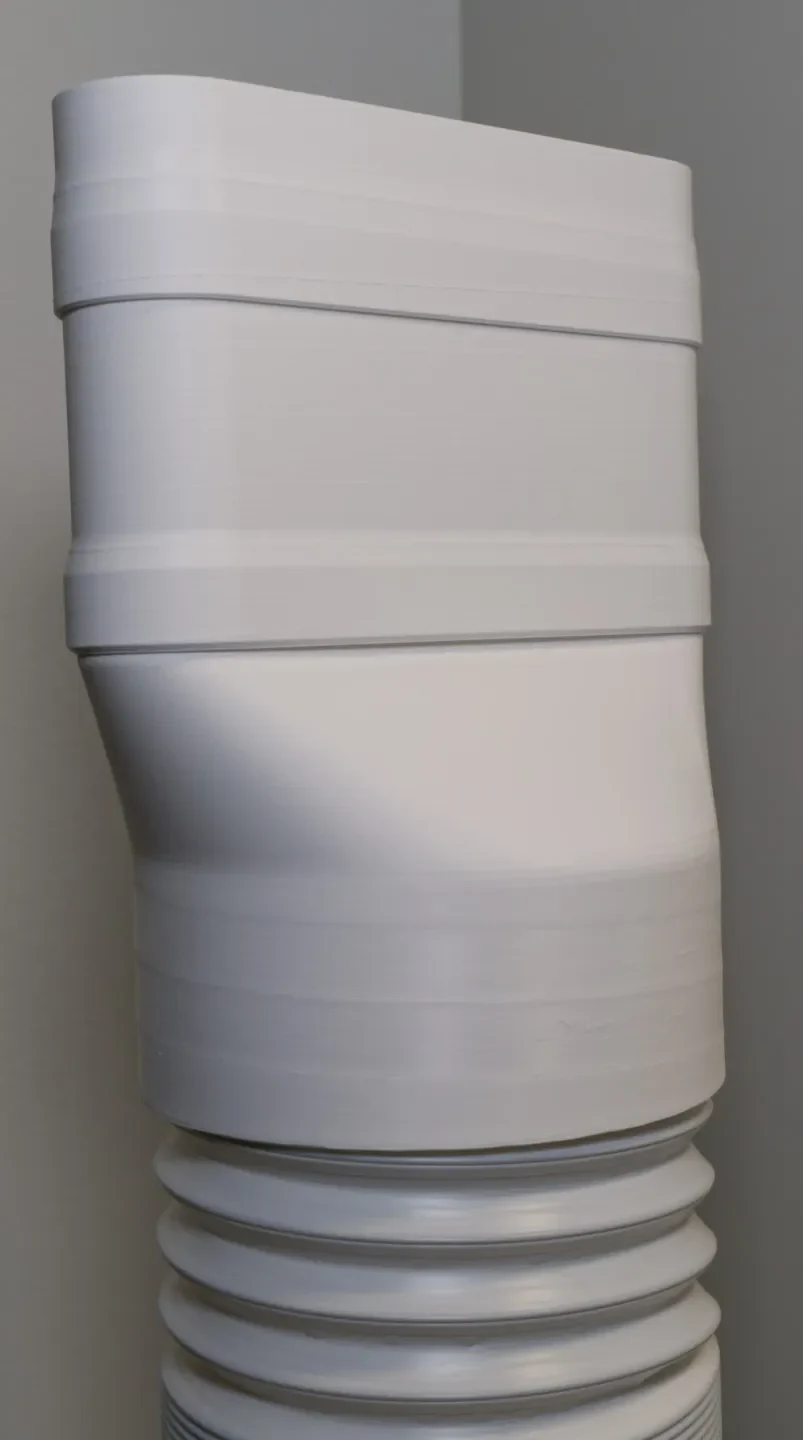

На фотографиях представлены следующие детали:
-Основной адаптер
-8см удлинение
-Вертикальное вентиляционное отверстие.
