Портативный кондиционер с быстрым подключением.........
У меня возникла проблема с тем, что выхлопной шланг нашего портативного кондиционера выскочил из оконной крышки. Итак, я разработал быстрое соединение для решения этой проблемы. Он подходит для большинства портативных кондиционеров с диаметром шланга около 144 мм.

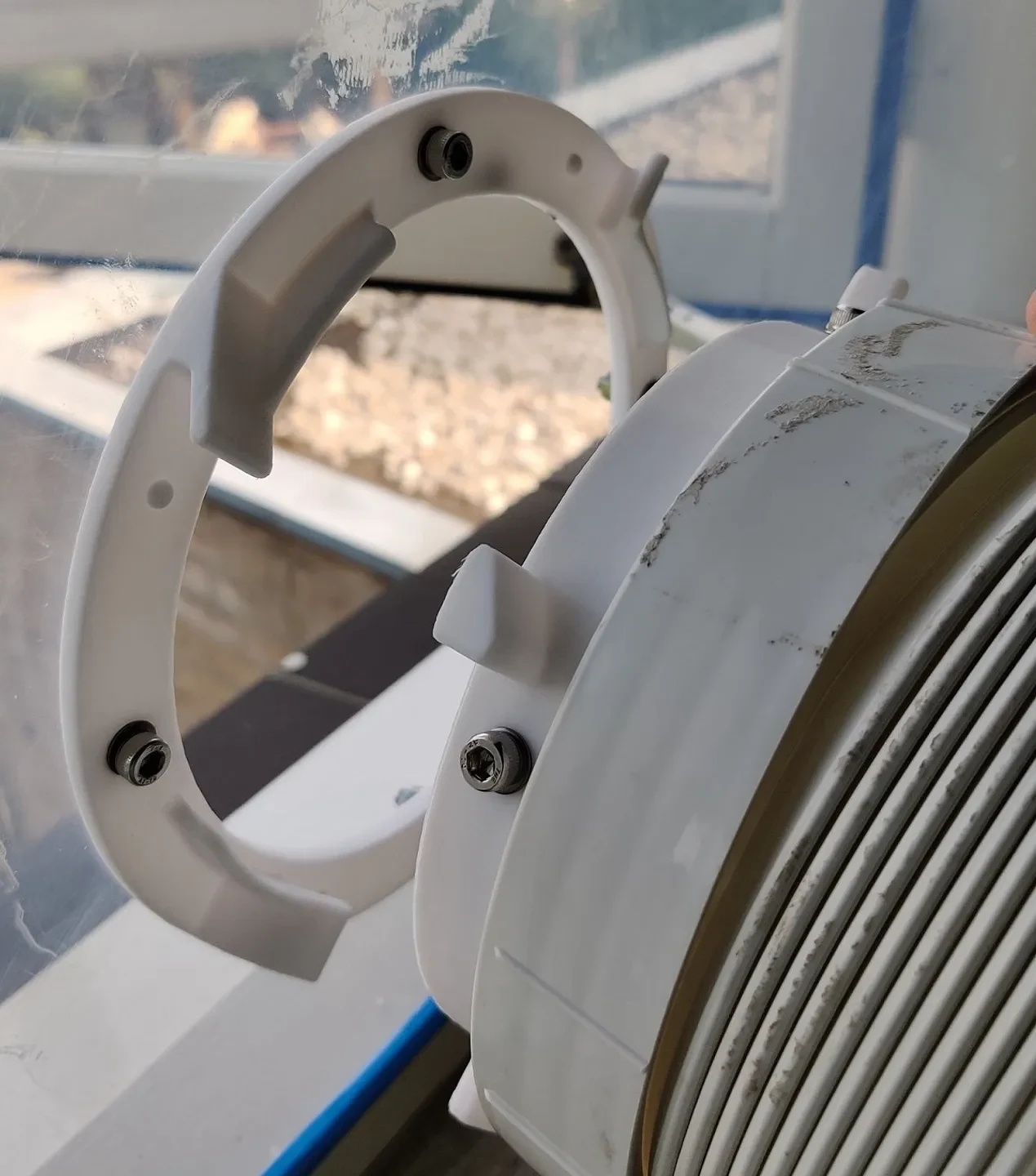

-Есть кронштейн (зажим со стороны окна), который крепится к оконной крышке с помощью винтов M5 или аналогичных винтов.

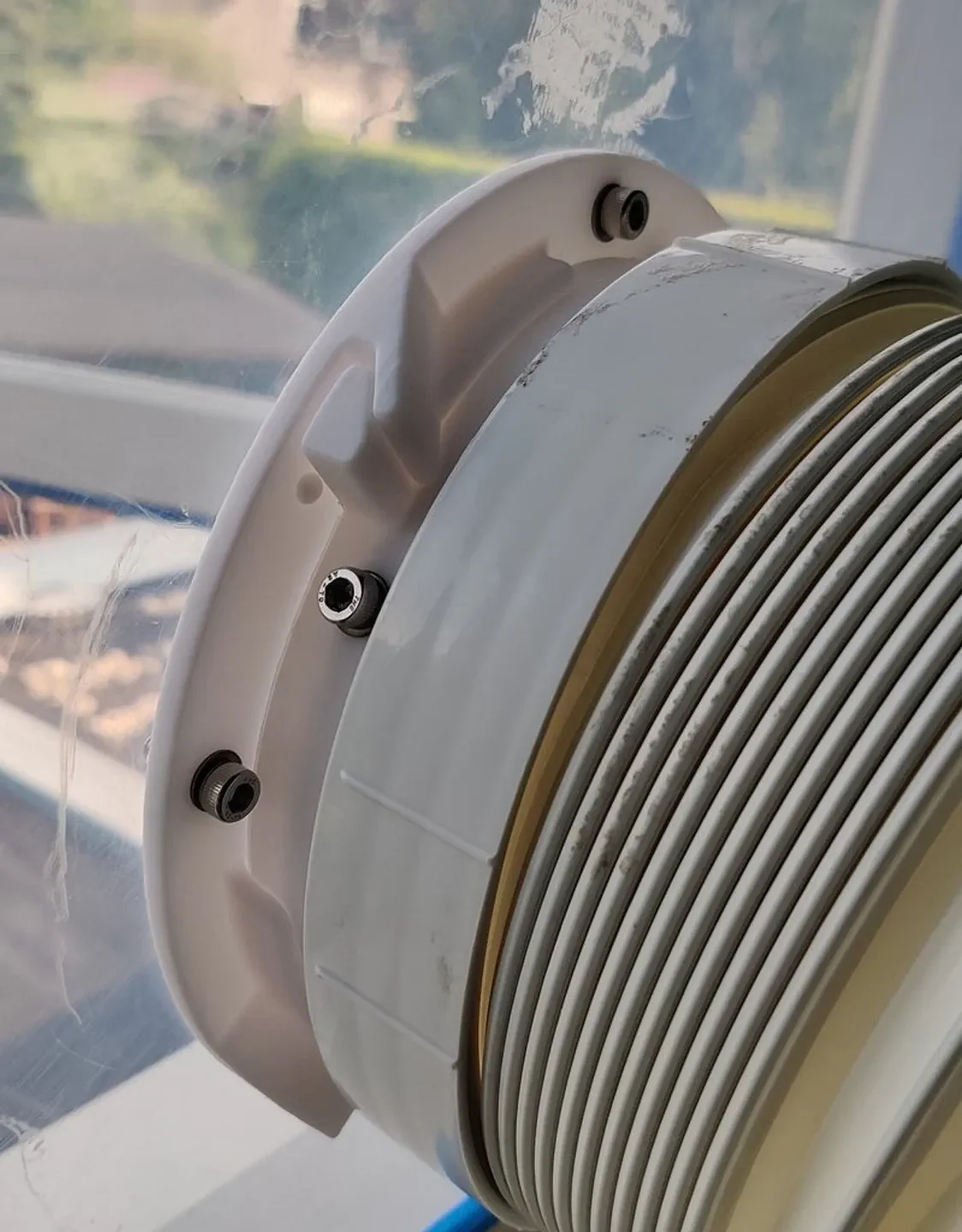

-Соединитель, который крепится к шлангу кондиционера (зажим со стороны шланга), также с помощью винтов M5 или аналогичных винтов.
— Крышка, которой можно закрыть отверстие в оконной крышке, когда кондиционер не используется. Поскольку все детали предназначены для легкой печати без поддержки, между крышкой и оконным кронштейном нет надежного уплотнения.
Все детали предназначены для печати без поддержки и могут работать практически с любым жестким материалом. Вам придется переориентировать детали, чтобы они ровно лежали на сборочной платформе. Для обеспечения достаточной прочности используйте плотность заполнения 25%+.
Файлы Solidworks включены для вашего удовольствия от создания ремиксов.
Распечатать инструкции
Несвязанные теги: кондиционер
Категория: Краткое описание домашнего хозяйства
У меня возникла проблема с тем, что выхлопной шланг нашего портативного кондиционера выскочил из оконной крышки. Итак, я разработал быстрое соединение для решения этой проблемы. Он подходит для большинства портативных кондиционеров с диаметром шланга около 144 мм.
-Есть кронштейн (зажим со стороны окна), который крепится к оконной крышке с помощью винтов M5 или аналогичных винтов.
-Соединитель, который крепится к шлангу к��ндиционера (зажим со стороны шланга), также с помощью винтов M5 или аналогичных винтов.
— Крышка, которой можно закрыть отверстие в оконной крышке, когда кондиционер не используется. Поскольку все детали предназначены для легкой печати без поддержки, между крышкой и оконным кронштейном нет надежного уплотнения.
Все детали предназначены для печати без поддержки и могут работать практически с любым жестким материалом. Вам придется переориентировать детали, чтобы они ровно лежали на сборочной платформе. Для обеспечения достаточной прочности используйте плотность заполнения 25%+.
Файлы Solidworks включены для вашего удовольствия от создания ремиксов.
