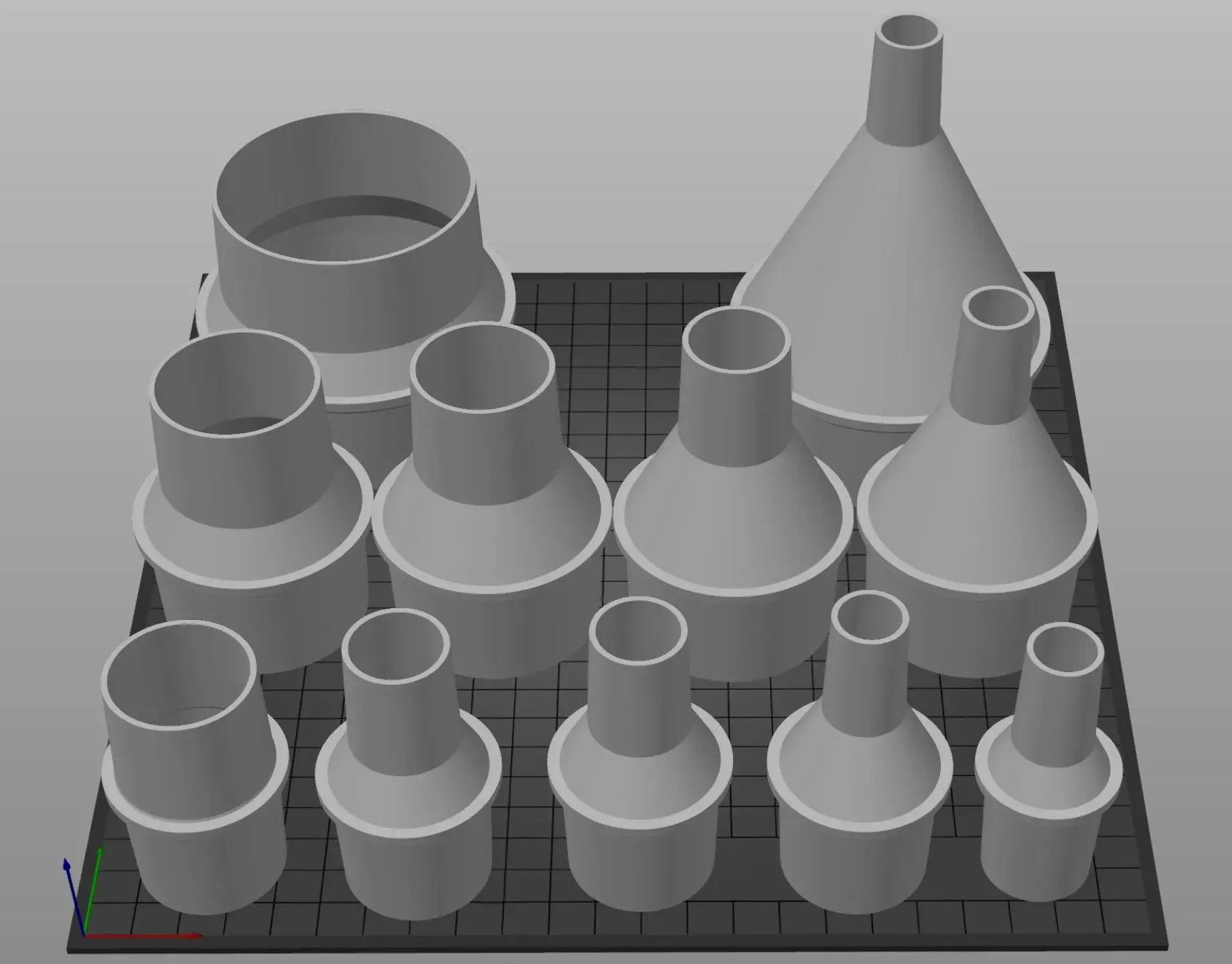

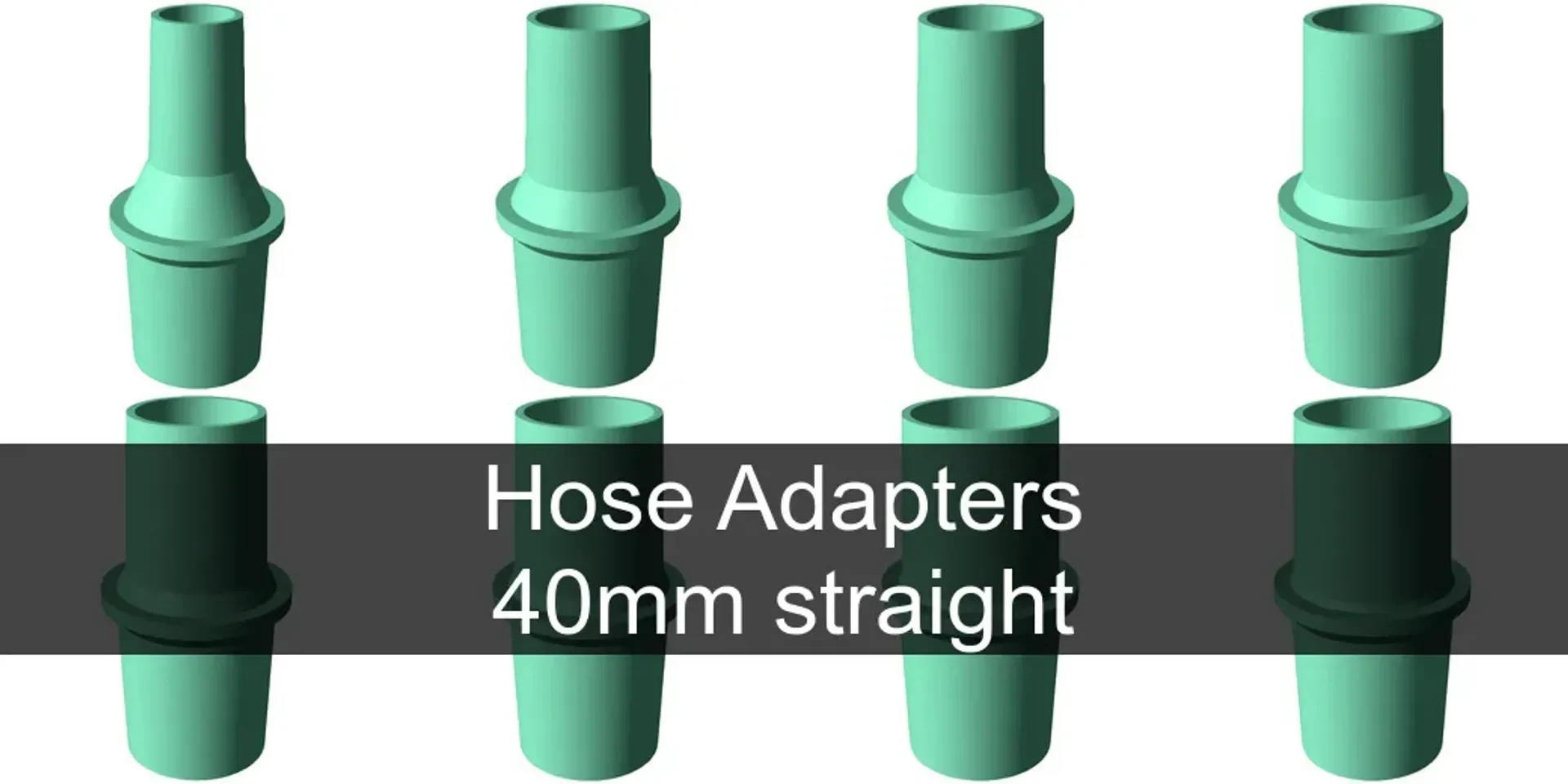

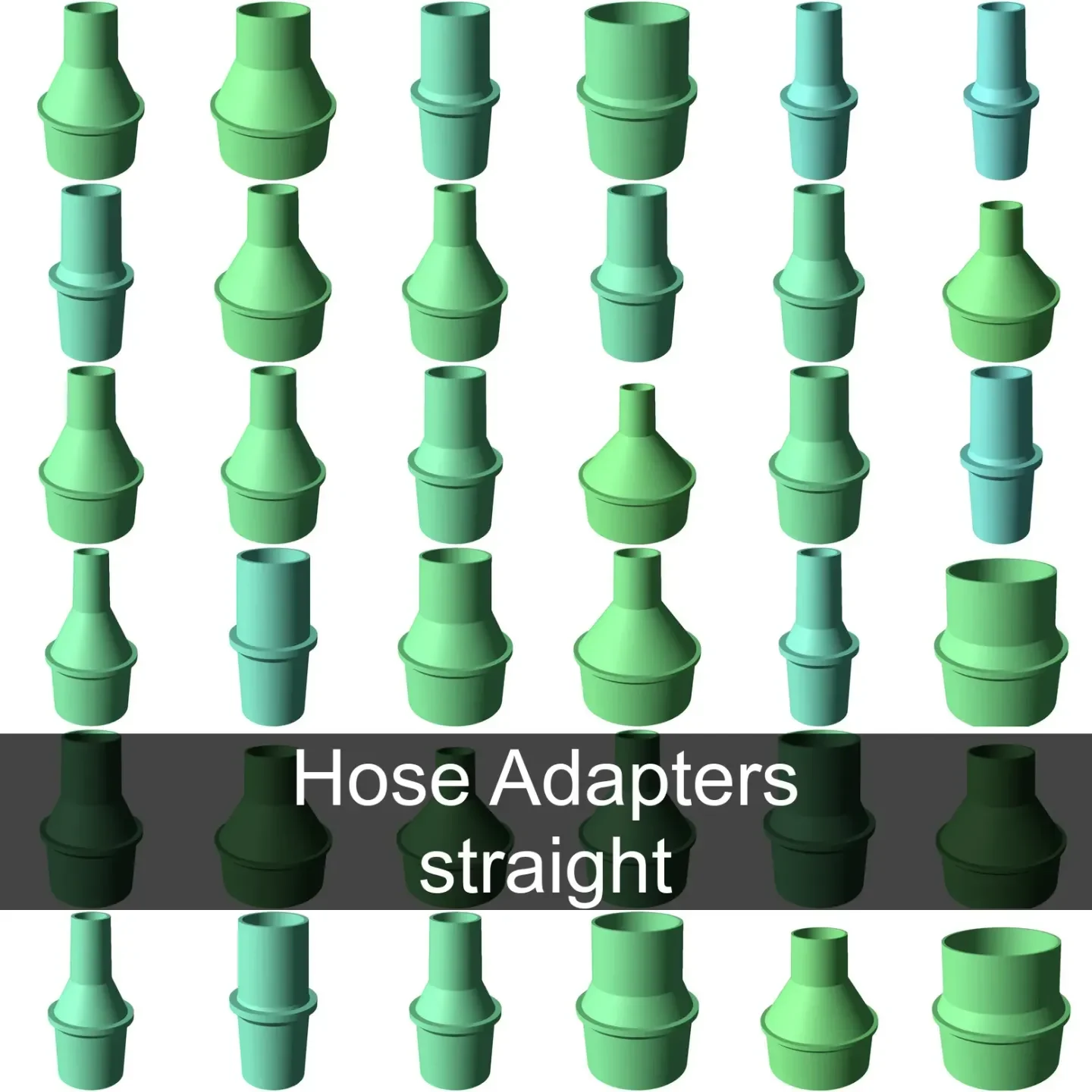

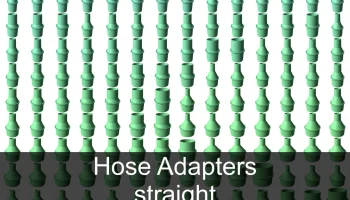

Адаптеры вакуумных шлангов для всех распространенных разм...

Переходники для шлангов всех распространенных (по крайней мере, тех, которые я смог найти в Интернете) размеров шлангов.

Все адаптеры имеют:

Каждый размер имеет возможность измерения внешнего диаметра или внутреннего диаметра.
Внешний диаметр (НД): предназначен для того, чтобы напечатанная трубка могла войти внутрь существующего шланга.
Внутренний диаметр (ID): предназначен для того, чтобы напечатанная трубка проходила через существующий шланг или сопло.
Разъем длиной 40 мм на каждом конце
Конус 3 мм на каждом разъеме, от -1,5 до +1,5.
Толщина стенки 2 мм.
Ограничитель шланга на большом конце

Все они были созданы с помощью параметрической модели OpenSCAD. Если какой-либо из этих вариантов вам не подходит, вы можете настроить свой собственный или сообщить мне, и я сгенерирую его.

Похожие модели
Коллекция фитингов для шлангов
Параметрическая модель (используется для создания всех приведенных ниже моделей)

Вакуумные насадки для всех распространенных размеров шлангов
Фланцы вакуумных шлангов для подключения к плоским поверхностям.
Соединения для шлангов Dyson V6
Переходники для вакуумны�� шлангов
Прямые переходники для шлангов
Y-разъем/разветвитель для всех распространенных размеров
Угловые переходники для шланга 30°
Переходники для шлангов с коническим коленом 30 °
Угловые переходники для шланга 45°
Переходники для шлангов с коническим коленом 45°
Угловые переходники для шланга 90°
Переходники для шлангов с коническим коленом 90°
Магнитные соединители шлангов
Магнитные соединители для шлангов 50 мм.
Магнитные соединители для шлангов 100 мм.
Колючие соединители для трубок
Трубные фитинги 4 мм-24 мм
Переходники для вакуумного шланга и трубок всех распространенных размеров
Трубный Y-разъем/разветвитель фитинги 4-24 мм

изменить 11 февраля 2023 г.

Добавлены размеры: 4,5", 5", 120 мм, 125 мм, 150 мм.

редактировать 2023-02-02

Добавлены соединения внутреннего диаметра (ID). Раньше я поддерживал только внешний диаметр (OD). Теперь есть ID-ID, ID-OD, OD-OD.
Удалены лишние размеры, в которых метрические и британские размеры очень близки. И.Е. 1,25 дюйма — это 31,75 мм, поэтому 32 мм не нужны.
В комплект входят соединители для соединения двух шлангов одинакового размера.

редактировать 06.12.2022

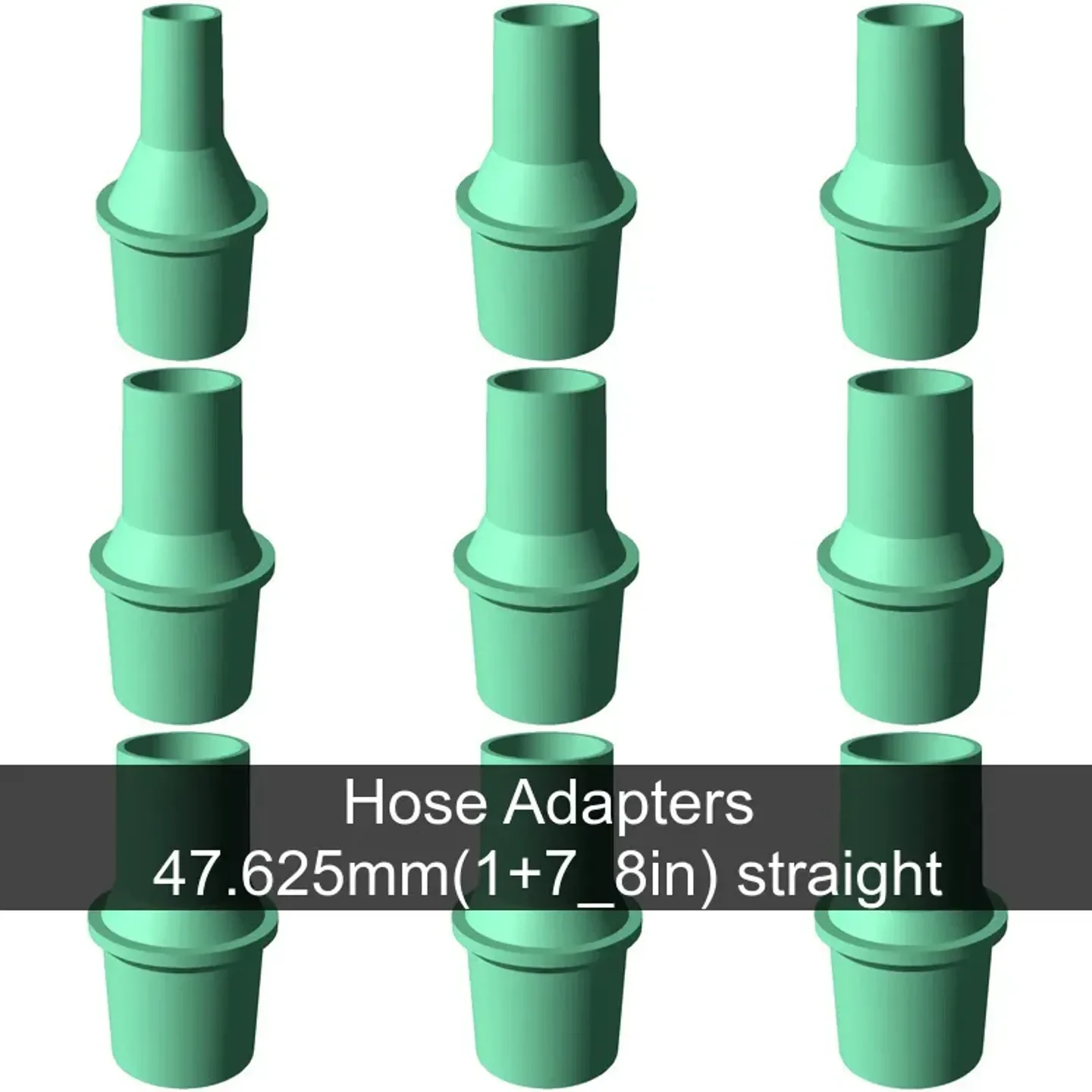

Добавлен шланг размером 1 7/8 дюйма.
