Прочное гравитационное крепление для телефона и шарнирный...

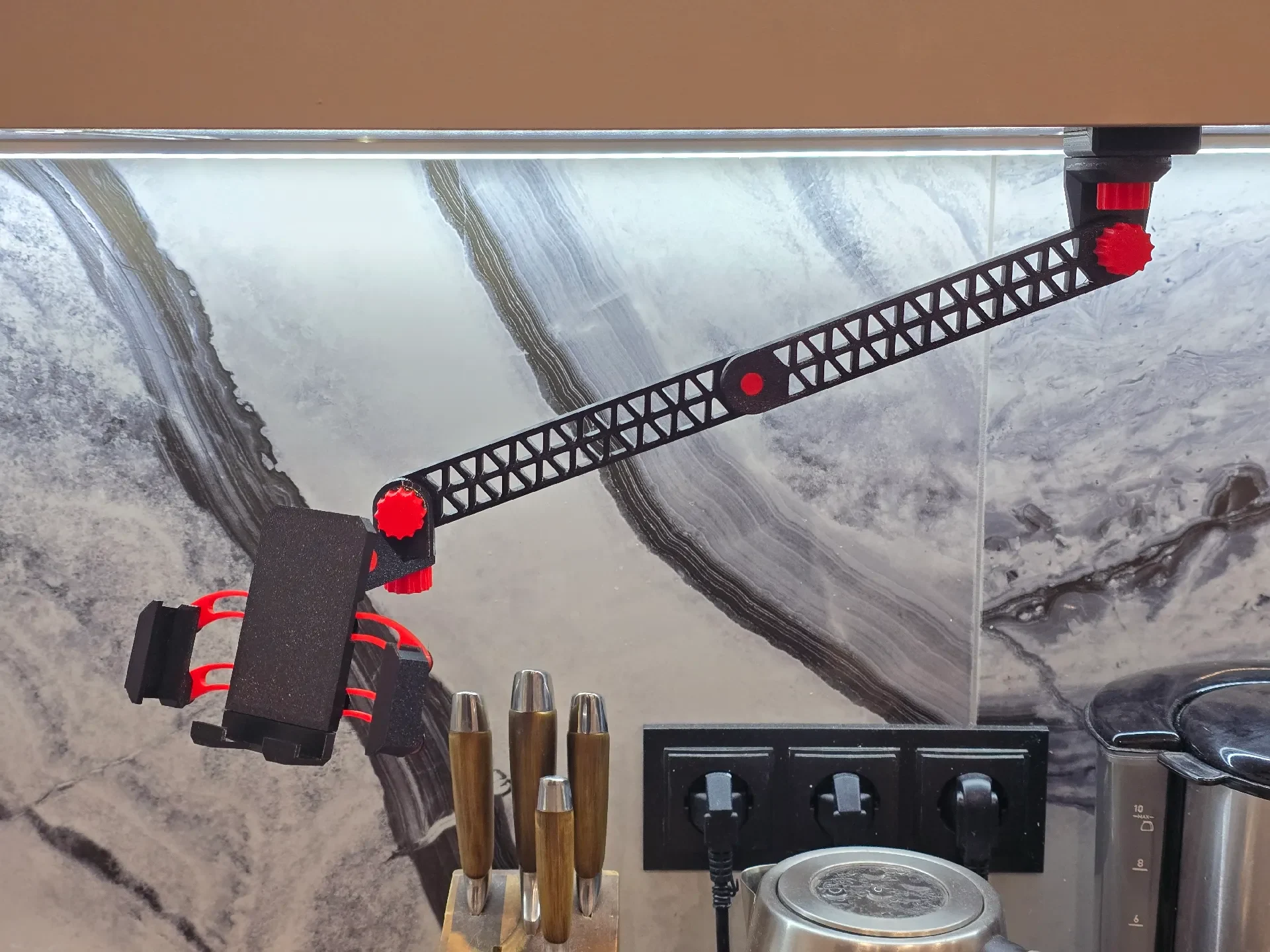

Устали от хлипких креплений для телефонов, которые провисают, шатаются или требуют металлических креплений? Встречайте сверхмощную модульную манипуляторную станцию, полностью распечатанную на 3D-принтере. Эта система профессионального уровня, сочетающая в себе интеллектуальный держатель с гравитационным замком премиум-класса, шарнирный рычаг инженерной фермы и прочный усиленный C-образный зажим, создана для абсолютной устойчивости тяжелых флагманских смартфонов (таких как серии Ultra и Pro Max).

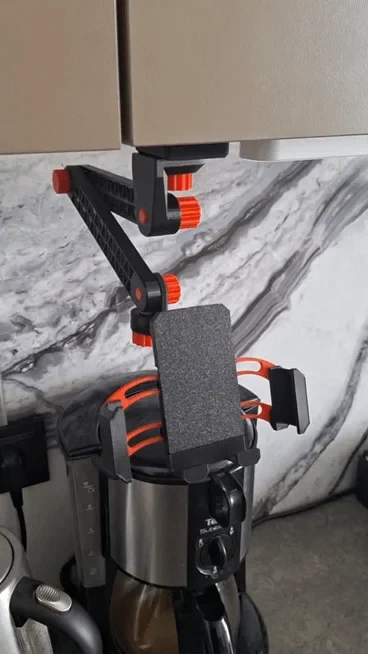

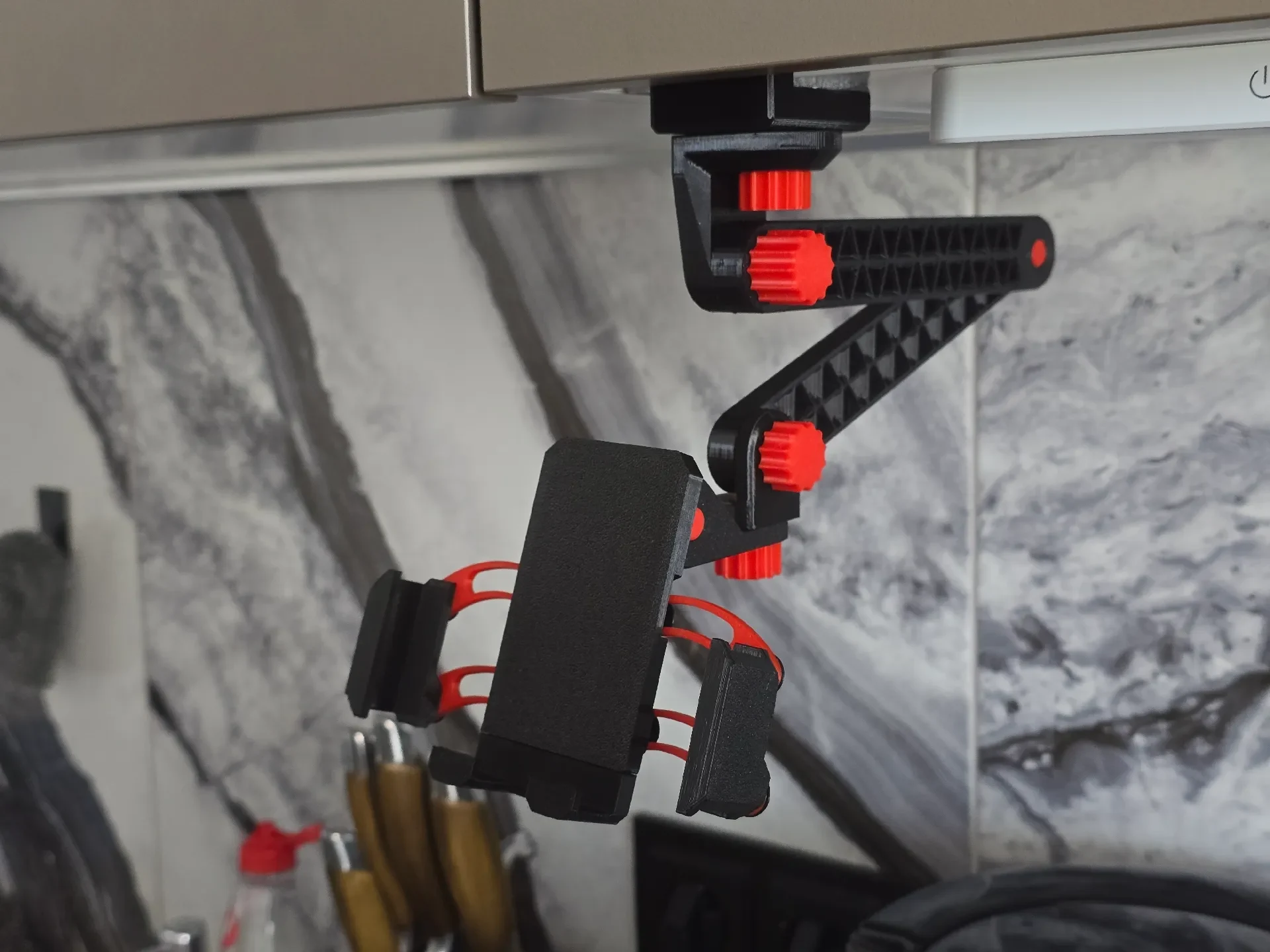

Верхний блок с интеллектуальной гравитационной блокировкой

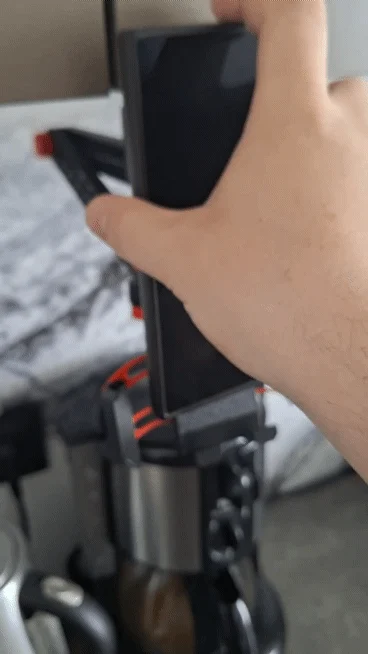

Автоматическое складывание и блокировка: просто поместите телефон на подставку. Вес телефона мгновенно приводит в действие боковые зажимы с помощью синхронизированной 4-рычажной системы рычагов.

Нулевой наклон, параллельная точность: двойные дуговые звенья с каждой стороны обеспечивают идеально вертикальное положение губок, исключая нежелательный наклон или смещение.

Возврат эластичной ленты: используется простая резиновая лента на спине, которая автоматически расстегивает зажимы в тот момент, когда вы поднимаете устройство.

Предохранительная защелка при падении: встроенный вертикальный ограничительный штифт гарантирует, что механизм ползуна никогда не выдвинется слишком сильно и не выскользнет при резком движении.

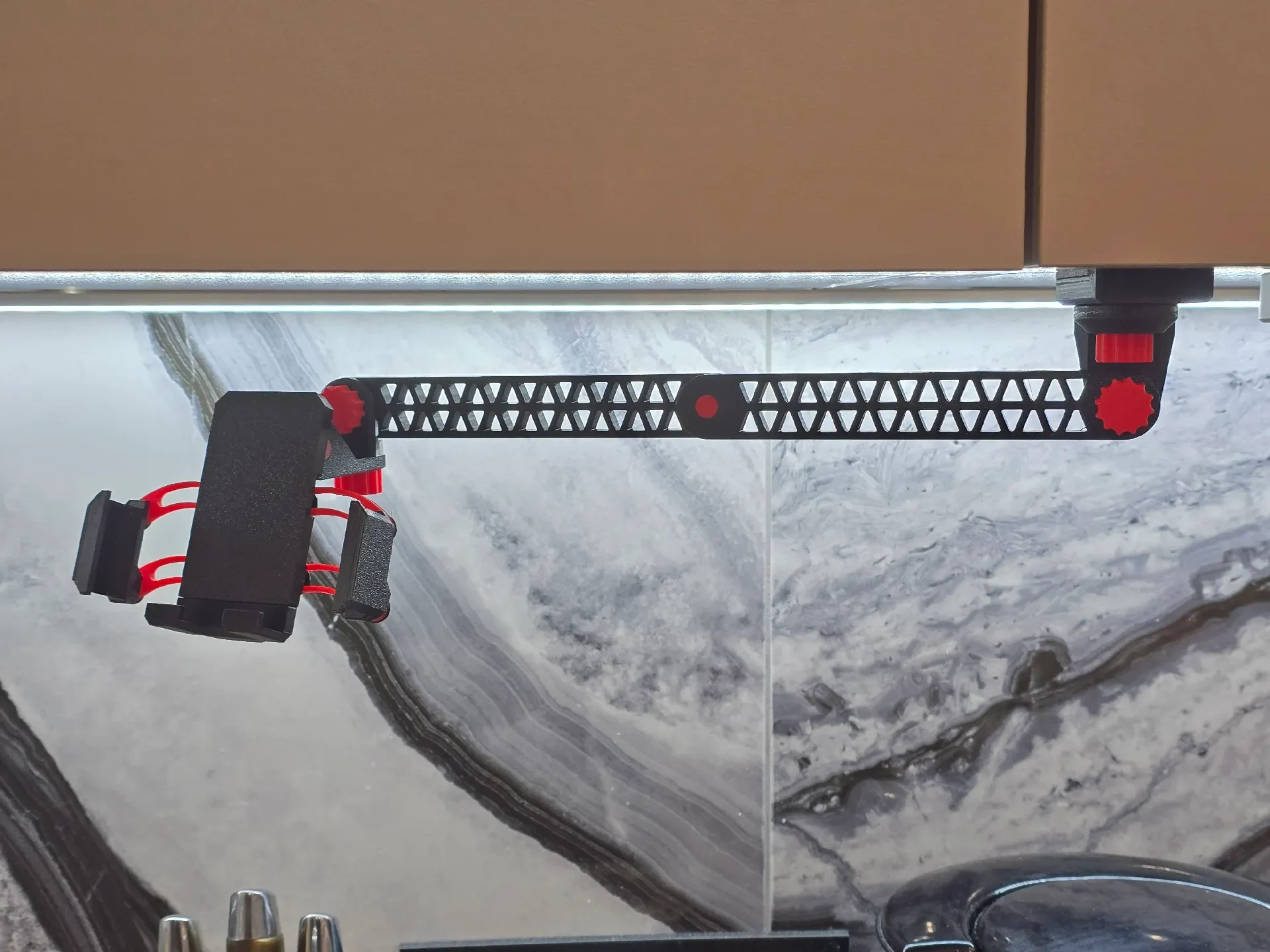

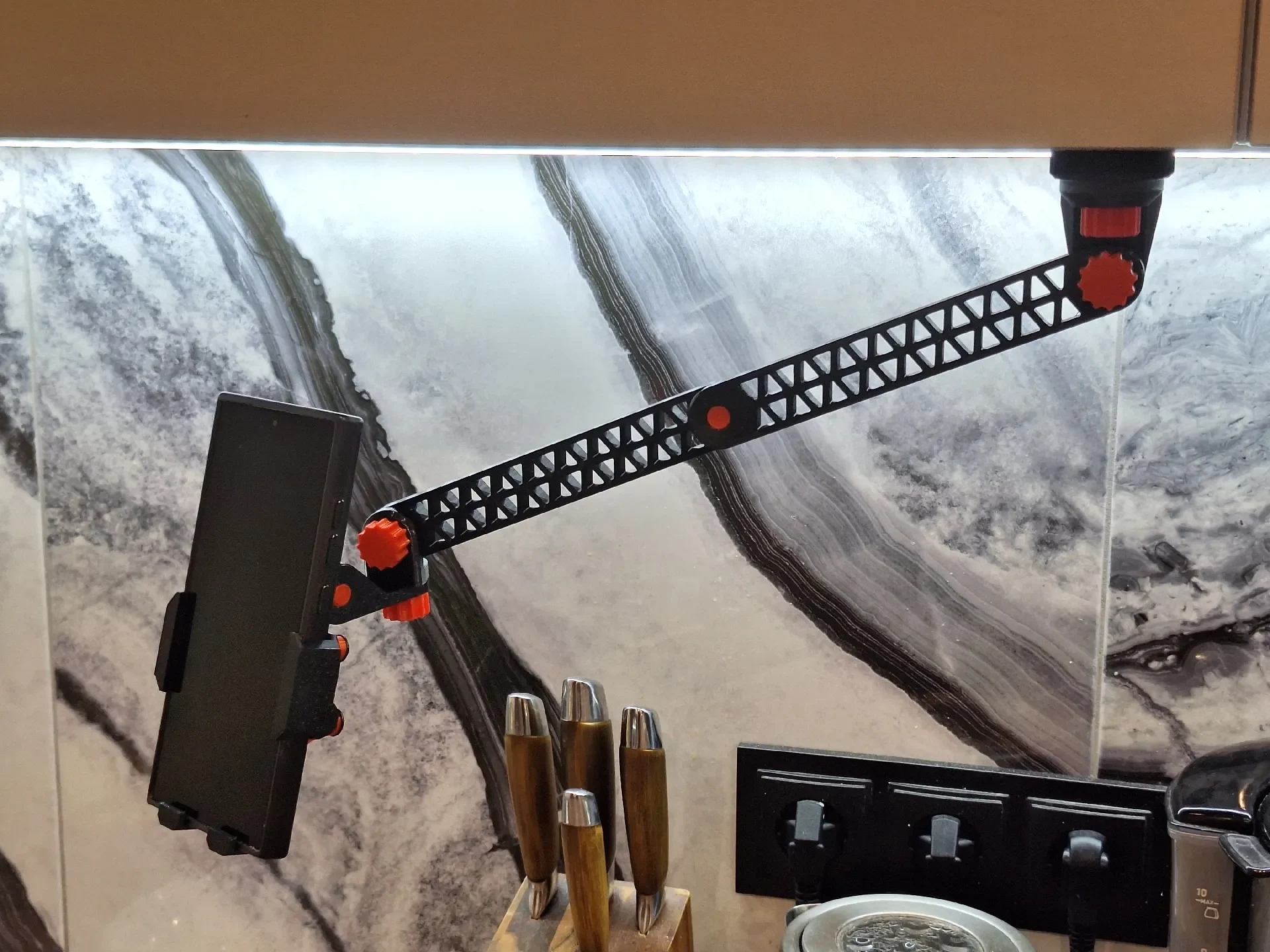

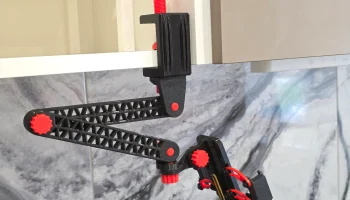

Модульный шарнирный рычаг ферменной конструкции

Профиль фермы высокой жесткости: разработан с использованием принципов проектирования конструкций со встроенными треугольными вырезами. Это максимизирует сопротивление изгибу и скручиванию при минимальном весе.

Шарнирные соединения Dead-Lock: Соединения имеют радиальное зубчатое зацепление с 18 зубьями, индексом регулировки 20° и высотой зубьев 0,5 мм. После затягивания прочными ручками M10 он гарантирует механическую фиксацию с нулевым проскальзыванием при большой нагрузке.

Компенсация горизонта L-Pivot: специализированная головка L-образной формы изолирует оси наклона и вращения, позволяя идеально выровнять горизонт камеры или перевернуть крепление без мертвых зон.

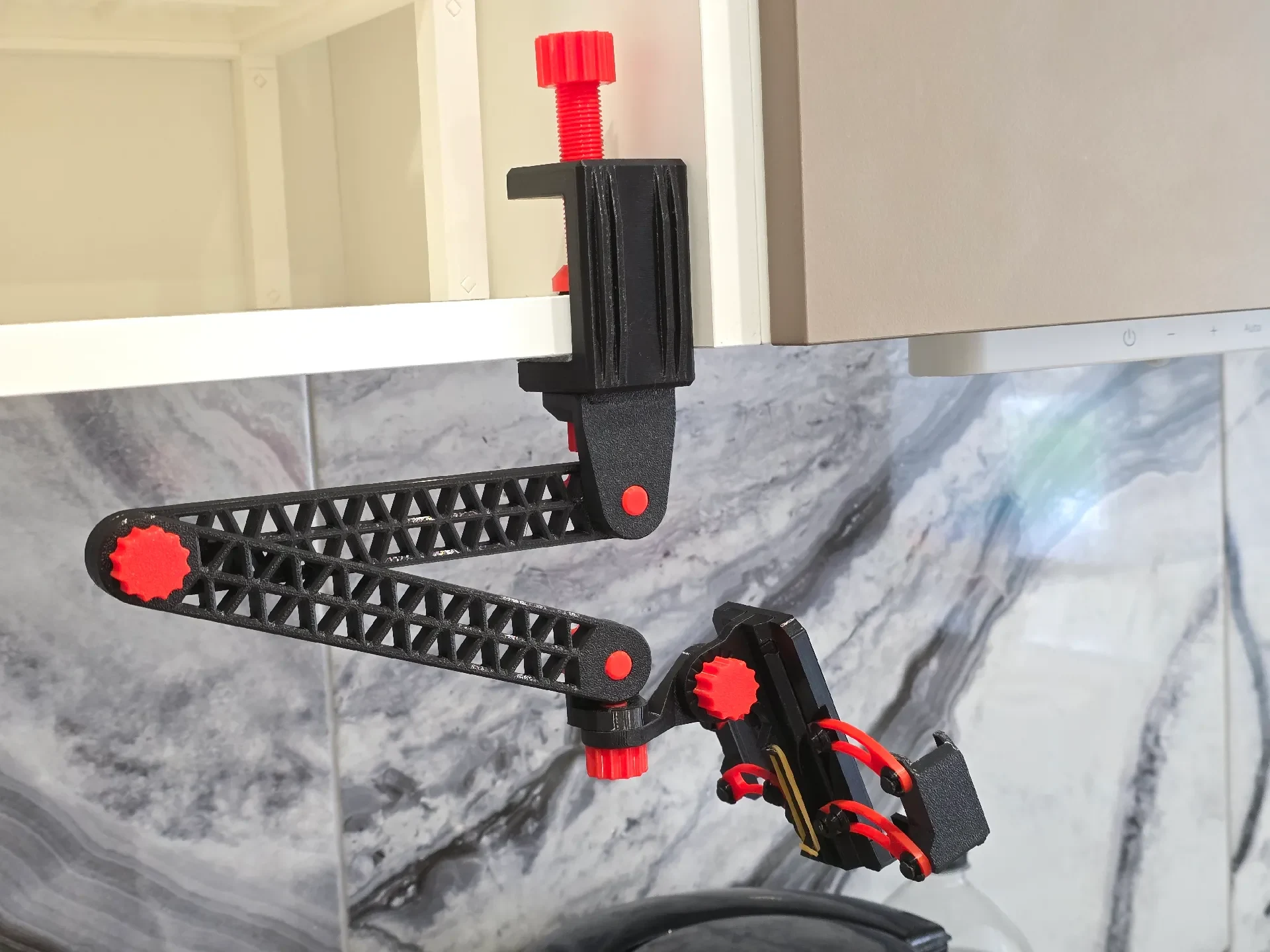

Усиленное основание с C-образным зажимом Power-Grip

Усиленная конструкция: тяжелый С-образный зажим оснащен 4 внешними ребрами жесткости, которые полностью предотвращают изгиб пластика при высоком статическом напряжении при максимальном выдвижении рычага.

15 мм приводной винт и поворотная площадка: оснащен массивным основным винтом 15 мм с эргономичной ручкой и вращающейся плоской прижимной ножкой, которая обеспечивает максимальное сцепление с поверхностью и защищает стол от царапин.

Свободное панорамирование на 360° и универсальность использования нескольких винтов. Разъем L-Base обеспечивает плавное свободное горизонтальное вращение на 360° (отклонение от курса) без ослабления, а в комплект поставки входят три отдельных болта длиной (20, 40, 60 мм), которые идеально подходят для стола любой толщины.

Технические характеристики

Параметр

Значение/показатель

Механическое преимущество

Диапазон зажима

70 мм — 118 мм

Подходит для 99% современных смартфонов с толстыми корпусами.

Максимальная толщина устройства

13 мм

Полностью совместим с тяжелой броней и прочными чехлами.

Длина модульных рычагов

100 мм/150 мм/200 мм

Комбинируйте длину, чтобы настроить общий охват

Индексация суставов рук

18 зубьев (шаг 20°)

Математическая точность для предсказуемых настроек угла

Макс. толщина стола

До 40 мм

Надежно помещается на тонких стеклянных полках или толстых верстаках.

Аппаратный стандарт

Нестандартная резьба M10 и M15

Прочная напечатанная резьба, оптимизиро��анная для ручной затяжки без инструментов.

Как собрать держатель с ручками
Держатель телефона:

Список печати: 1 HolderBase, 1 HolderBottom, 1 HolderBottomStopper, 1 HolderSideLeft, 1 HolderSideRight, 2 HolderArcLeft, 2 HolderArcRight и 10 HolderShims.

Вы можете использовать предоставленный файл .3mf, в котором все эти объекты уже расположены на рабочих пластинах.

Совет: попробуйте напечатать HolderArcLeft, HolderArcRight и HolderShim на гладкой нетекстурированной пластине. Это поможет держателю скользить более плавно.

Возьмите HolderBase и поместите один HolderArcLeft и один HolderArcRight на средние штифты, убедившись, что стрелки на дугах направлены внутрь.

Совет: для лучшего скольжения и более чистого вида лучше всего размещать дуги так, чтобы сторона рабочей пластины была обращена от основания.

Закрепите дуги с помощью двух зажимов HolderShim. Попробуйте скользить, это должно быть легко.

Сдвиньте установленные дуги внутрь, затем расположите деталь HolderBottom так, чтобы средние штифты вошли в отверстия на
